通風空調系統中經?？吹斤L(fēng)口，具體作用大家基本都了解，那風口的數量在圖紙上你還在傻傻的一個個數嘛？CAD快速看圖“查找文字”和“圖形識別”功能自動統計數量，相應風口制作和安裝相應規范給大家歸納如下。

一、風口

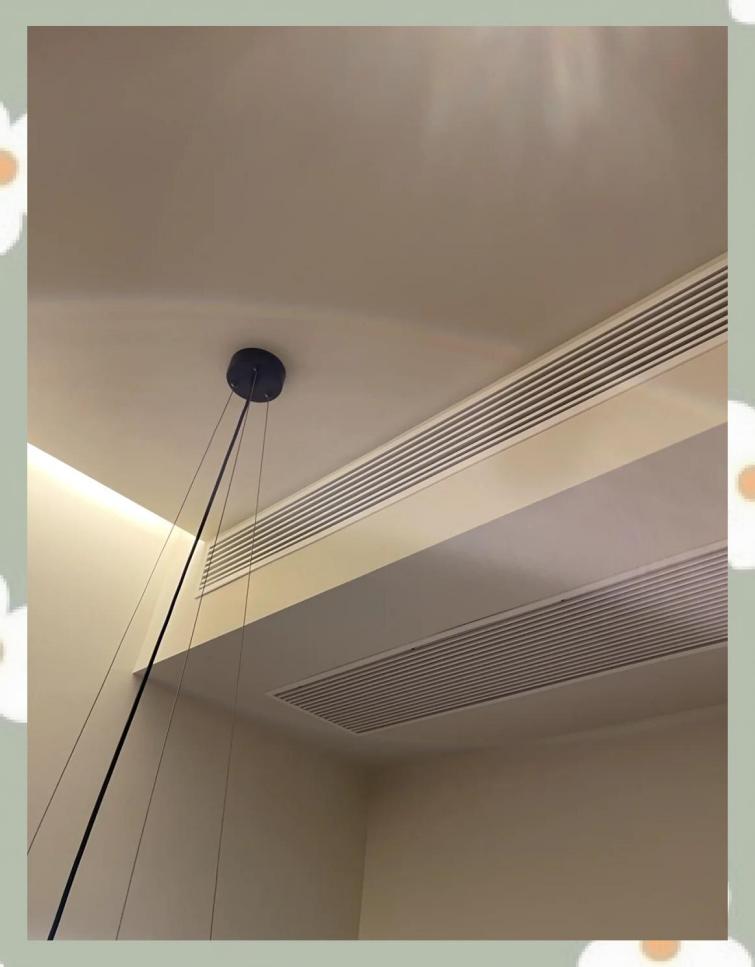

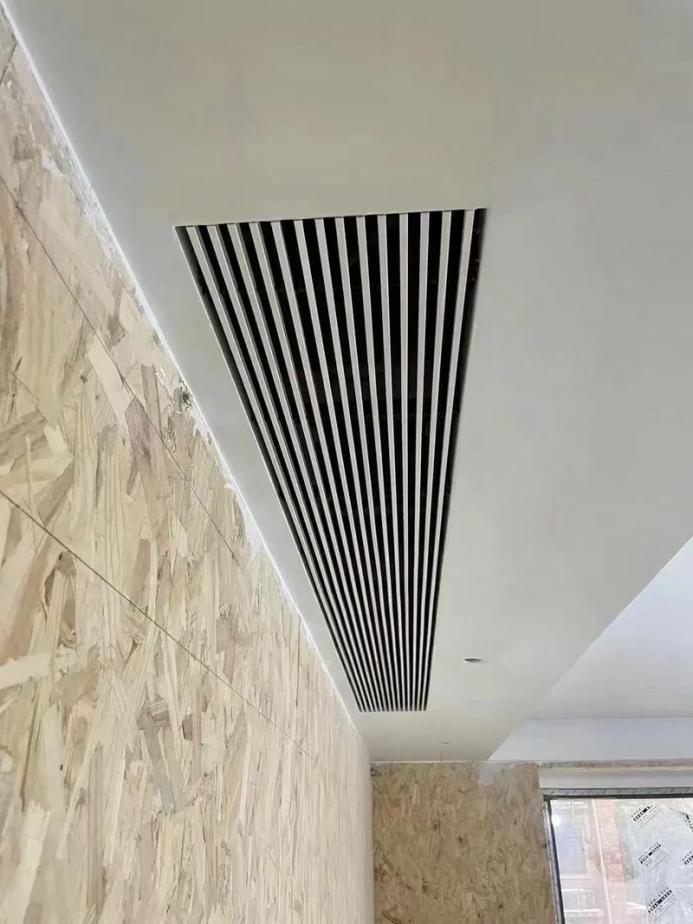

風口的基本功能式將氣體吸入或排出官網，通風（空調）工程中使用最廣泛的是鋁合金風口，表面經氧化處理，具有良好的防腐、防水性能。目前常用的風口有格柵封風口、地板回風口、條縫型風口、百葉風口（包括固定百葉風口和活動百葉風口）和散流器。

風口

軟件應用

二、風口制作和安裝

1.風口的制作。風口加工制作要求為：

風口表面應平整。
風口的轉動調節部分應靈活，葉片應平直，同邊框不得碰擦。
插板式及活動箅板式風口，其插板、箅板應平整，邊緣光滑，抽動靈活?；顒?dòng)箅板式風口組裝后應能達到完全開啟和閉合。
百葉式風口的葉片間距應均勻，兩端軸的中心應在同一直線上。手動式風口的葉片應與邊框鉚接應松緊適當。
散流器的擴散環和調節環應同軸，軸向間距分布應勻稱。
孔板式風口，孔口不得有毛刺?？讖胶涂拙鄳?yīng)符合設計要求。
旋轉式風口，活動件應輕便靈活。

2.風口的安裝。風口與風管的連接應緊密、牢固；邊框與建筑面貼實，外表面應平整不變形；同一房間內的相同風口的安裝高度應一致，排列整齊。

風口在安裝前和安裝后都應扳動一下調節柄或桿。
安裝風口時，應注意風口與房間的頂線和腰線協調一致。風管暗裝時，風口應服從房間的線條。吸頂安裝的散流器應與頂面平齊。散流器的每層擴散圈應保持等距，散流器與總管的接口應牢固可靠。

三、風閥工程量計算規則

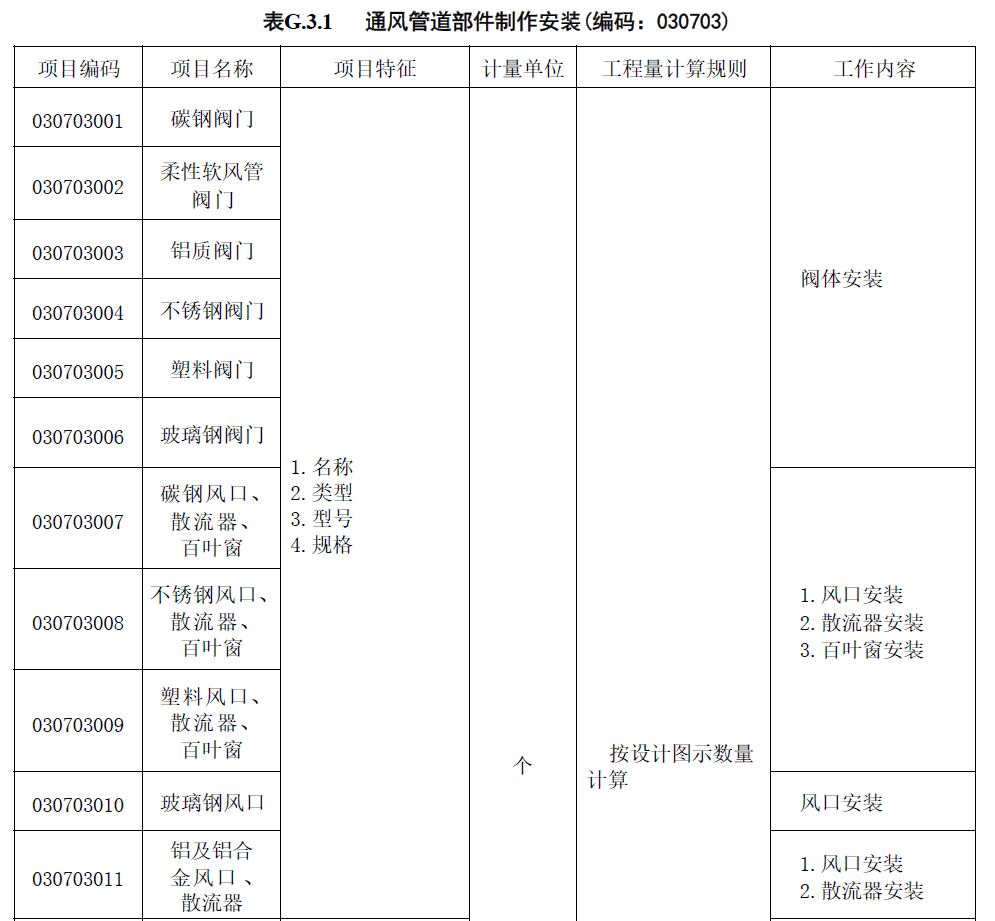

風口安裝按設計圖示數量區分材質分別列項以“個”計算。

通風空調系統

四、實例分析

1.計算車庫-風口安裝工程量，通過平面圖，確定風口的類別和圖例。

2.用CAD快速看圖查看圖紙并計量

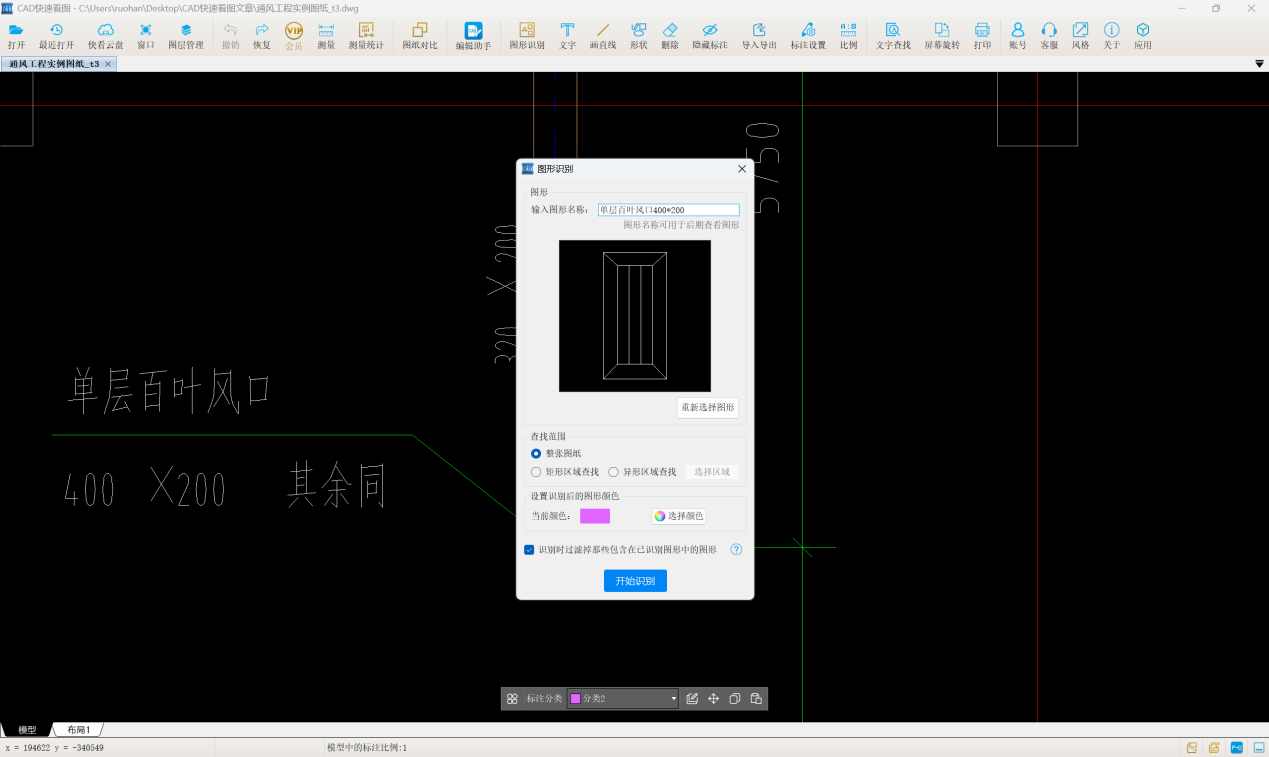

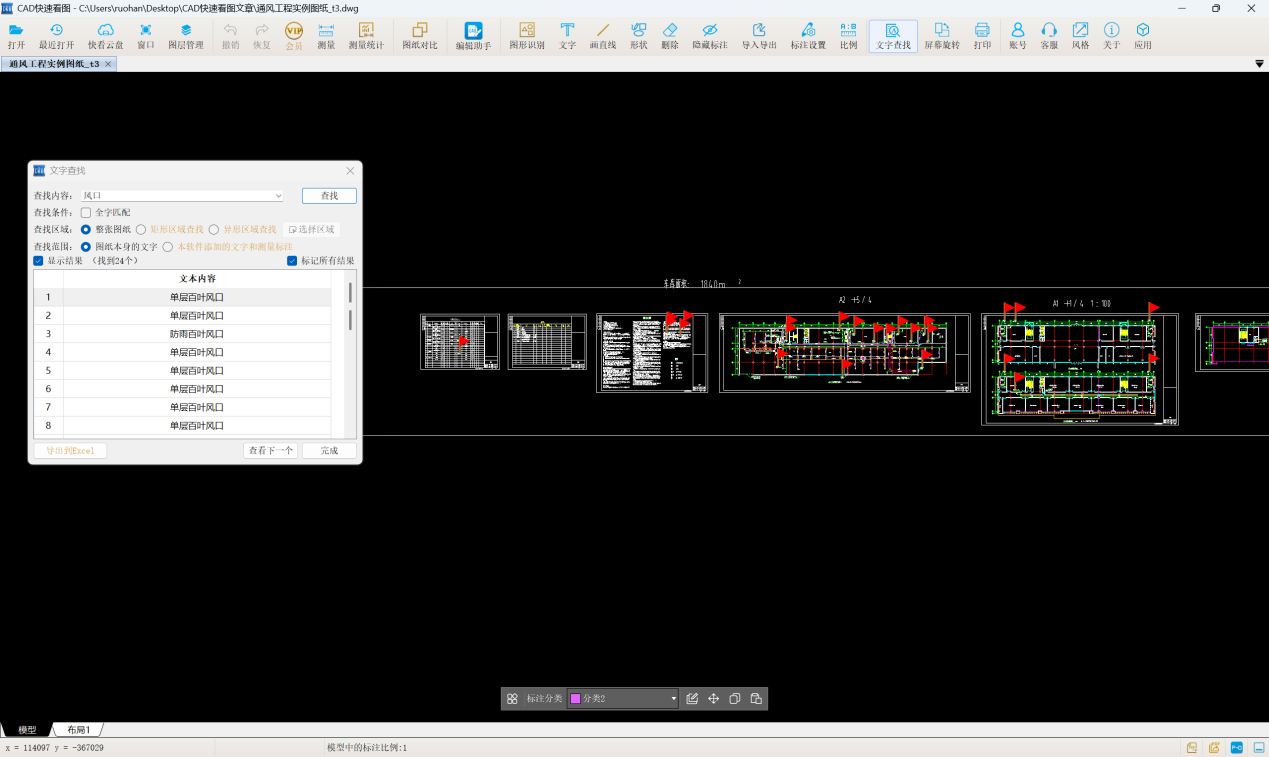

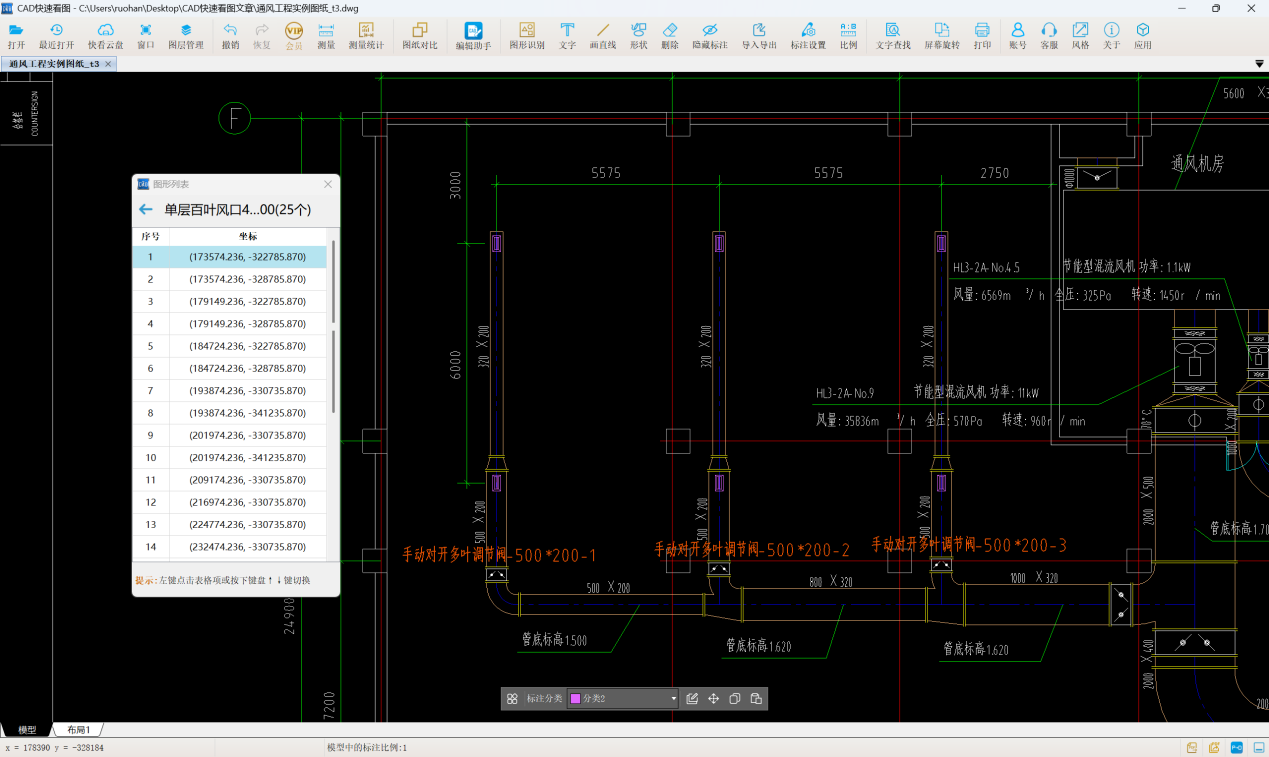

使用【文字查找】功能，查找內容“風口”，軟件彈出表格全圖找到24處，圖上自動以“紅旗”標記。計量再以單層百葉風口400*200為例，為了便于統計，可以在【標注分類】里新建分類為分類2，設置顏色為粉色。使用【圖形識別】功能，框選風口圖形，輸入圖形名稱“單層百葉風口400*200”，在整張圖紙里進行識別，得到同類型風口的數量為25.

風空調

建筑行業專業資訊門戶-新干線頭條

其他類型風口可以采用同樣的方法，注意改變一下識別時的顏色標記，防止混亂。

通風空調系統的風口的計量可以采用CAD快速看圖的文字查找、圖形識別等功能，輔助計算，結合標注分類，提量很簡單。

#風口#文字查找#圖形識別#通風空調
