球形拱頂封頭的保溫計算，套定額規范

CAD快速看圖 2天前 | 439閱讀 0 贊

球形拱頂封頭的保溫面積以及保溫材料體積該如何計算呢，根據《石油化工安裝工程預算定額》2007版的定額規范，采用建工計算器套用公式，一鍵計算。

【建工計算器免費試用，點此下載】

一、封頭定義和分類

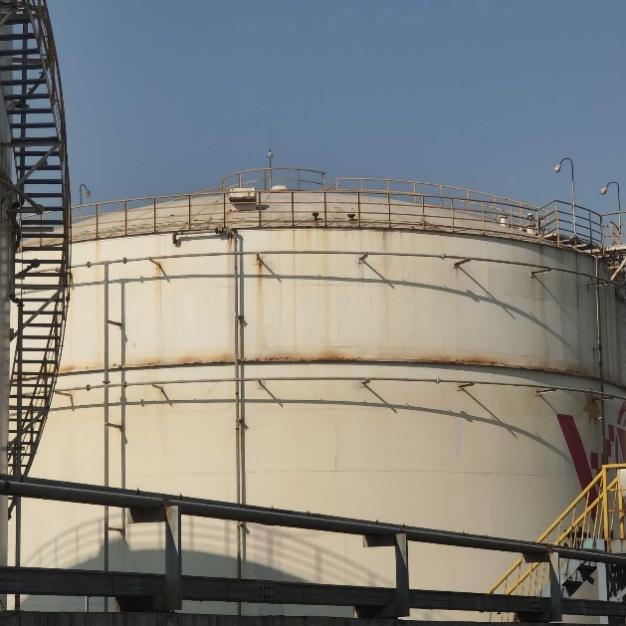

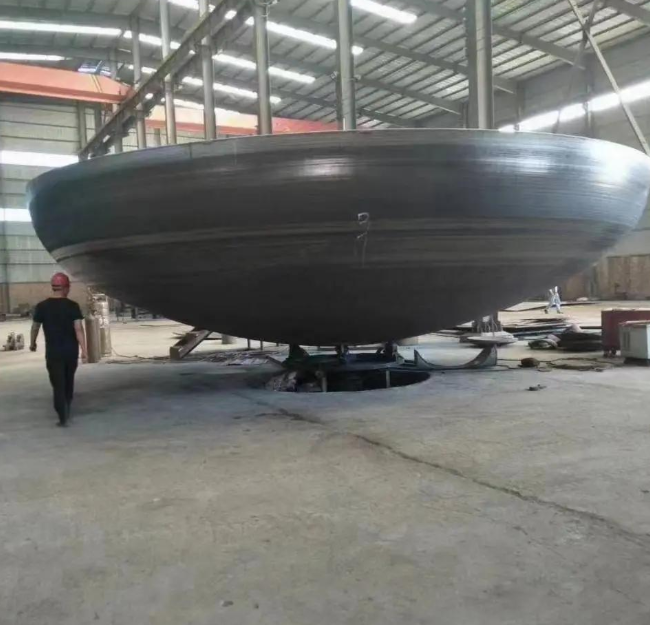

封頭是容器設備中不可或缺的一部分，它們通過焊接方式與筒體相連。根據幾何形狀的不同，封頭可分為球形、橢圓形、碟形、球冠形、錐殼和平蓋等幾種類型。其中，球形、橢圓形、碟形和球冠型封頭統稱為凸形封頭。

在焊接方式上，封頭又可分為對焊封頭和承插焊封頭。這些封頭廣泛應用于各種容器設備，如儲罐、換熱器、塔、反應釜、鍋爐和分離設備等。

行業動態 保溫計算

二、工程量計算

最常用的球缺形拱頂封頭的保溫面積以及保溫材料體積該如何計算呢，根據《石油化工安裝工程預算定額》2007版，拱頂罐封頭絕熱、防潮和保護層工程量計算公式：

V=2πR×(h+0.5165δ)×1.033δ

S=2πR×(h+1.05δ)

R是拱頂封頭球面半徑，h是拱高，0.5165、1.033、1.05是調整系數。

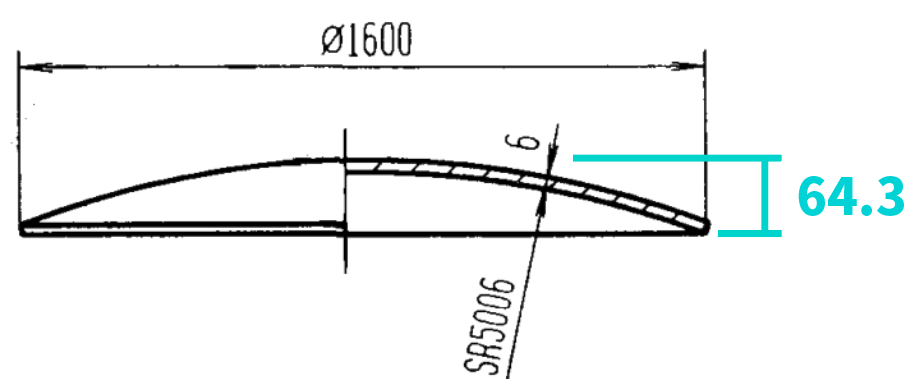

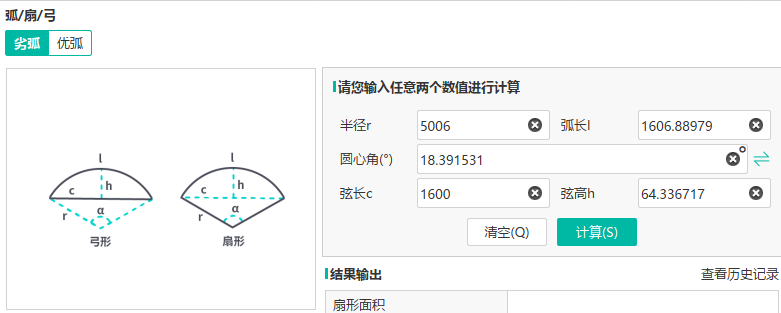

以下圖為例，球面半徑R=5006mm，使用建工計算器的圓弧公式先算出拱高為64.3mm，帶入公式計算S=2π×5.006×(0.0643+1.05×0.006)=2.22平方米

定額規范

三、注意事項

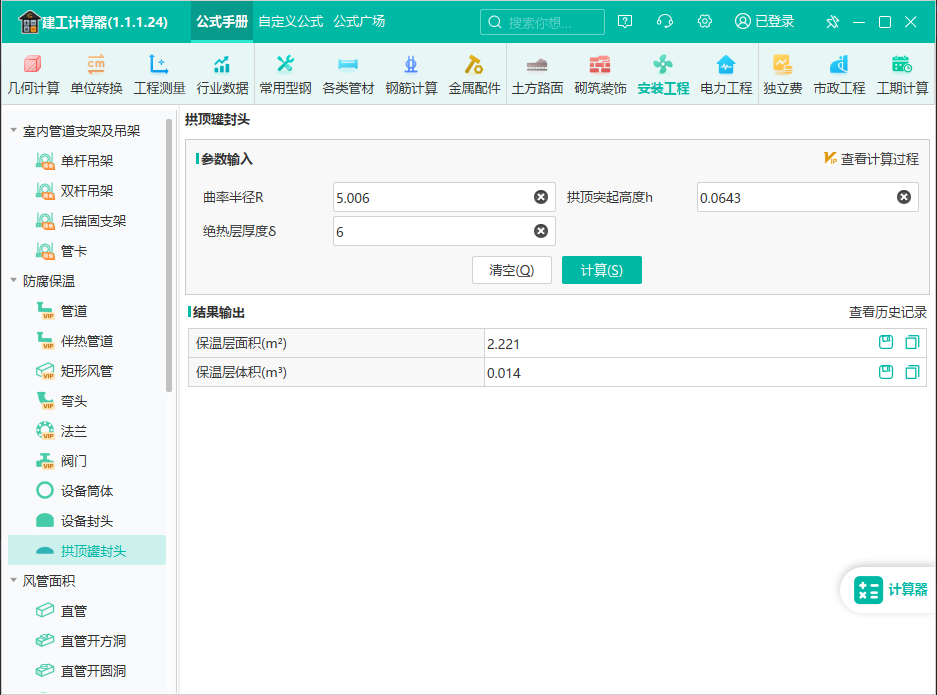

使用建工計算器的拱頂罐封頭公式可以快速計算出保溫層面積和體積，還可以查看詳細的計算過程。

建筑行業專業資訊門戶-新干線頭條

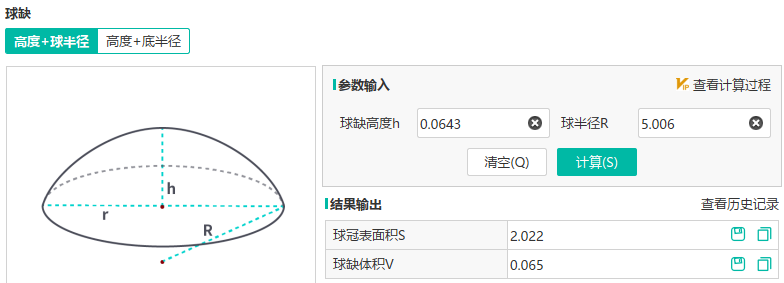

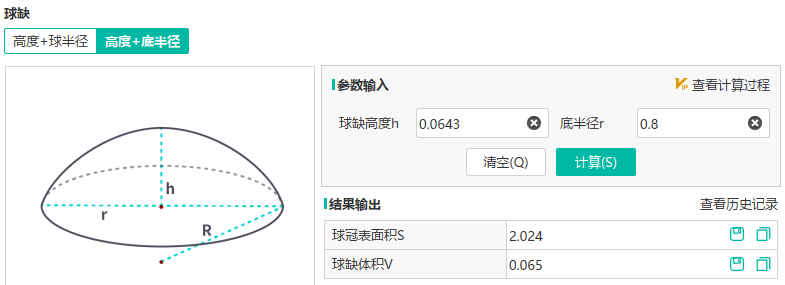

計算時需要注意，R是拱頂封頭球面半徑，而不是罐體的半徑r，通過觀察建工計算器的球缺公式可以發現這兩個半徑的區別，如果把參數輸錯，計算結果自然也是錯的。用兩種半徑都是可以計算拱頂表面積的，用不同的公式算出來的結果也非常接近。由于《石油化工安裝工程預算定額》考慮了保溫層厚度，所以算出來的保溫層面積會更大一些。

一般情況圖紙上會標注拱頂封頭球面半徑R，但有時候沒有給出這個數據，造價人員就需要根據筒體半徑r換算一下，先算出R。
