套管的分類應用：圖形識別秒計量

頭像   CAD快速看圖 2天前 | 1045閱讀 0 贊

對于套管，想必大家并不陌生，對于各種各樣的套管分類，一次二次結構中的套管發生部位，我們來一探究竟。

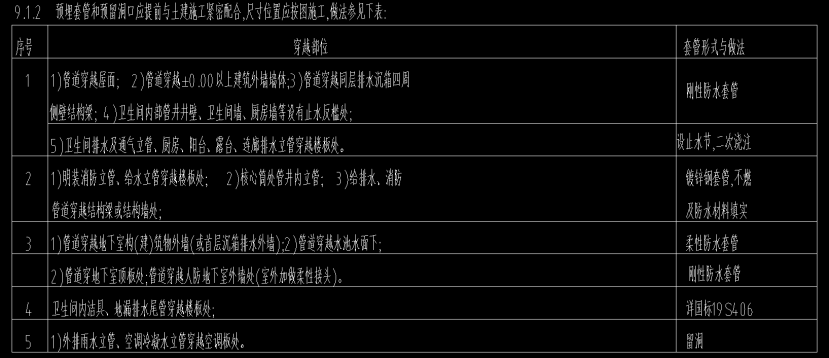

如題，我們先上一張截圖（詳見下圖），這個是實際工程的一個設計說明，清晰明了，比大段文字描述更為妥當，十分經典。

 套管

接下來，我們來對套管大類，進行一個整體的梳理，總結，CAD快速看圖的圖形識別統計工程量。

一、剛性防水套管和柔性防水套管對比分析

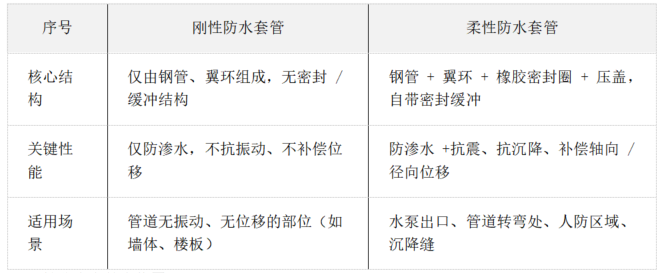

剛性防水套管與柔性防水套管對比

造價技能

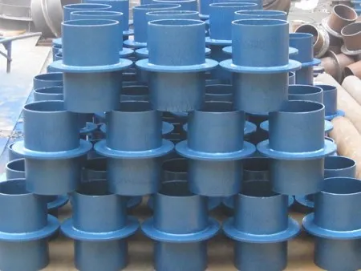

剛性防水套管實物圖

圖形識別

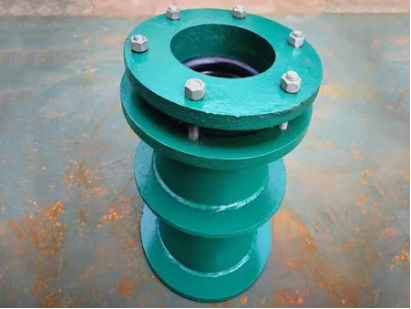

柔性防水套管實物圖

計量

關于出屋面加長套管做法

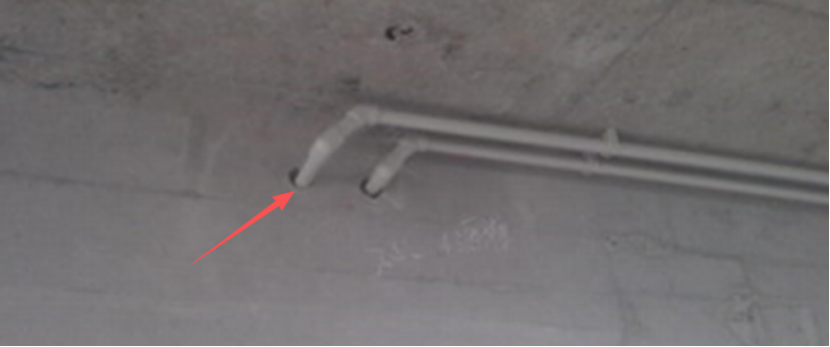

出屋面防水套管加長的施工做法是為了防止屋面PVC排水管年久失修老化風化從根部斷裂，這種做法值得點贊。

建筑行業專業資訊門戶-新干線頭條



二、穿樓板，砼墻的鋼套管

穿砼墻的鋼套管（發生位置：地庫梁、砼墻體，室內砼墻體等必須需要在澆筑砼預埋的套管）

目前此處就是，將制作好的鋼套管在砼澆筑前按照標高和位置固定在鋼筋墻板上面，和砼墻板一起澆筑一起。

 套管

樓板上先留洞，后期隨管道安裝套管

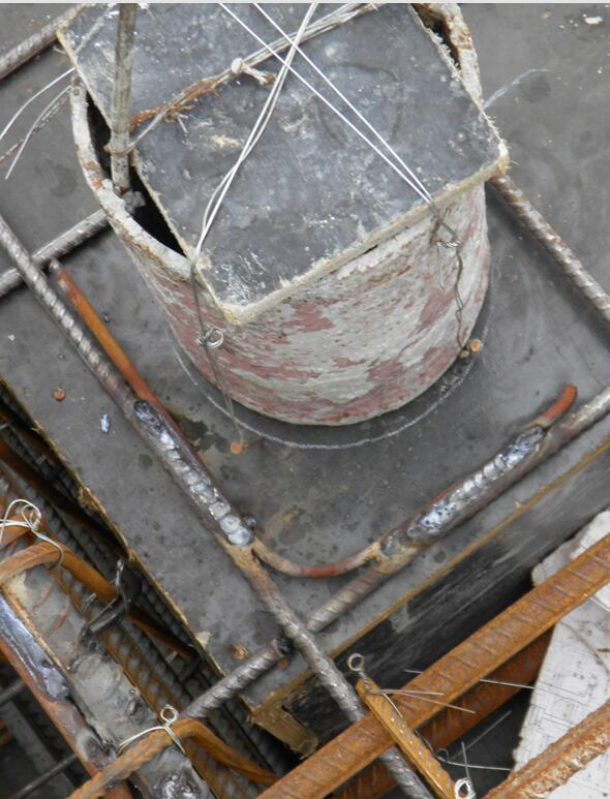

目前大部分都是現場用木模板定做木盒子留方形洞口，或者焊制帶提手的鋼套管模具預留圓形洞口，在砼澆筑前找準位置固定在模板上面，中間填塞鋸末等物料，和砼樓板一起澆筑一起，等砼早期強度初凝達到一定強度后，但是沒有徹底達到強度前把模具拔出留作下一個標準層使用

造價技能

三、二次結構磚墻、砌塊墻方面有套管時候，安裝全部為鋼套管

目前很少有土建做砌體時候就把套管放上去的，都是后期安裝管道時候，管道穿入套管，隨后固定管道和套管，并且填塞密封材料，事先砌體留洞最多留個方孔，而砌塊墻一般土建不留洞，后期安裝人員采用機械開孔的施工辦法。



四、案例實操

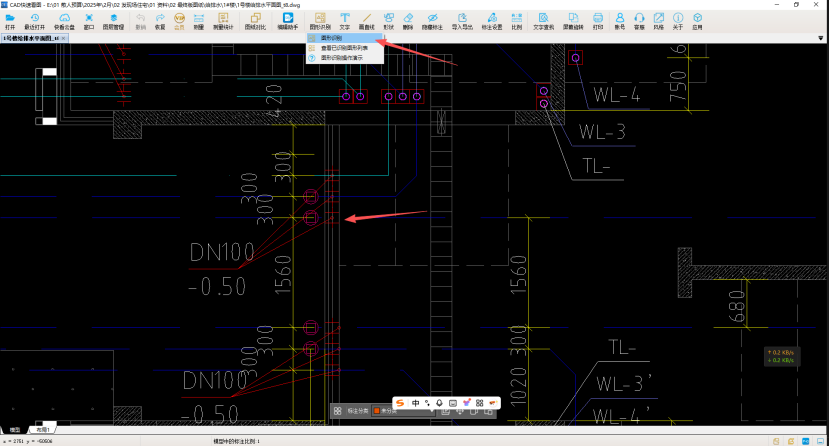

對于繪制出來的剛（柔）性防水套管，可以采用CAD快速看圖的圖形識別快速統計工程量。以下圖為例，觸發圖形識別功能，選擇需要統計的圖例。

 圖形識別

框選圖例，點擊右鍵，在彈出的對話框內，輸入名稱，也可以設置查找范圍，比如說，我只選擇1層，點擊開始識別。

 計量

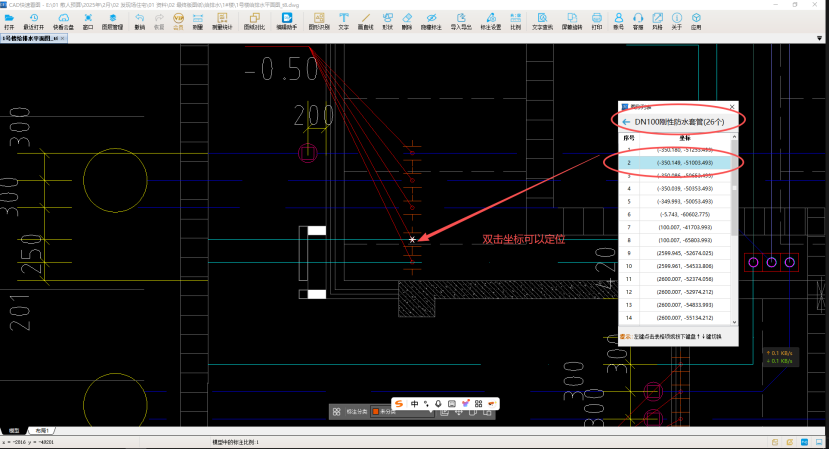

查看結果，在彈出的對話框中，可以看到結果。雙擊坐標可以進行定位查看。

 建筑行業專業資訊門戶-新干線頭條

剛性防水套管和柔性防水套管對比分析，還有各種鋼套管的差別對比，用CAD快速看圖的圖形識別輕松計量。

#套管#剛性防水套管#柔性防水套管#圖形識別
