球墨鑄鐵管工程量計算&規格型號詳解

CAD快速看圖 4天前 | 1310閱讀 1 贊

在市政給排水、管網工程里，管道節點圖是隱藏著施工密碼的 “說明書”。今天咱們聚焦市政給水管網節點，從圖紙符號到工程邏輯，拆解市政管道如何像 “血管” 一樣精準鋪設，使用建工計算器輕松查找各種規格的管件信息。

【建工計算器免費使用，點此下載】

一、設計說明管材及接口信息

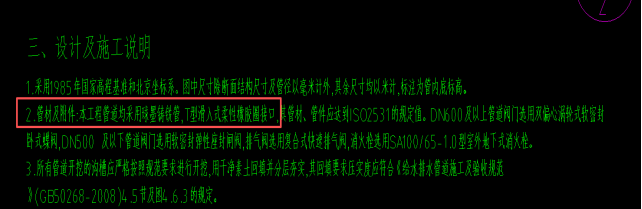

首先我們結合圖紙，來看下設計說明中關于管道材質的描述吧（如下圖），我們首先，來看下，球墨鑄鐵管，T型滑入式柔性橡膠圈接口是什么含義吧：

管工程量

1、球墨鑄鐵管

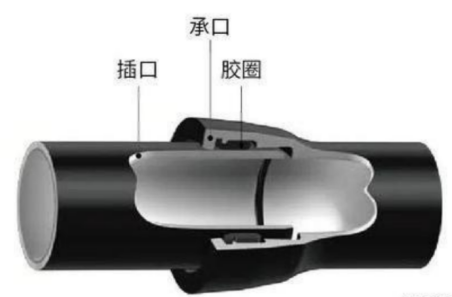

球墨鑄鐵管是一種由球墨鑄鐵鑄造而成的管材，憑借出色的性能，在市政給排水中有著廣泛應用。T型滑入式柔性橡膠圈接口，拆開名字里的 3 個關鍵信息，就能秒懂它的核心邏輯：“T 型”：指接口的結構形態 —— 主管端是 “承口”（像杯子一樣的凹槽結構），支管 / 連接管端是 “插口”，承口內壁有一圈環形凹槽，整體截面類似 “T” 型，是球墨鑄鐵管最主流的接口形式之一；

“滑入式”：安裝方式超直觀 —— 不用焊接、不用螺栓緊固，直接把 “插口” 順著 “承口” 的方向滑入，靠橡膠圈的彈性填充縫隙，施工效率比傳統法蘭接口快 30% 以上；

“柔性橡膠圈”：接口的 “防漏 + 緩沖核心”—— 橡膠圈（通常是三元乙丙 EPDM 材質，耐老化、耐酸堿）被嵌在承口凹槽里，當插口滑入時，橡膠圈被擠壓變形，既填滿承口與插口的間隙實現 “密封防漏”，又能在管道受力時輕微變形，抵消位移。

行業動態

二、平面圖分析

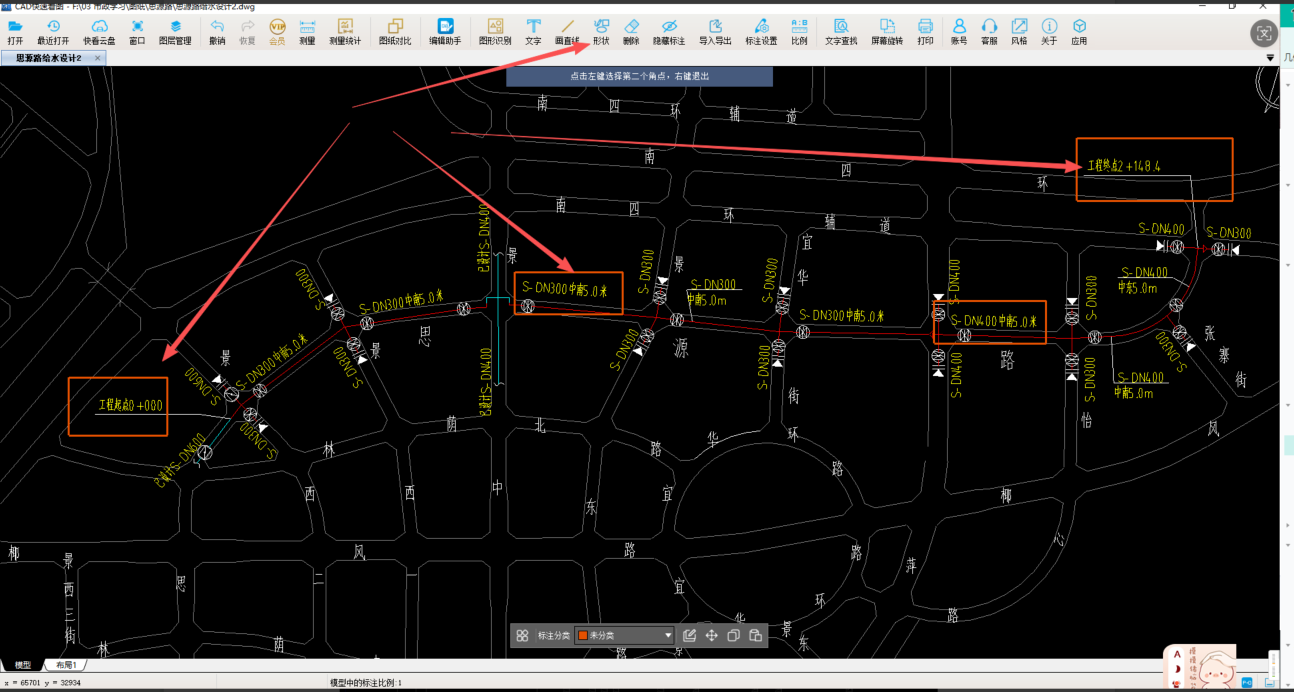

看完了設計說明中的管材及接口信息，我們看一下平面圖，在平面圖中，我們可以重點關注管道起止點，管徑規格，可以結合CAD快速看圖形狀命令中的“矩形”進行框選，便于后面查看，同時，結合縱斷面圖，進行管道工程量計算。

規格型號

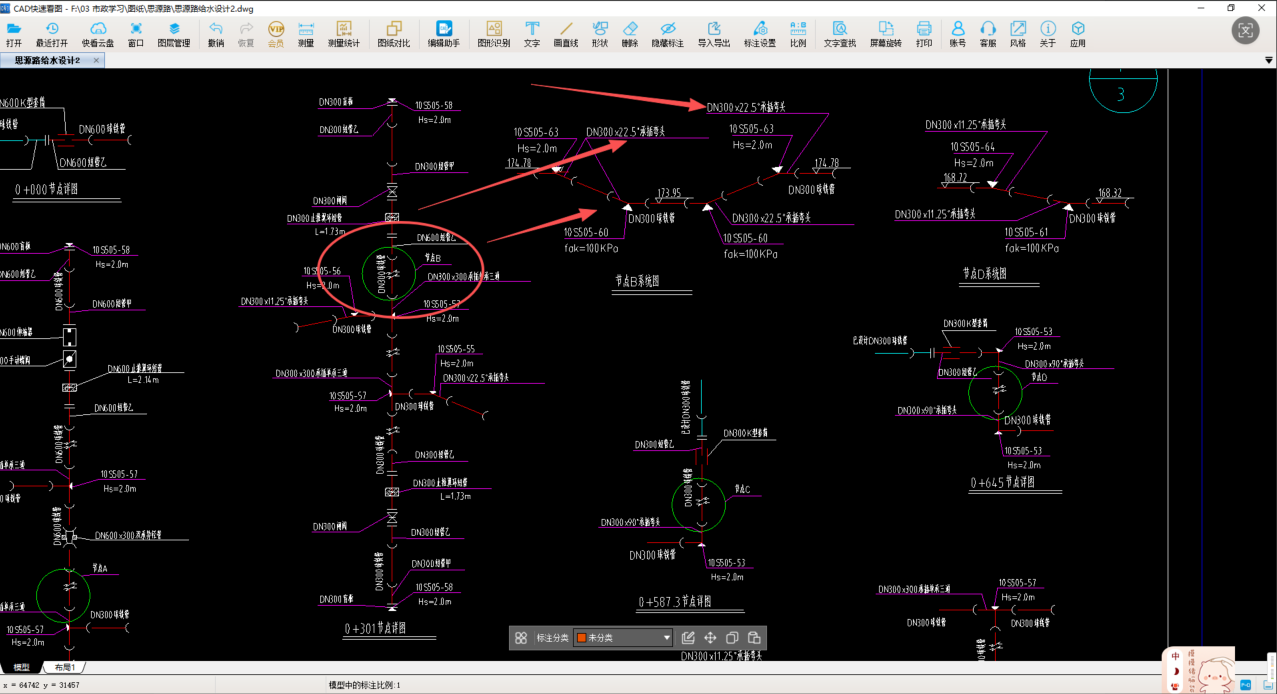

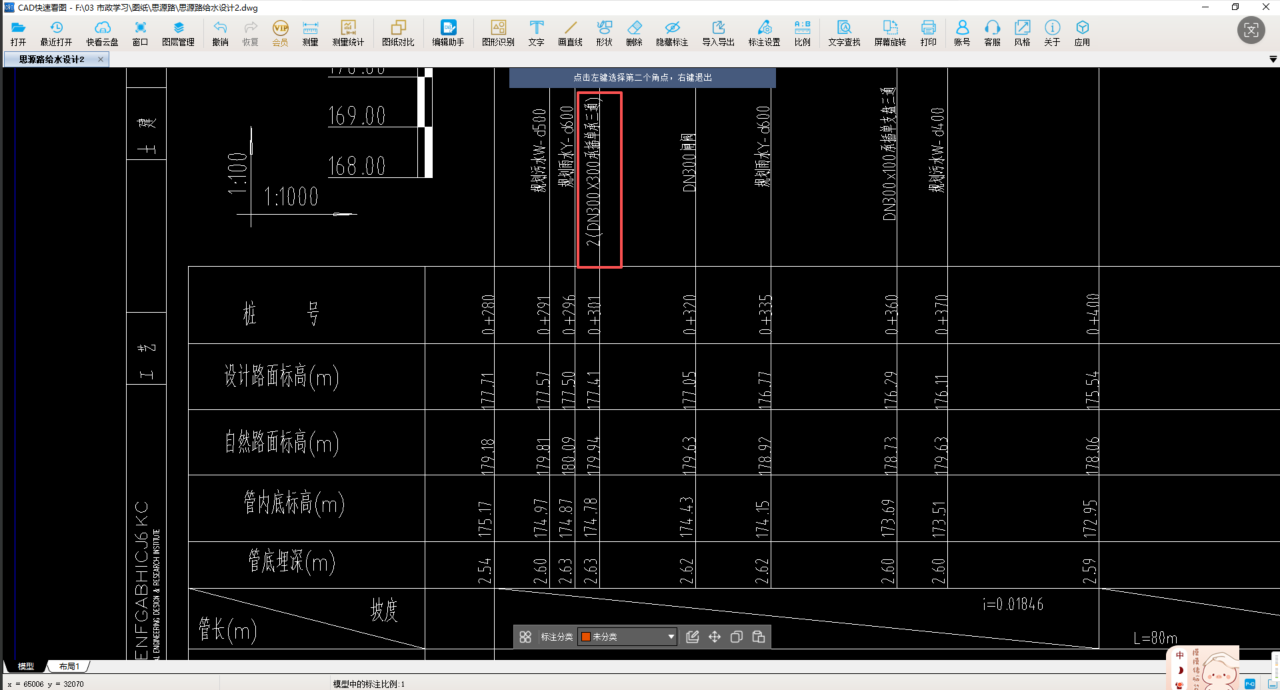

在查看縱斷面圖過程中，我們以其中一個節點為例，來看下節點的脈絡，如下圖一所示，節點位置樁號為0+301，因此我們可以找到對應的節點詳圖，下圖二所示。

工程量

（圖一）

建筑行業專業資訊門戶-新干線頭條

（圖二）

結合圖二所示節點B，我們來逐一拆解節點B的內容

1、管道：采用 DN300 球墨鑄鐵管（DN300 球鐵管），球墨鑄鐵管具備強度高、耐腐蝕、密封性好等特點，常用于市政給排水、污水輸送等工程，DN300 表示管道公稱直徑為 300mm ，

2、管件：配置 DN300×22.5° 承插彎頭，承插連接是球墨鑄鐵管常用連接方式，依靠承口、插口配合，加橡膠圈密封，安裝便捷；22.5° 角度用于微調管道走向，相比 90°、45° 彎頭，能更靈活適配地形、坡度需求，讓管道折線布置更貼合排水坡度規劃。

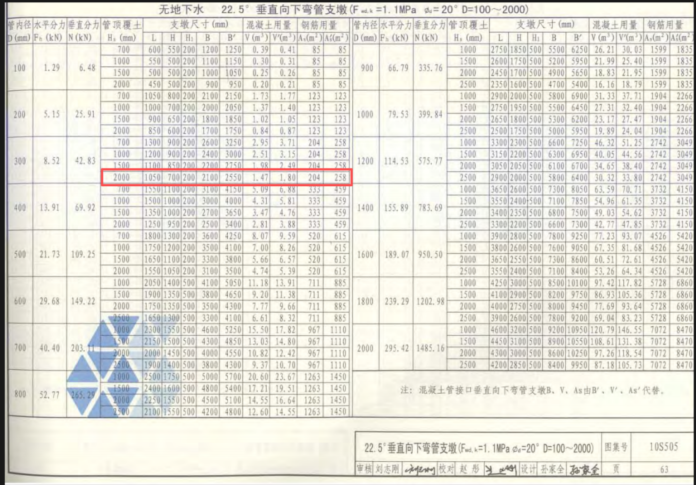

3、10S505 - 63 是管道支墩圖集編號，經過查找，管道支墩信息如下圖所示

管工程量

以上就是節點B的各部位代號的含義，大家平時多積累，也可以很熟悉。

三、工程量計算

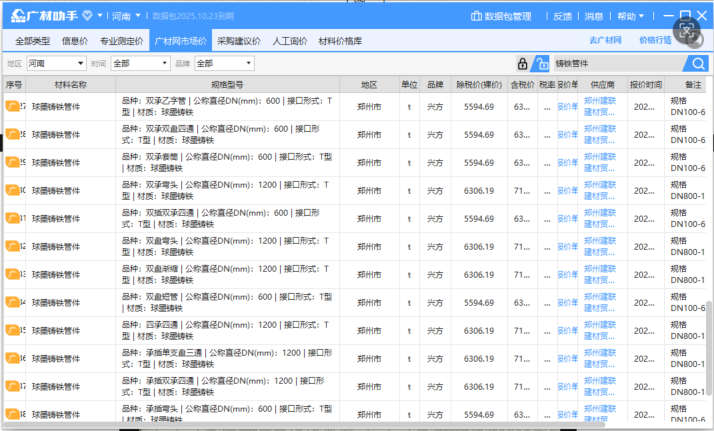

看明白圖紙之后呢，工程量計算想必可以一氣呵成，然而最終進行材料價調整的時候，鑄鐵管材料價格我們計算出來的是單位是個。而材料價格單位通常為元/噸，如下圖所示。

行業動態

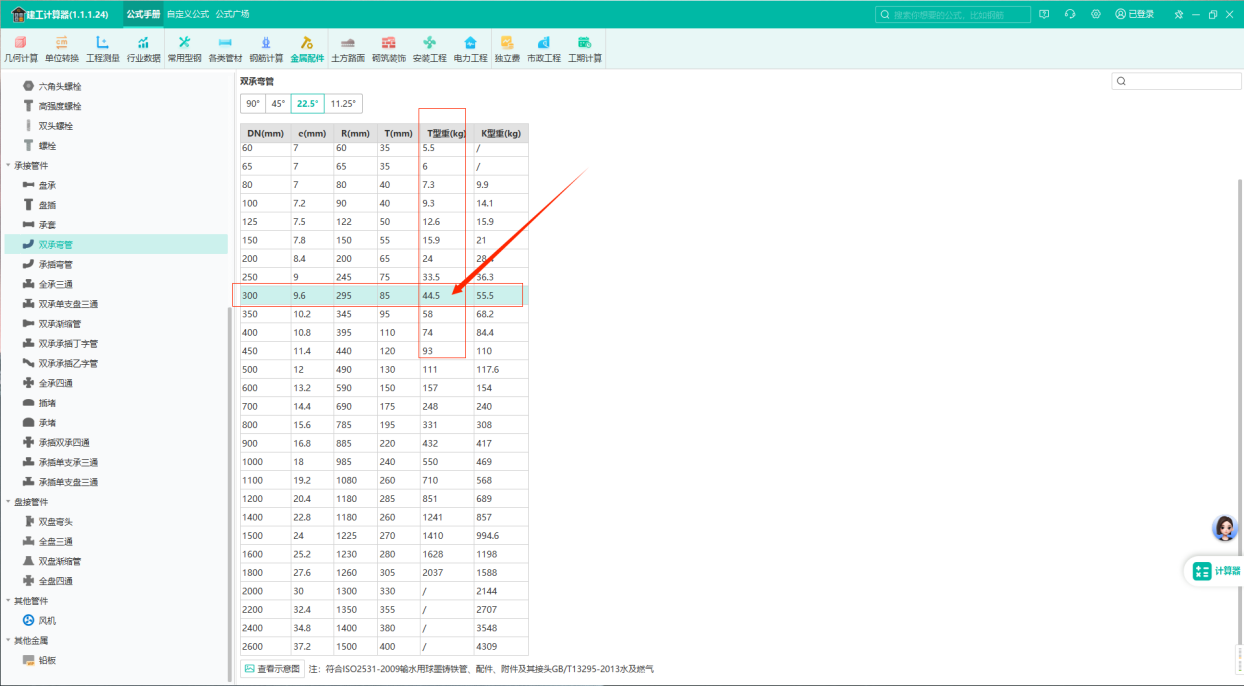

這個時候我們就需要理論重量了進行換算，各種規格的管件去哪里找呢？總會感到一種深深的無力感，這個時候，大家可以打開建工計算器了，他內置了常見的鑄鐵管件理論重量可供查詢，以DN300×22.5° 承插彎頭為例（如下圖），連接方式為T型滑入式柔性橡膠圈接口，我們可以直接從規格、角度進行快速查閱，

【建工計算器免費使用，點此下載】

規格型號
