止水節與傳統吊洞工藝對比分析-圖形識別秒計量

CAD快速看圖 3天前 | 1254閱讀 0 贊

止水節相比傳統吊洞施工，核心優勢在于根除二次澆筑滲漏隱患和大幅提升施工效率，是解決管道穿樓板漏水問題的升級方案，尤其適合對防滲漏要求高的新建項目，工程量計算可以用CAD快速看圖的圖形識別快速計算。

一、止水節與傳統吊洞工藝對比

對比維度	止水節施工工藝	傳統吊洞施工工藝
施工邏輯	提前預埋，與樓板一次性澆筑成型	管道安裝后，對預留洞口進行二次澆筑封堵
防滲漏效果	自帶物理止水結構（如止水環、膠圈），結合一次澆筑，滲漏率極低（＜1%）	依賴人工封堵密實度，易因 “二次澆筑空鼓、結合面開裂” 導致滲漏，滲漏率較高（10%-20%）
施工周期	預埋同步樓板施工，無額外工期，后期僅需管道對接（1-2 天 / 層）	需等管道安裝后再吊洞，且需養護 7-14 天，總工期延長（5-7 天 / 層）
人工依賴度	標準化預埋，對工人技術要求低，可批量作業	高度依賴工人經驗（如振搗密實度、混凝土配比），質量不穩定
長期維護	結構一體化，后期基本無維修需求	易出現滲漏，需反復維修（如注漿、鑿除重補），維護成本高
綜合成本	初期材料成本略高（止水節單價約 20-50 元 / 個），但無后期維修成本，總成本更低	初期材料成本低（僅混凝土、水泥），但后期維修成本高，長期總成本更高

二、核心優劣勢拆解

1. 止水節施工：優勢突出，痛點少

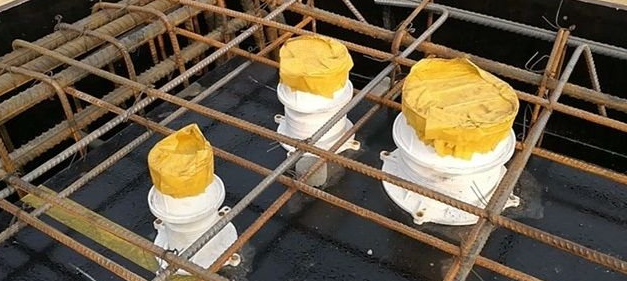

核心優勢：從 “源頭防漏”，通過預埋件與樓板的一體化結構，避免了傳統工藝中 “二次澆筑結合面” 這一滲漏關鍵隱患；同時縮短工期，降低后期維護成本。

唯一劣勢：需在樓板澆筑前完成精準定位預埋，若前期圖紙規劃失誤（如管道位置變更），后期調整難度大，需提前做好管線排布設計。

圖形識別

2. 傳統吊洞施工：劣勢明顯，僅存特定場景價值

核心劣勢：防滲漏效果完全依賴人工，質量不穩定；二次澆筑養護周期長，拖慢整體施工進度；后期滲漏維修頻繁，既影響使用又增加成本。

僅存價值：僅適用于老舊小區維修改造（無法進行樓板預埋），或臨時應急封堵場景，新建項目已極少采用

三、實例應用

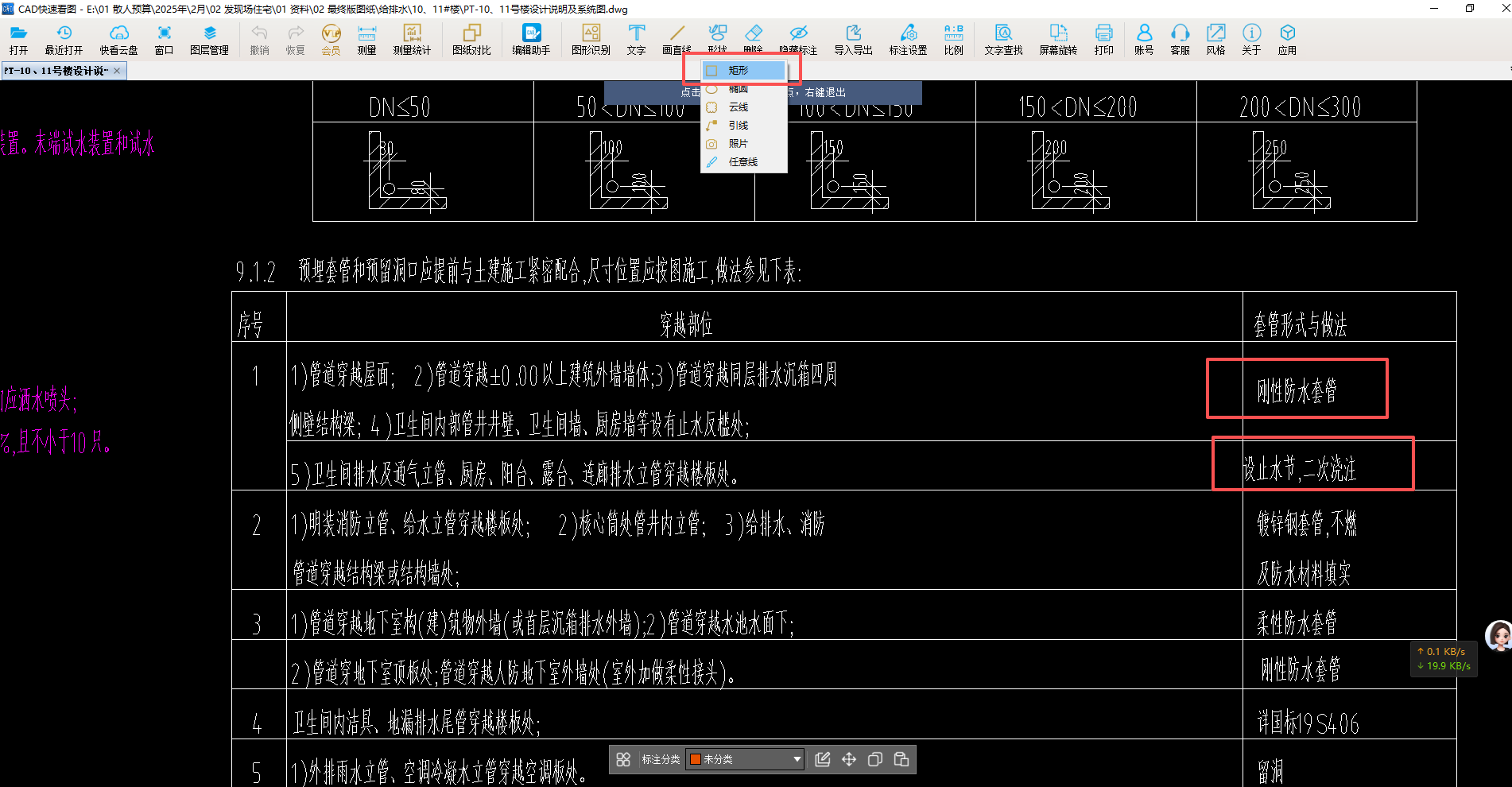

打開CAD快速看圖，我們可以找到，管道敷設章節，通過形狀命令，將套管做法進行標記，便于后期檢查調整。

造價技能

以衛生間為例，統計一下衛生間止水節工程量，以DN50規格為例。

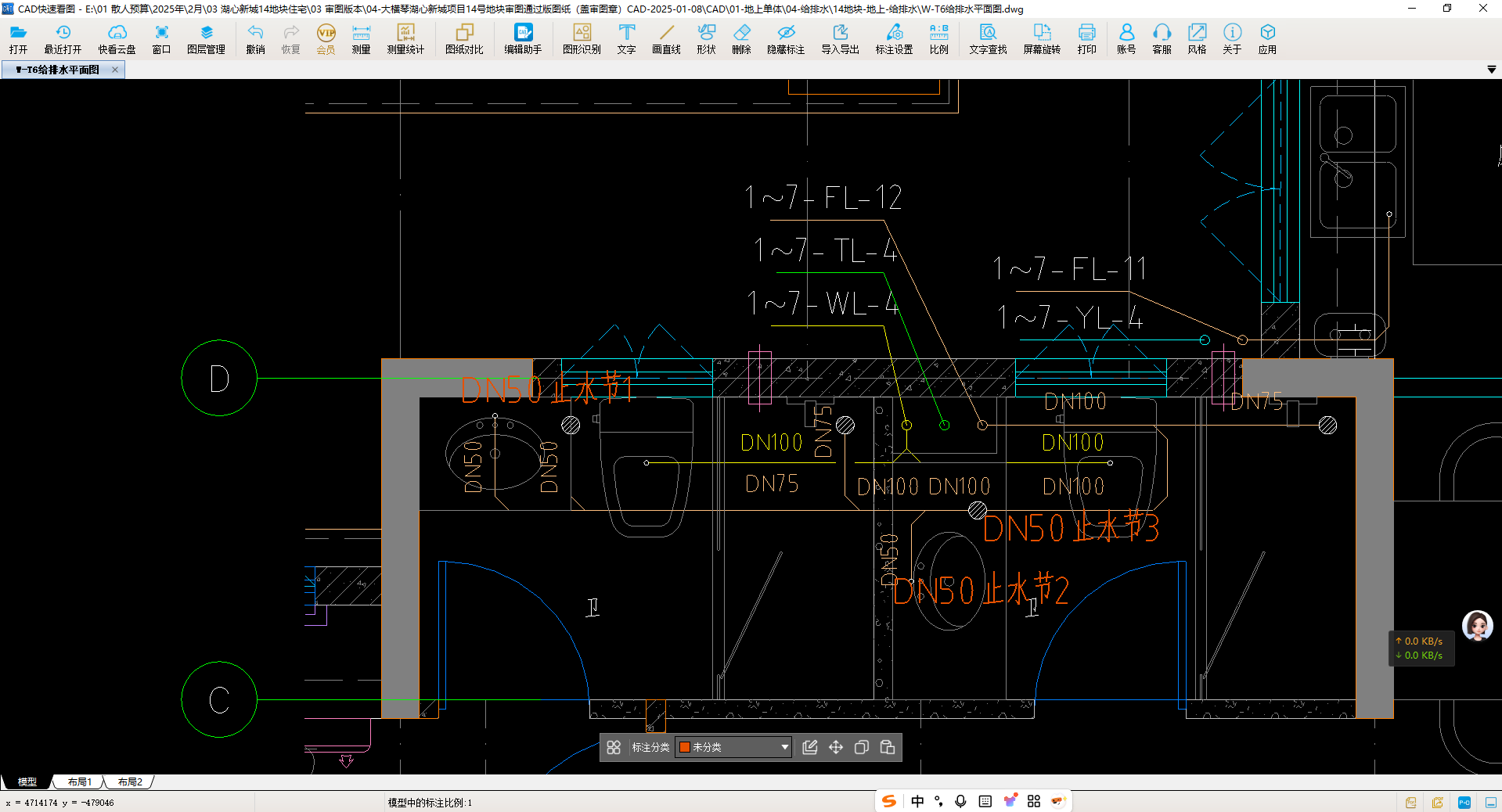

統計結果如下圖所示

對比分析

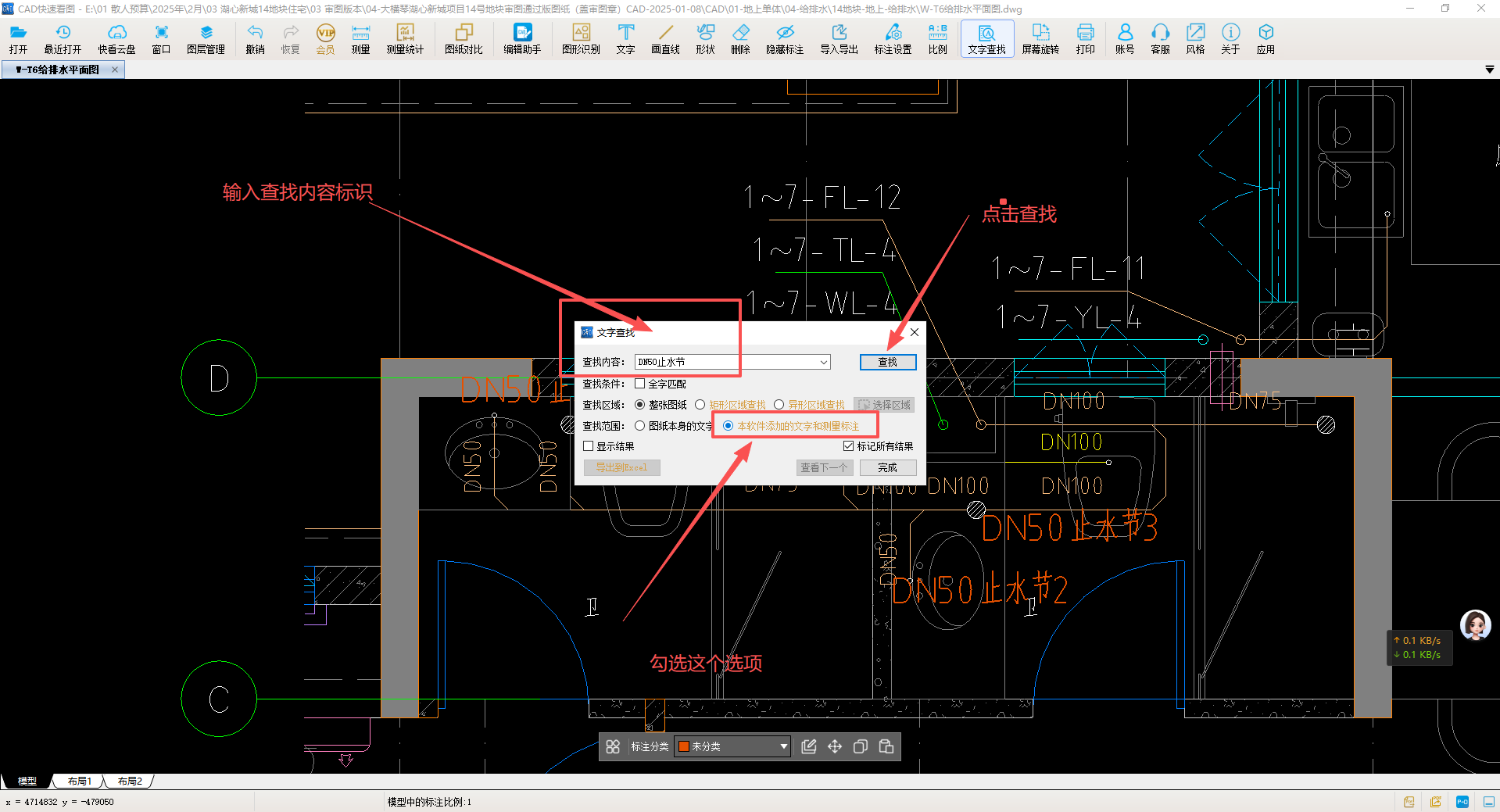

后期可以通過文字查找功能快速統計個數

建筑行業專業資訊門戶-新干線頭條

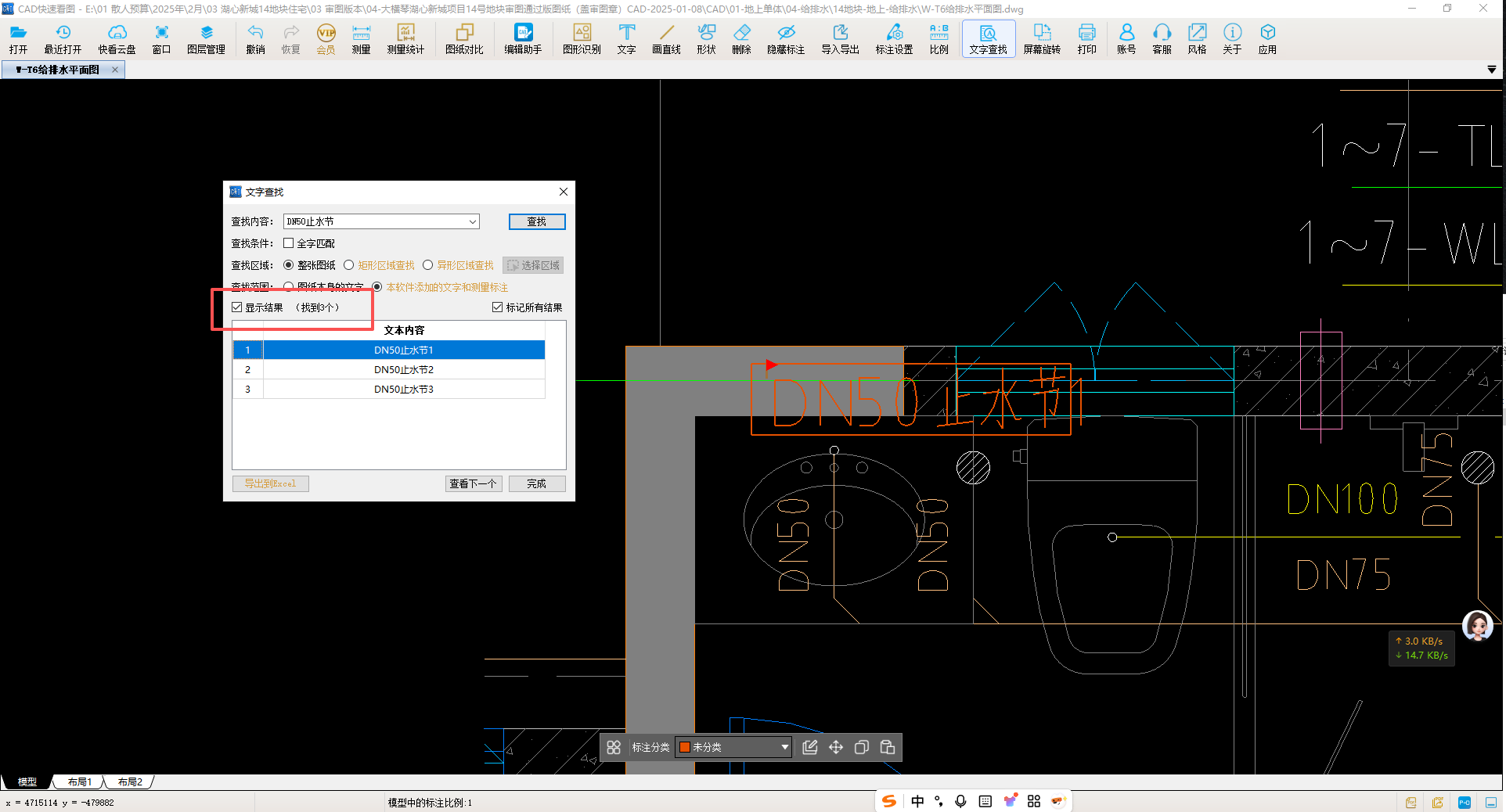

文字查找結果，如下圖所示

圖形識別

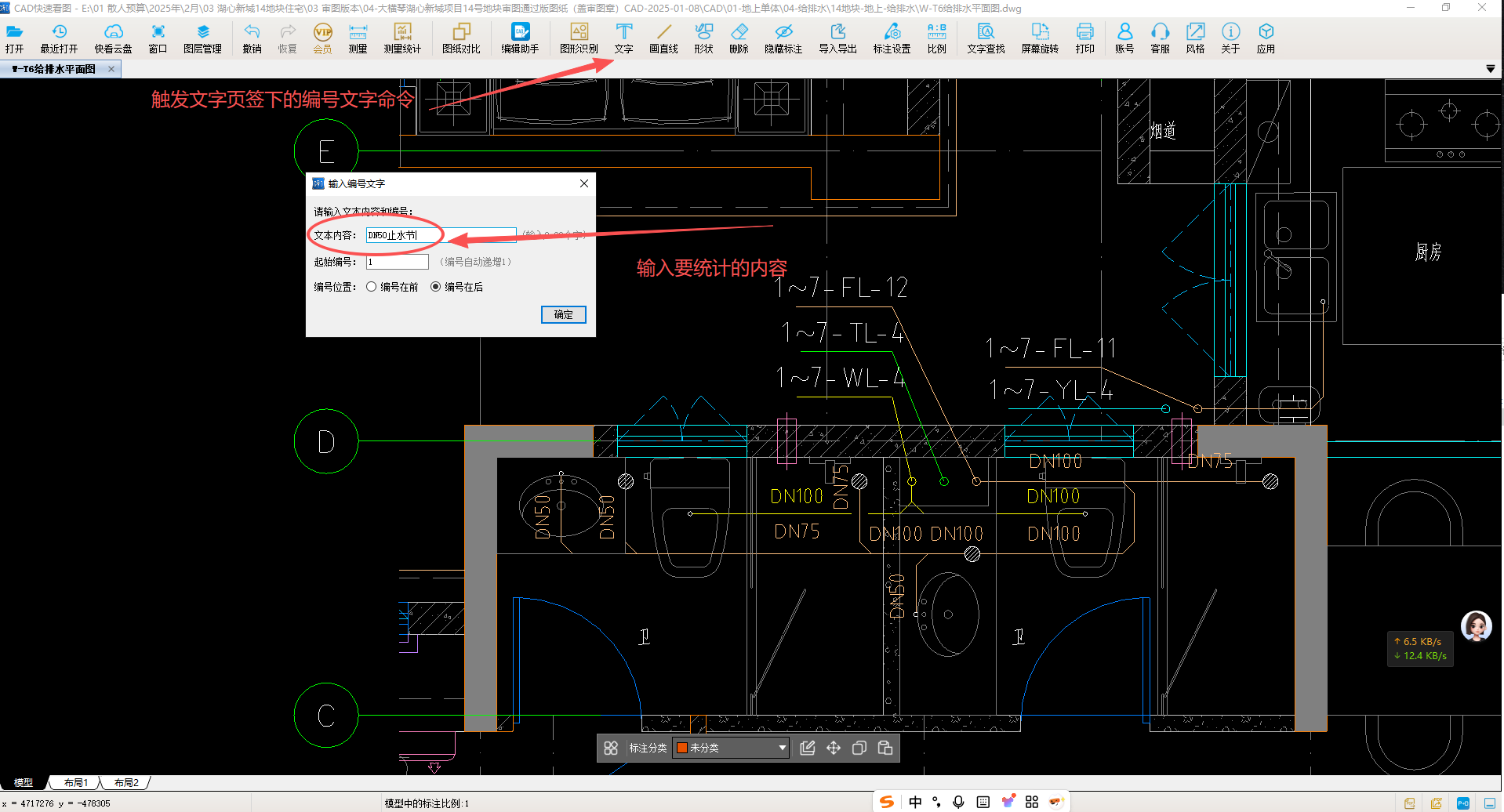

工程量計算可以用CAD快速看圖的圖形識別快速計算。止水節工藝通過一體化設計和標準化施工，解決了傳統吊洞工藝的滲漏頑疾，兼具高效、經濟、可靠等優勢，尤其適用于住宅工程中對防水要求高的“三小間”。傳統吊洞工藝因工序復雜、質量風險高，正逐步被替代。

#施工工藝#止水節#吊洞#圖形識別
