管道附件工程量計算-圖形識別又快又準

頭像   CAD快速看圖 4天前 | 256閱讀 0 贊

管道附件工程量計算-圖形識別又快又準

計算管道附件工程量時，用CAD快速看圖的圖形識別功能超方便，能快速又準確地數清楚數量，是干活省時的神器！

一、管道附件

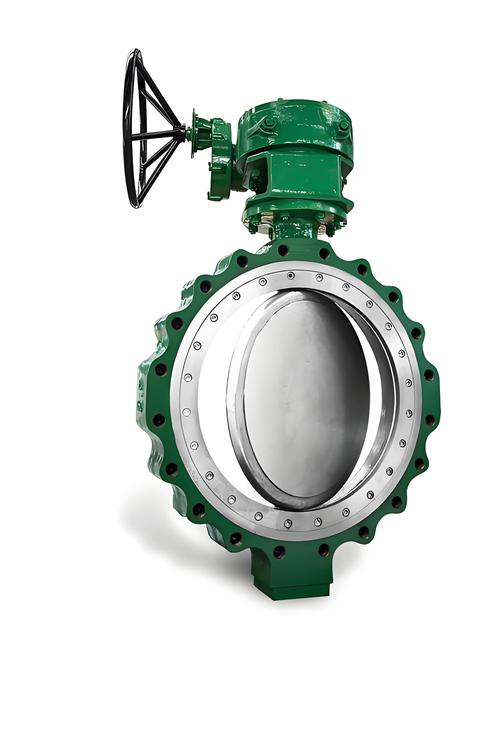

主要包括閥門、水表、減壓器、法蘭等管道附件。

附件軟件應用

二、管道附件安裝

1.給水管網上應設置閥門：如引入管、水表前后和立管、環狀管網分干管、枝狀官網的連通管處。工藝要求閥門的生產設備配水管或配水支管處。

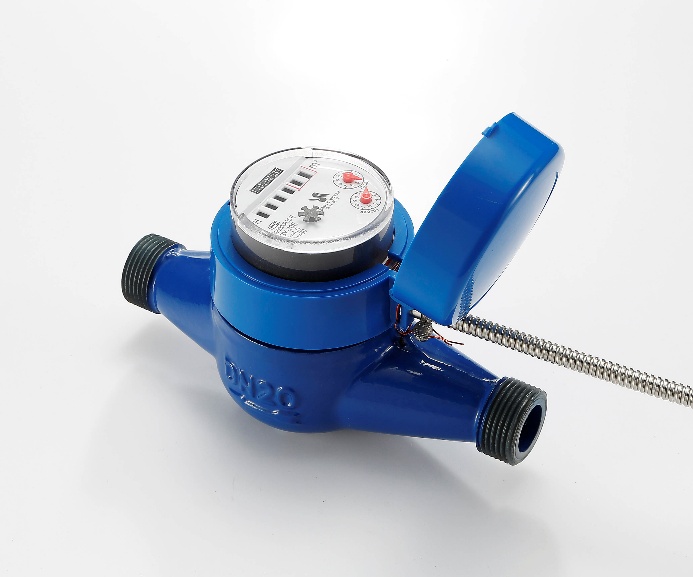

2.住宅建筑應在配水管上和分戶管上設置水表，分戶水表宜設在戶門外，如設于管道井、分層集中設于走道的壁龕內、水箱間。

三、管道附件計量規則

1.定額規則。

各種閥門均按照不同連接方式、公稱直徑，以“個”為計量單位。法蘭均區分不同公稱直徑，以“副”為計量單位。承插盤法蘭短管按照不同連接方式、公稱直徑，以“副”為計量單位。

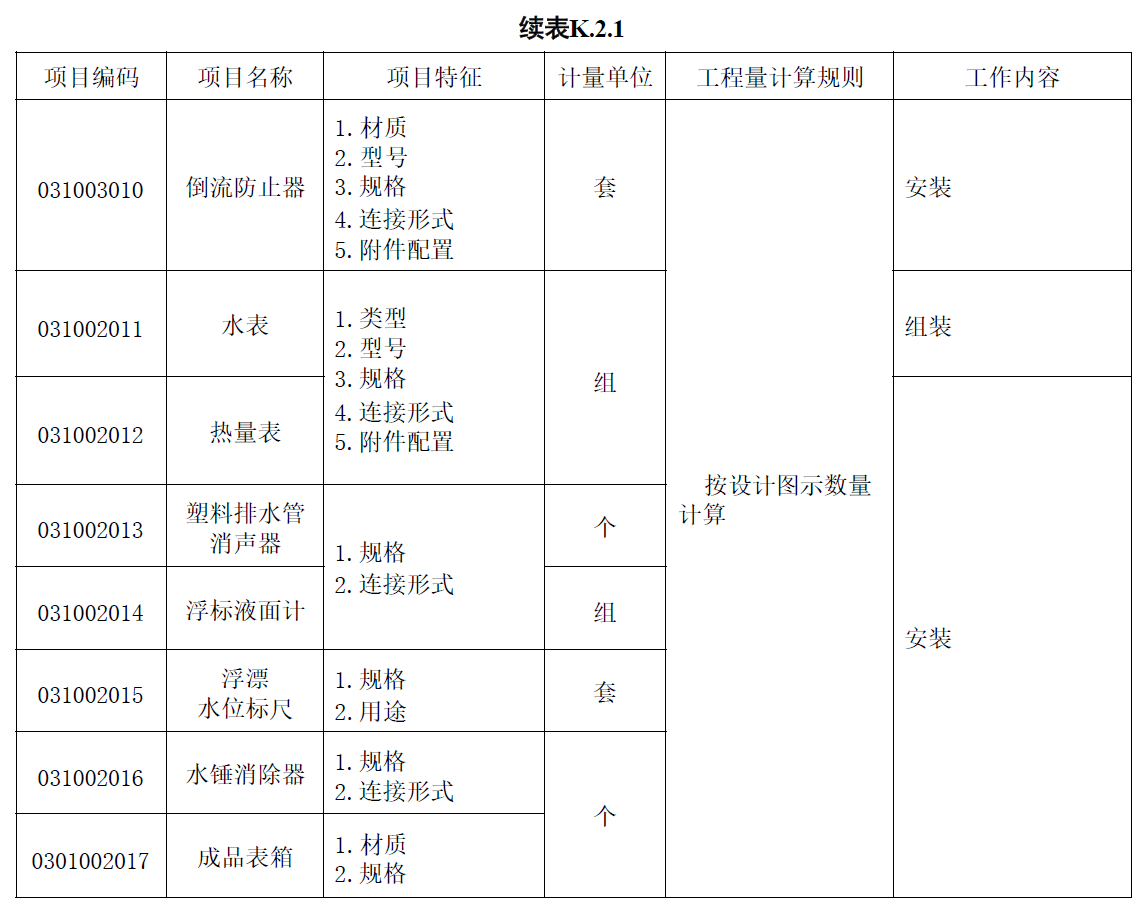

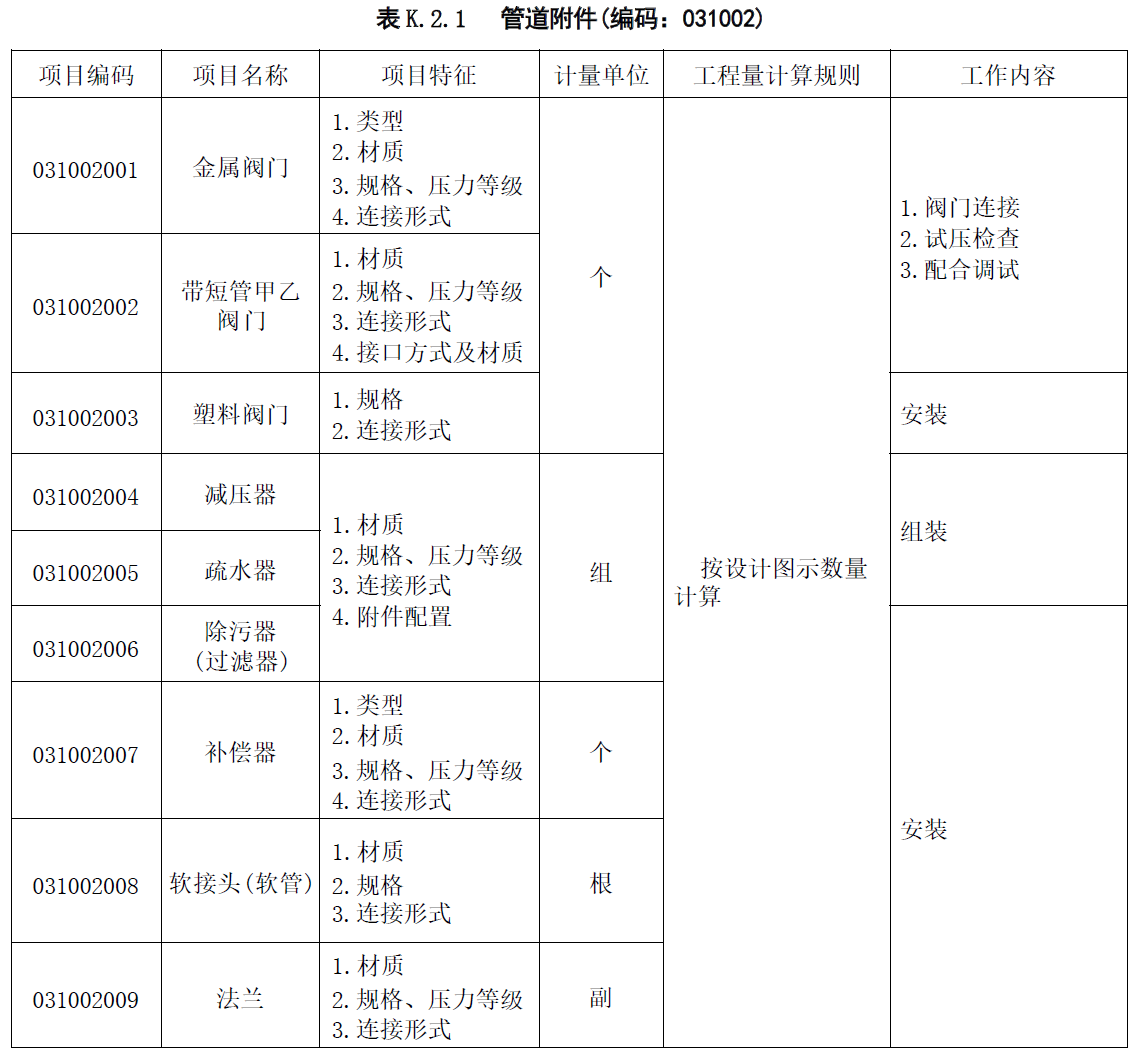

2.清單規則。

圖形識別

工程量

四、實例分析

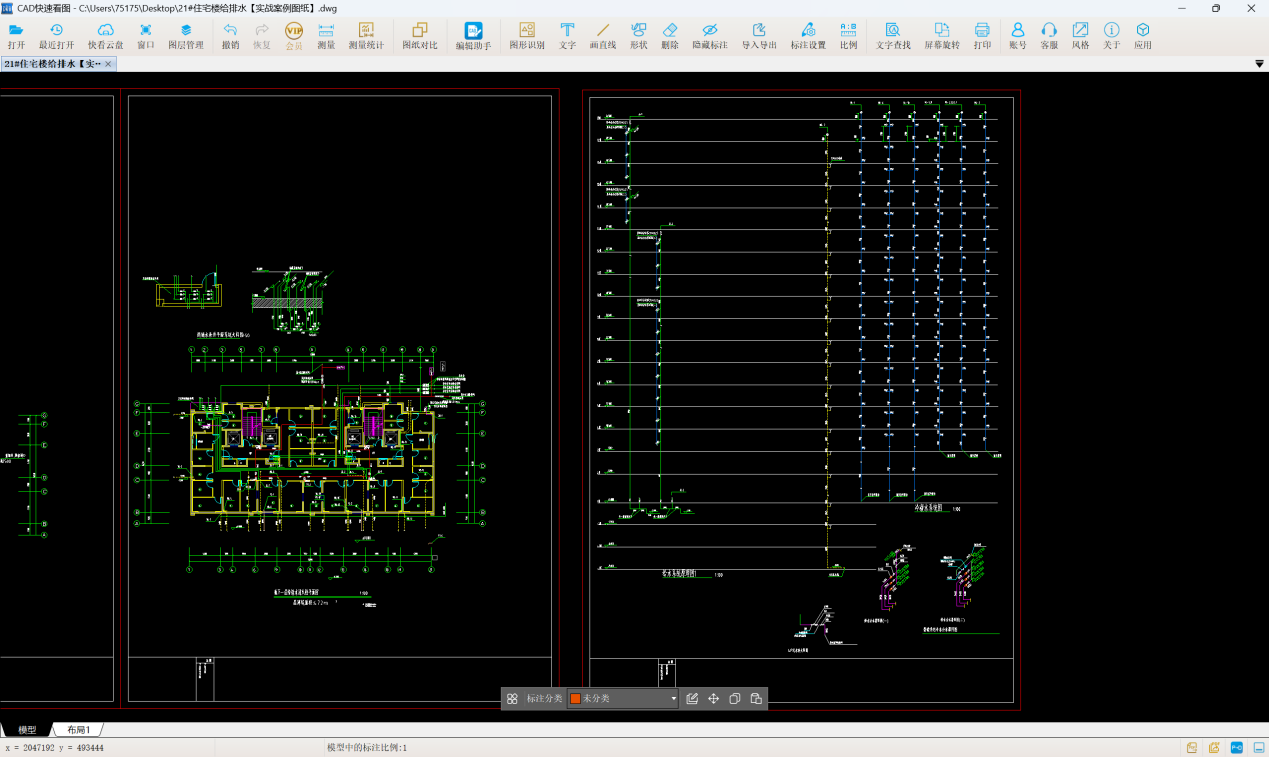

1.觀察某住宅單元的地下一層平面圖和系統圖，確定水表的位置。

建筑行業專業資訊門戶-新干線頭條

2.用CAD快速看圖查看圖紙并計量

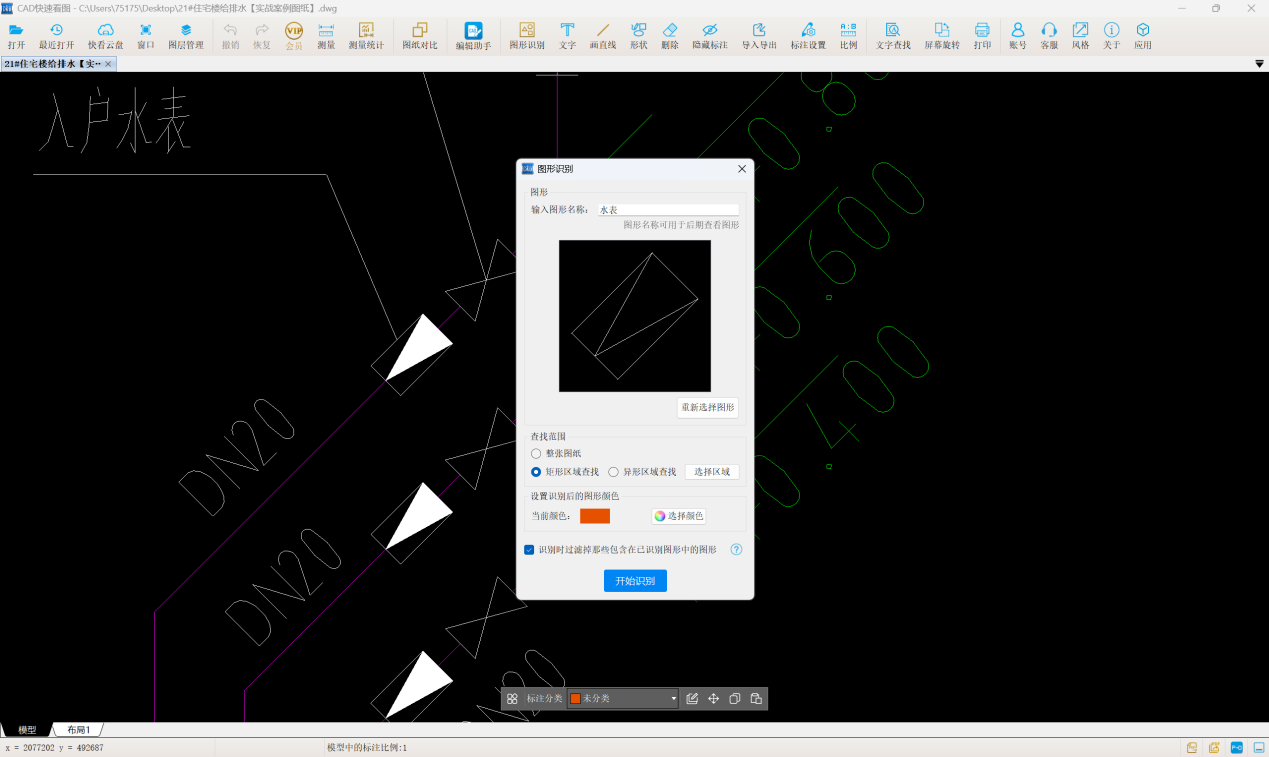

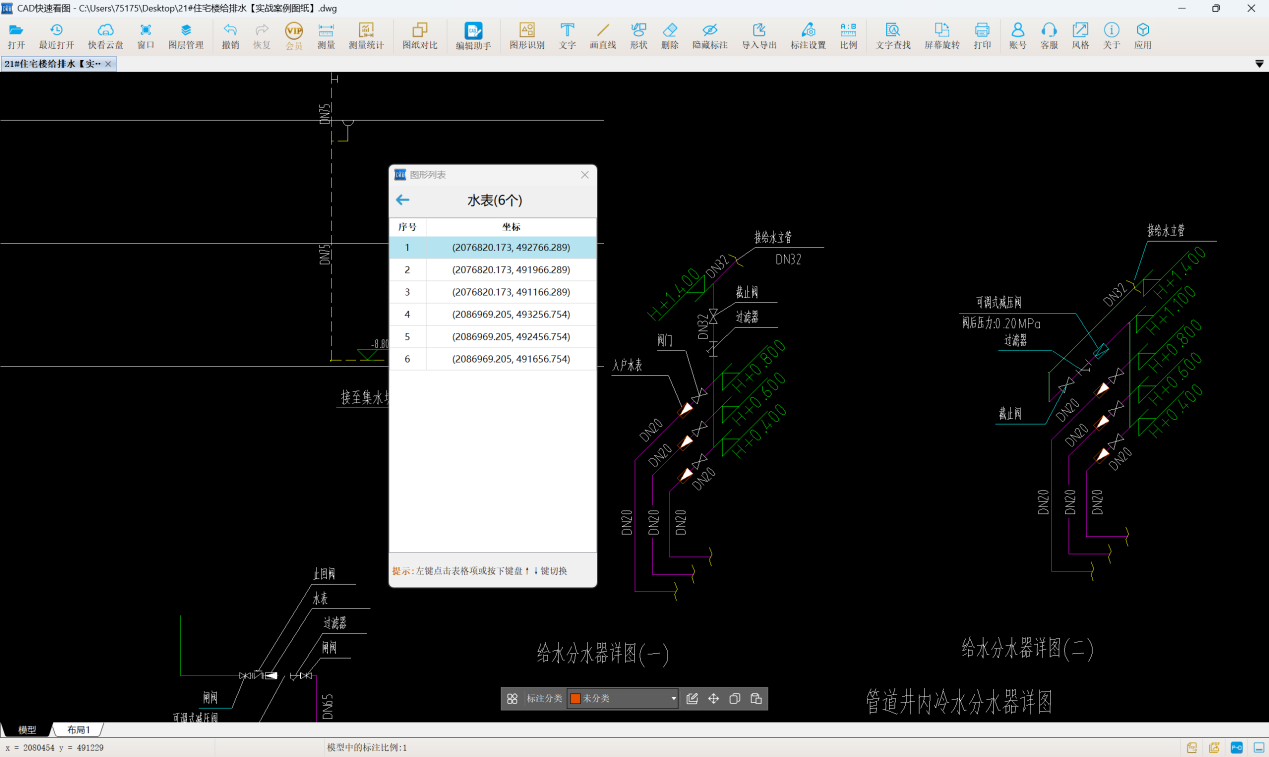

以水表為例，使用軟件的【圖形識別】功能，框選系統圖中的一個水表圖形。右鍵確認，彈出“圖形識別”對話框，在圖形名稱中輸入“水表”。接著在查找范圍中勾選“矩形區域查找”，點擊選擇區域，框選系統發圖，點擊開始識別，彈出圖形列表對話框，得到DN20水表6組。

附件

軟件應用

其它管道附件也可依據此方法計量，在此不再贅敘。

管道附件的量，比如閥門、水表。用“CAD快速看圖”圖形識別框選一下就能自動識別和統計數量，超級省事！
