排水管道常用管材清晰計量規則，使用CAD快速看圖【批量測量】功能自動按圖層篩選同類型管線，框選一下就能瞬間算出總長度，超方便，省時又省力。

一、排水管道常用管材

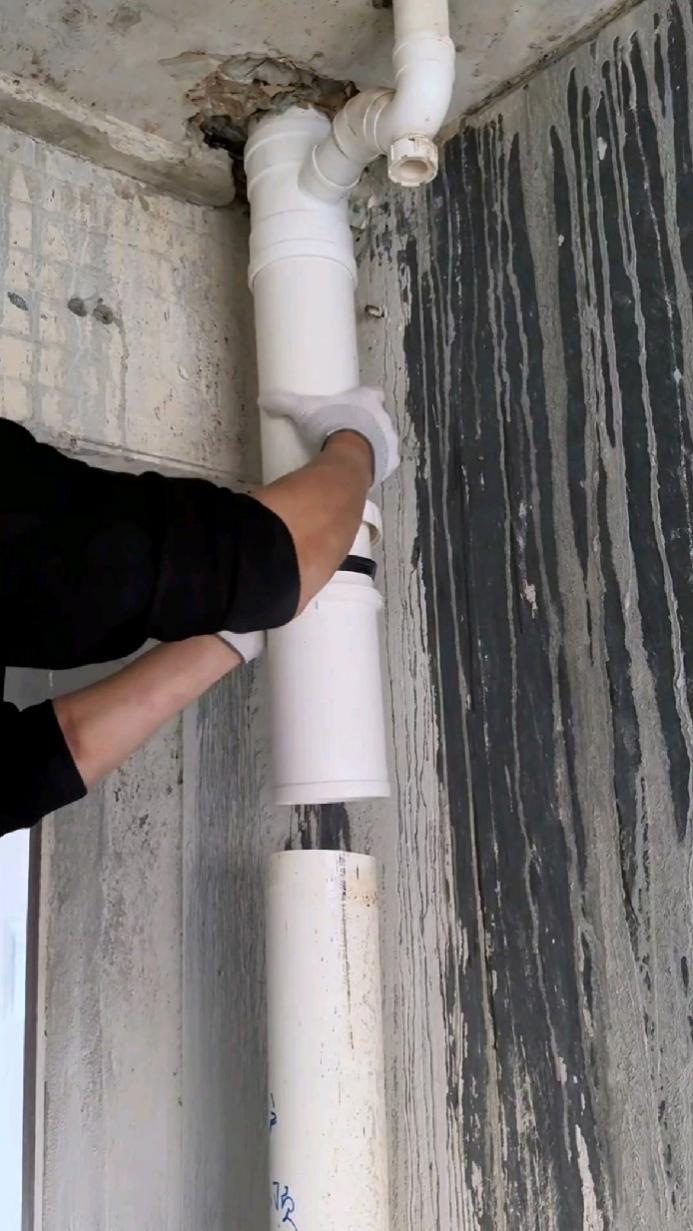

室內排水系統常用排水鑄鐵管、硬質聚氯乙烯塑料排水管（PVC管）；室外排水系統常用排水鑄鐵管、排水混凝土管、陶土管。

管道工程量

二、排水管道界線劃分

1.室內外排水管道界線以出戶第一個排水檢查井為界。

2.室外排水管道與市政排水管道界線以與市政管道碰頭點為界。

三、排水管道計量規則

1.定額規則。排水各類管道安裝工程量，區分室內外、材質、連接方式、規格分別列項，按設計管道中心線長度，以“10m”為計量單位，不扣除閥門、管件、附件及井類所占長度。定額中塑料管、復合管、銅管按公稱外徑表示，其他管道均按公稱直徑表示。塑料管、復合管、銅管公稱直徑與公稱外徑對照見表。

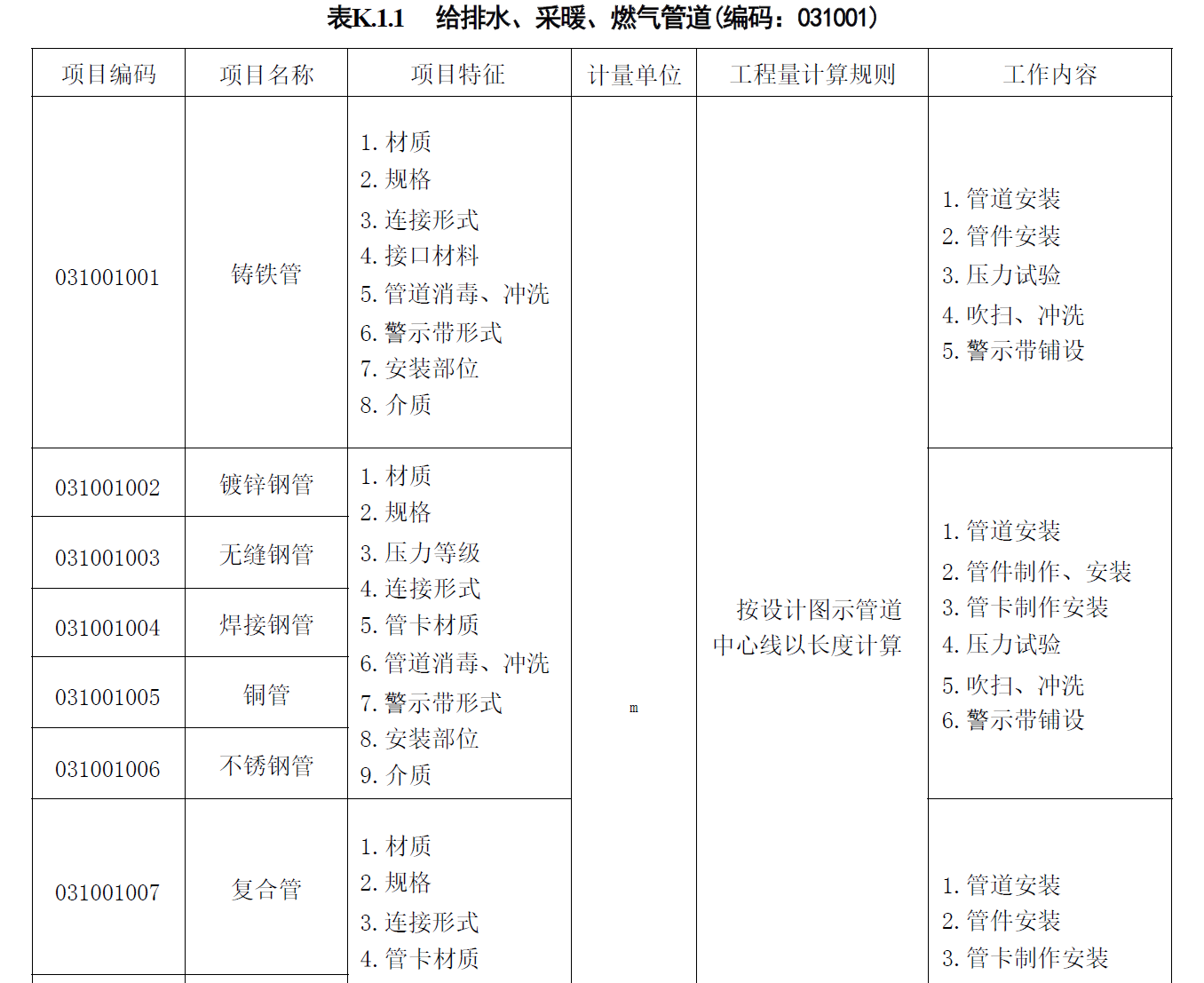

2.清單規則。

軟件應用

四、實例分析

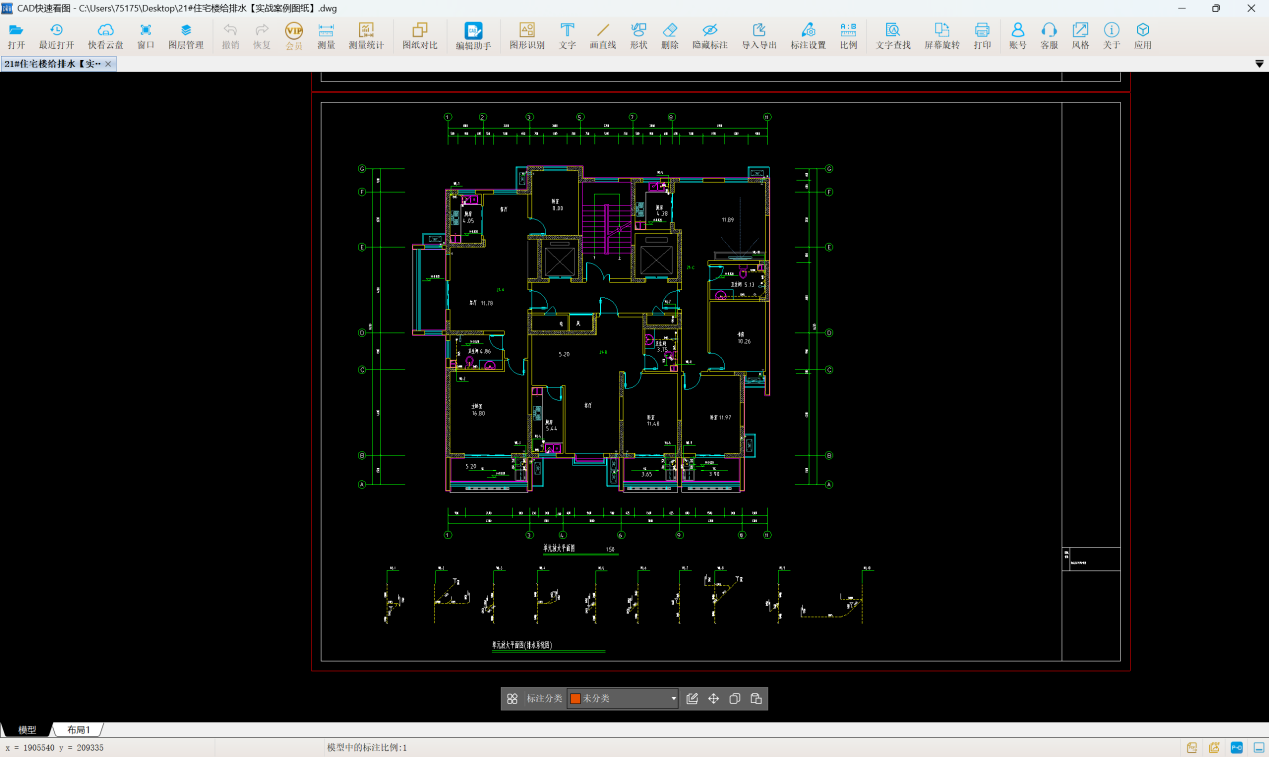

1.觀察某住宅單元的排水系統圖和平面圖，計算戶內排水管道工程量。

管道工程

2.用CAD快速看圖查看圖紙并計量

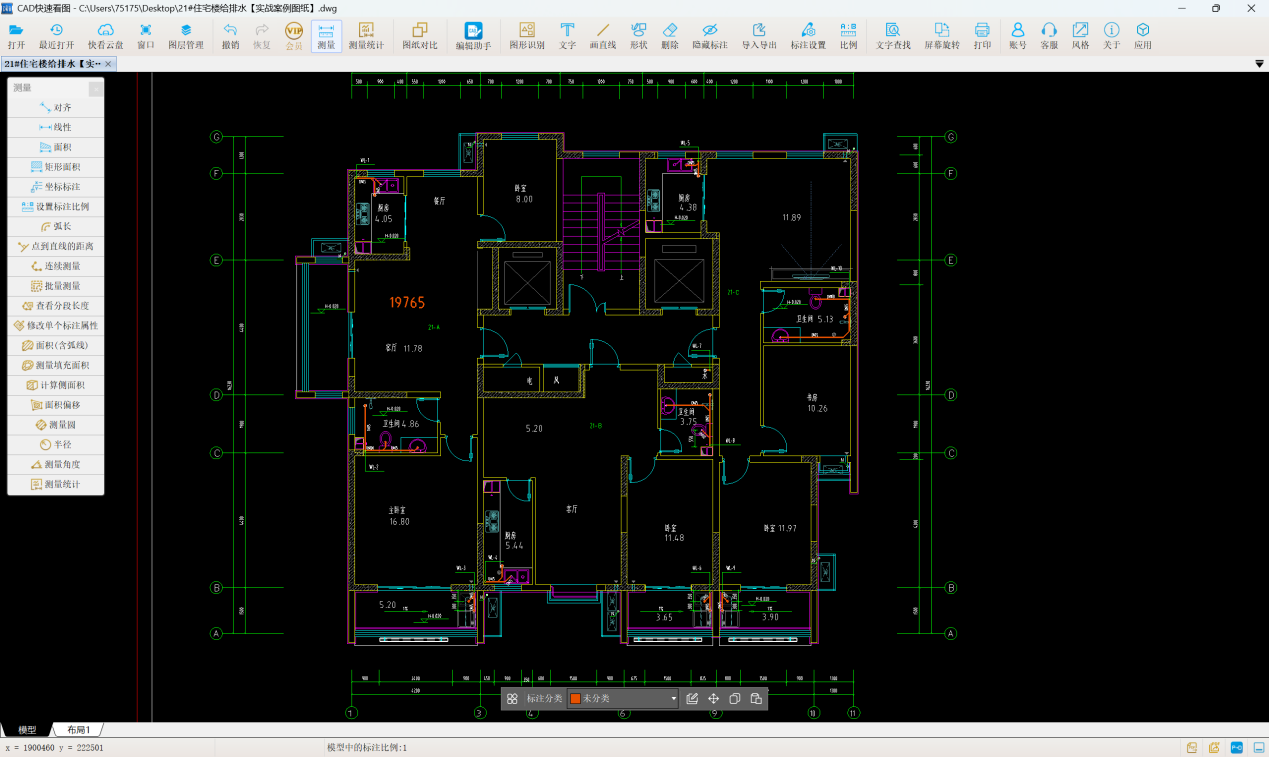

以DN75排水管為例，使用軟件的【批量測量】功能，勾選“按已選線段的圖層過濾”，點擊一根排水管道，使其亮顯；接著框選整幅平面圖，此時整個平面圖的排水管道都亮顯。右擊確認，得到管道水平總長度為19.765m。

水管道

通過觀察豎向管道為DN50，故不計入DN75工程量。

其它型號管道也可依據此方法計量，讀者可自行驗證。

利用CAD快速看圖軟件的【批量測量】和圖層過濾功能，能快速精準計算排水管道長度，自動區分不同管徑，避免人工篩選誤差。結合圖紙數據自動統計匯總，大幅提升排水管道計量效率，特別實用！
