本案例是陜西某項目試用PMSmart后做的應用總結，我們一起看一看PMSmart是如何幫項目提升經濟效益的，希望對大家的項目精細化管理有幫助：

如果還不了解PMSmart，通過視頻了解：

PMSmart 案例背景

本項目是陜西地區的住宅項目，項目領導在了解到PMSmart產品后，特邀我們?nèi)ソo項目做一下PMSmart試用；

項目通過對PMSmart混凝土損耗管理、鋼筋優化管理、模板架體用量策劃、進度管理幾個場景的試用，就幫項目提升了約230萬元的經濟效益。

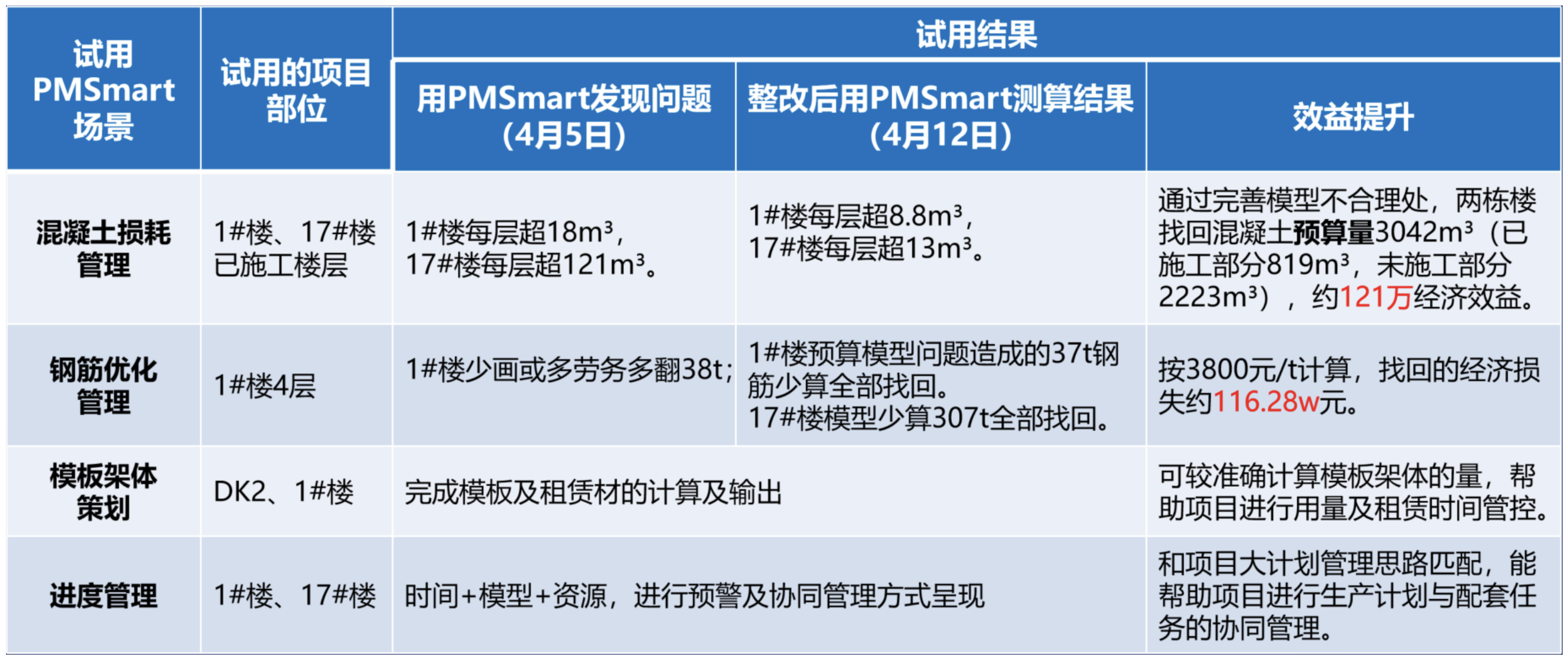

詳細創效情況如下表：

PMSmart 混凝土損耗管理應用

混凝土損耗率=（小票量-預算量）/預算量*100%

應用結果：

通過PMSmart應用，對已施工部分（地下室到7層）混凝土損耗降低了10.83個百分點，減少損耗868m3。若全樓均按照已施工樓層進行施工和結算，兩棟樓預估挽回混凝土損耗3042m3。按照400元/m3，挽回的經濟損失約121萬。

軟件應用

說明：剩余653.9m3是于模型修改后現場依然超用量，每層約10m3，以及地下室部分可能澆筑部位和模型不對應情況。

應用過程：

通過將GTJ模型與混凝土小票臺賬導入到PMSmart系統后，發現混凝土損耗問題：

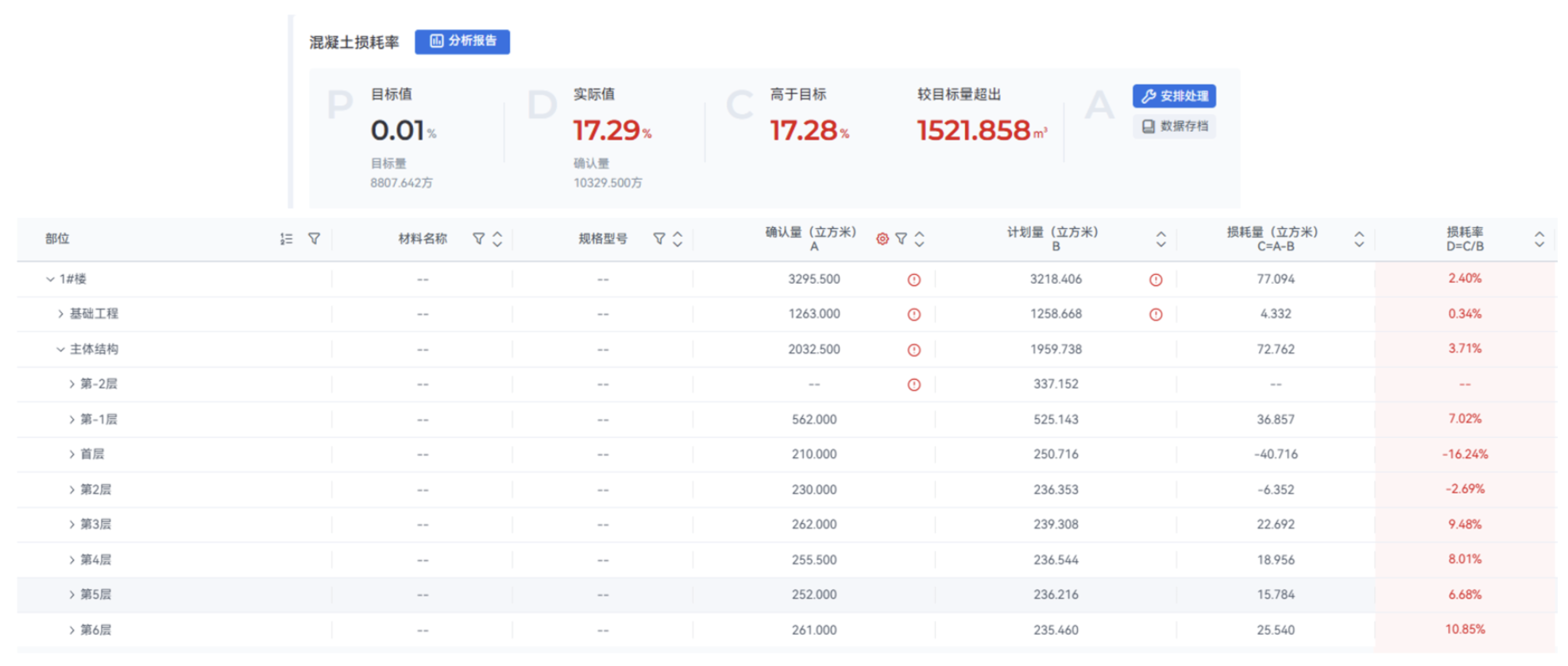

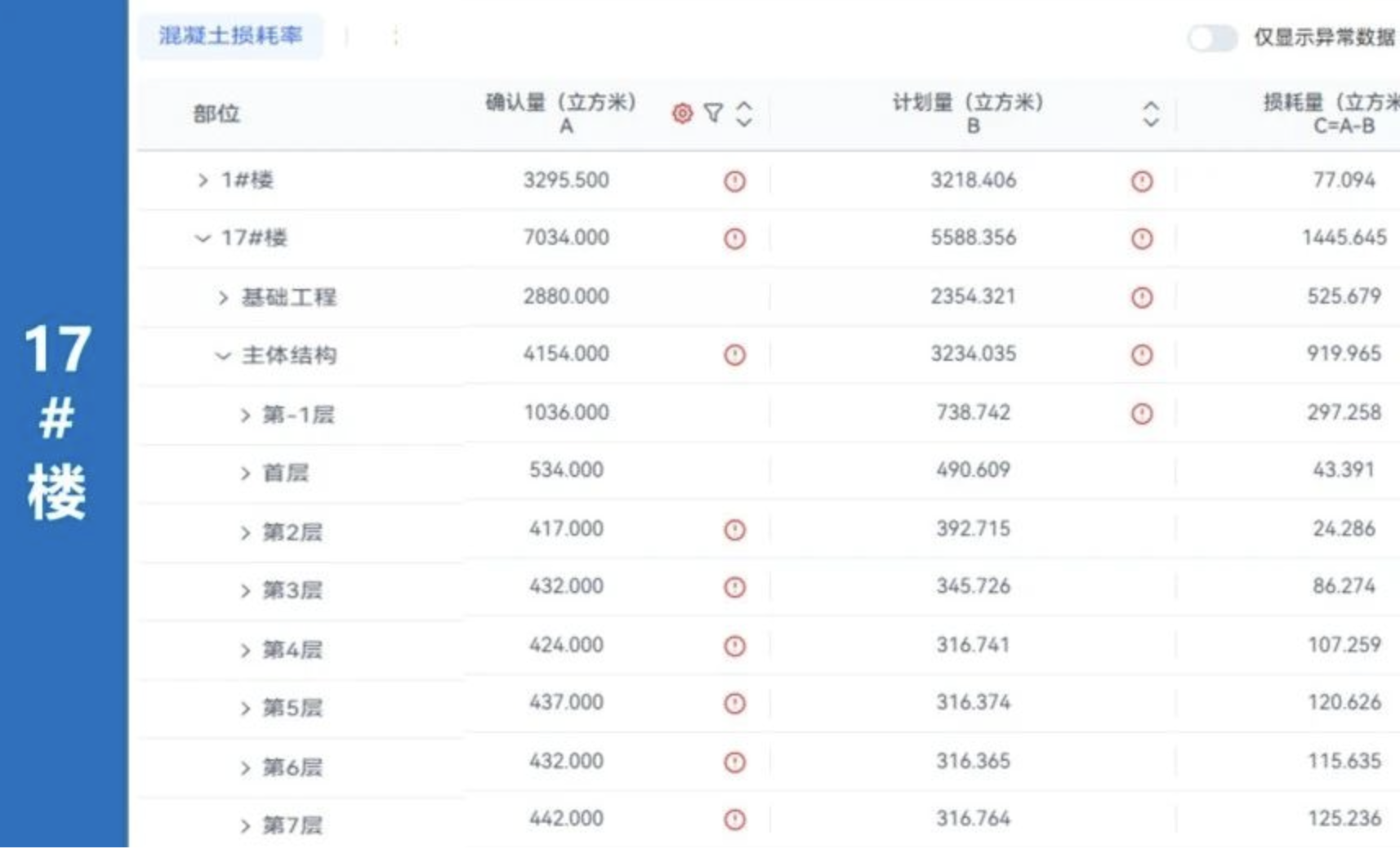

目標與實際情況對比：對于1#樓、17#樓已施工部位進行混凝土預算量與澆筑小票量對比，數據顯示小票量較預算量超出1521.8m3，超出預算量17.29%。

建筑行業專業資訊門戶-新干線頭條

說明：預算量與小票臺賬的對比值，紅色代表小票大于預算，超出目標用量

原因分析：1#樓、17#樓有部分鋁模深化墻未在預算模型中繪制，導致混凝土預算量缺量，導致收入不足。

因?yàn)?#樓、17#樓地下室和車庫一起澆筑，模型中未包含車庫，同時1層、2層存在部分節點線條未施工，所以存在負偏差。以下以兩棟樓的標準層為主進行對比后，發現與實際不符，所以有可能是預算漏畫了，并不是用超了：

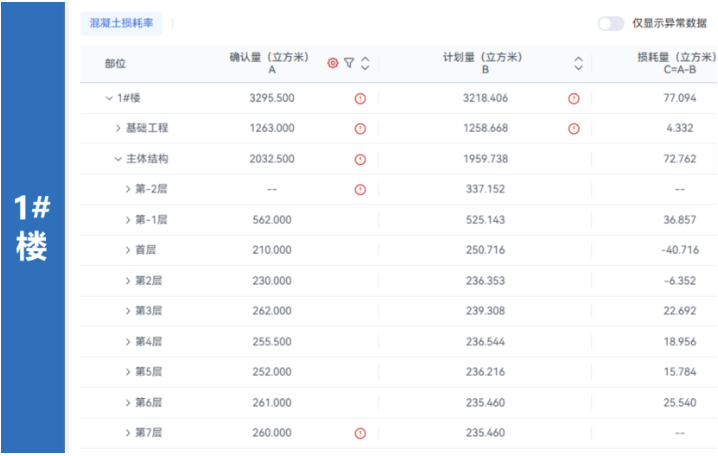

1#樓標準層每層超用約20m3（8.5%）。按此施工預計整棟樓超520m3 ：

軟件應用

17#樓標準層每層超用約110m3（35%）。按此施工預計整棟樓（26層）會超2860m3 ：

軟件應用

發現模型問題后，進行了兩次模型調整措施如下：

17#樓模型整改方案：

1、鋁模深化量未畫部分增加55.9m3；

2、預算模型增加了墻梁交接部位的節點C50增加6.6m3；

3、增加梯梁梯柱；

4、將砌體隔墻改為混凝土墻（走道、電梯井、水暖井）；

5、構造柱C25，現場澆筑為13m3 ，算入預算量。

6、下掛梁、反坎添加，增加9m3；

1#樓模型整改方案：

1、部分鋁模深化構建增加；

2、預算模型增加了墻梁交接部位的節點增加。

3、構造柱未算進來，3.2m3。預算C20，現場C40。

4、板帶BD未匯總計算（應該用板），每層量1.52m3。

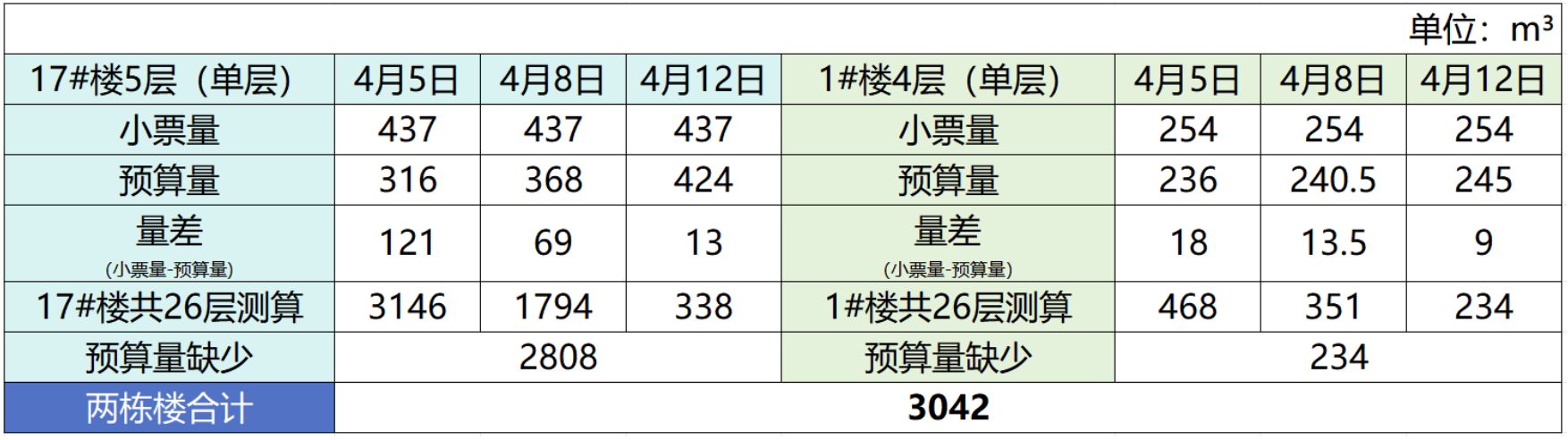

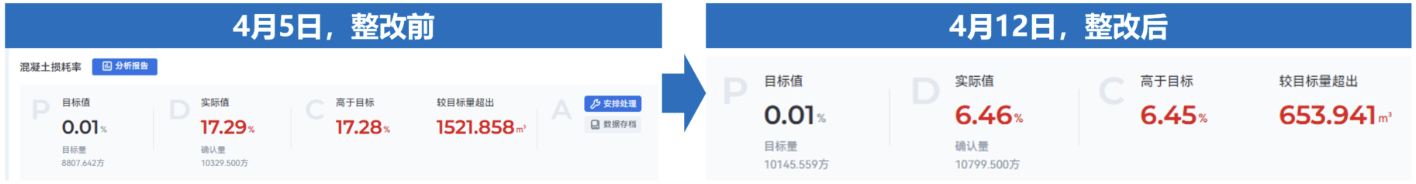

整改后結果：

建筑行業專業資訊門戶-新干線頭條

經過模型修改，將預算模型少算混凝土預算量的3042m3找回，但仍然存在17#平均每層13m3的多澆筑量，1#樓平均每層8.8m3的澆筑量。

主要原因及改進：

1、過磅監控不到位，改為：增加過磅抽檢

2、板澆厚5mm，改為：按照軟件給出的方量進行叫灰掐方

PMSmart 鋼筋優化管理應用

鋼筋優化率=（預算量-翻樣量）/預算量*100%

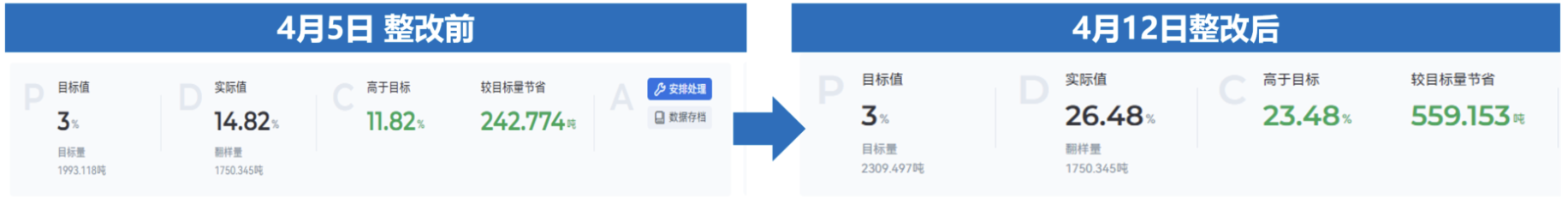

應用結果：

鋼筋優化提升11.66個百分點，預算量提升316t，其中1#樓建模少建量修改后增加37t，多建部分修改后減少47t；17#樓建模漏建（詳見混凝土損耗管理分析漏建模型），補充模型修改后增加306t，按照3800元/t，挽回的經濟損失116.28萬。

軟件應用

說明：

由于樓梯、風井、電梯井、集水坑、砌體墻深化部分手翻樣，所以料單量缺少，實際優化了應該小于現有優化率。
缺少料單影響墻柱鋼筋量，重點檢視梁板的鋼筋量。

應用過程：

通過將GTJ模型與現場鋼筋翻樣料單導入到PMSmart系統后，發現鋼筋優化問題：

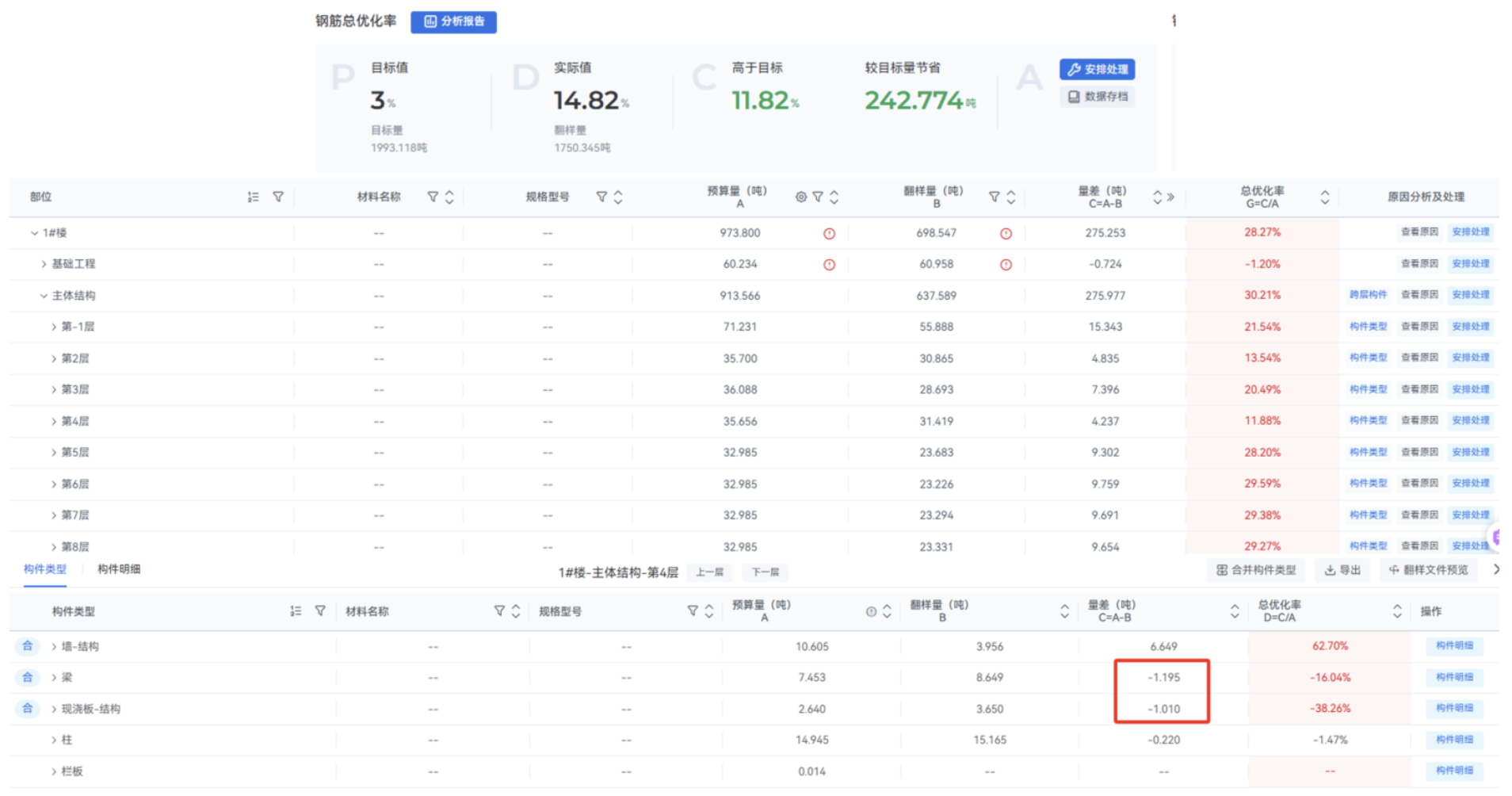

發現問題：通過PMSmart可以只觀看出標準層梁板存在負差

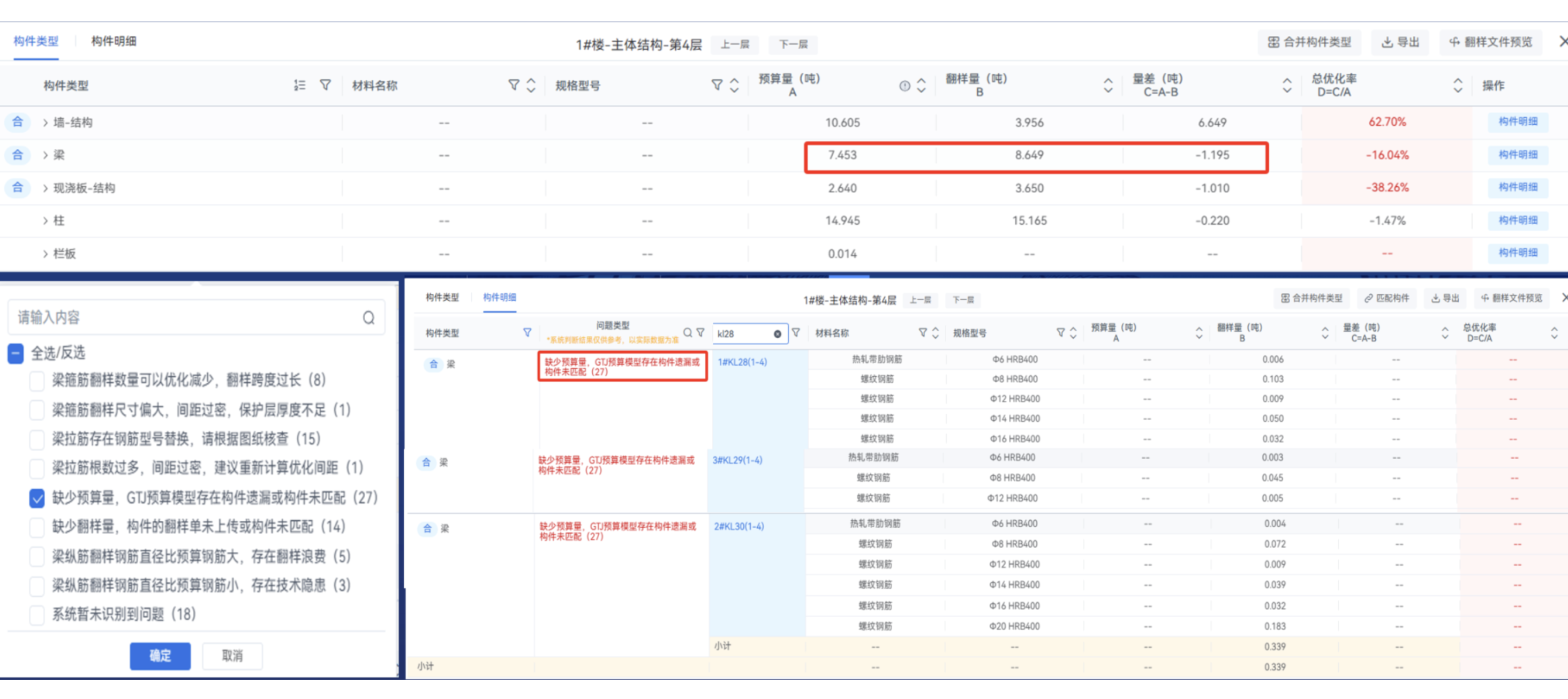

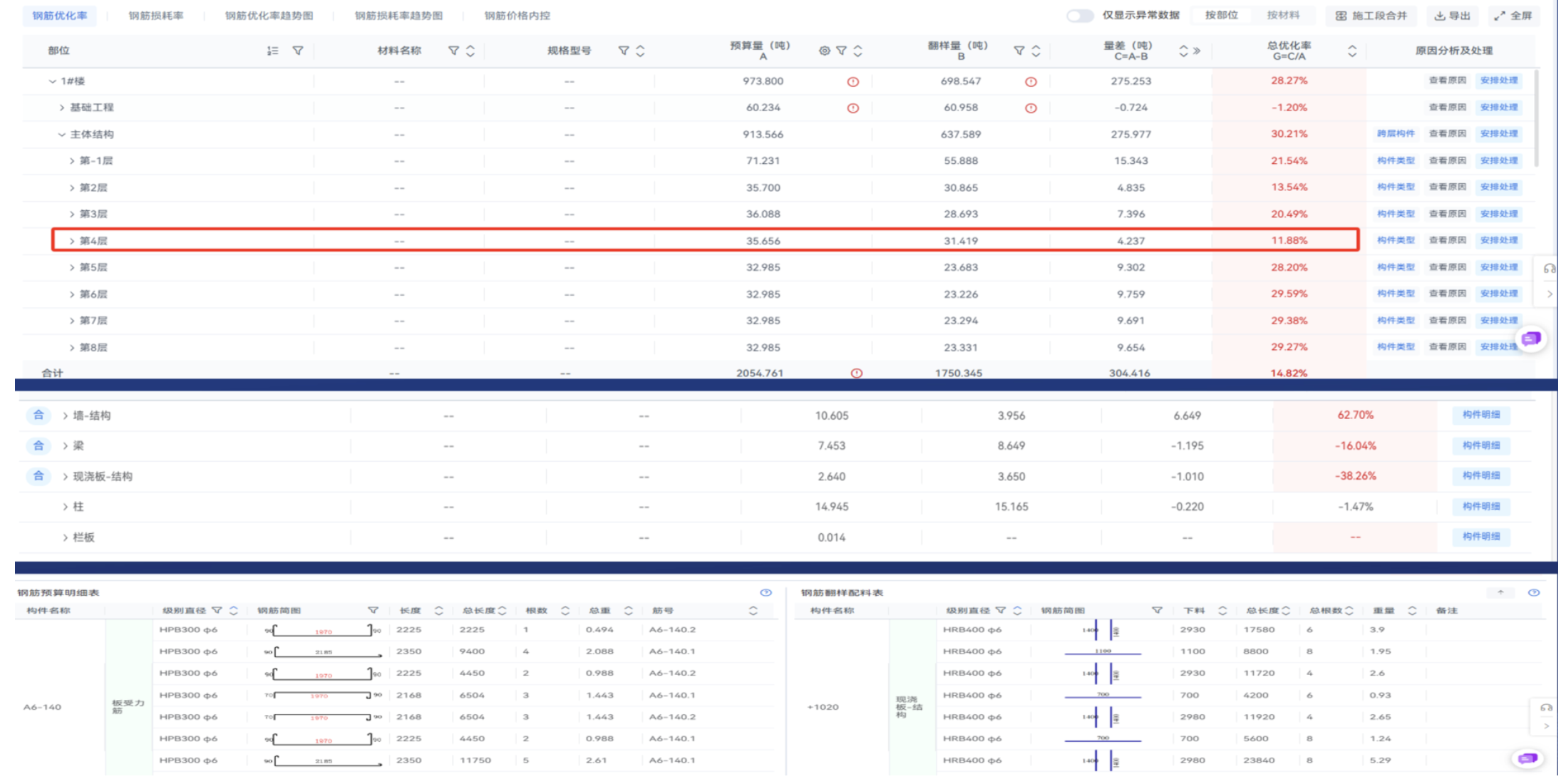

以1#樓4層為基準，對4層翻樣及預算量進行對比分析，梁、板共計翻樣量比預算量多了2.205t。

軟件應用

對梁分析：

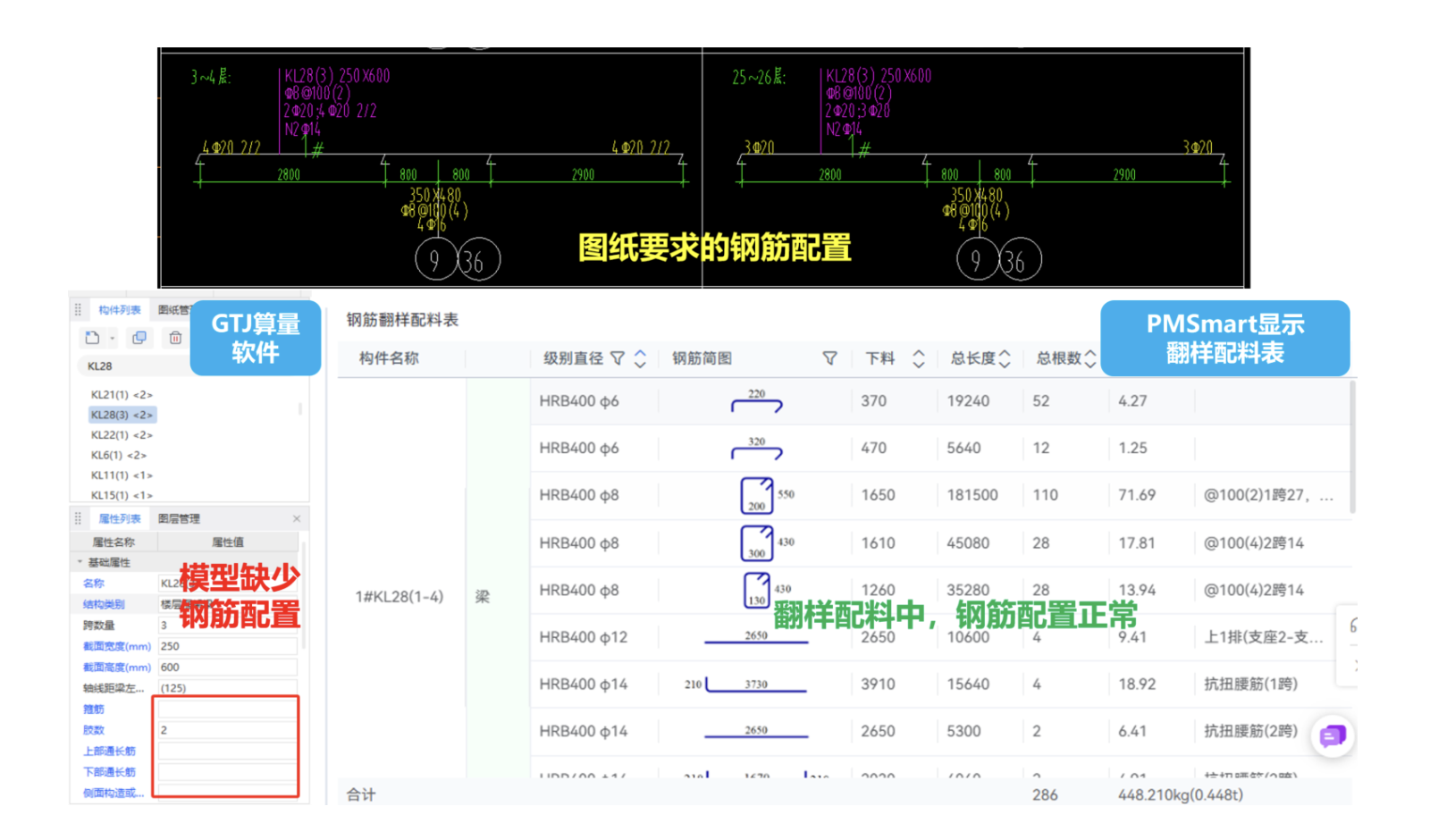

問題1：KL28、KL29、KL30預算模型中缺少鋼筋布置，每層缺少量為1.007t，2-26層共缺少25.175t。

PMSmart中直接給出問題原因：梁構件缺少預算量

建筑行業專業資訊門戶-新干線頭條

對照?qǐng)D紙后發現：

軟件應用

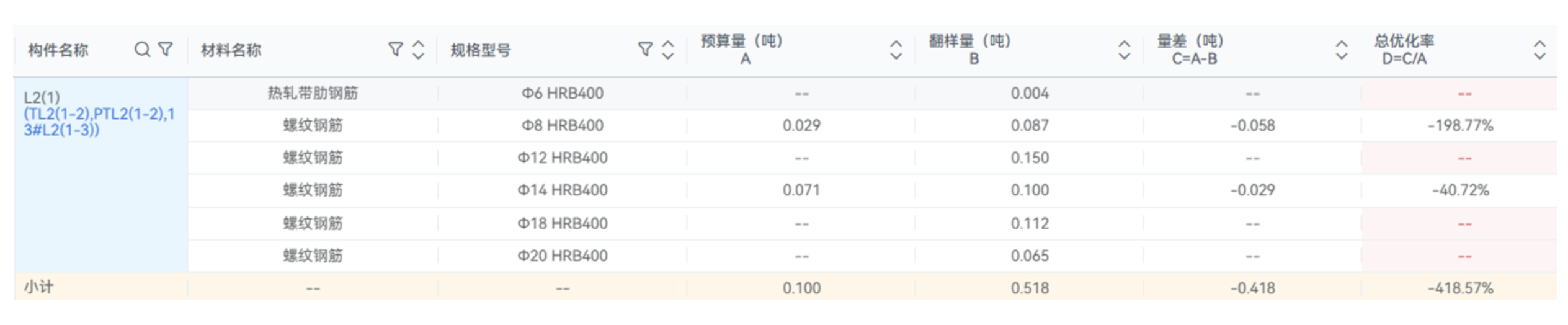

問題2：預算缺少樓梯梯步及TL、PTL的繪制，TL、PTL每層少算0.418t，全樓少算約10.87t

建筑行業專業資訊門戶-新干線頭條

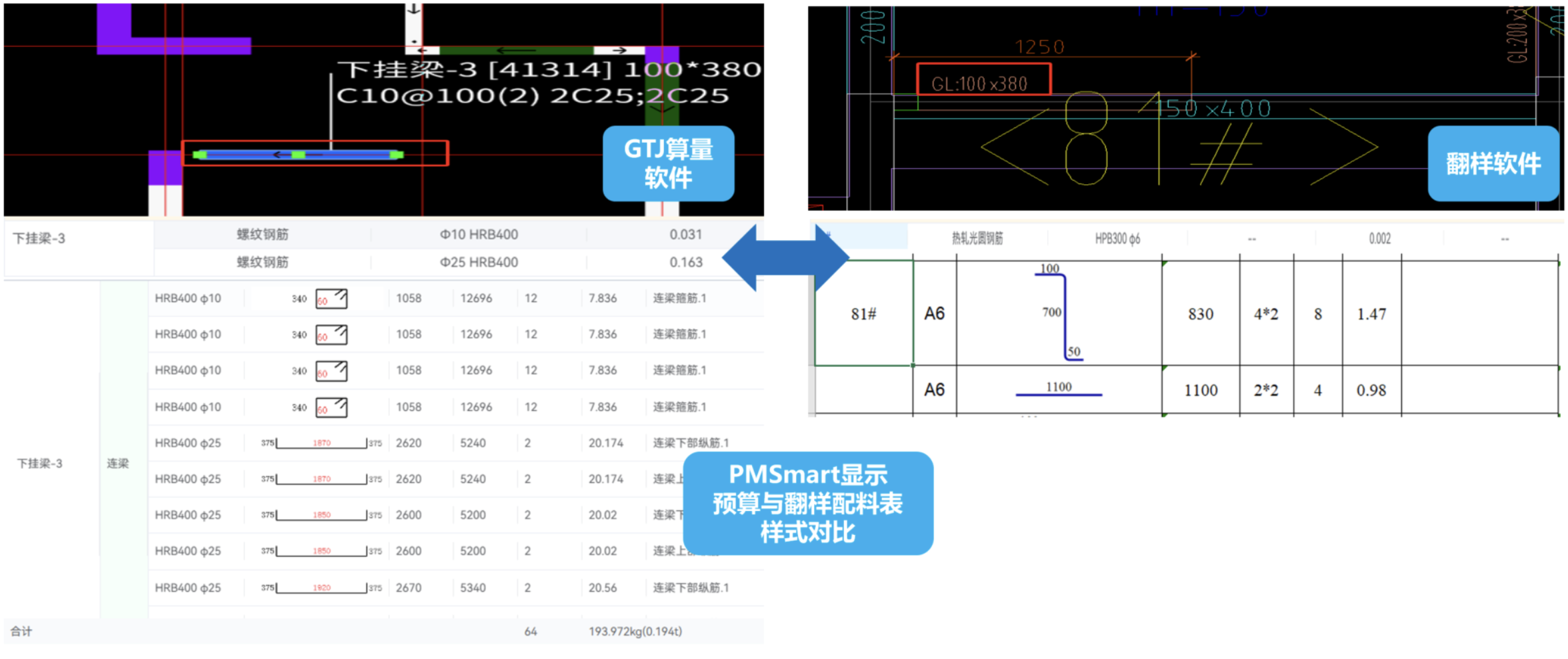

問題3：下掛梁翻樣與預算配筋不同（每層約有40處），翻樣中下掛梁配筋A(yù)6，每層重量0.095t，預算中配筋4C25，C10@100，每層重量2.014t，則每層預算比翻樣多1.919t，2-26層多出47t。

軟件應用

本問題說明：目前因?yàn)闆]有次部位具體的圖紙，翻樣和預算誰對，暫不可判斷，需要和項目人員溝通。

問題4：通過系統定位存在技術風險的梁（鋼筋少用），例如KL6，翻樣用的鋼筋是2層的配筋方式，鋼筋用小，雖然鋼筋結余0.325t，但是可能存在技術風險。本層同類型的梁還有KL25/KL26/KL12。

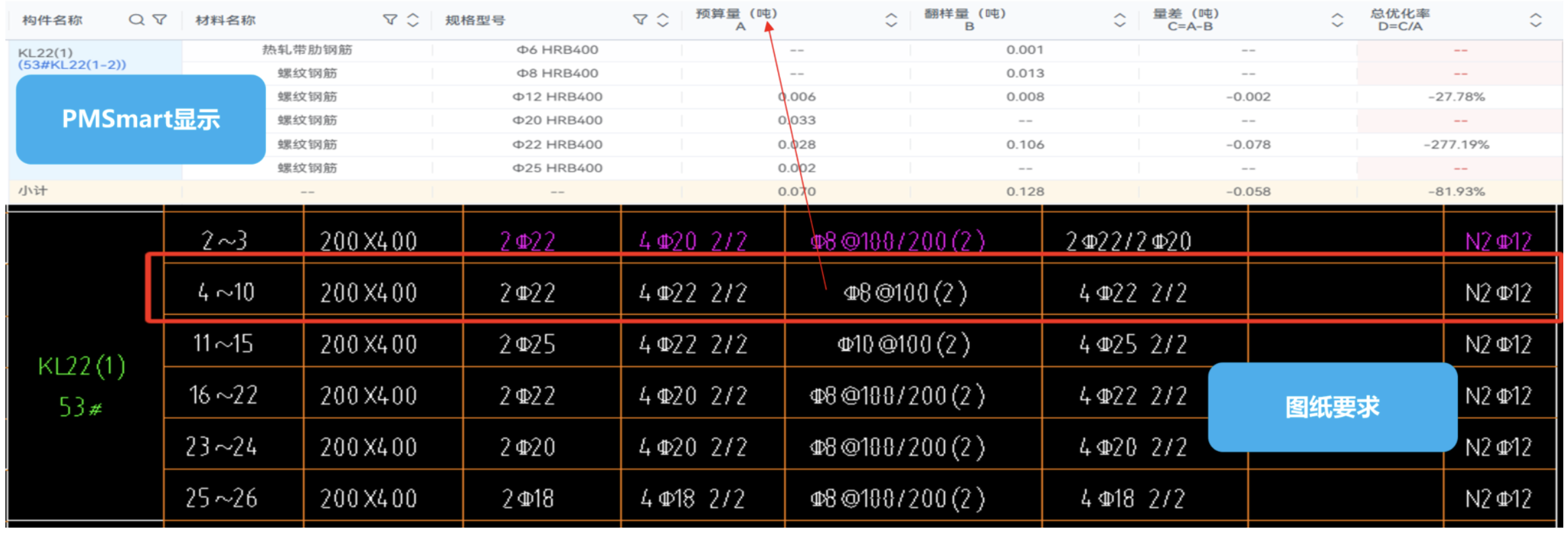

問題5：通過系統定位KL22預算鋼筋錯用問題，每層少算58kg，4-10層共少算0.406t。

軟件應用

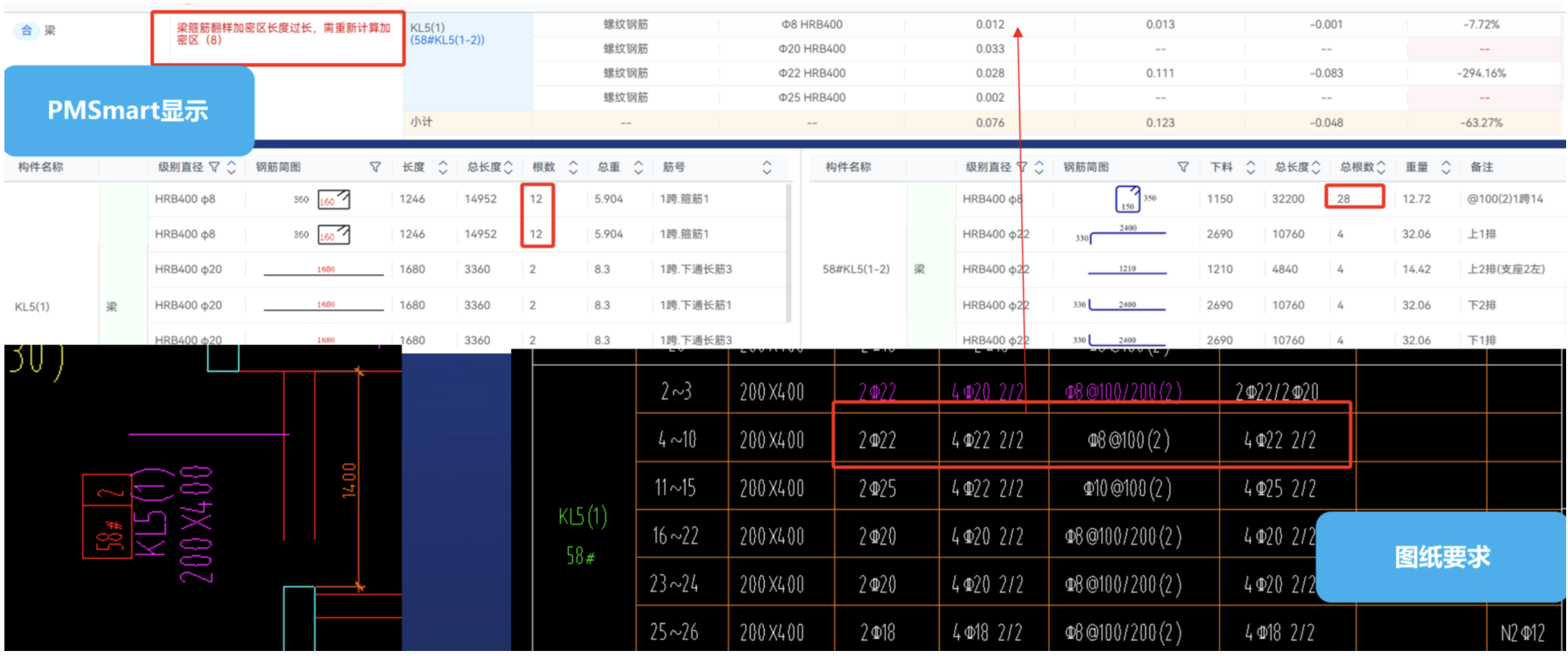

問題6：系統識別發現有8根梁加密區長度過長的問題，經圖紙對比判斷，預算加密長度問題。例如下圖：KL5，梁長1400，箍筋14根（兩根28根），全長加密；預算加密少。同時預算縱筋用錯樓層，本層少算48kg。總少算0.336t。

建筑行業專業資訊門戶-新干線頭條

對板分析：

第4層標準層，板預算量比翻樣量少了1t，優化率為-38.26%

軟件應用

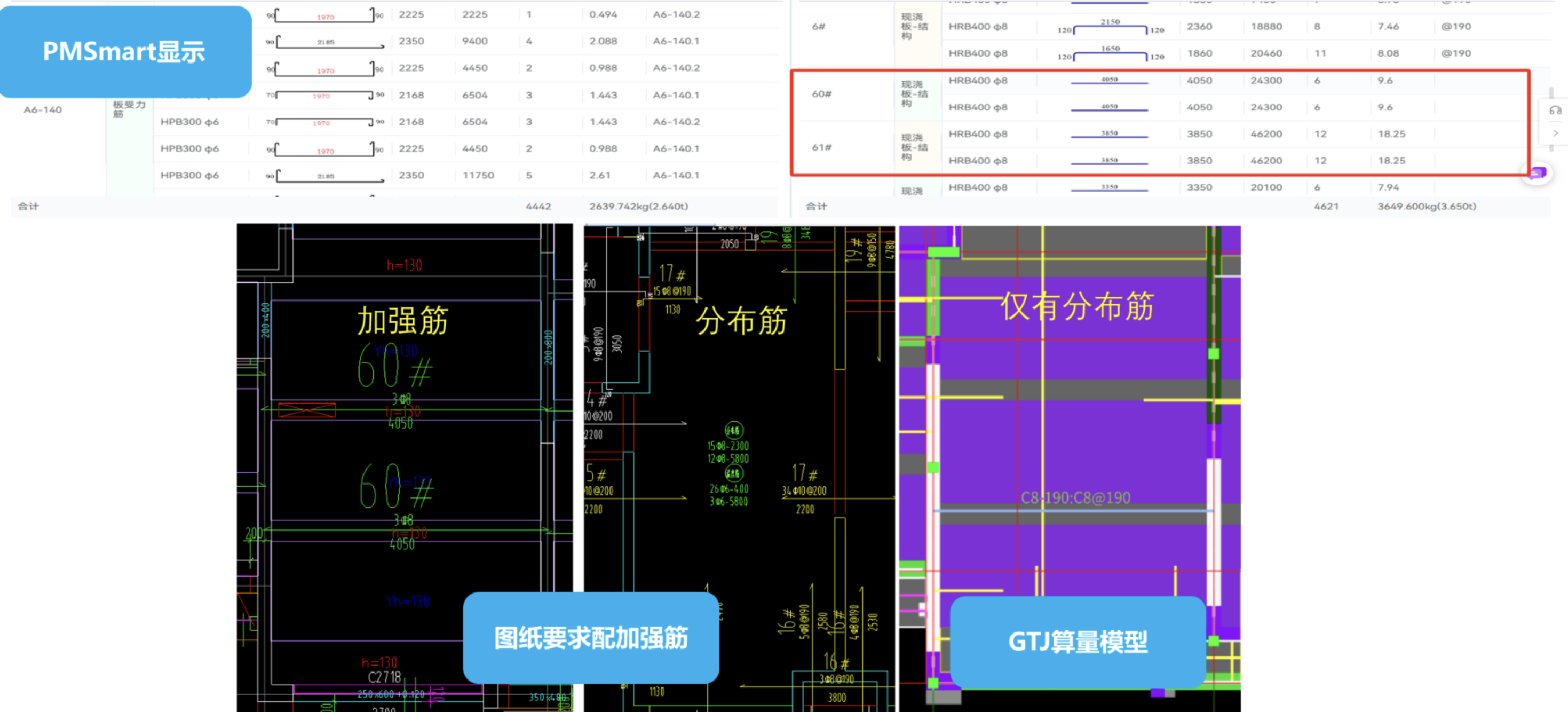

疊合板相交部位的加強鋼筋預算布置少，每層63KG，全樓約少了1.7t預算量

建筑行業專業資訊門戶-新干線頭條

對墻分析：

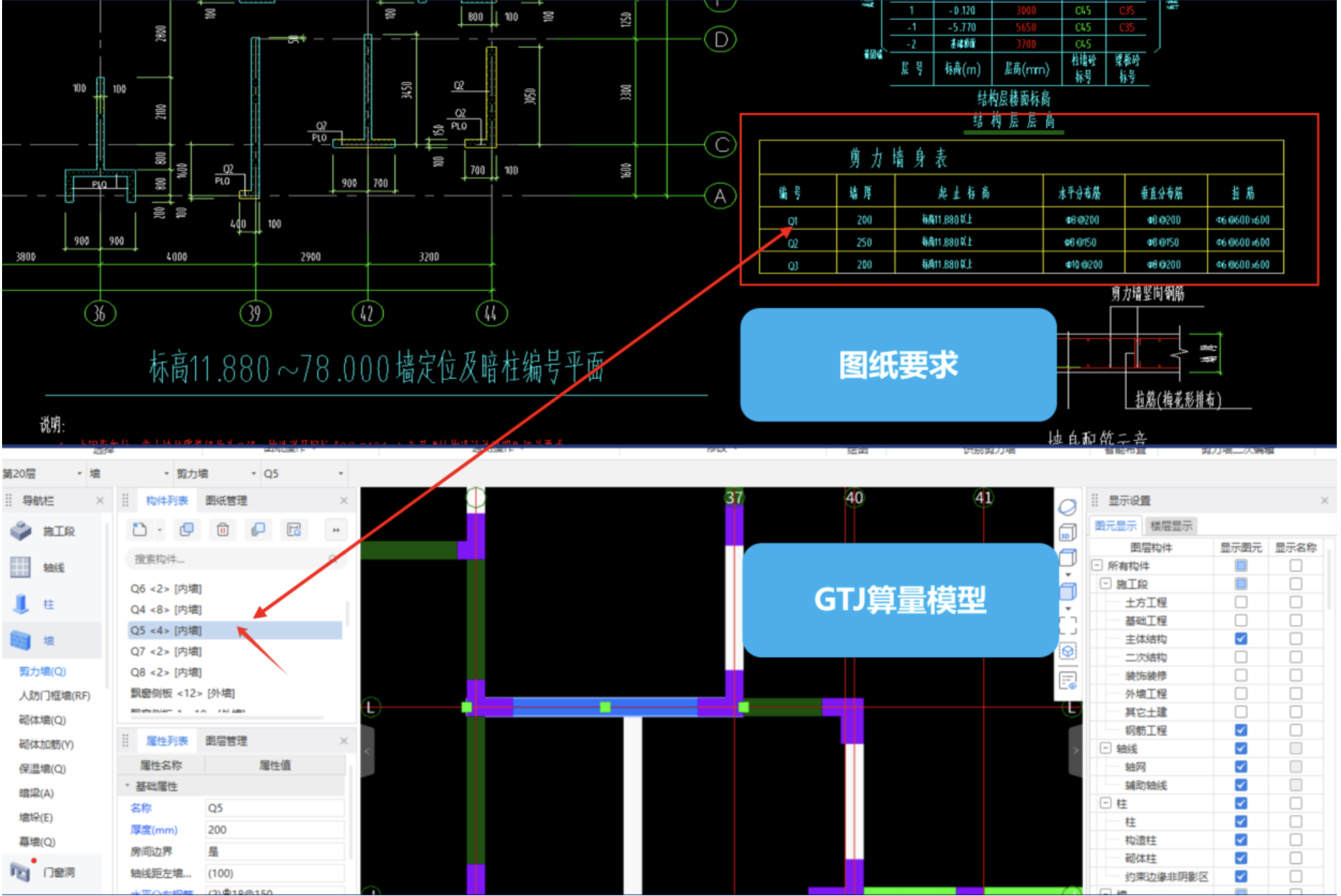

預算中標準樓層中墻布設錯誤，預算將1-4層的墻復制到了5層及以上的標準層，每層多算2.775t，全樓約省69.375t

軟件應用

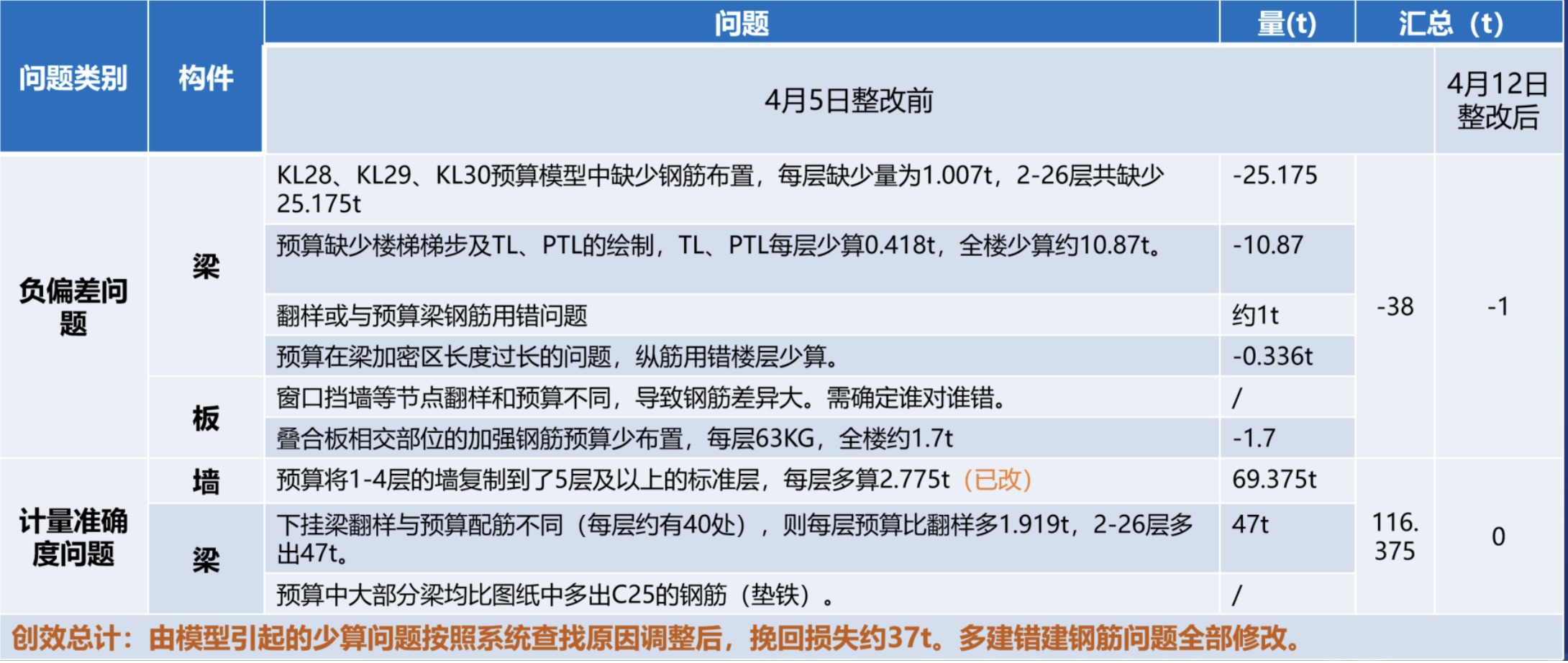

整改結果：

1#樓以4層及同構建層的鋼筋分析對比匯總

由于預算模型或勞務翻錯導致的鋼筋少算38t，按3800元/t計算，由此引發的經濟損失約14.5w元。（僅對少算匯總，多算錯算未匯總）。經按查找問題修改后，挽回?fù)p失約37t。

17#樓補充漏建模型后（詳見混凝土損耗管理分析漏建模型），鋼筋量也增加306t，同時找回?fù)p失116w

建筑行業專業資訊門戶-新干線頭條

PMSmart 模板架體策劃應用

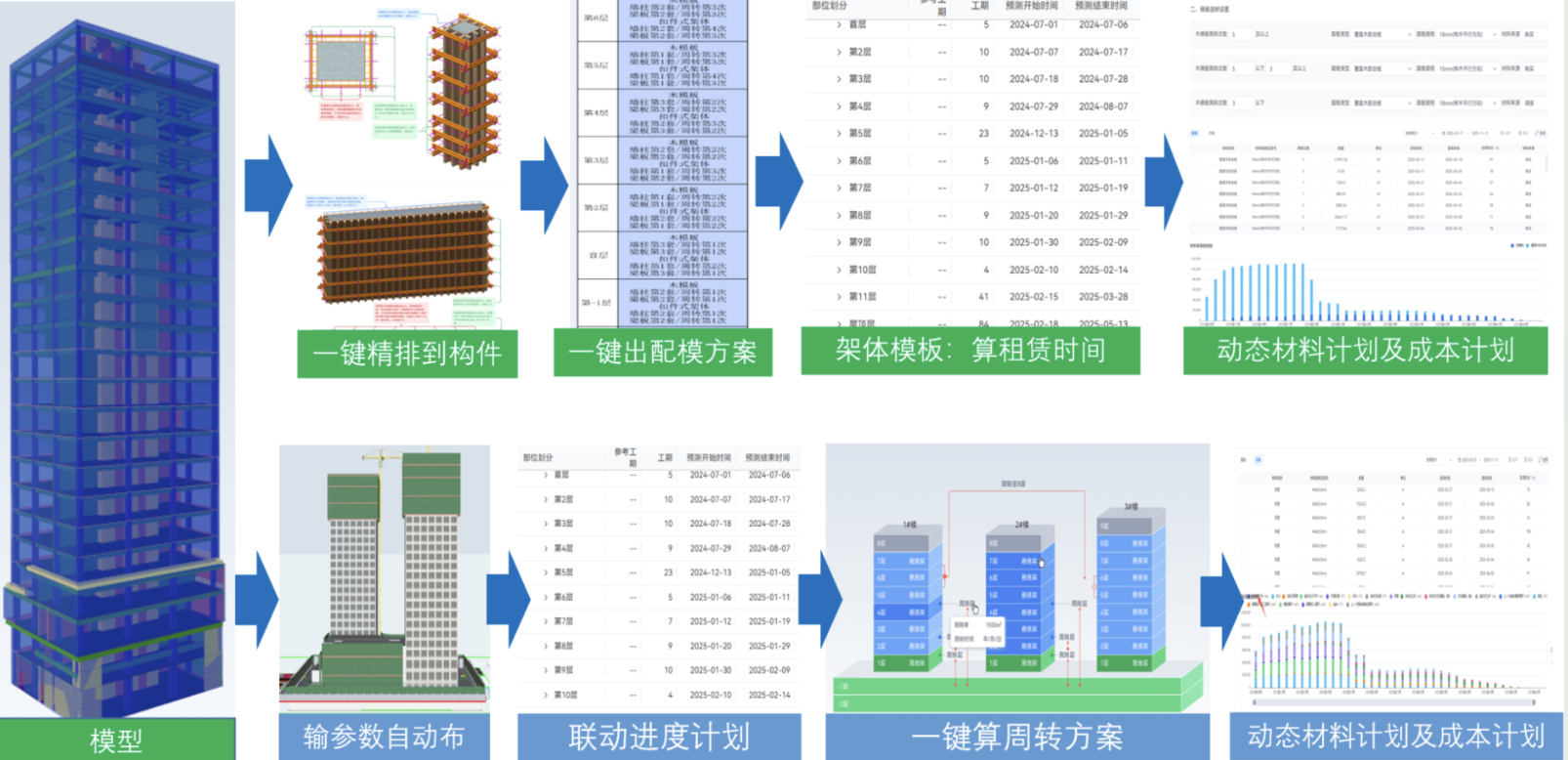

PMSmart中模板架體計算原理流程如下圖

軟件應用

PMSmart中模板內架計算

建筑行業專業資訊門戶-新干線頭條

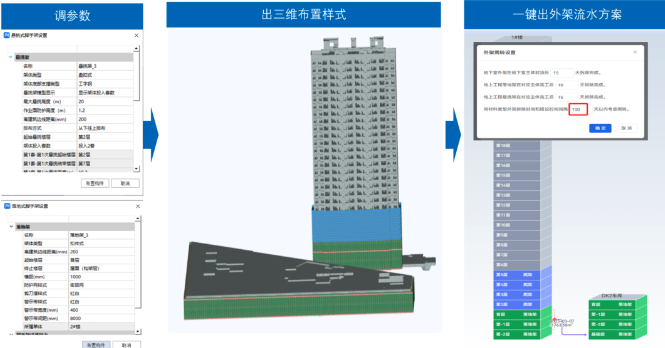

PMSmart中外架計算

軟件應用

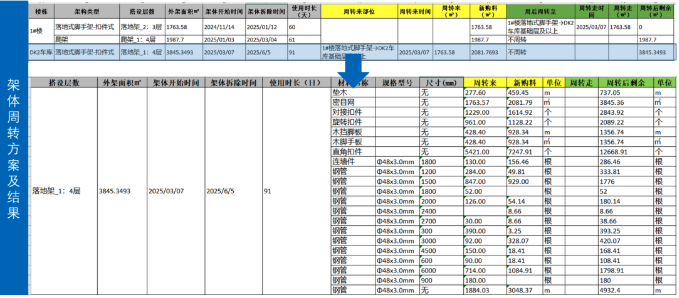

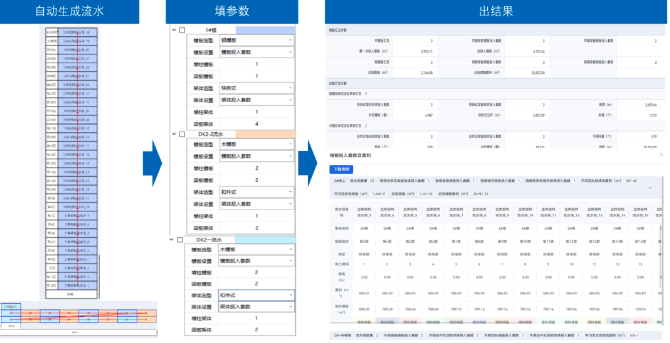

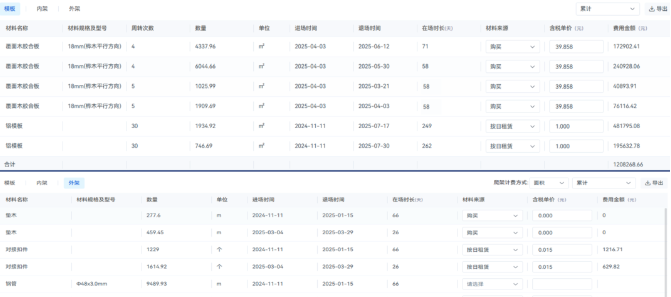

PMSmart架體周轉方案及結果輸出，導出表格

建筑行業專業資訊門戶-新干線頭條

成本監控，聯動進度，實時進行租賃材料量及租賃時間的監控，成本是否超支的監控。

軟件應用

項目對PMSmart模板架體策劃應用后的反饋：

木模算量不僅計算出基礎量，同時加入了周轉損耗及切割損耗，讓用量策劃更精準；在租賃材控制，與進度兩棟進行進退場時間及量的把控，有效避免早到或晚到造成的誤工成本；同時聯動進度計劃進行成本是否超支監控，讓成本消耗有據可依。

PMSmart進度管理應用

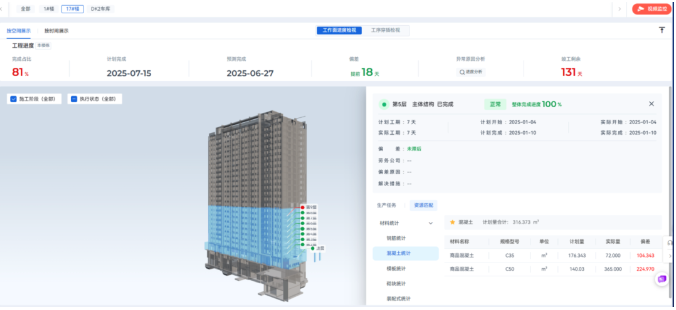

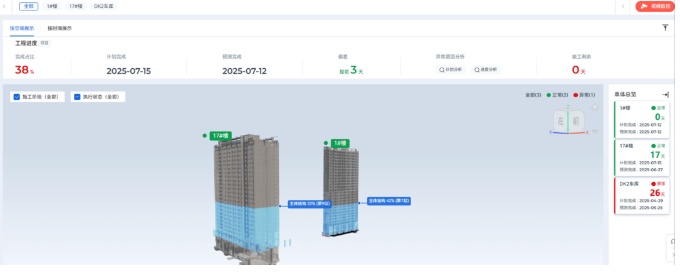

在PMSmart中，自動將項目的GTJ預算模型與進度計劃相關聯，各單體實時進度通過三維查看，直觀展示項目進度情況：

建筑行業專業資訊門戶-新干線頭條

進度與資源聯動展現，每層樓需要的物資、勞務資源情況一目了然，有效避免因物資或勞務資源不足導致的延期：

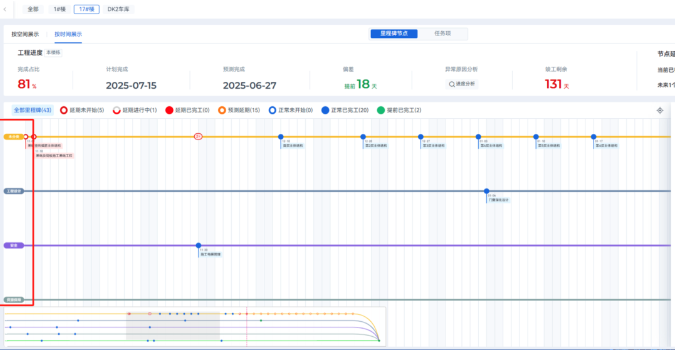

項目全面進度計劃情況，關鍵里程碑節點，全部清晰可見，方便管理者查看整體進度進展情況：

建筑行業專業資訊門戶-新干線頭條

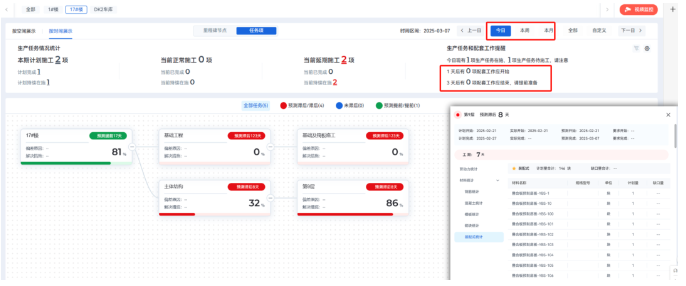

通過PMSmart日、周、月任務查看及檢視，每天生產任務及配套工作及時提醒，有效避免延期：

項目對PMSmart進度管理應用后的反饋：

通過PMSmart的進度管理，讓BIM模型+進度+資源聯動，幫助項目解決了很大部分進度管理難題，可以做到事前提醒、事中預警、事后報警；避免一天延期，就能幫我們節省4-6萬元成本。

PMSmart 寫在最后

PMSmart是項目經理的專屬工具，幫助項目提升精細化管理水平，并為項目帶來如下核心價值：

1、 管理提效：PMSmart以不增加崗位人員工作量為基本前提，借助AI算法和能力，自動連接項目主要業務數據，打通崗位壁壘，在提量測算、問題定位和原因分析等方面實現了效率和準確率的飛躍式提升。

2、 經濟創效：PMSmart通過鋼筋優化和損耗管理、混凝土損耗和過磅盈余管理以及周轉材需用策劃的全場景應用，實現項目決策煩惱少一點，項目利潤多一點。

3、 價值產出快：PMSmart通過輕量化應用和短路徑閉環，幫助項目最短時間內產出價值，過程及時決策和糾偏，最終達成精細化管理目標。

4、 風險防得?。?/span>在物資、勞務、和進度的風險防控方面，PMSmart通過PDCA循環管理手段，動態監控目標，自動發現偏差，及時提醒報警并給出解決方案，真正實現了從"經驗依賴"到"數據驅動"的跨越式管理轉型。
