一、二次結構的定義：

        二次結構指的是在一次結構(梁、板、柱、梯)施工完畢之后在進行施工的一種結構，這個一次結構在施工現場我們也常叫它封頂。二次結構不影響主體結構的受力，如果一次結構稱為承重結構的話，那么二次結構就可以稱之為非承重結構。我們常說的二次結構有衛生間反坎、構造柱、圈梁、窗臺壓頂、欄板、雨篷、砌筑、后澆帶、過梁等。

二、二次結構構件介紹：

        我們這里挑一些主要的介紹

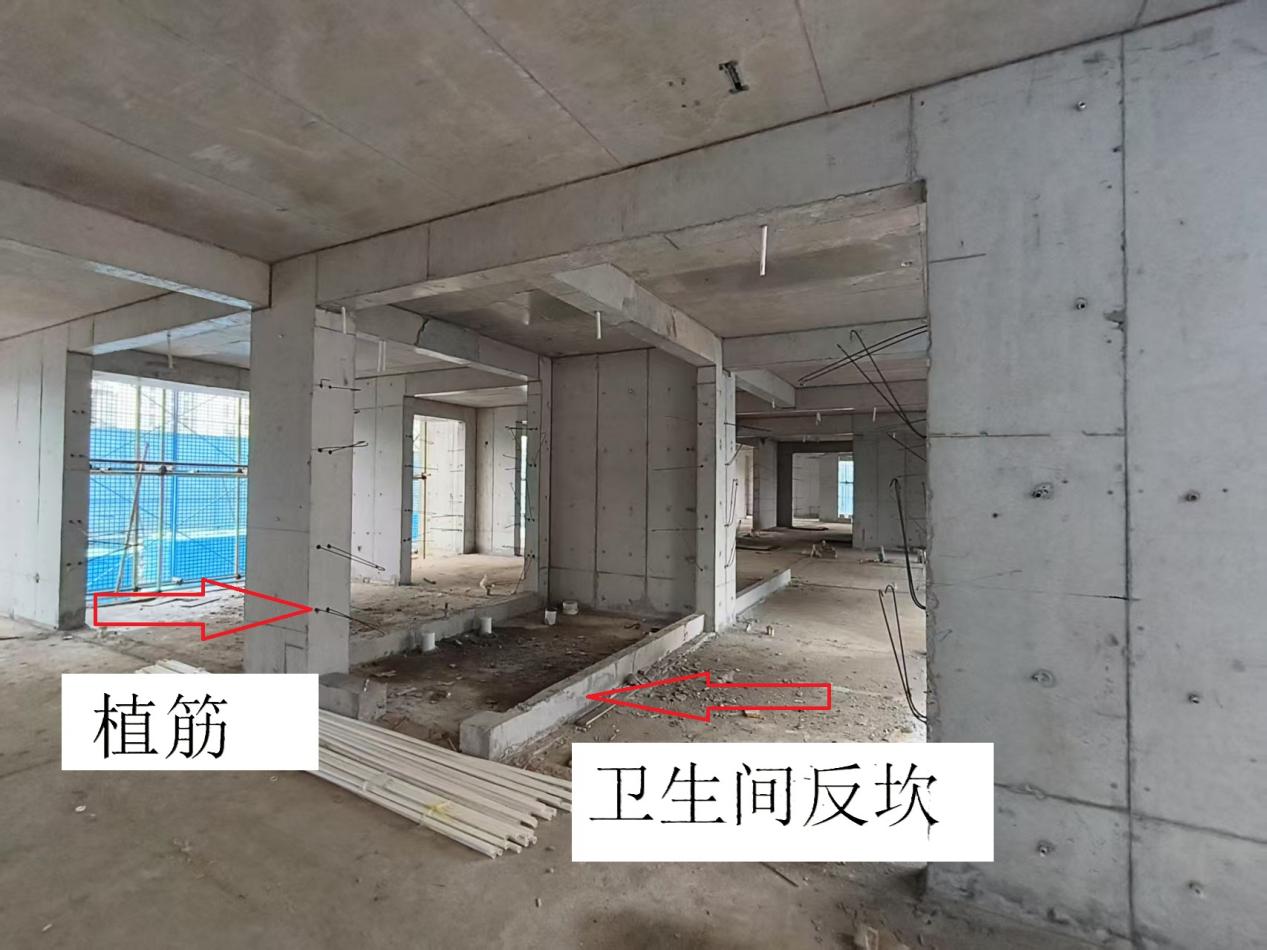

（一）（衛生間）反坎

1.位置：

        一般設置在后期會有水房間的墻底部（衛生間、淋浴間居多，有的設計也會要求廚房設置），這個具體看設計說明，設計說明沒有具體要求的，只在衛生間、淋浴間設置即可，其他的不用考慮。四周均設置。

2.寬度：

        同墻寬。

3.高度：

        成活地面起200mm以上?！具@里說下如果你的成活地面（也就是建筑地面）比你的結構地面高100mm的話，那你的坎臺高度就是300mm高】

4.混凝土的強度：

         不低于C20(一般圖紙也會有說明)

5.衛生間坎臺是否需要有鋼筋：

        這個沒有規范要求。一般為素混凝土，有的設計為了增加它和主體的整體性也會要求增加鋼筋（不過很少見）。

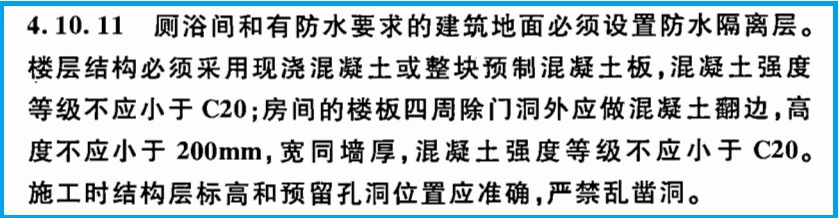

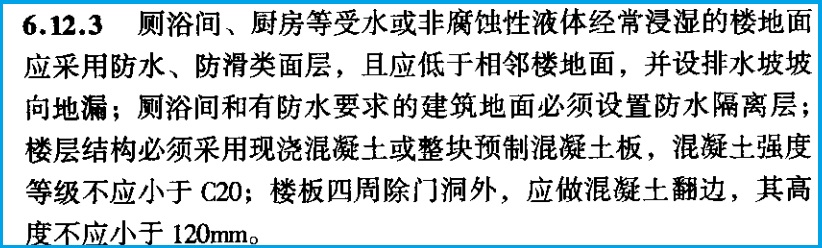

6.規范：

        GB50352-2005   民用建筑設計通則

        GB50209-2010建筑地面工程施工質量驗收規范

        有些砌筑規范中也有說明例如22G614-1砌體填充墻結構構造

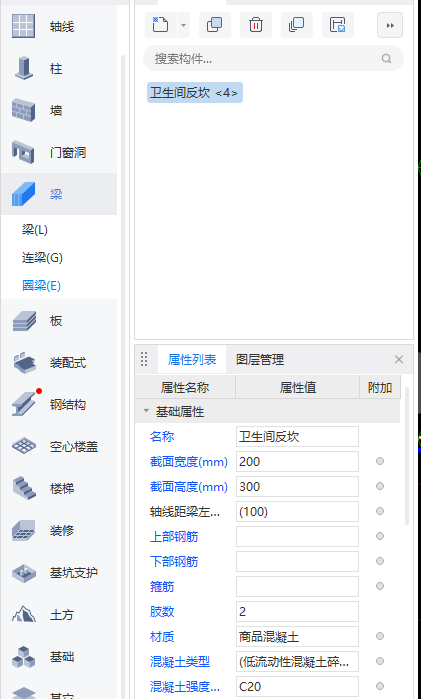

7.廣聯達操作:

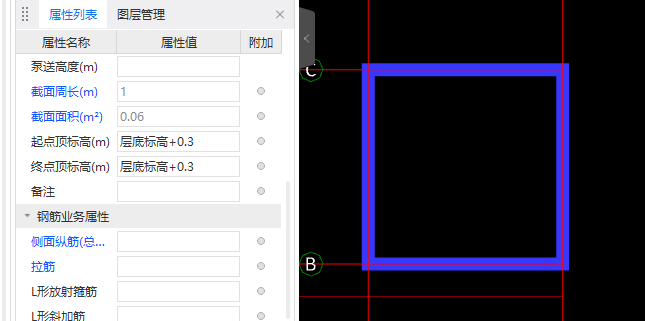

        用圈梁布置，設置好高度寬度，刪除鋼筋信息。設置好標高屬性，按照墻的位置首尾相連布置。套定額按圈梁定額套取即可。

（二）砌筑

1、砌體

簡單聊聊：

（1）砌體砌筑時，沒有要求說必須要在底部加幾層小磚這個說法，底部小磚的目的就是為了磚層數的要求（俗稱找行）。比如說：窗臺的高度、門口的高度都會受到磚行的影響。

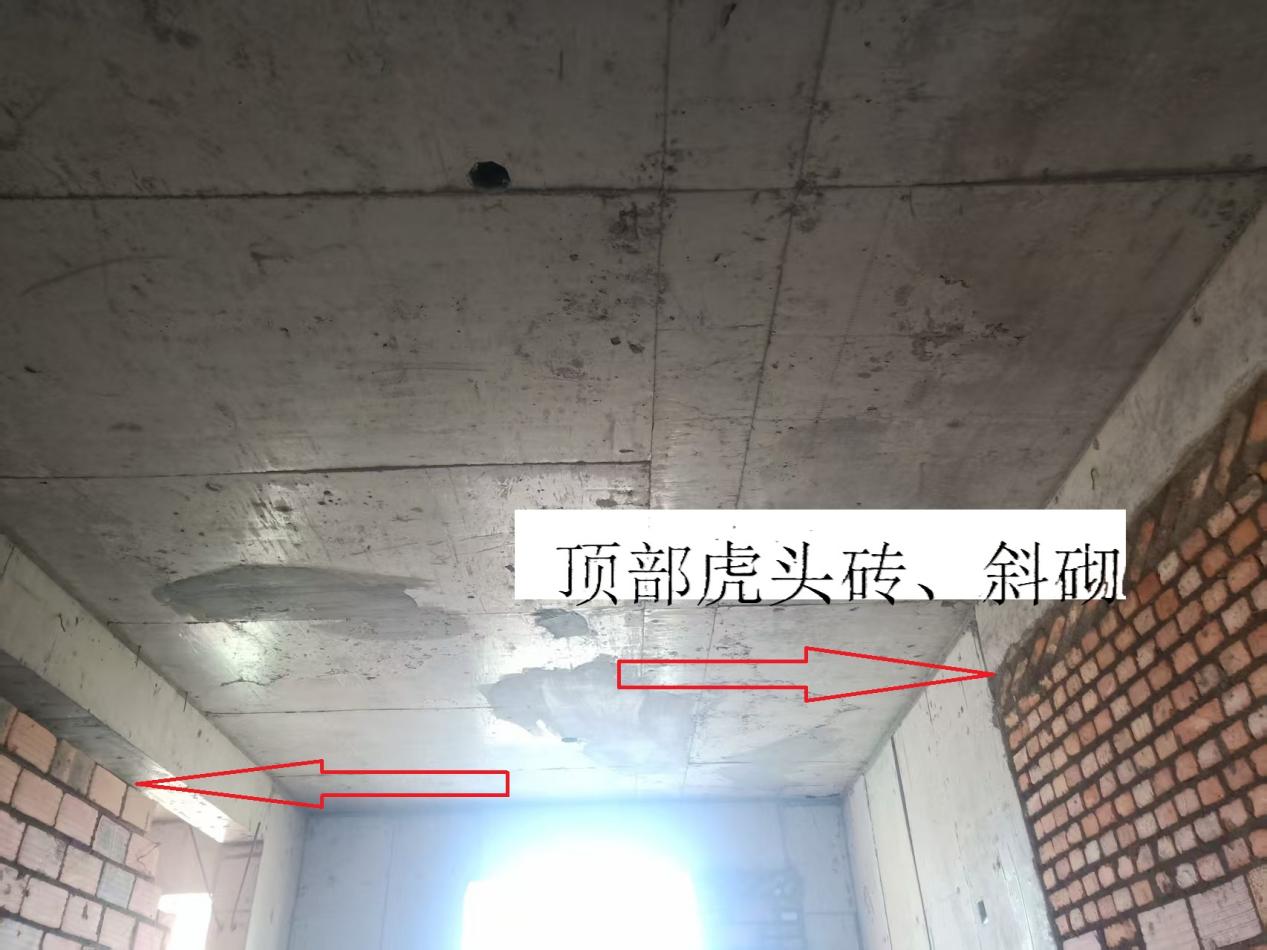

在一個上面的斜砌（虎頭磚)這個要求是底部磚砌筑完2個星期才可以補。目的就是為了砌體沉降的更好，減少后期抹灰的開裂。有些磚是不能在潮濕的地方使用的（比如蒸壓加氣混凝土砌塊磚），所以說，砌體這塊可能會有好幾種磚，這個一定要看好設計說明。別的砌筑規范這里不提，對造價意義不大。

（2）繪制的時候按圖紙正常繪制就可以了，頂部不在同一平面上的，可以后期用自動平齊板修正。

（3）套定額的時候區分3.6以上的和以下的就可以了。

（4）砌塊定額有標準磚的問題解答

        有的小伙伴問，加氣混凝土砌塊的定額中怎么有普通磚，我這里說一下有幾種：虎頭磚、門窗口補強的磚（干過施工的都知道，固定窗戶、防火門等需要打射釘或者打膨脹螺栓，這里就需要強度高一點的磚，施工中多用標準磚，還有就是為了錯縫，有的也會用標準轉）

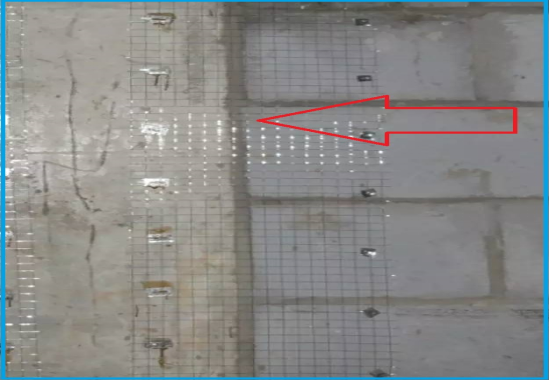

（5）不同砌體交接處掛鋼絲網（網格布）問題

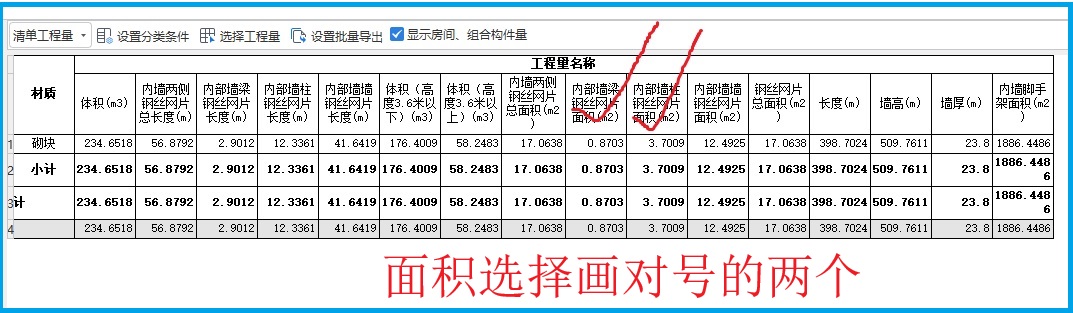

        這塊還涉及到一個不同砌體交接處和墻和梁交接處粘貼網的問題，有的會直接要求是鋼絲網，有的說是網格布。我們現場施工用到的網格不比較多一些。圖集要求是每邊不小于100mm，也就是網格布的最小寬度是200mm，但是定額規定計算寬度是400mm(吉林省定額）。這個位置是內墻與梁柱交接。這里注意過梁、構造柱、圈梁上是沒有網格布的。

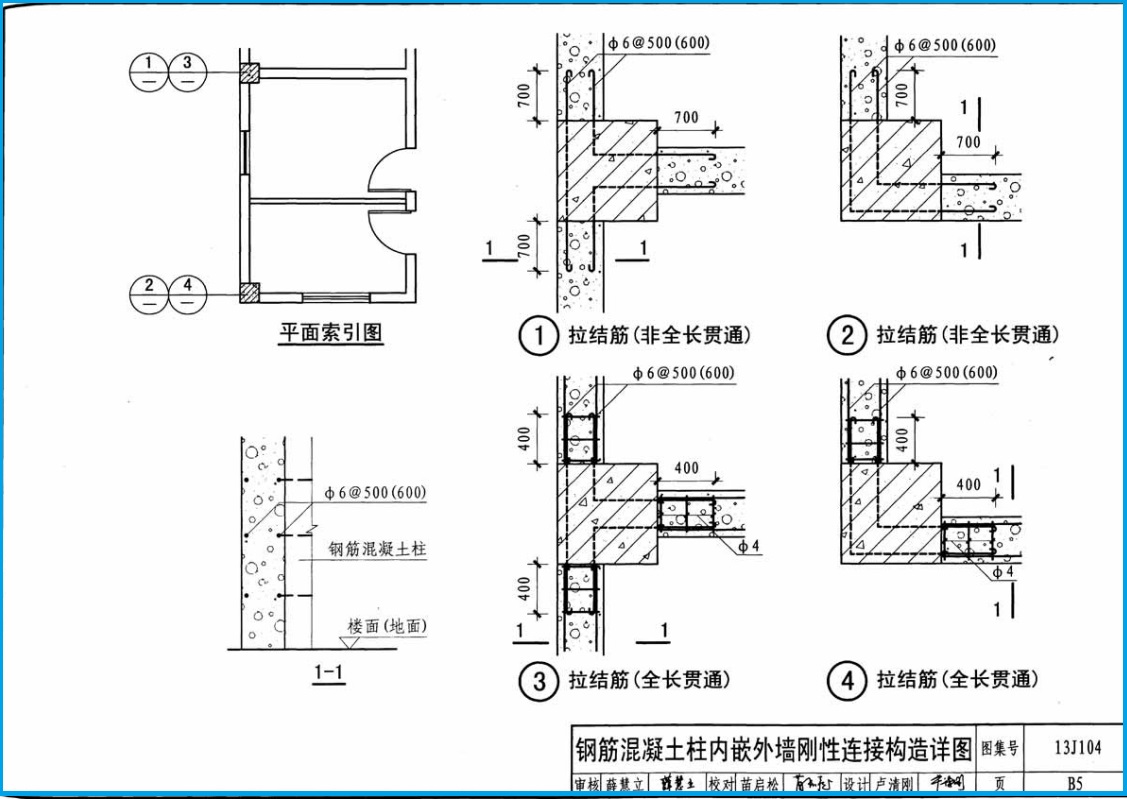

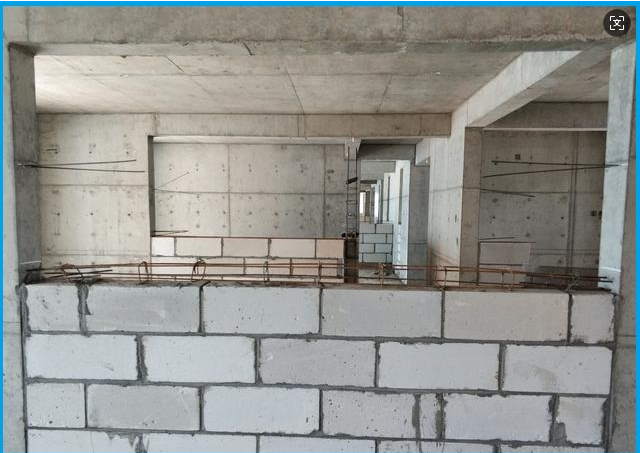

2、植筋（有的設計要求預埋鋼筋，這里我們只講植筋）

（1）植筋的長度：

        植筋的長度根據墻長來決定。這里面咱們說下墻長大于700mm的植筋長度，我們一般的下料長度會在1000mm。這里包括植入的深度10*d且不小于100mm(d為鋼筋的直徑）+外露直線長度不小于700mm+彎鉤10*d且不小于100mm。這里沒有考慮彎折部分的長度。這個跟砌體的品種有關系，具體應該看設計要求的圖集。

（2）植筋一般為Φ6，一般是120mm墻一根，240mm墻2根。這個設計說明中一般都會有。番外話：墻段長度小于100mm（120mm）時墻段應做成混凝土墻，這里面也會配置鋼筋，如果是植筋的話，要植入D8的鋼筋。

（3）植筋的間距是不大于500mm一道，這里要根據磚的高度來選擇間距。比如240*115*53mm的標準磚，這里平放的話是8層磚做一次拉筋，基本是500mm一道?，F(xiàn)在蒸壓加氣混凝土砌塊磚的尺寸有很多種，我舉例一種600*200*200mm，它的灰縫大小基本在15mm左右，這樣就是430mm一道拉筋。

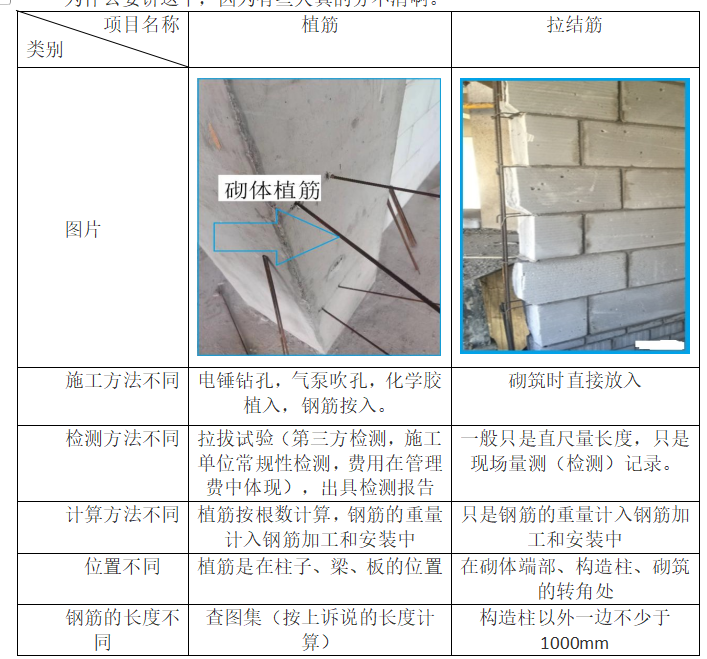

（4）植筋與拉結筋的區別

    為什么要講這個，因?yàn)橛行┤苏娴姆植磺灏　?/p>

（5）廣聯達建模

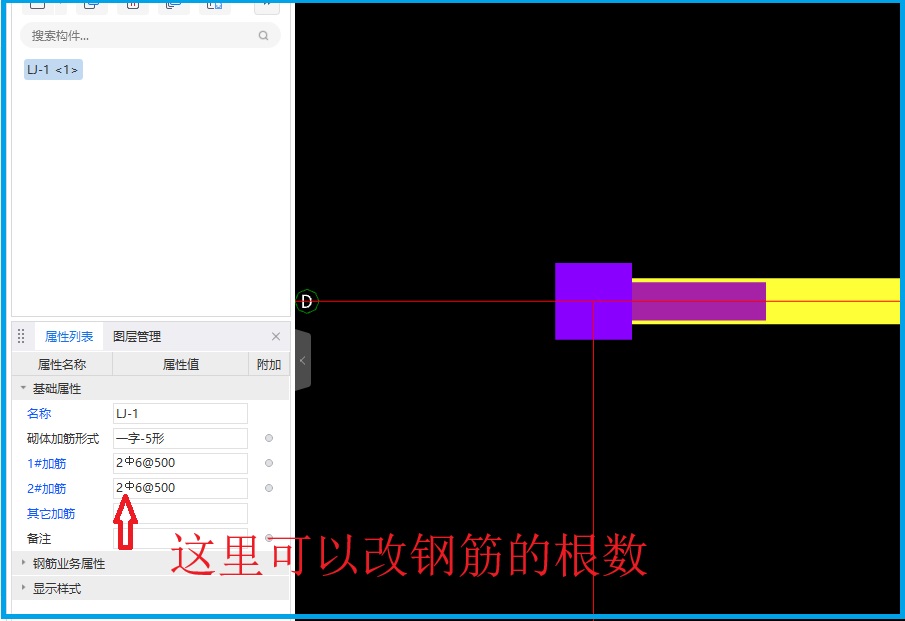

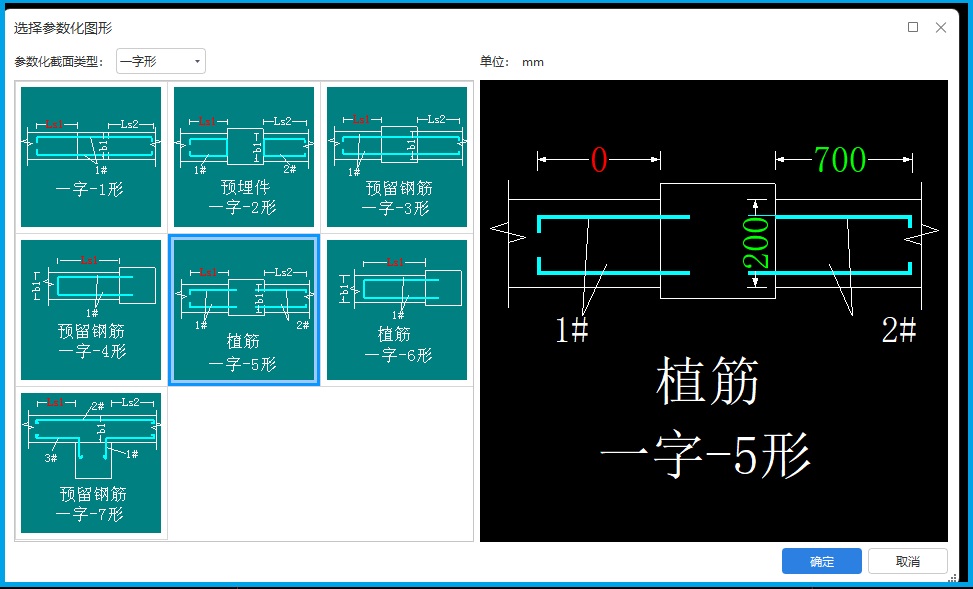

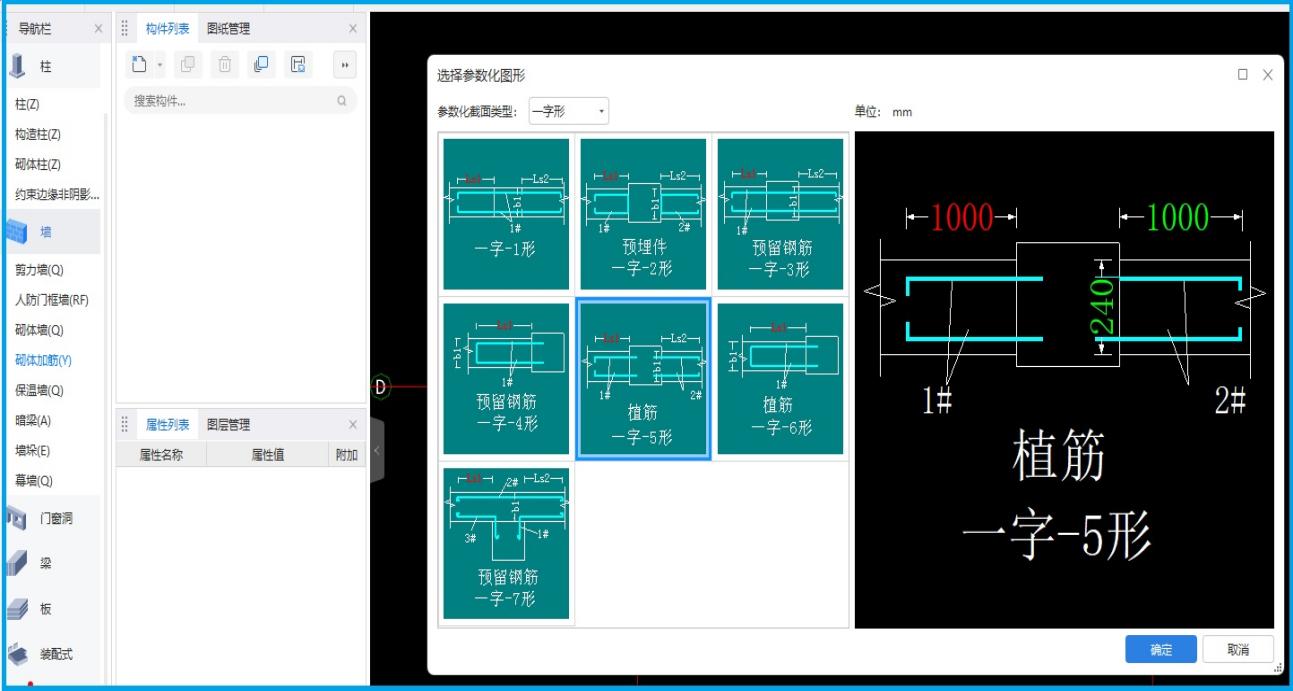

         柱子和墻繪制好后，在墻中選擇砌體加筋，新建砌體加筋，選擇一字型選擇5，修改數據，點擊確定。畫到相應的位置。（這里千萬不要自動生成，一定要像我這么選，現場就是這么干的）如下圖：

（三）構造柱

1.構造柱的設置位置

        轉角處、自由端處、不同砌體交接處、墻長超過5m中間需設置構造柱、墻長大于層高的2倍等（這個一般設計說明中都會體現。（這里對于造價結算很重要，我們一定要在砌筑之前，將構造柱位置圖打印出來，讓建設單位和監理單位簽字蓋章，以此作為結算的依據。

2.構造柱的高度

         沿墻全長布置。計算的時候按實際高度計算。

3.構造柱的寬度

         按設計要求，設計無要求，一般是寬度與墻厚相同。

4.構造柱的混凝土強度

        按設計要求，設計無要求，一般按C20/C25考慮。

5.構造柱內的拉結筋

        這個我們之前和砌體的植筋做過比較，這里不過多描述，但建模的時候別忘了這里的鋼筋。

6.抱框柱

        有的時候圖紙會說超過門窗超過2.1m寬，兩側要加抱框柱，其實這個抱框柱就是帶馬牙槎的構造柱。不過這里設置的時候需要注意，有的不是柱子而是兩根鋼筋。下面我給大家演示一下：

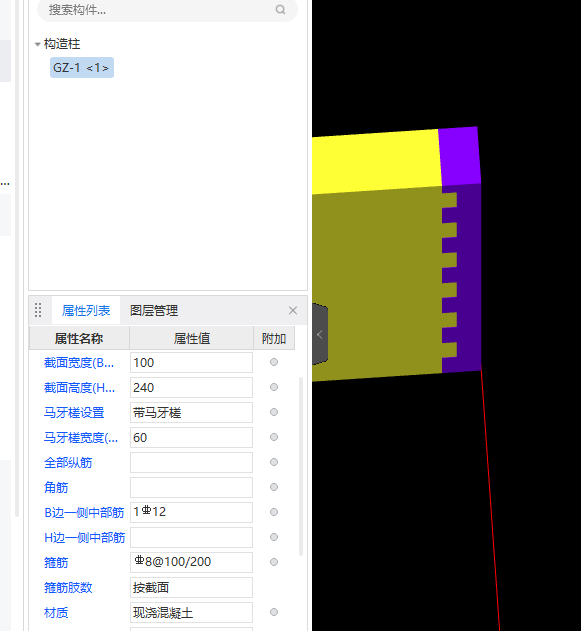

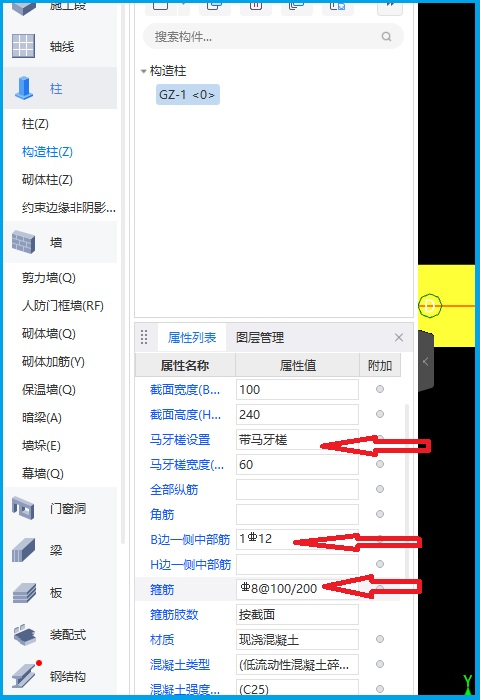

第一步建立構件

        這里畫箭頭的地方是需要注意的，這個一定要選帶馬牙槎的，寬度一般是60-100mm，這個一般的砌體規范上都有說明，這里我們不過多介紹，可以選擇不修改，鋼筋兩根，可以后期編輯中修改。最重要的是這個構造柱和柱子是一樣的上面都需要加密的。這個加密的范圍有的設計會規定加密的高度，沒有的話就按正常加密就可以。這個加密的范圍在下面的鋼筋業務屬性中改，插筋構造選擇設置插筋（這里因?yàn)槲覀兪呛箦^固方法，所以選擇這個。如果有些是預埋的鋼筋可以選擇縱筋錨固。）

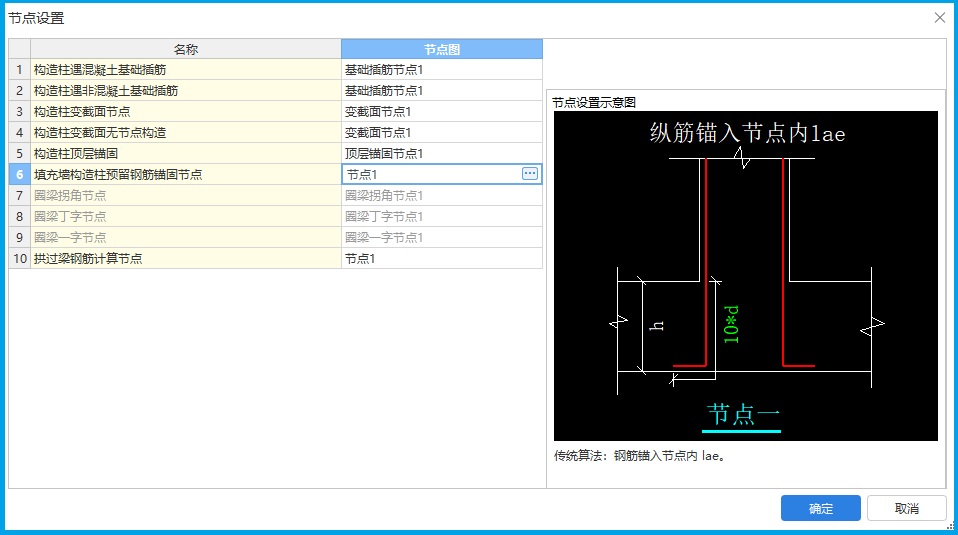

因?yàn)槭侵步?，我們需要把這些節點的數值改一下。將LAE改為10*d。

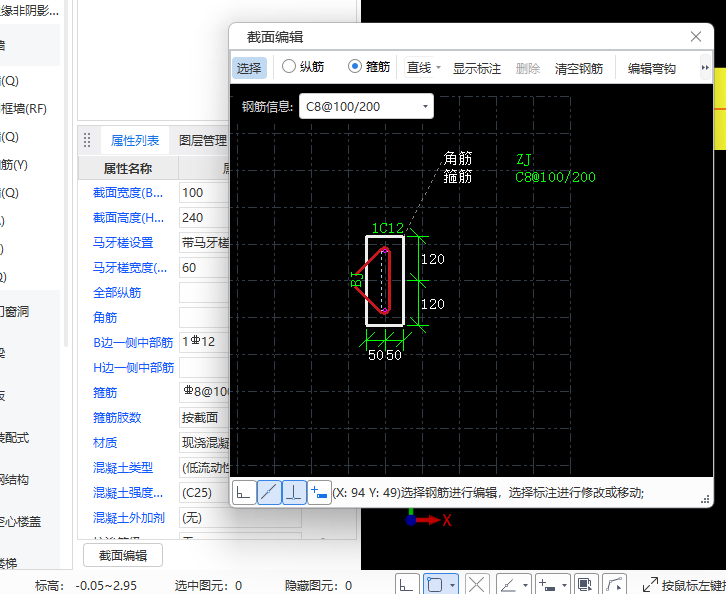

修改縱筋和箍筋的位置、根數、樣式。

按圖紙要求不知道相應的位置即可。

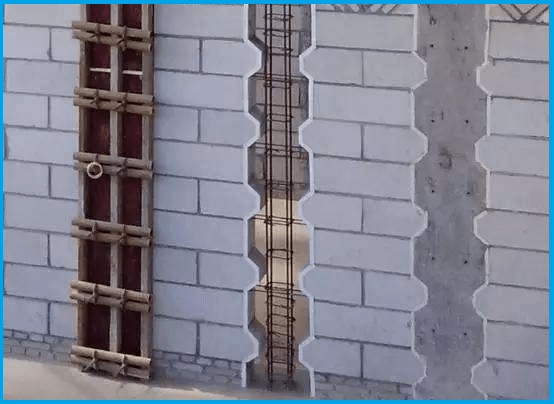

7.構造柱帶馬牙槎和不帶馬牙槎的區別

         我們在結構的圖紙上有時會看到和柱子一樣的柱子，但是標明是GZ1（構造柱），這個柱子就是不帶馬牙槎的柱子，那這樣的柱子可不可以用正常的框架柱畫呢。答案是不可以，原因是這些柱子和主體結構不是一起澆筑的，屬于二次結構的柱子。因此不管你是預留埋筋還是后期植筋，鋼筋的重量是不一樣的，這里面會多一個鋼筋的搭接。而凡是砌體內的構造柱都是需要馬牙槎的構造柱。

（四）圈梁

1、圈梁的位置設置

        砌筑的高度超過三米，中間需要設置圈梁，層高超過四米，每兩米設置一道圈梁。墻頂是自由端的時候設置。（一般設計說明中會有)

2、圈梁的長度

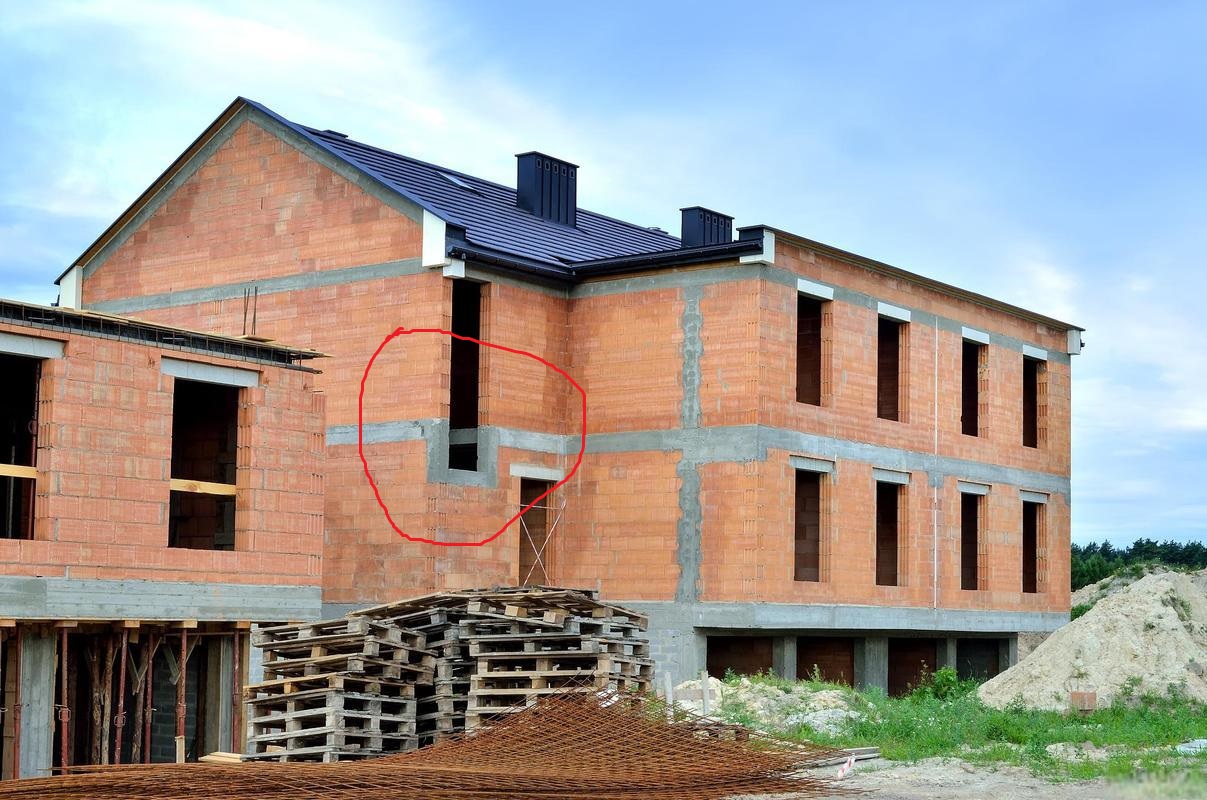

        如果兩側是柱子（如上圖），基本上是后錨固（也就是植筋）。如果兩側是構造柱，那就是直接錨固。這個長度就是整道墻的長度。

3、圈梁的寬度和高度

        寬度和墻寬一樣，高度一般圖紙會有說明。

4、圈梁的強度

        有設計按設計要求，沒設計按C20/C25考慮。

5、廣聯達設置

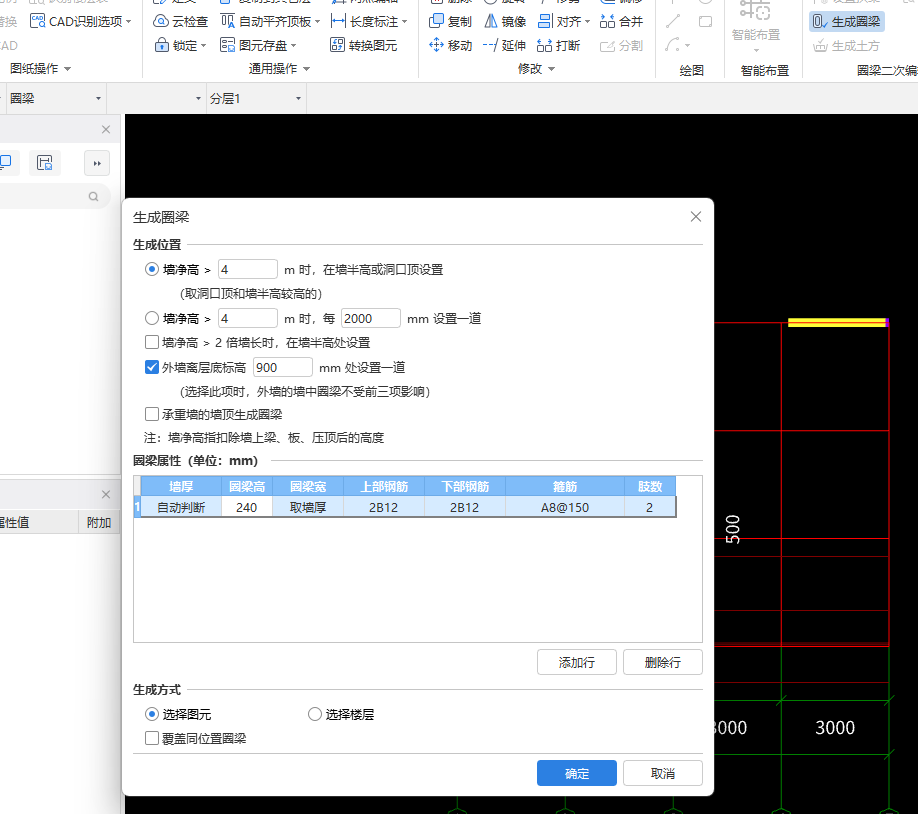

        梁-圈梁-生成圈梁(按下圖選擇），也可以一道一道墻畫。

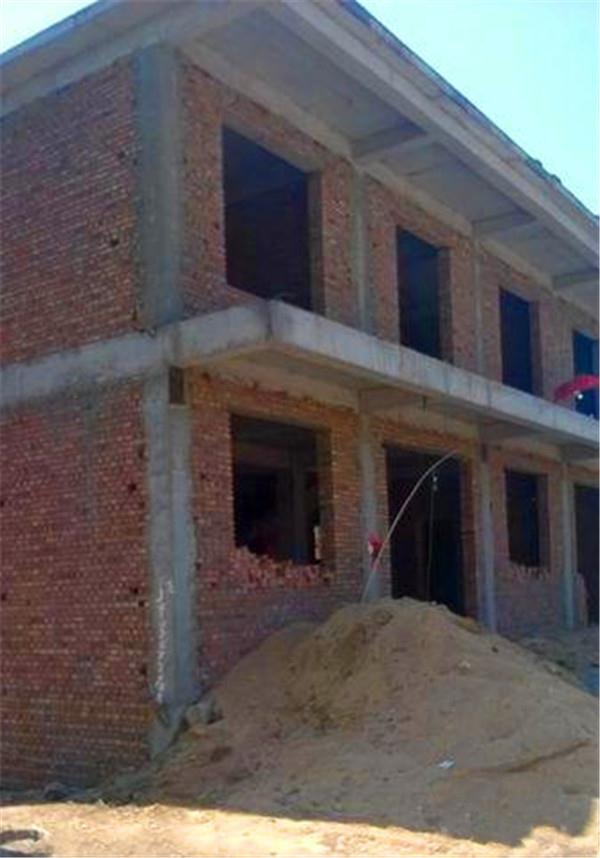

        第一種情況是洞口（門口）上有過梁的時候，一般這種情況是圈梁的代替過梁。第二種情況是墻上沒有洞口的時候。第四種情況其實是有的設計會要求窗底下設置板帶，可以選擇這個。第五種情況是磚混房（現在比較少見），這種房子墻是承重墻，先砌筑墻體后澆筑圈梁、構造柱。下面我配個圖。

6、圈梁的連接

        圈梁大多數是首尾相連或者兩側錨固道支點處中間不斷開，但是也有額外情況，比如遇到洞口是，中間是可以斷開的。這種情況我們通常叫洞口上方的圈梁叫附加圈梁，附加圈梁與原有圈梁的搭接長度≥2倍的兩梁之間高度但不小于1m。圈梁與過梁相遇，截面不同時，兩者取大值。

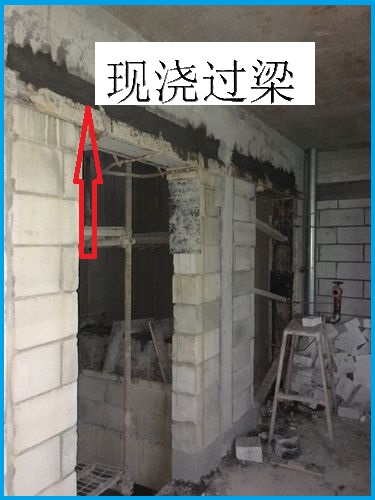

（五）過梁

1、過梁的位置設置

        洞口寬度超過300mm，就需要設置過梁。

2、過梁的長度

        洞口長度加500mm（一端250mm),如果過梁一段長度不足250mm，可以向上或者向下不足長度。

3、過梁寬度與高度

        寬度同墻寬，高度按照?qǐng)D紙?jiān)O(shè)計要求。

4、預制過梁和現澆過梁

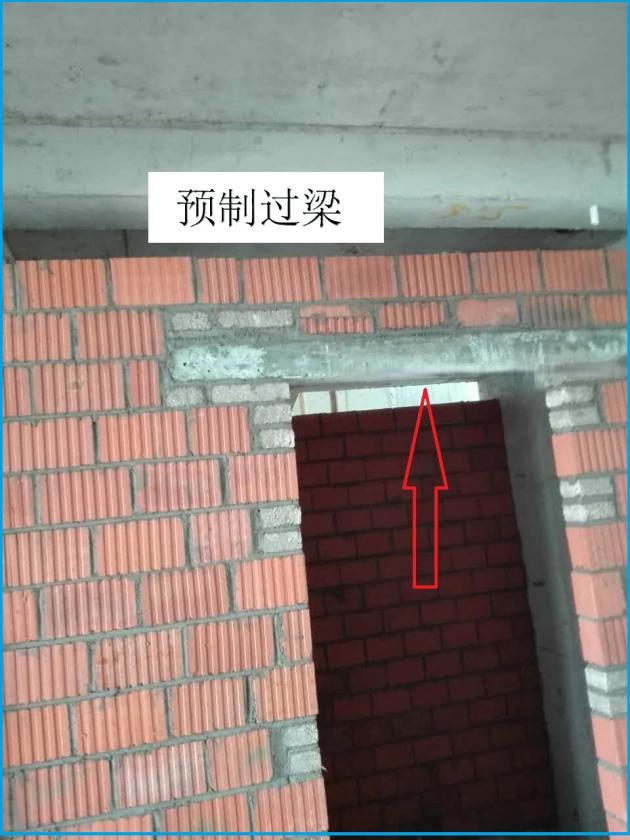

        預制過梁是地面上澆筑，等達到設計強度時，或者說達到可以抵抗自身重量和上部荷載后，搬運到洞口上方?，F(xiàn)澆過梁是通過現場支模版，澆筑混凝土。

（六）窗臺壓頂

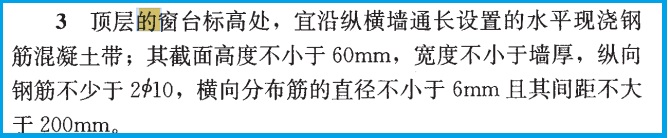

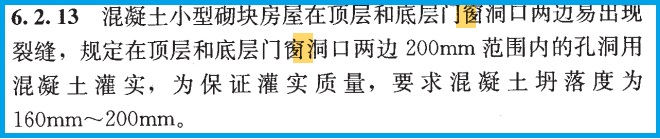

1、這里我們直接看規范和圖集（GB50003-2011)砌體結構設計規范

2、廣聯達建模

這里我簡單說下，有的人喜歡用過梁畫窗臺板，這樣畫的好處是快捷，在畫窗過梁的時候直接把窗臺板畫完了。有的人喜歡用壓頂畫。不管用什么畫，這個要?dú)w到壓頂內的。

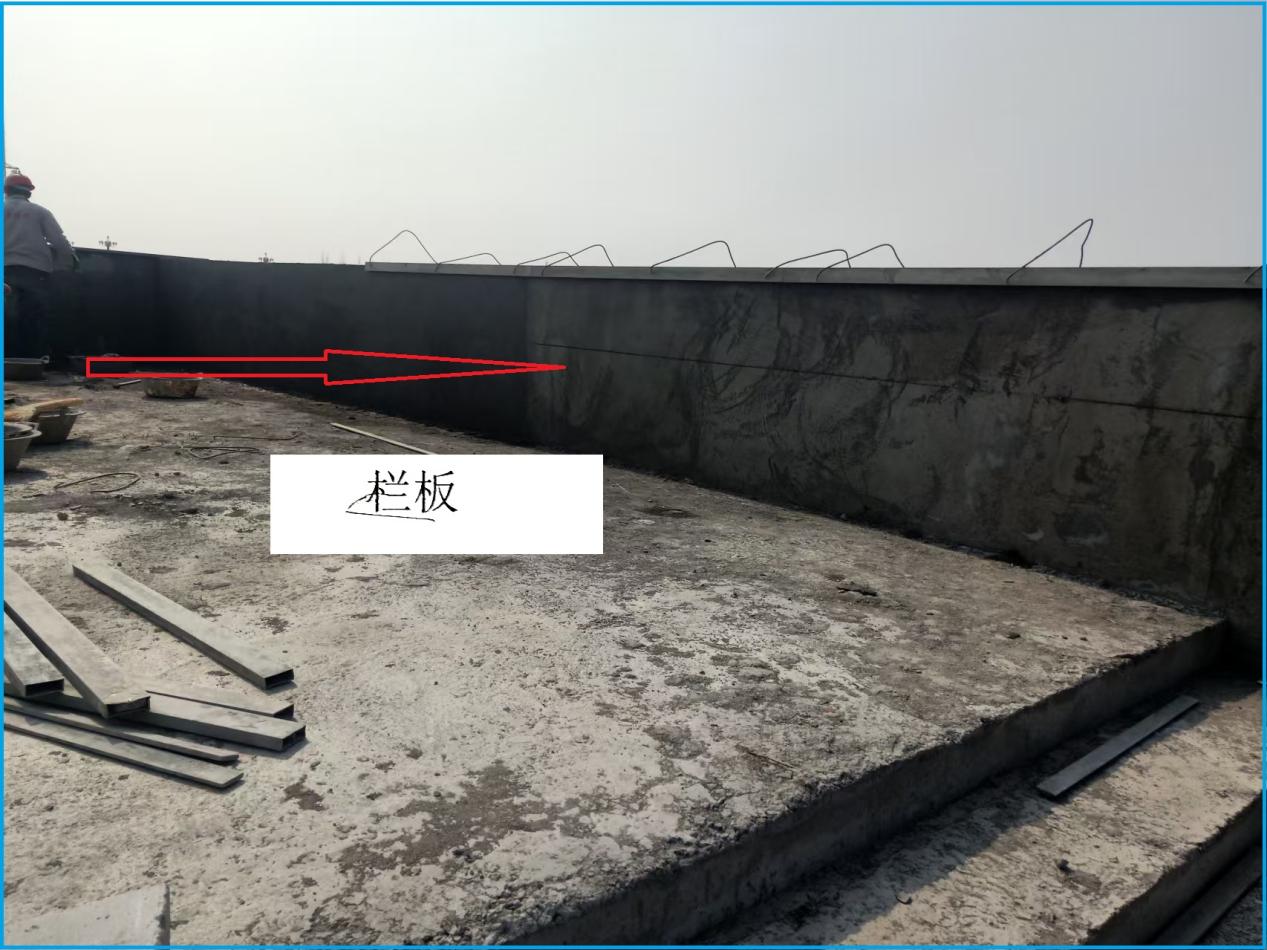

（七）欄板（女兒墻）

1、欄板與剪力墻的區別

        屋面混凝土女兒墻的高度（高度包括壓頂扶手及翻沿部分）≤1.2m且墻厚≤100mm，執行欄板項目；高度>1.2m或墻厚>100mm時執行相應墻項目，壓頂扶手及翻沿執行相應定額。這個我們這個的24定額解釋，大家還要看一下你們當?shù)氐亩~解釋。

2、異形欄板的繪制

        異形欄板為了保證構件的完整性，可以用挑檐畫，但是一定要區分好。

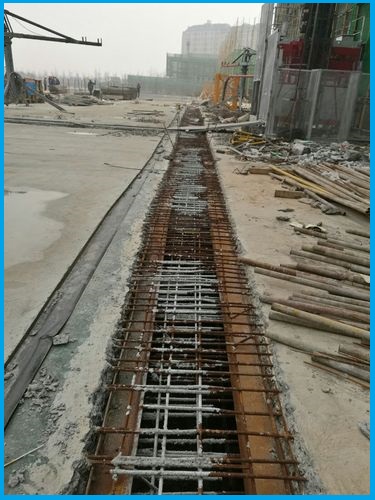

（八）后澆帶

1、后澆帶的分類

        后澆帶主要有沉降后澆帶、溫度后澆帶和伸縮后澆帶三種。后澆帶在施工工藝上是獨立支模版的，而且后澆帶在澆筑上要晚于主體施工（比如沉降后澆帶一般在主體結構施工后一段時間內施工），后澆帶在筏板上（地下室底板）還要設置止水鋼板/橡膠止水帶（根據不同條件設置），兩側為了兜住先期打的混凝土，還要設置鋼絲網。止水鋼板、鋼絲網計算的時候別忘了。這種施工方式在施工時比較費時間，特別是地下室施工時，因?yàn)闀r(shí)間的關系，往往會影響基礎回填、防水等的施工，這時候我們往往會要膨脹加強帶代替后澆帶施工。膨脹加強帶是用高等級的膨脹混凝土代替原來的后澆帶混凝土，在施工的時候與原來的混凝土一起施工，這樣就不用獨立支模等因?yàn)楹鬂仓炷恋囊幌盗惺虑榱?，但是?shí)際施工時，因?yàn)榭刂撇涣诉吔?，所以?huì)多澆筑很多高標號的混凝土，導致造價增加。

2、后澆帶的寬度

        寬度一般不小于800mm，一般按設計要求。后澆帶內的鋼筋是100%搭接或者直接通過的。所以在算鋼筋的時候可以不考慮增加量。

3、后澆帶的厚度

        后澆帶是100%貫通梁板的。所以和梁板一樣厚。

三、二次結構的總結

        在施工中，往往很多二次結構的尺寸、位置、圖紙上沒有明確說明，在施工之前我們一定好做好方案或者做個聯系單之類的，避免后期結算時出現扯皮現象。
