這些CAD圖紙繪制規范，讓你畫圖/改圖效率翻倍（畫圖經驗分享）

CAD快速看圖 4天前 | 1131閱讀 2 贊

關于竣工圖的繪制，一位知名造價講師分享經驗時說過這么一句話：

有簽證有變更，馬上繪制到竣工圖上

這是他作為一級造價師在做全過程造價管理時的心得，這樣做能最大程度避免遺漏，做到精細化管理。

那么今天就跟大家嘮嘮我踩坑無數總結下來的CAD圖紙繪制規范，或者說畫圖經驗。

首先，畫圖要明確圖層管理的重要性。

我就遇到過，所有圖紙內容全都在0圖層，改起圖來真是兩眼一黑，你說這怎么改？

兩大要點：

0層只放圖塊（相當于零件庫）
DEFPOINTS層永遠不打印（別往里畫內容?。?/span>

圖層分類法則：

按構件分類：墻、柱、梁、門、窗......
按作用分類：軸線、尺寸、文字標注、填充......

我甚至?xí)炎兏糠謫为?dú)建圖層，這樣方便查看，一目了然

了解了圖層的繪制規則，你可能會有以下問題：

有什么好用的畫圖工具，Windows和蘋果電腦都能用的？
圖層怎么建？怎么改？
圖層關閉、鎖定、凍結有什么區別？

畫圖工具推薦

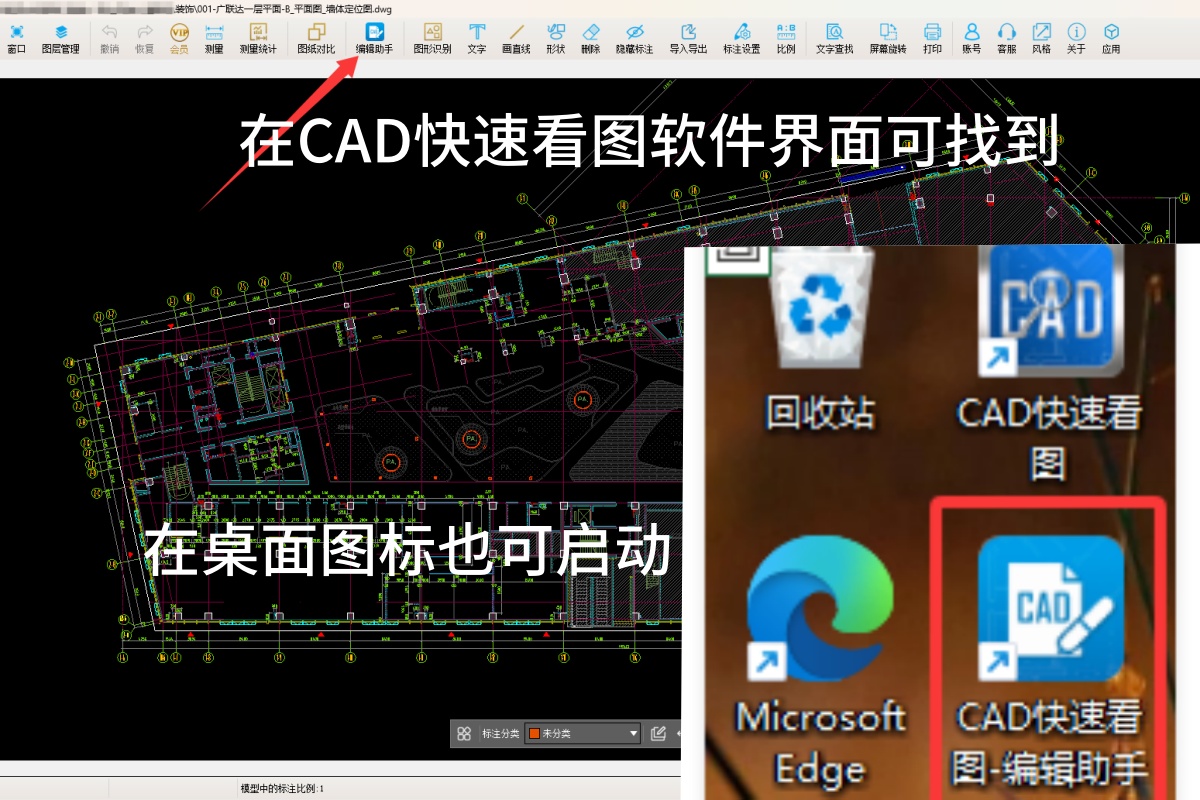

不論是Windows電腦，還是蘋果電腦（Mac），都可以用CAD快速看圖的編輯助手

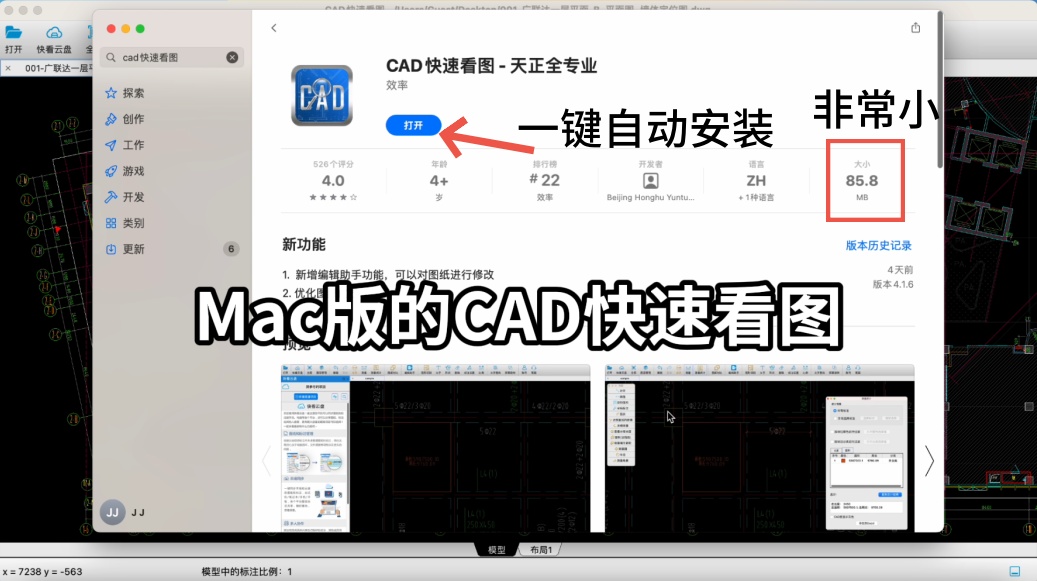

軟件主打小巧、輕便，一鍵自動安裝，就不用發愁重型軟件太占電腦空間，更不用擔心安裝注冊步驟復雜繁瑣、搞不明白

造價技能

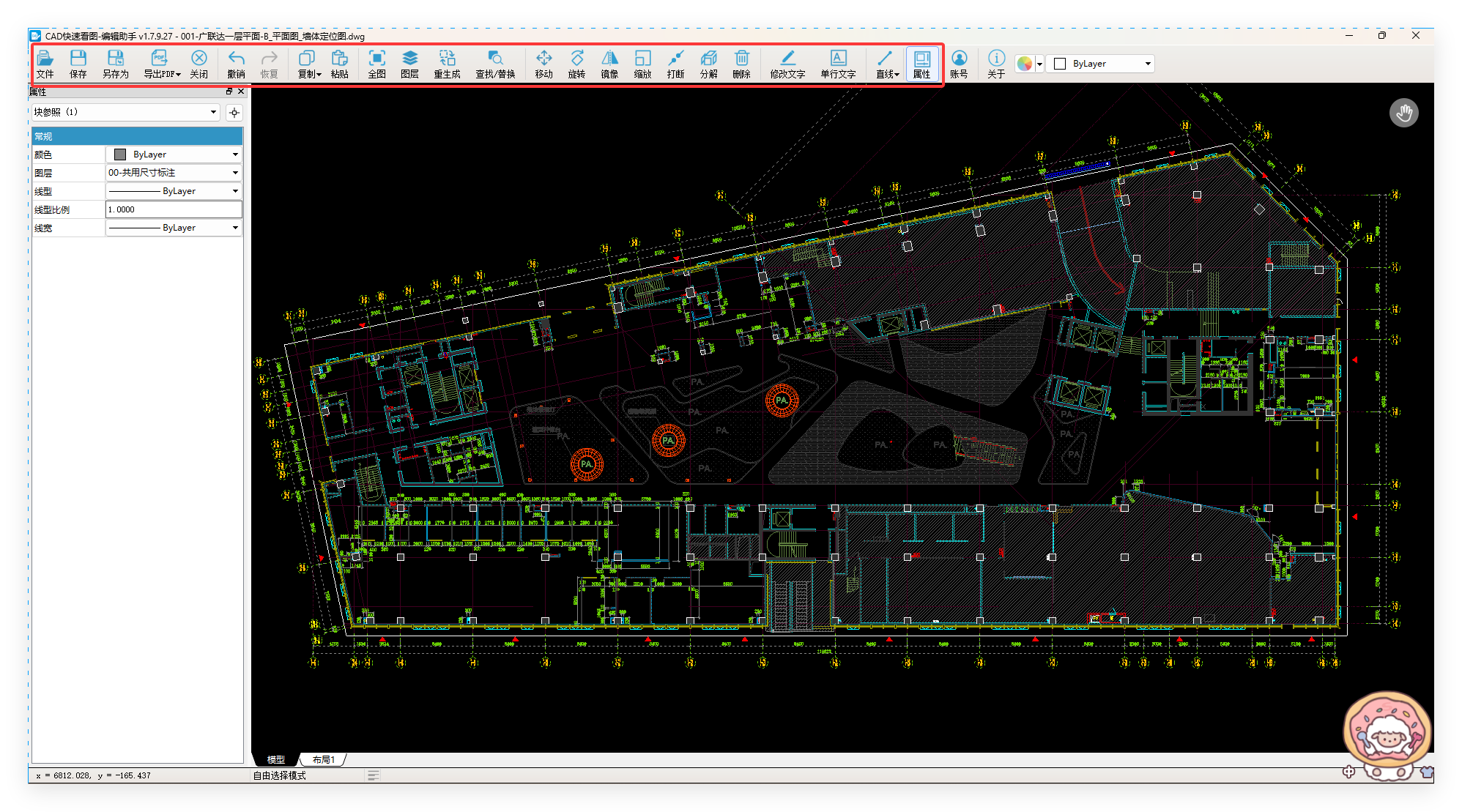

功能基本滿足常用的畫圖改圖需求，像復制、刪除、移動、文字替換、文字添加、鏡像、旋轉等等

圖紙繪制

蘋果電腦版（Mac版）CAD快速看圖-編輯助手，點擊獲取

想了解更多，可移步查看：

更新啦！蘋果電腦Mac版CAD畫圖軟件，簡單、絲滑又迅速

圖層怎么建？怎么改？

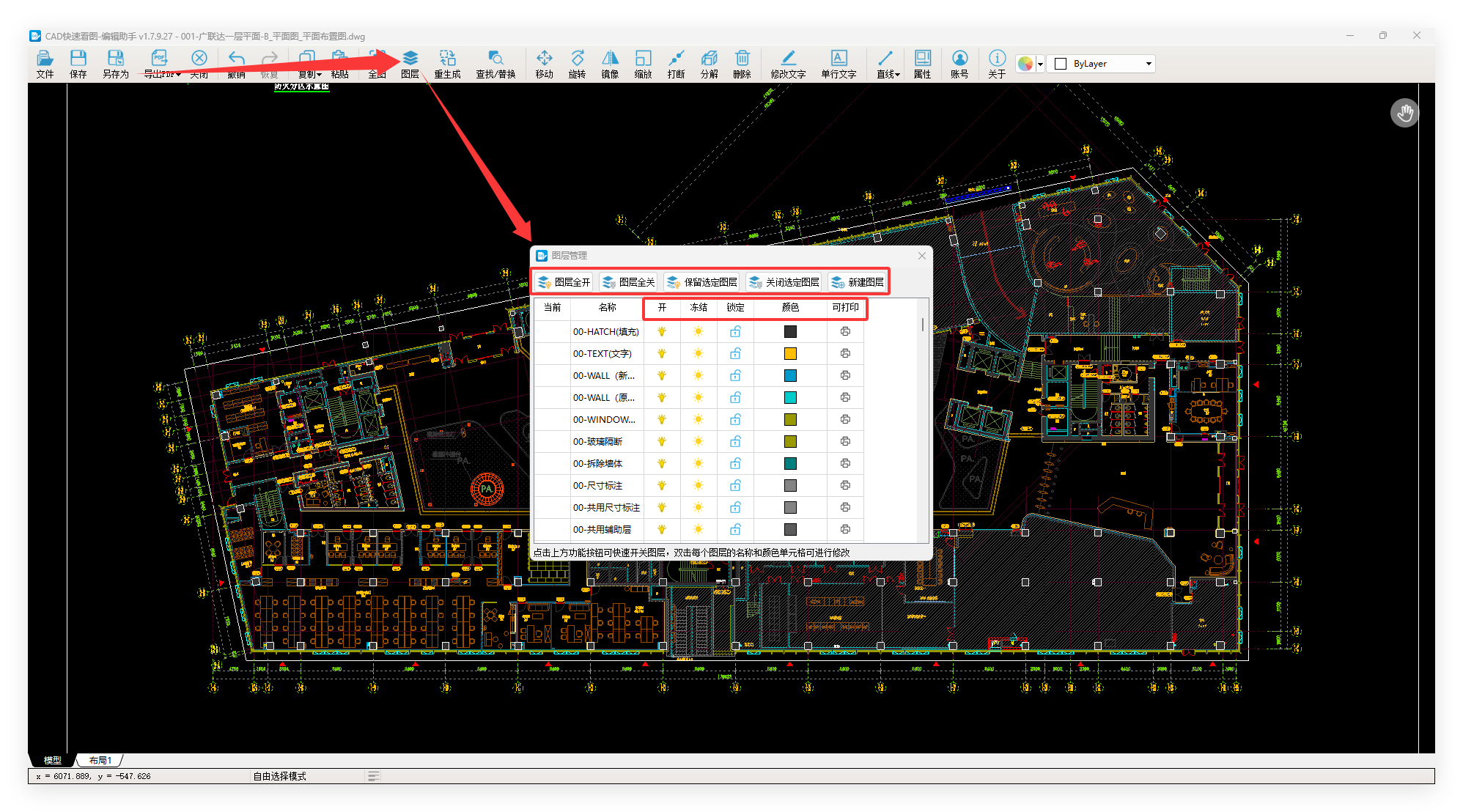

不論是新建圖紙，還是修改圖紙，用CAD快速看圖的編輯助手，找到圖層功能

建筑行業專業資訊門戶-新干線頭條

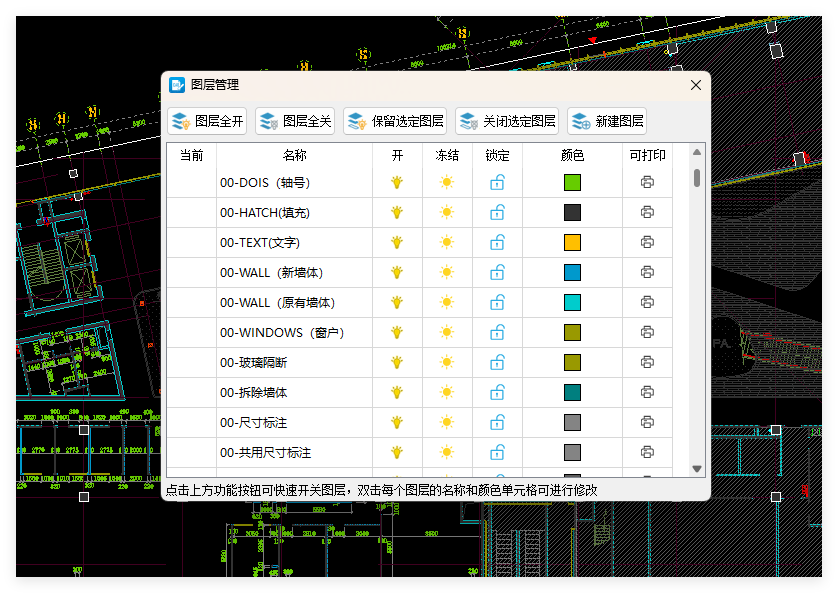

這里有豐富的圖層管理功能，掌握了他們的作用和區別，你就能游刃有余的管理好圖紙內容

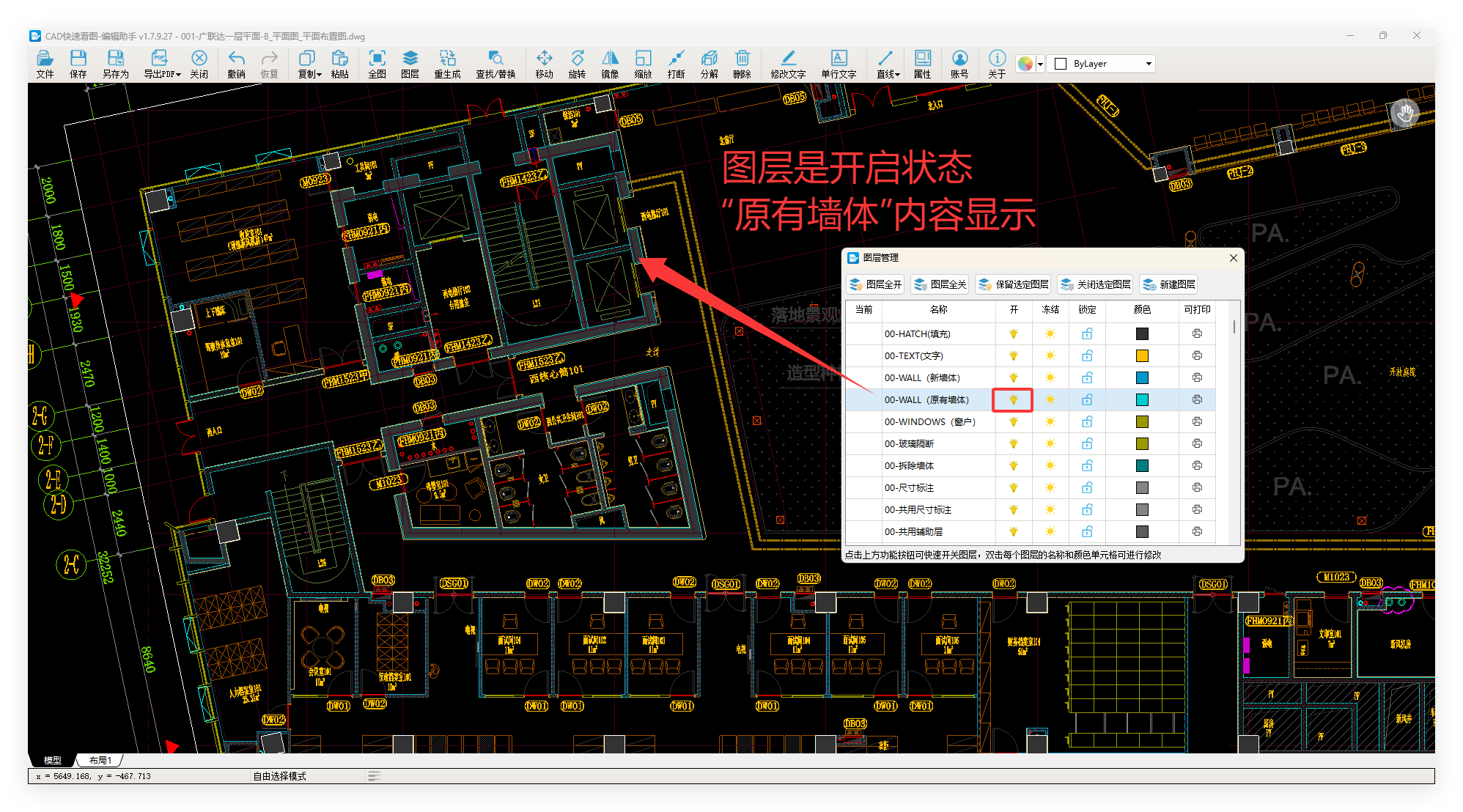

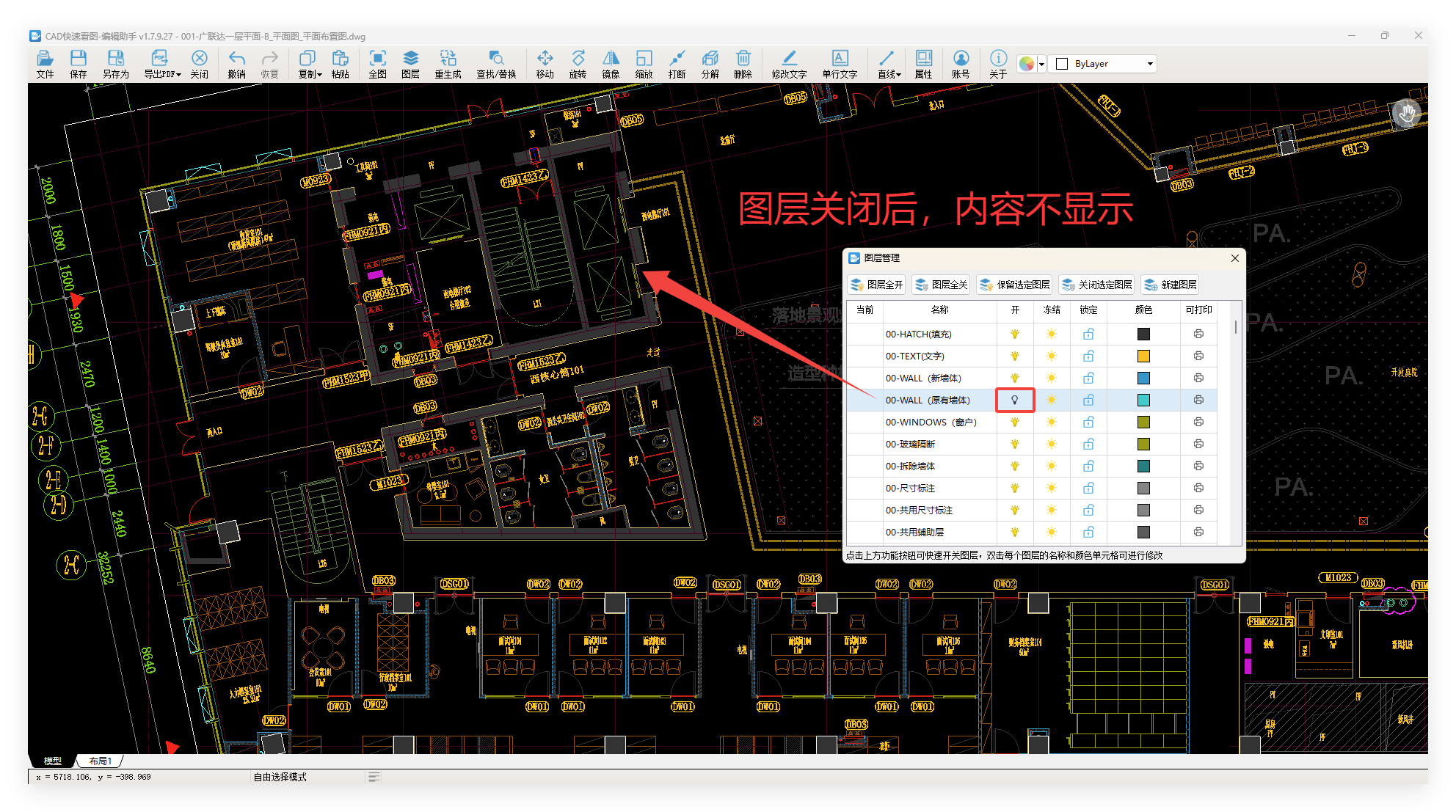

開/關圖層：可單獨控制某個/全部圖層中的圖紙內容是否顯示

造價技能圖紙繪制

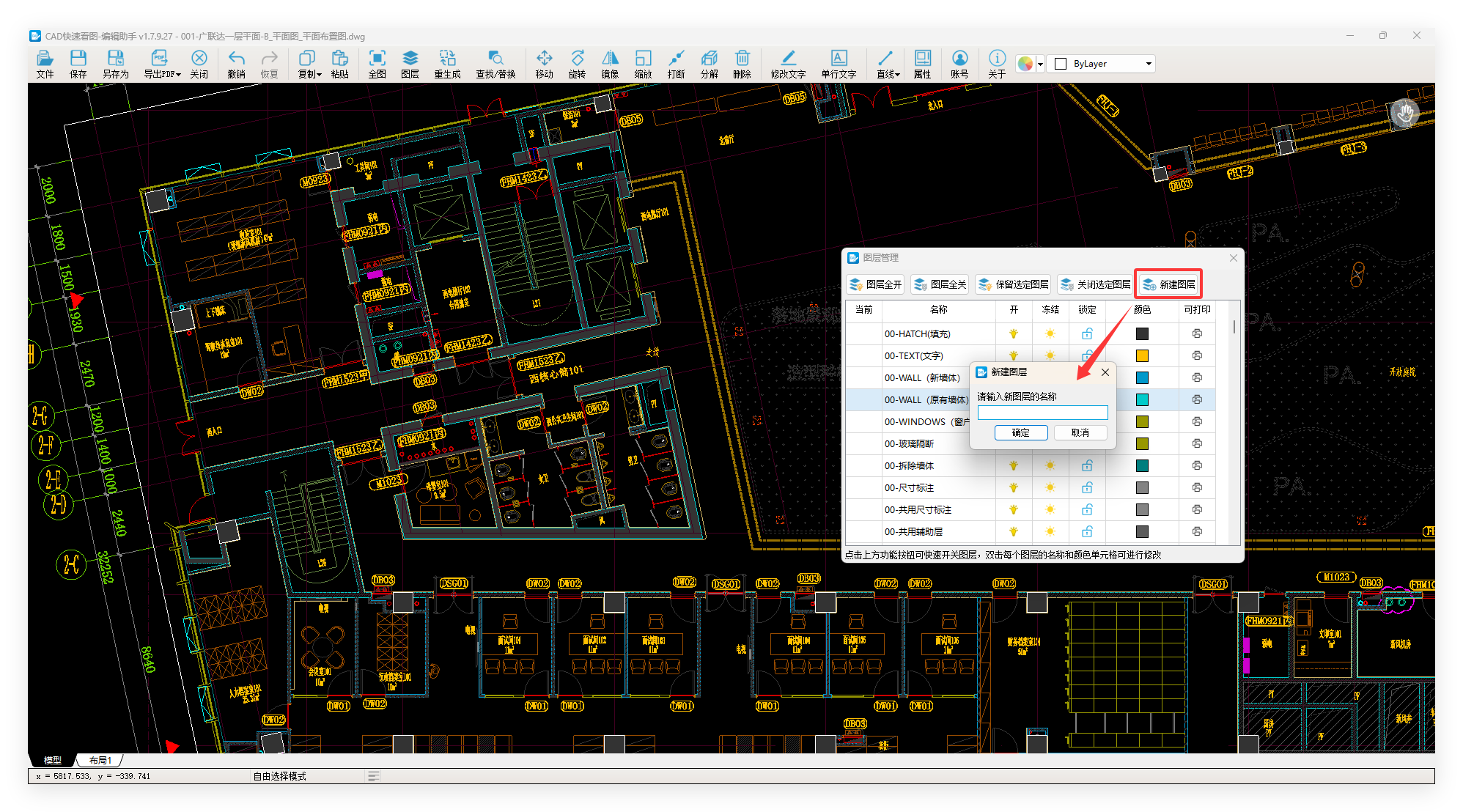

新建圖層：建立新的圖層，用于分類繪制

建筑行業專業資訊門戶-新干線頭條

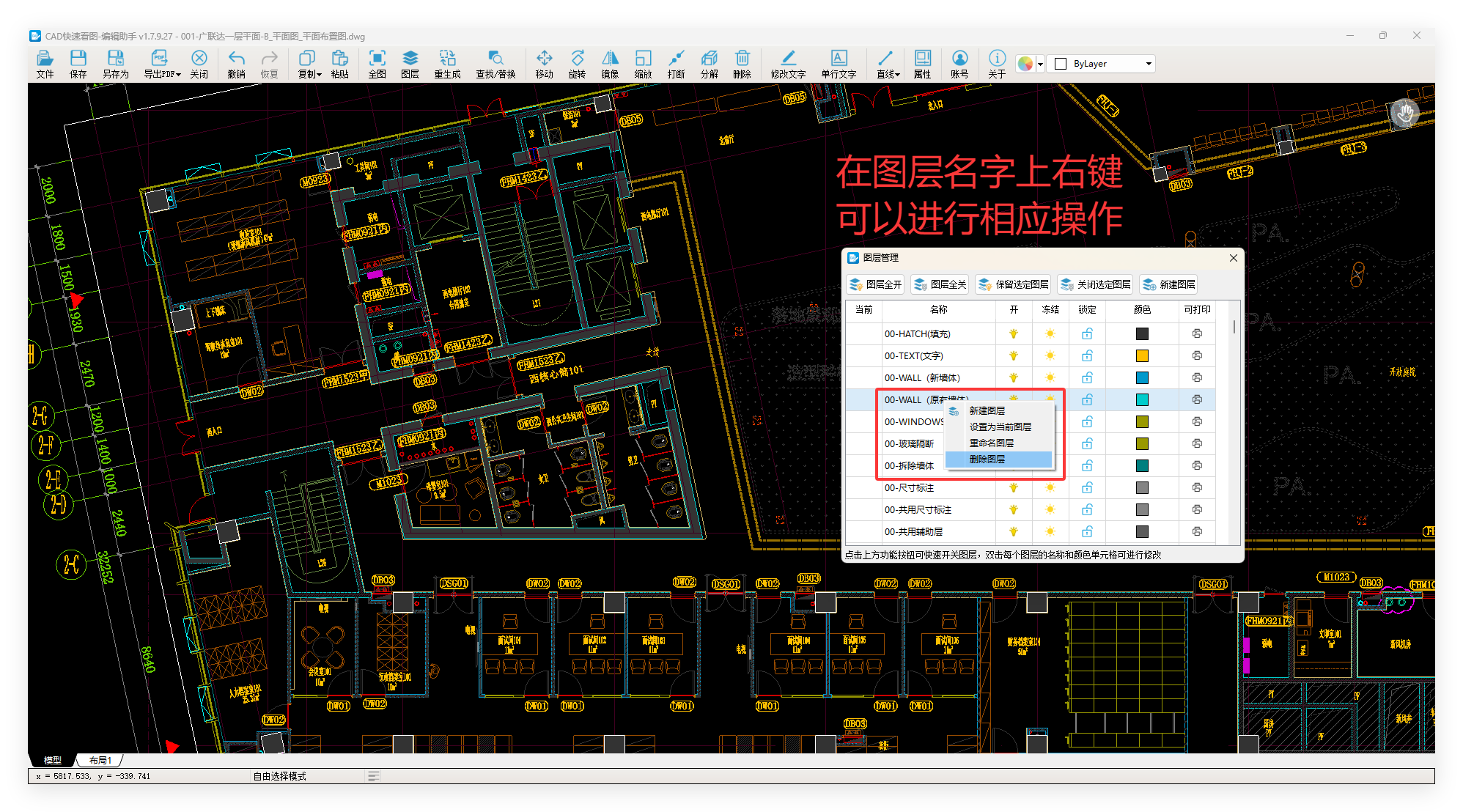

刪除圖層：刪除某個圖層中的所有內容，可用來清理垃圾圖層，提高圖紙速度

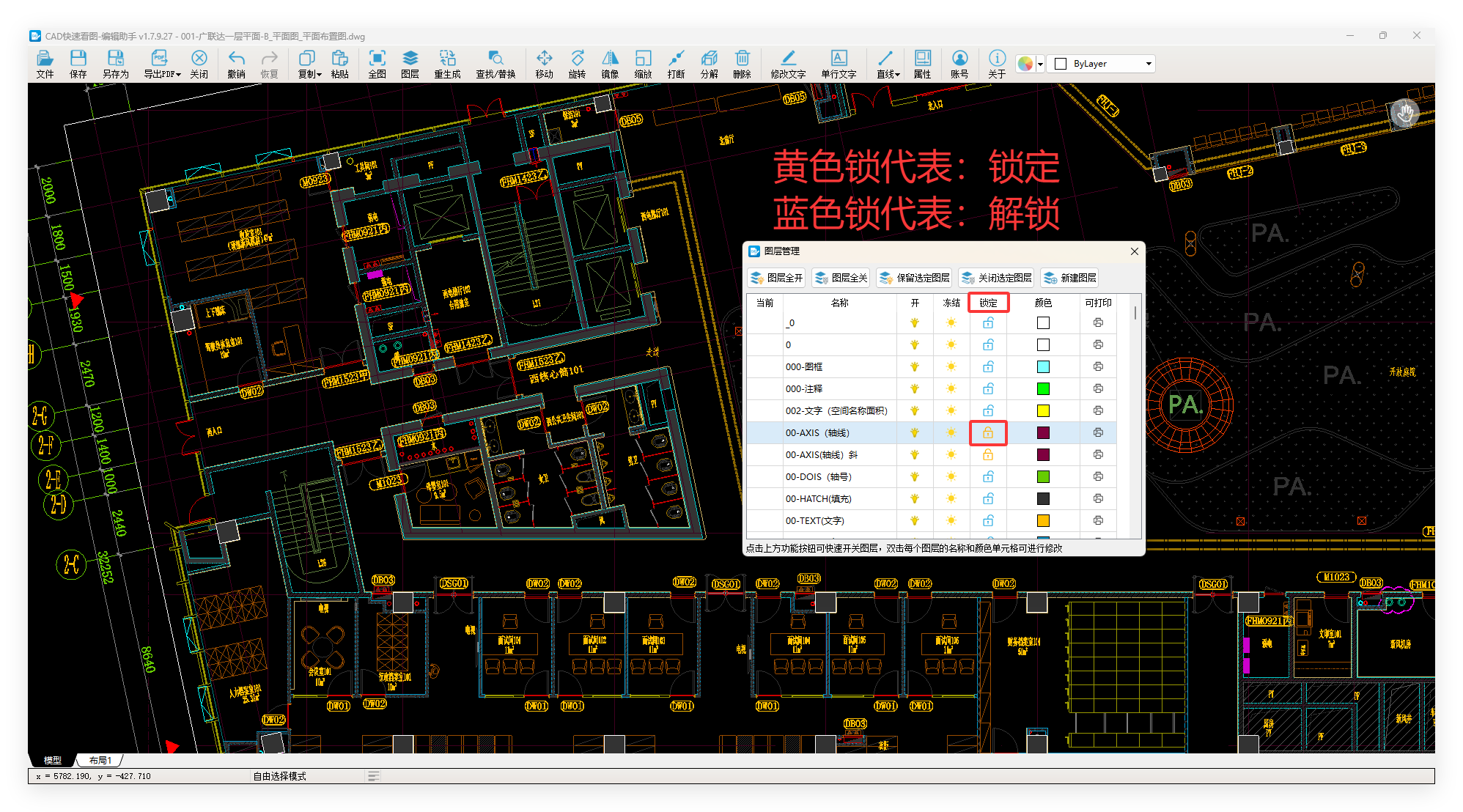

鎖定/解鎖圖層：鎖定圖層可以讓內容顯示的同時，不可更改編輯，常用于在頻繁修改編輯時保證某些圖元（例如軸線、主體）固定不變，避免誤刪誤改

造價技能

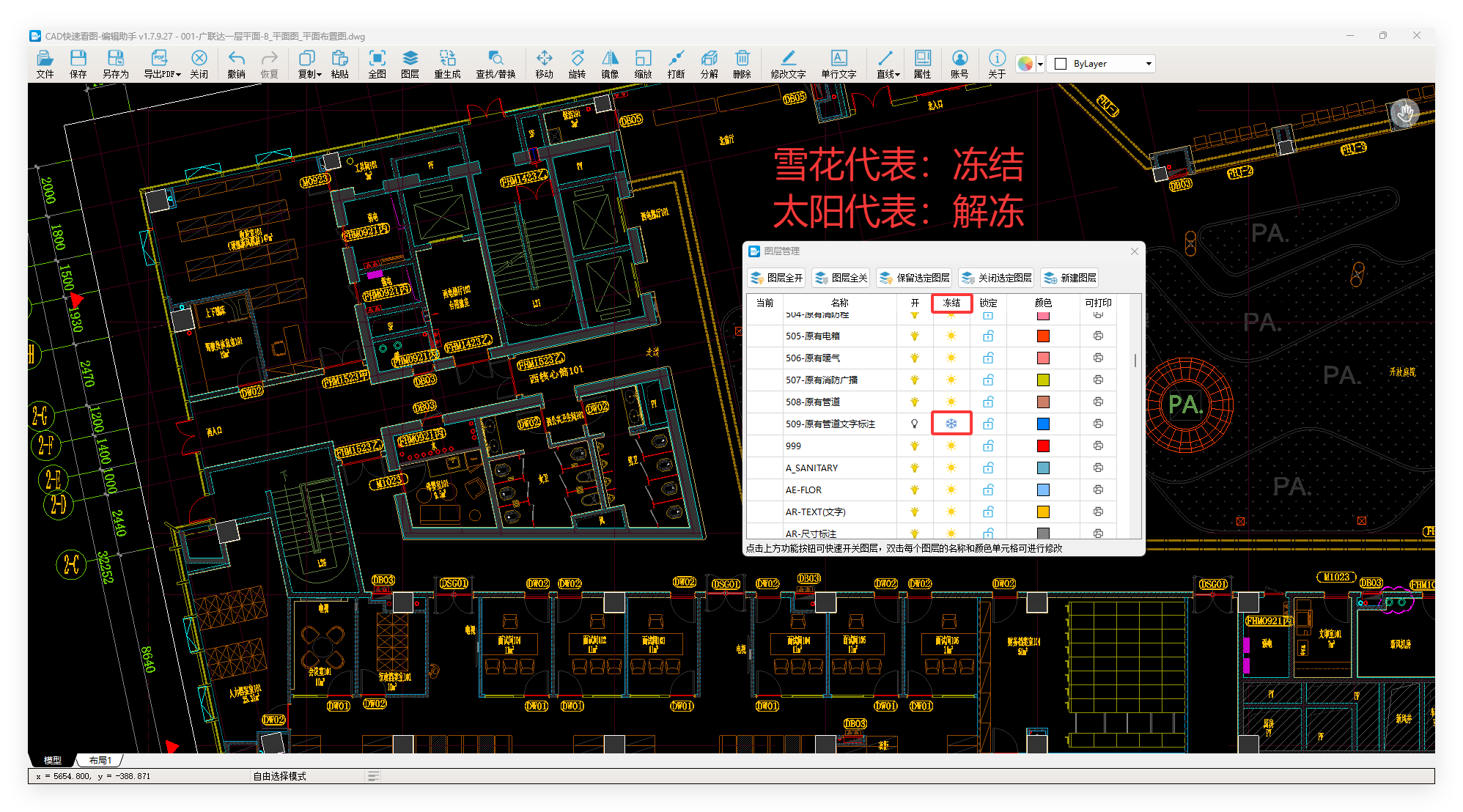

凍結/解凍圖層：被凍結的圖層內容不顯示，且不可選中、不可編輯修改，它能大幅提升復雜圖紙的流暢度

學會了圖層的靈活運用，你就跨越到了畫圖高手的階段

更多經驗，下回繼續~歡迎大家評論區交流分享各自的經驗
