消火栓管道工程量計算-測量統計一鍵完成

頭像   CAD快速看圖 22小時前 | 731閱讀 1 贊

消火栓管道工程量計算需要注意些什么？本文從管道界線劃分規則切入，結合清單計量標準，利用CAD快速看圖結合建筑圖實操工程量計算全流程。

一、管道界線的劃分

在工程量計算之前，首先需要確定室內外系統劃分界線，在清單計量標準中，消火栓管道的室內外界線劃分為：給水管道室內外界線劃分應以外墻皮1.5m為界，入口處設閥門者應以閥門為界。

管道工程量

二、工程量計算規則

1.工程量計算：消火栓鋼管按設計圖示管道中心線以長度計算，不扣除閥門、管件及各種組件所占長度以延長米計算。

2.項目特征：安裝部位，材質、型號、規格，連接形式，管道鍍鋅設計要求，壓力試驗及沖洗設計要求，管道標識設計要求等。

3.工作內容：管道及管件安裝，管道鍍鋅，壓力試驗，沖洗，管道標識等。

三、實例分析

計算某建筑內的室內消火栓管道工程量，觀察消火栓系統圖和平面圖，沿用“量長度”的思路處理，具體計量規則為：管長=水平長度+豎直長度。

造價技能

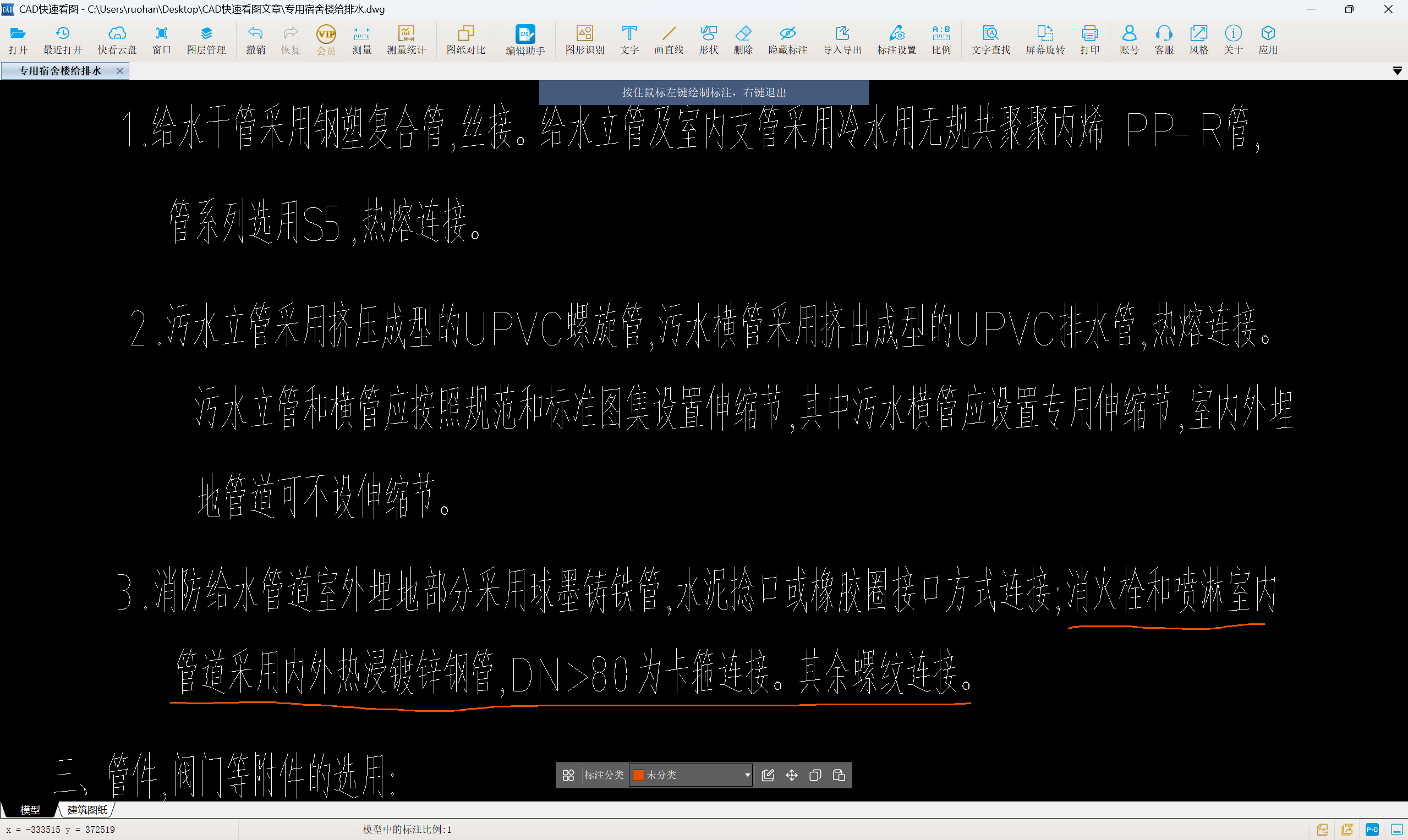

1.明確材質、連接方式：從設計說明中找到關于消火栓管道材料描述，消火栓管道采用內外熱浸鍍鋅鋼管，DN>80為卡箍鏈接，其余螺紋連接。

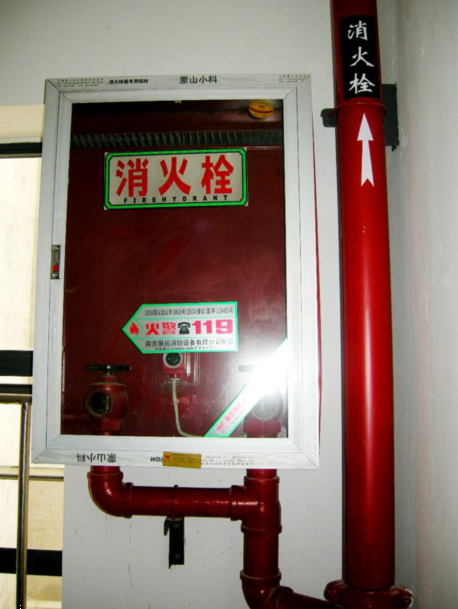

消火栓

進入測量階段，在CAD快速看圖中，使用連續測量功能，得到各平面圖中DN100和DN65兩種規格的水平長度。

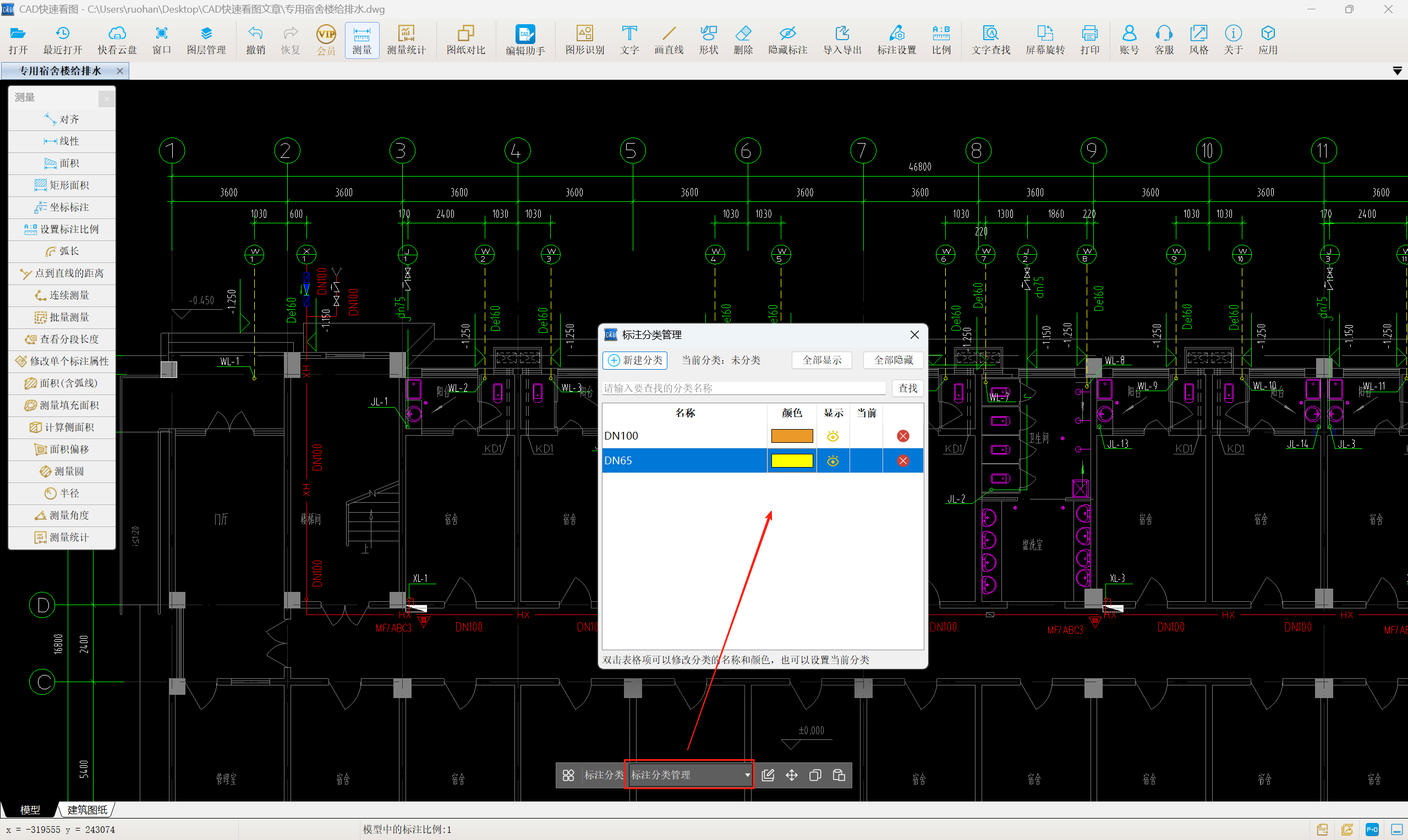

第一步在【標注分類管理】里新建該兩種分類，選擇適當?shù)念伾?。第二步在分類下拉選擇欄里選擇DN100。

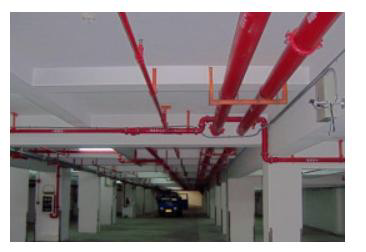

消火栓管道

第三步在平面圖中使用【連續測量】功能，測出所有DN100水平長度。

管道工程

第四步,切換分類為DN65，測出平面圖中所有DN65長度。

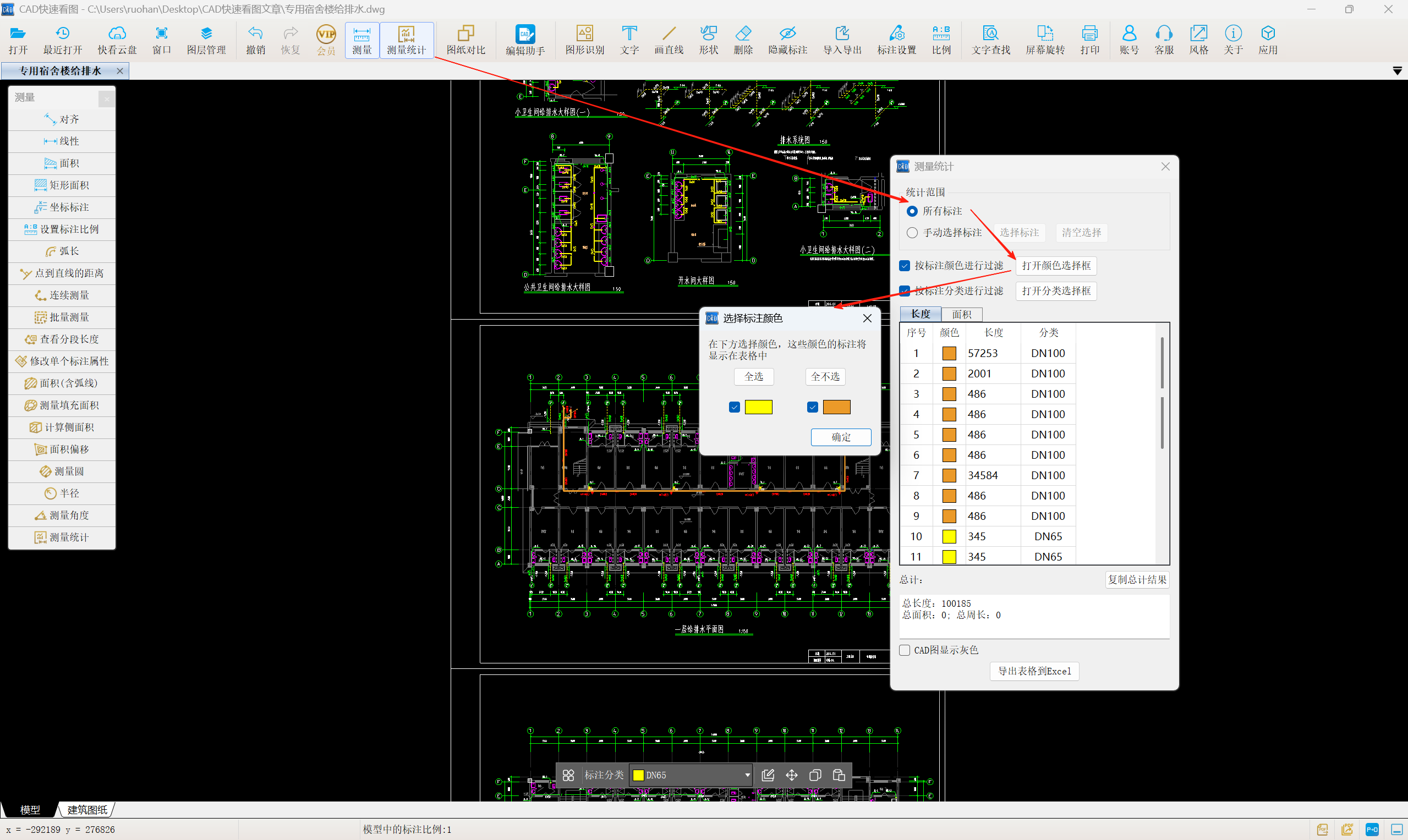

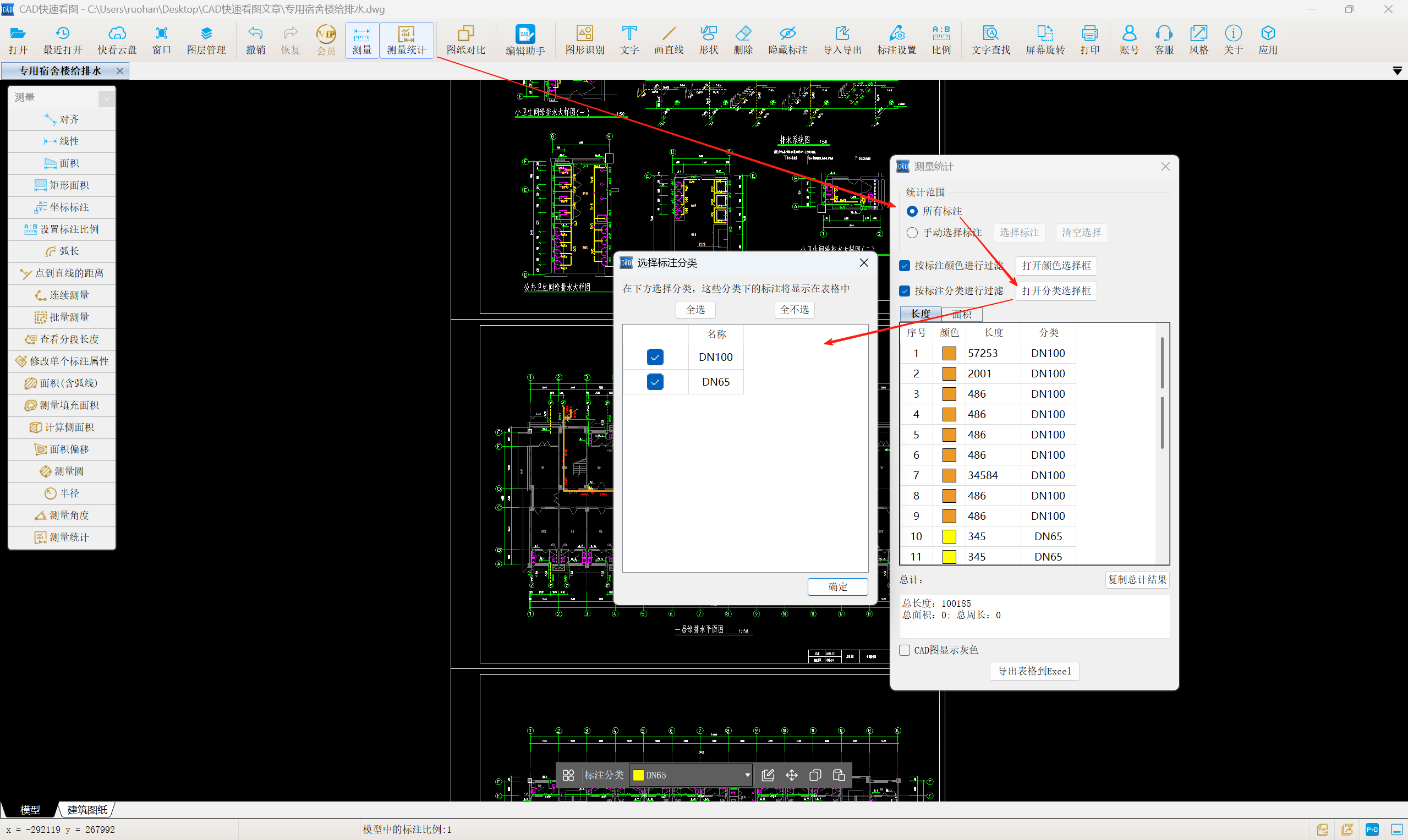

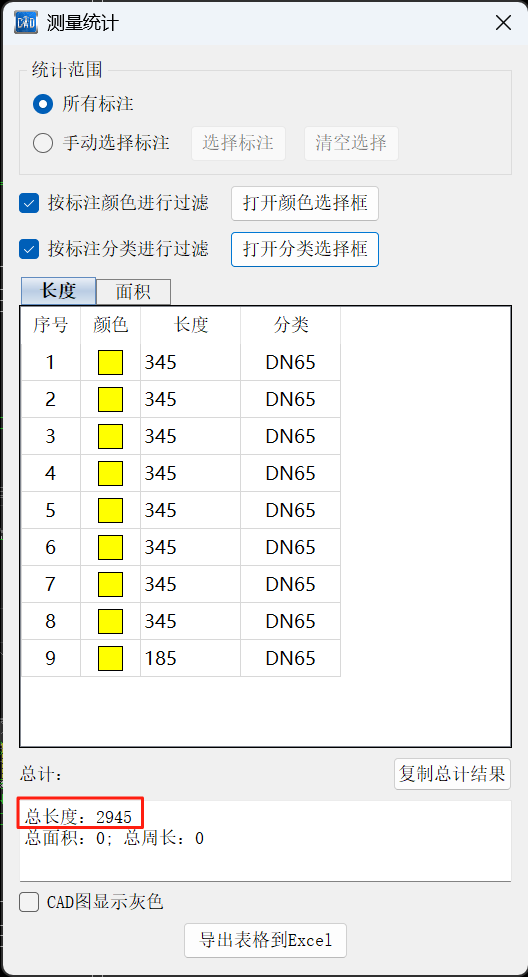

第五步，使用【測量統計】功能，選擇所有標注，勾選按顏色過濾和分類過濾兩種模式，打開顏色選擇框或者分類選擇框，都可以進行工程量統計，分別得到DN100水平長度97.24m，DN65水平長度2.945m。



 建筑行業專業資訊門戶-新干線頭條





 管道工程量

3.立管利用標高相減可得，DN100管長=3.6*4+[3.4-(-1.15)]*2=23.5m；DN65管長=(3.4-1.1)*4=9.2m。

造價技能

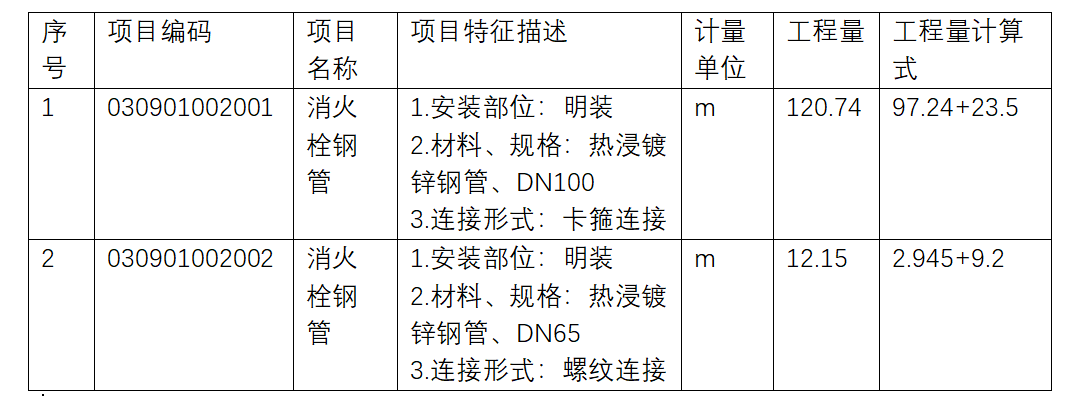

4. 編制工程量清單：

 消火栓消火栓管道

消火栓管道的工程量統計根據以上清單規范要求，同時結合CAD快速看圖的連續測量與測量統計功能，高效完成工程量的計算。
