wolf826
2014-01-07 21:53:25
|
河南省
土建算量GCL2013
|
1229查看
3回答
轉角懸挑窗怎么定義布置
廣聯達土建算量軟件GCL2013 有一個轉角窗，并且是懸挑在外的，應該怎樣定義布置 圖一是CAD圖，圖二是建的模型
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納用帶形窗布置.用直線.按窗位置點畫起點.終點就成了
2014-01-08 08:16:35
-
先在有窗的位置布置上墻體，然后再門窗界面定義異型窗，按照上圖尺寸定義好后，在圖上點畫即可
2014-01-07 22:22:27
-

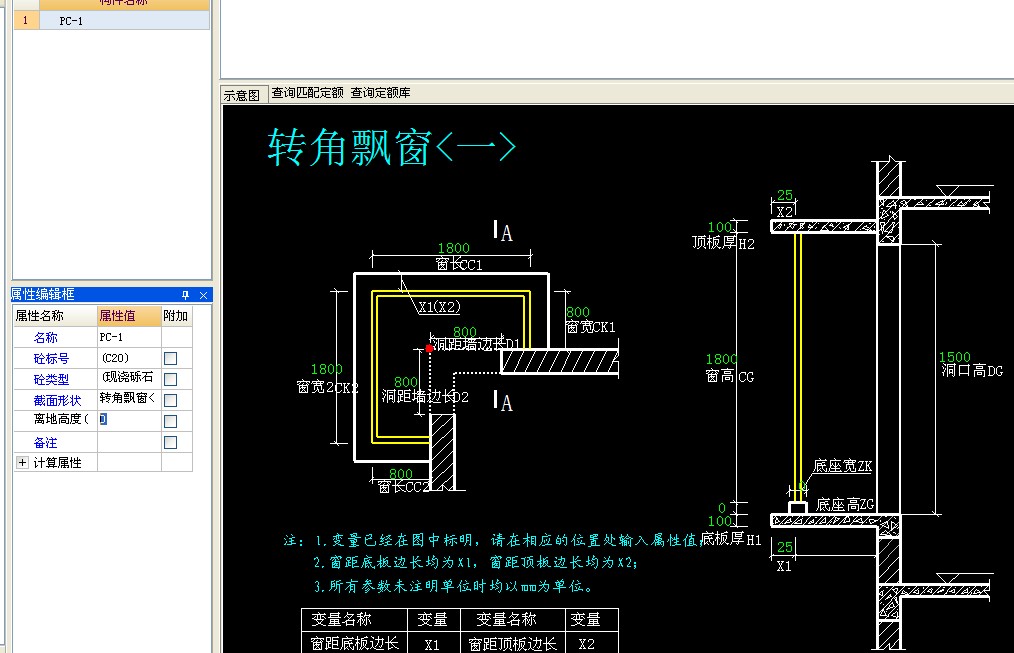

這種窗可以定義參數化飄窗畫圖布置的（如圖），按設計輸入相關的設計參數，如果是落地窗，屬性里離地高度輸入0即可。注意，你應該將A軸、1軸出的外墻，用延伸的功能使之互相相交。
2014-01-08 07:54:52
