颯佑娜拉
2014-06-15 15:40:00
|
河北省
土建算量GCL2013
|
392查看
2回答

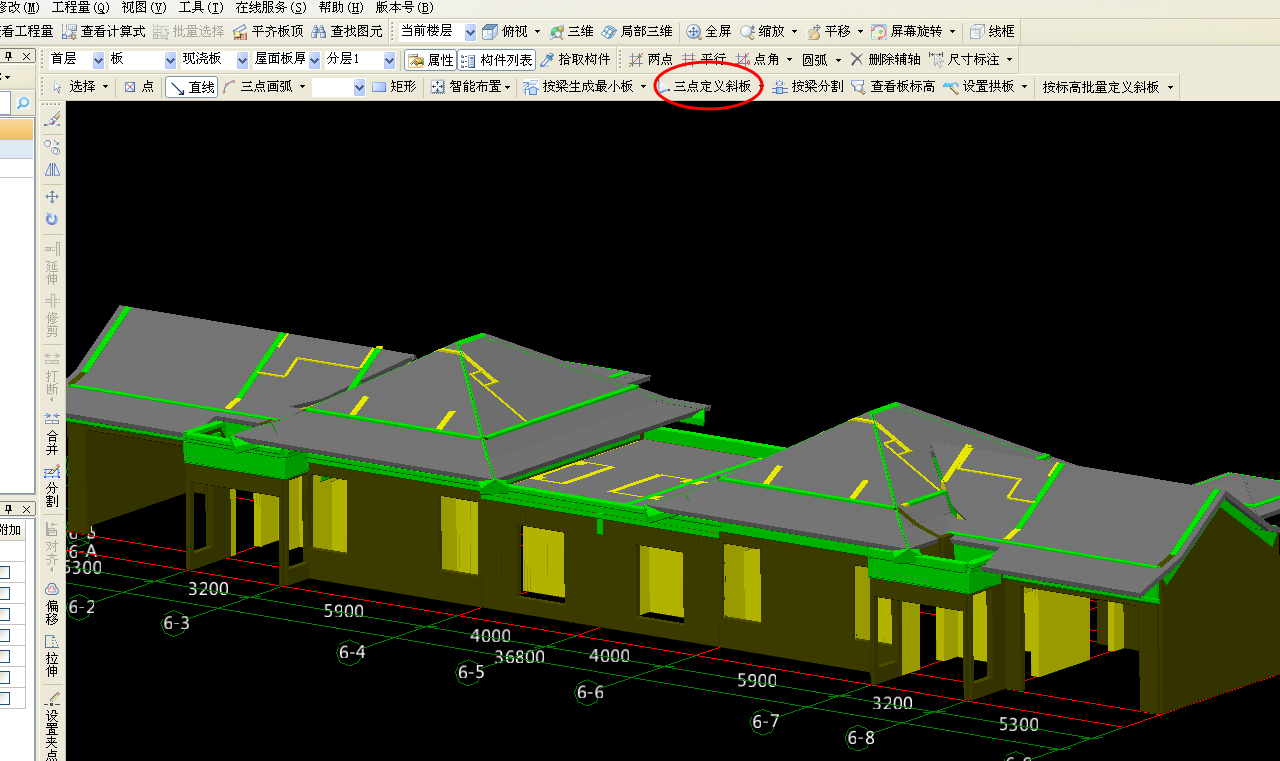

遇到一塊斜屋面板，不會畫了，求幫忙，另外那個天溝怎么畫？還有69.6m頂板到起坡點那一段是按墻畫嗎？
全部回答
(2)
首答僅用{{minutesHtml}}
-
不同斜向的板塊，可以通過分割或分塊布置的方式布置板，然后點工具欄上“三點定義斜板”，再點選相應的板塊，這時板角就顯示出相應的板塊標高，再點這標高數據，輸入新的標高，回車連續輸入三個標高，這時斜板就形成了。
2014-06-15 15:45:12
-
正常畫上屋面板；按屋脊線進行分割；然后利用三點定義斜板；分別將各板按標高壓成斜板即可。
2014-06-15 15:59:00
