您好，您遇到的問題在工程造價軟件中非常常見，別著急。根據您提供的兩張截圖，問題已經比較清晰了。

核心問題在于：您當前選中的這個“PTB1”構件，可能是一個“無效”或“未成功繪制”的圖元，導致軟件無法計算它的工程量。

“做法”決定了算什么、怎么算（計算公式），而“圖元”是計算的載體。您用“做法刷”完美復制了計算規則，但現在軟件找不到承載這個計算規則的實體（圖元），所以工程量自然是0。

原因分析與解決方案

請您按照以下步驟進行排查，大概率能解決問題：

1. 檢查圖元有效性（最常見的原因）

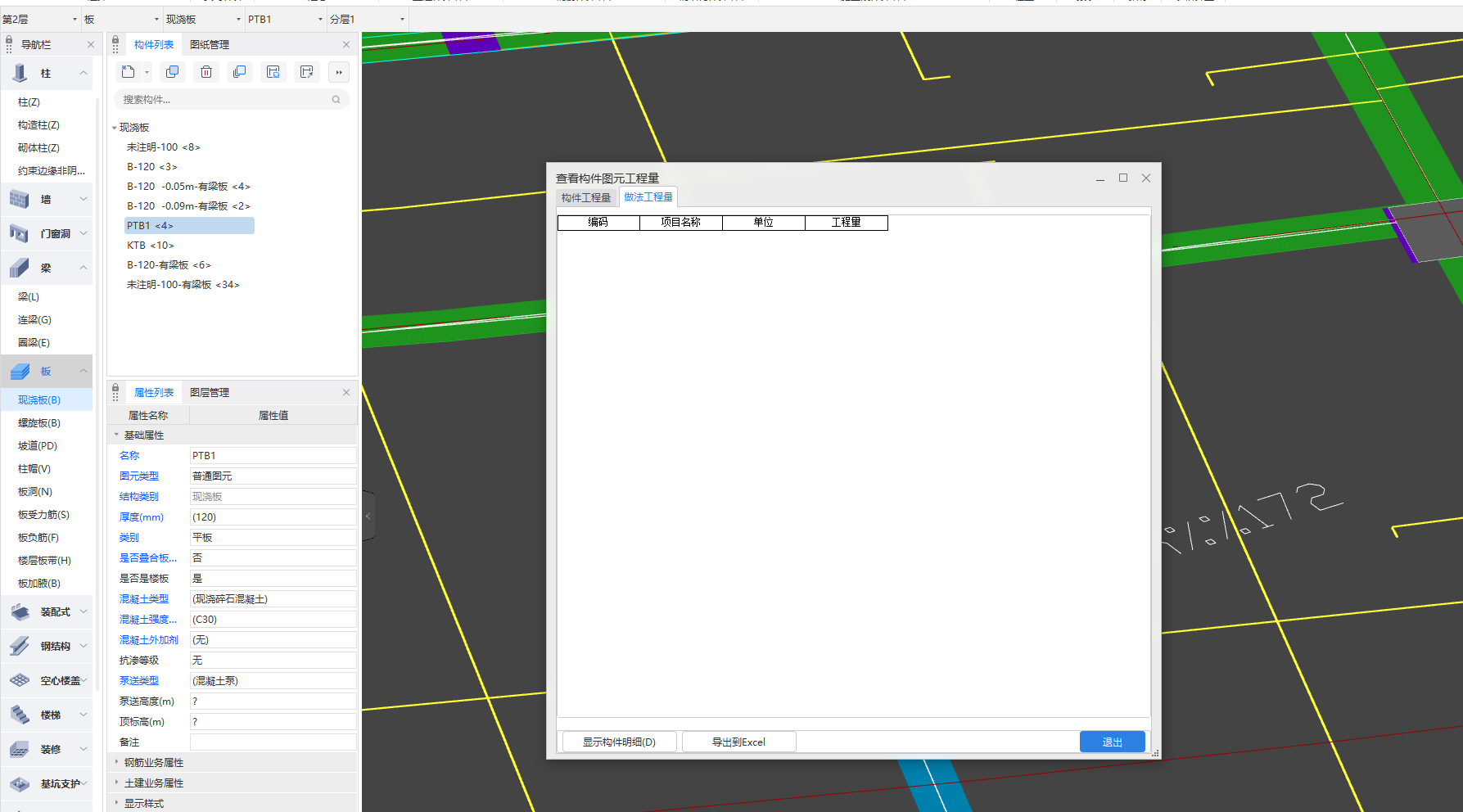

• 現象：從第二張圖可以看到，您打開了“查看構件圖元工程量”窗口，但里面的“工程量”欄目是空的。這是一個非常關鍵的信號。

• 可能原因：您當前選中的這個“PTB1”圖元可能只是一個標識或未繪制完成的圖元（例如，只畫了輔助線，沒有真正形成封閉區域），或者它本身就是一個空構件。

• 解決方案：

• 在右側繪圖區域，仔細選中這個PTB1板圖元，檢查它的邊界線是否形成了一個完整的、封閉的區域。如果邊界有缺口，軟件是無法計算工程量的。

• 嘗試按快捷鍵 F5 或點擊菜單中的“合法性檢查”功能。軟件會自動檢查所有圖元的錯誤，會提示“板未封閉”等錯誤信息，請根據提示修改。

• 2. 檢查構件所屬樓層和名稱

• 現象：您是使用“做法刷”從其他樓層復制來的，但本層不出量。

• 可能原因：雖然構件名稱都叫“PTB1”，但您需要確認當前樓層的這個板構件是否被正確識別為“PTB1”。有時不同樓層的同名構件屬性可能略有不同。

• 解決方案：

• 在“構件列表”中選中“PTB1”，然后點擊菜單中的“圖元選中”功能（或按快捷鍵 F3），看看在繪圖區域中，是否真的有一個圖元被高亮選中。如果沒有任何圖元被選中，說明這個構件列表里的項在當前層沒有對應的圖元。

• 3. 重新查看計算結果

• 可能原因：有時軟件計算后需要刷新一下。

• 解決方案：

• 首先，確保您已經對整個工程或本樓層進行了“匯總計算”（這是最關鍵的一步，計算后才會出量）。

• 匯總計算完成后，重新選中這個PTB1圖元，再打開“查看構件圖元工程量”窗口查看。或者切換到“工程量”標簽頁查看。

• 4. 檢查工程量表達式

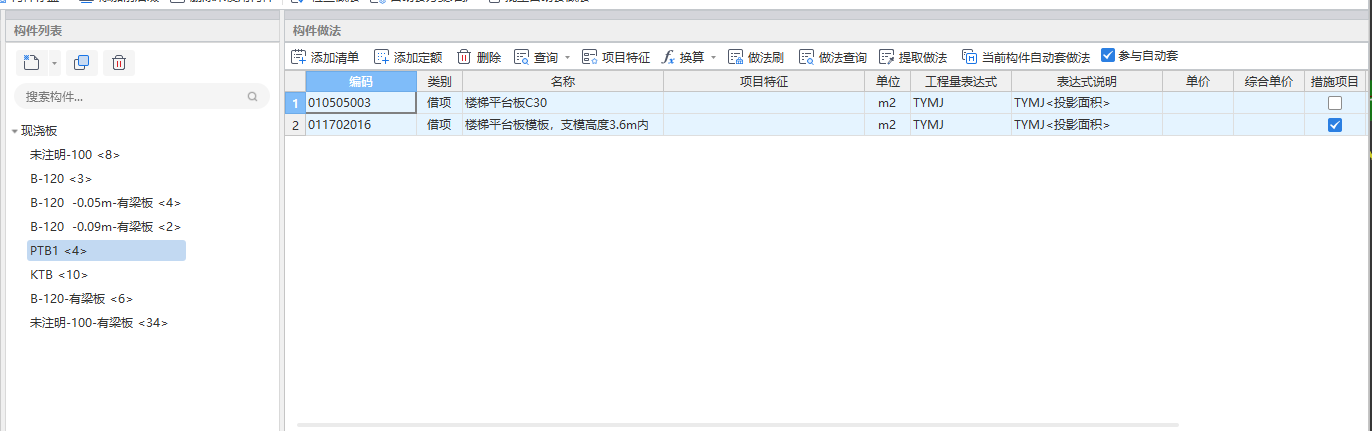

• 現象：您的做法中工程量表達式是“TYMJ”（投影面積），這是完全正確的。

• 可能原因：雖然表達式正確，但如果圖元無效，這個表達式也取不到值。

• 解決方案：確保圖元有效后，這個表達式會自動關聯并計算出結果。

• 總結與操作步驟

請您按這個順序操作：

• 匯總計算：首先確保整個工程已經進行了匯總計算。

• 選中圖元：在繪圖區域，用鼠標點選或框選您認為應該是PTB1的板圖元。

• 檢查合法性：按 F5 進行合法性檢查，修復所有“未封閉”錯誤。

• 查看工程量：選中正確的圖元后，再點擊“查看構件圖元工程量”，此時應該就會有數據了。

一句話總結：您成功復制了“計算方法”（做法），但當前樓層的“計算對象”（圖元）出了問題。 請重點檢查圖元是否真實存在且繪制正確。希望這些步驟能幫您快速解決問題！

可能性是位置，標高，與其它構件重疊布置了，扣減后，沒有工程量了。
