1. 吊筋可以正確識別的，識別的時候要選擇鋼筋和標注

2. 次梁加筋軟件生成、識別的往往會有缺少的，所以要手工檢查輸入


您好！您遇到的這兩個問題在結構設計軟件（如廣聯達、PKPM等）中非常常見，很多工程師都為此困擾過。這通常不是您操作的問題，而是軟件自動識別功能局限性和圖紙復雜多樣性之間矛盾的體現。

根據您提供的圖片信息和問題，我來為您逐一分析和解答：

問題一：多種型號吊筋無法識別，只能統一生成后手動修改嗎？

簡要回答： 是的，在自動識別失敗或識別不完整的情況下，手動補充和修改是目前最可靠、最高效的方法。

詳細分析：

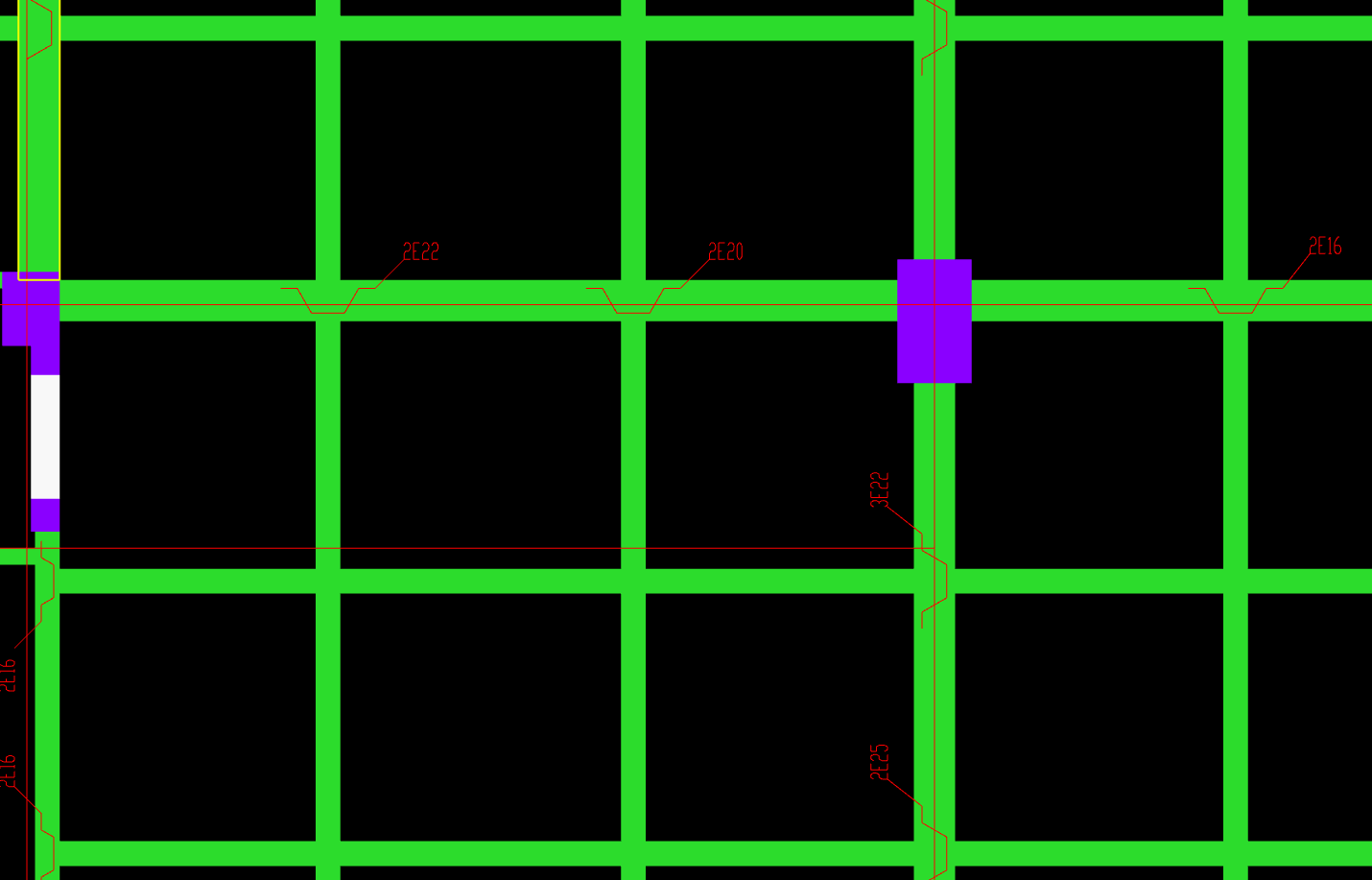

• 自動識別的原理： 軟件的自動識別功能主要依賴于“查找”和“匹配”。它會掃描圖紙上的特定圖層、文字（如您圖中的“2C22”、“2C20”）和圖塊（如您的紫色梁截面），并嘗試根據內置的規則庫將其轉換為模型中的鋼筋信息。

• 為什么無法完全識別？

• 標注非標準化： 雖然設計院制圖有規范，但不同設計師、不同單位的標注習慣、文字樣式、圖層設置可能存在細微差別。您的圖紙標注是“2E22”，而軟件規則庫可能默認識別的是“2C22”或“2Φ22”，這種微小差異就可能導致識別失敗。

• 位置復雜性： 吊筋/附加箍筋通常位于主次梁相交處，位置密集且標注可能重疊。軟件很難在復雜場景下100%準確地判斷哪條標注對應哪一根吊筋。

• 功能限制： 軟件的自動識別功能并非人工智能，它只是一個基于固定規則的算法。對于非常規的、多種型號混合的復雜情況，其識別能力有限。

操作建議：

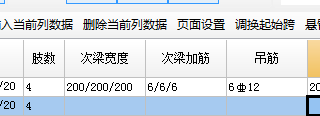

• 首選方案： 使用軟件的“自動識別吊筋” 功能先大體生成一遍，然后切換到“原位標注” 或 “梁平法表格” 界面，逐一檢查每個主次梁交點處的鋼筋信息是否與圖紙一致。對于識別錯誤或未識別的地方，手動輸入修改。這是最常規且保險的工作流程。

• 提高識別率： 在識別前，可以檢查一下軟件的識別設置，如圖層、鋼筋符號代號（是C還是E）等，確保其與您的圖紙設置一致，有時能提高部分識別成功率。

• 批量修改： 對于同一種型號的吊筋，在手動修改時，軟件通常提供“應用同名稱梁”或“刷屬性”等功能，可以修改一根后，批量應用到其他相同設計的梁上，減少重復勞動。

• 問題二：次梁加筋輸入后，有些顯示有的不顯示，正常嗎？

簡要回答： 這不正常，但它是軟件使用中的一個常見現象。 “顯示”問題通常意味著軟件雖然錄入了數據，但在當前視圖下沒有可視化地渲染出來，需要您進行排查。

詳細分析：

• 顯示≠存在： 在軟件中，輸入了數據但屏幕上不顯示，可能原因有：

• 視圖細節級別（LOD）設置： 有些軟件為了優化性能，在縮小視圖時會自動隱藏一些細節（如鋼筋小圓點），放大后才會顯示。您可以嘗試放大查看該位置。

• 顯示圖層控制： 檢查一下是否無意中關閉了“次梁加筋”或“鋼筋標注”相關的顯示圖層。

• 軟件圖形緩存問題： 偶爾可能是軟件顯示延遲或錯誤。嘗試刷新屏幕（F5）、重生成模型（REGEN） 或切換一下視圖（如從二維切換到三維再切回來）。

• 輸入位置錯誤： 極少數情況下，可能您輸入的原位標注并沒有成功附加到目標梁上。您需要選擇該梁，在屬性列表或平法表格中確認數據是否真的存在。

操作建議：

• 首先驗證數據是否存在： 選中您輸入了加筋但未顯示的主梁，查看它的屬性編輯器或梁平法表格，檢查相應位置的數據是否已經成功錄入。如果數據在，只是不顯示，那就是視圖問題，不影響計算。

• 檢查計算結果： 如果數據存在，您可以放心，軟件在計算鋼筋量時會包括這部分鋼筋。顯示問題通常不影響工程量統計。

• 解決顯示問題：

• 縮放視圖、檢查圖層開關、刷新屏幕。

• 查閱軟件的幫助文檔，搜索“圖元顯示”相關設置。

• 如果以上都無法解決，可以嘗試在該位置重新輸入一次，或者作為最后的手段重啟軟件。

• 總結

• 對于吊筋識別： 不要完全依賴自動識別?！白詣幼R別 + 手動校對修改” 是標準流程。利用好軟件的批量修改功能可以提升效率。

• 對于次梁加筋顯示： 遵循 “檢查數據是否存在 → 排查顯示設置” 的步驟。只要數據確認錄入了，即使偶爾不顯示，也不必過于擔心，因為它通常不影響核心的工程量計算。

希望這些解釋和建議能幫助您更高效地工作！這些都是建模過程中的常見挑戰，熟練之后就會處理得越來越快。
