3跑樓梯的可以用自定義樓梯繪制的

圖紙有給出形狀的啊

太好了！你提供的這三張圖片（尤其是后兩張）完美地展示了在廣聯達BIM土建計量平臺（GTJ）中處理樓梯的完整流程。從你的問題“怎么建模算量”可以看出，你已經超越了“如何畫”的層面，進入了工程應用的核心階段。

下面我將結合你的圖片，為你詳細講解在廣聯達軟件中為這個樓梯建模并計算工程量的標準步驟。

廣聯達樓梯建模算量核心流程

廣聯達處理樓梯的核心思想是：識別創建 → 參數化修改 → 自動算量。你的第二、三張圖正是“識別創建”階段的界面。

第一步：前期準備（導入CAD圖）

• 新建工程：正確設置工程名稱、計算規則、清單庫、定額庫、抗震等級等。

• 導入CAD圖紙：

• 在【建?！拷缑?，點擊【圖紙管理】→【添加圖紙】，選擇你手上的電子版CAD圖（最好是和你的圖片一致的DWG文件）。

• 你的第三張圖左上角就有 “圖形識別” 按鈕，這是后續操作的關鍵。

• 定位圖紙：將導入的CAD圖紙與軟件的軸網對齊，確保位置準確。

• 第二步：核心操作——識別樓梯（基于你的圖片）

這是最關鍵的一步，軟件可以智能識別你圖紙中的樓梯參數。

• 找到命令：在【建?！宽?yè)簽下，找到【樓梯】→【識別樓梯】。

• 提取邊線：點擊“提取樓梯邊線”，然后鼠標單擊圖紙中樓梯梯段的輪廓線（你圖中紅色的線條）。右鍵確認。

• 提取標注：點擊“提取文字標注”，然后鼠標單擊圖紙中所有的樓梯尺寸標注，如 8×260=2080、 1350（梯段寬）、 DT3 h=110mm 等。右鍵確認。

• 這一步是軟件的精華，它能把文字標注自動轉化為樓梯的屬性參數。

• 自動識別：點擊“自動識別”按鈕，軟件會自動分析你提取的圖線和標注，并在圖中搜索符合條件的樓梯。識別成功后，圖中會生成一個綠色的樓梯圖元。

• 第三步：檢查和修改參數（確保算量準確）

自動識別不一定100%完美，必須進行核對和修改。這是影響算量結果正確性的最關鍵一步。

• 選中樓梯圖元：雙擊識別生成的綠色樓梯，會彈出“樓梯屬性編輯框”。

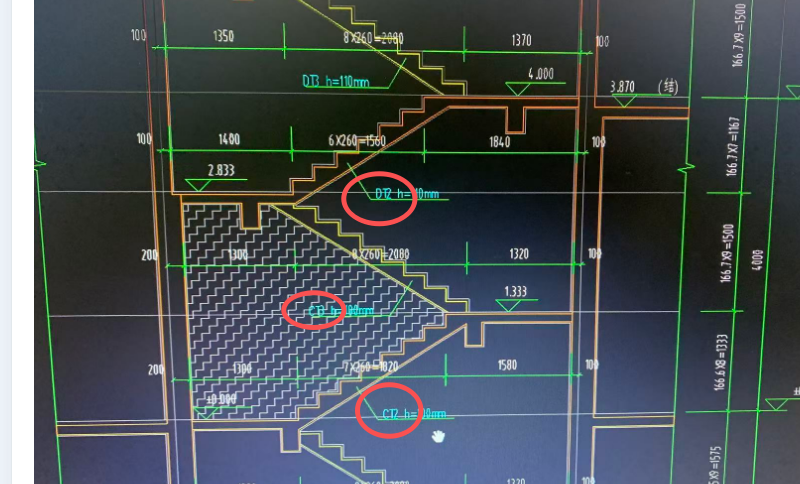

• 核對關鍵參數（對照你的第一張圖紙）：

• 樓梯類型：選擇正確的類型，如“標準雙跑樓梯”、“剪刀梯”等。從你的圖看，這是一個雙跑樓梯。

• 踏步總數：根據標高計算。你的圖1中首層到4.000米，踏步數應為 4000 / 設計踢面高。

• 踏步高度/寬度：軟件會自動填入識別到的數據，如 (踢面高)166.67和 (踏面寬)260。你需要根據設計說明（圖1中的 DT3 h=110mm是梯板厚度，不是踏步高）手動校準。

• 梯段寬度：核對是否為 1350或 1370。

• 休息平臺尺寸：檢查軟件自動生成的平臺長、寬是否正確（你的圖中有1500, 1840等尺寸）。

• 混凝土強度等級：根據結構說明選擇，這會影響混凝土工程量。

• 標高信息：務必核對樓梯的起始標高和終止標高（你圖1右側的 -1.575, ±0.000, 2.833, 3.870, 4.000），這是算量基礎。

• 第四步：計算并查看工程量

模型建立并核對無誤后，算量就是全自動的。

• 匯總計算：點擊軟件左上角的【匯總計算】按鈕，軟件會計算整個工程的所有工程量。

• 查看工程量：選中樓梯圖元，點擊【查看工程量】，會彈出詳細的清單。

• 主要輸出量：

• 混凝土體積：樓梯的混凝土用量（立方米）。

• 模板面積：支撐樓梯混凝土的模板接觸面積（平方米）。這是造價的重點。

• 裝修工程量：如果定義了地面、天棚、墻面裝修，會自動計算樓梯的相應面積。

• 欄桿長度：如果需要，也可根據識別到的扶手線計算長度。

• 針對你圖片的特別說明和技巧

• 圖1（詳細施工圖）：這是你核對參數的最高依據。所有尺寸、標高、文字說明（如 DT3 h=110mm）都必須與軟件屬性框里的參數一致。

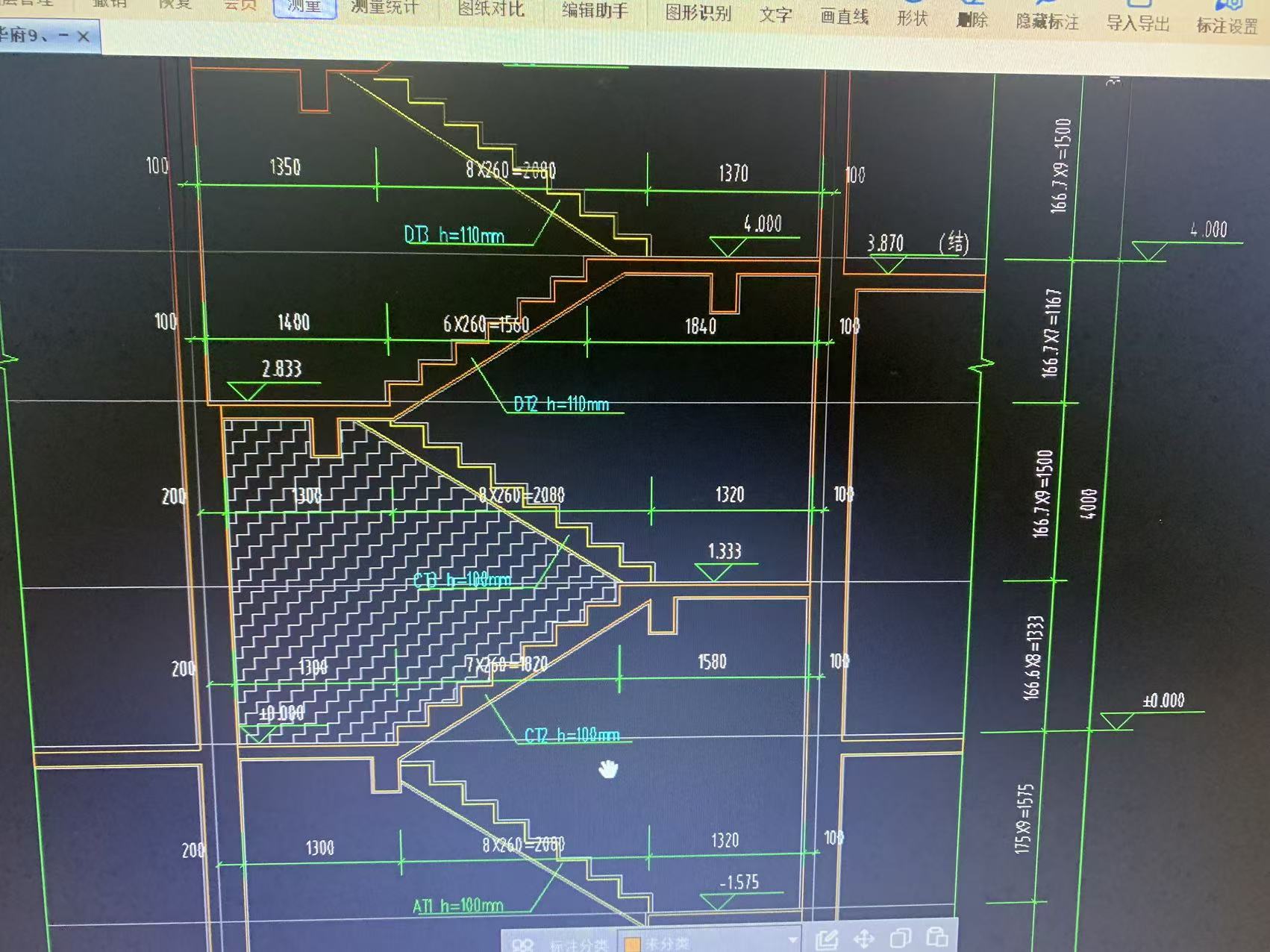

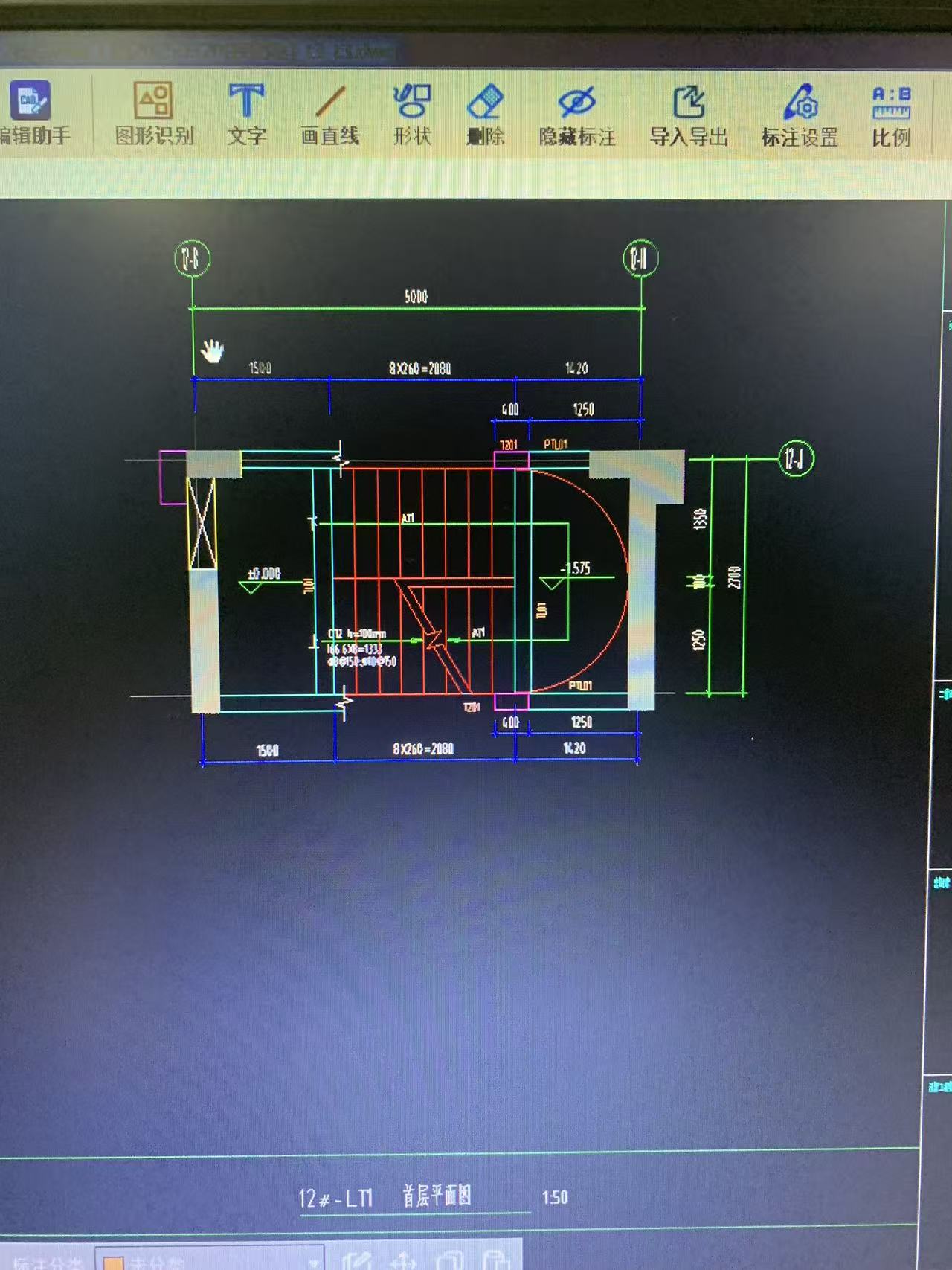

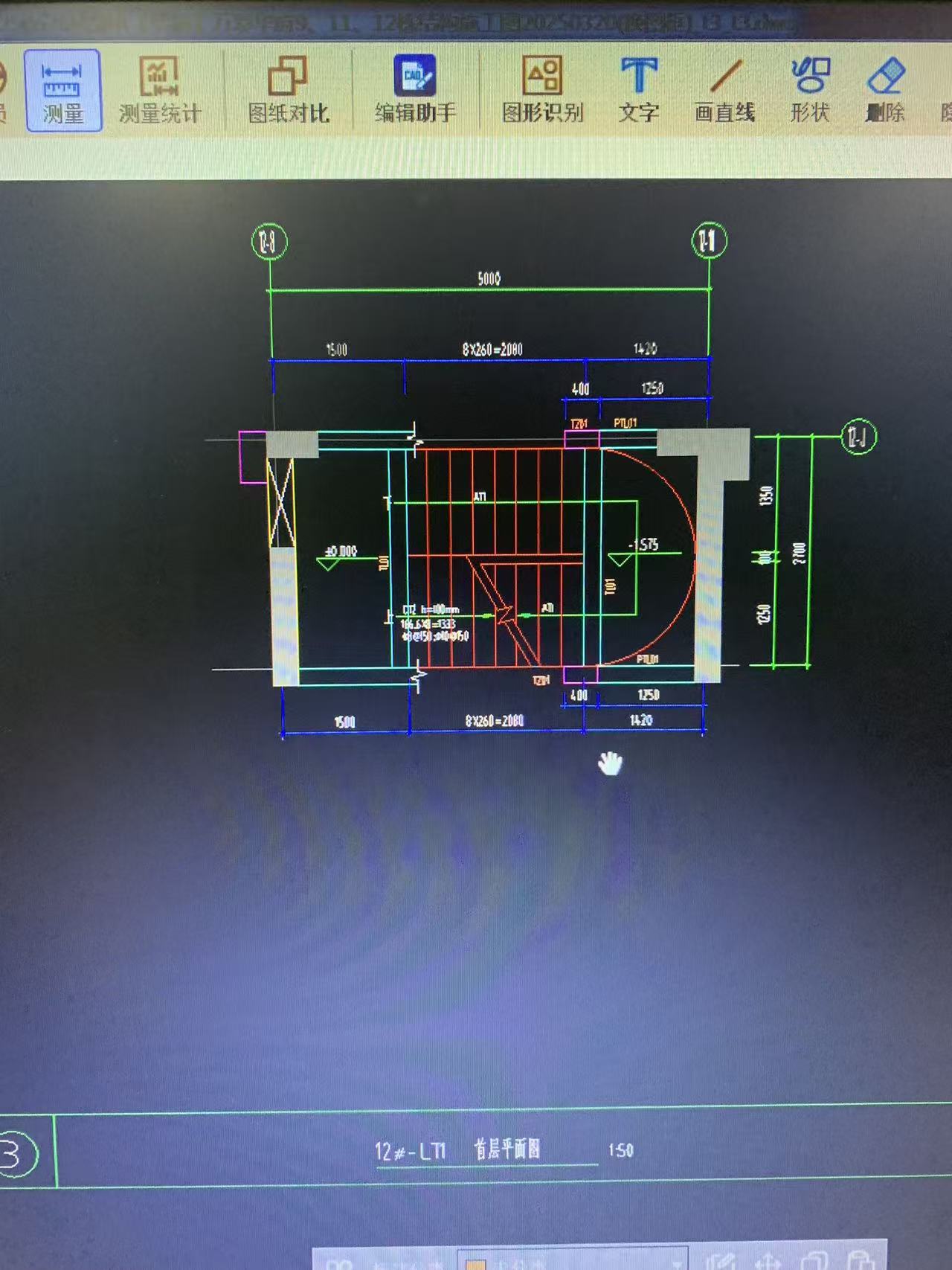

• 圖2 & 圖3（廣聯達界面）：

• “圖形識別”功能：就是你看到的核心功能，極大提升了效率。

• “測量”工具：如果你對自動識別的尺寸不放心，可以用這個工具手動測量CAD圖上的距離進行復核。

• “圖紙對比”功能：可用于將你建好的模型與原始CAD圖疊加對比，檢查是否有偏差。

• “標注設置”和“比例”：在導入CAD圖后，如果發現尺寸不對，很可能是比例問題（比如CAD圖單位是mm，軟件識別成了m）?？梢杂眠@些功能進行調整。

• 總結與建議

• 流程總結：導入圖紙 → 識別邊線和標注 → 自動生成 → 仔細核對屬性 → 匯總計算。

• 核心要點：“識別”省力，但“核對”省心。絕對不能完全依賴自動識別，必須人工逐一核對參數，特別是踏步數和標高。

• 實戰建議：

• 就按照你手上的圖紙，在軟件里完整操作一遍這個流程。

• 遇到哪個參數不知道如何填寫，隨時可以對照你的圖1來找答案。

• 完成建模后，一定要使用“三維查看”功能，立體地檢查一下樓梯模型是否正確，平臺位置、踏步數量是否合理。

如果你在操作具體步驟時遇到問題（例如某個參數在軟件的哪個位置填寫），可以隨時再問！祝你建模順利！

分別選擇對應的參數化類型設置
