您好！您提供的圖紙和問題非常專業，也點出了很多造價和施工人員在處理復雜節點時遇到的共性難題。常規的承臺構件確實無法完美計算這種帶有側面鋼筋、內部箍筋和后插鋼構件的特殊承臺。

結合您的三張圖紙，我為您提供一個高效、合理且便于計算的解決方案。

核心結論：組合構件法

不建議單獨使用承臺構件，更不建議用兩種柱子構件來處理。 使用柱子構件會導致鋼筋錨固、搭接邏輯與基礎完全不同，計算結果會不準確，也不合理。

最合理的繪制和計算方法是 “自定義獨立基礎/承臺 + 基礎梁/其他鋼筋” 的組合方式。

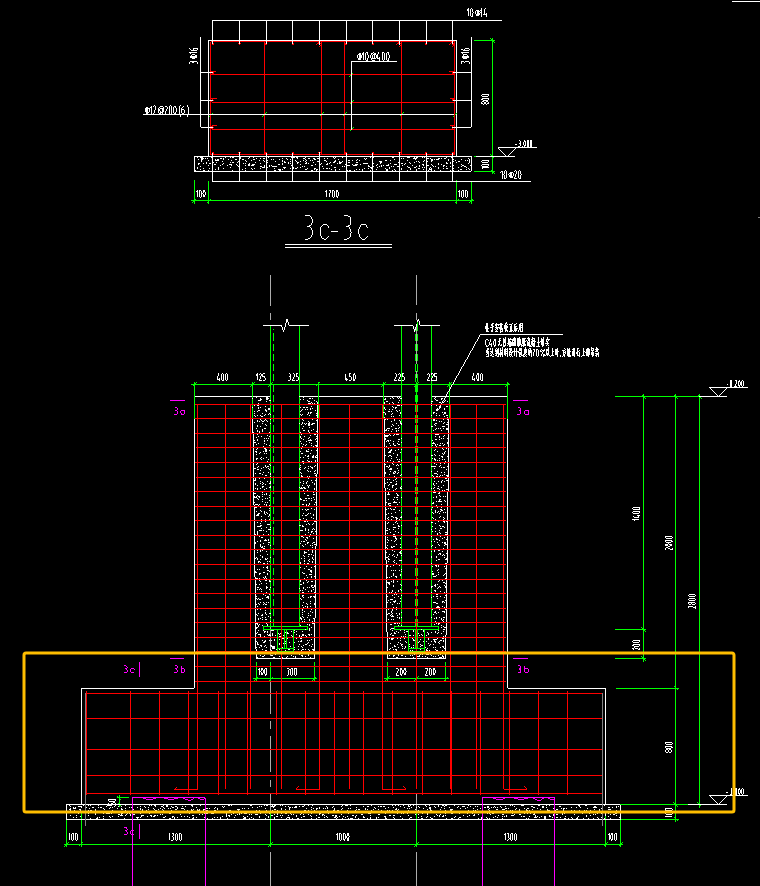

分部分項解決方案1. 對于主體承臺（3C-3C剖面）的鋼筋計算

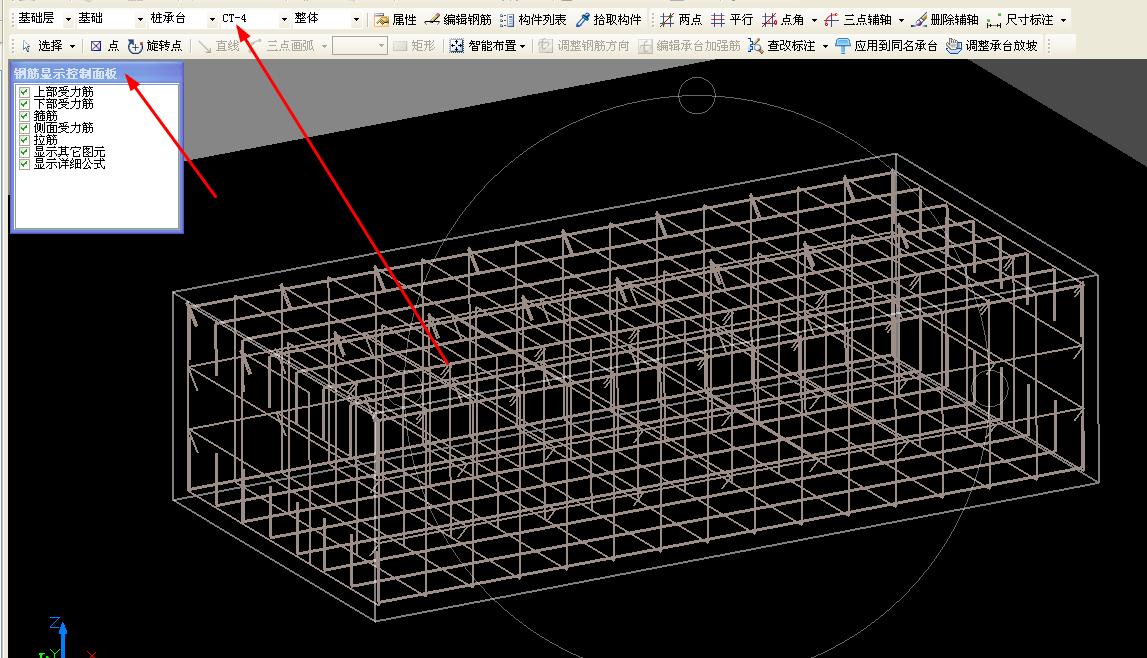

• 上下層鋼筋： 使用 “自定義獨立基礎” 或 “樁承臺” 構件來繪制。在定義時，分別輸入承臺單元的上部鋼筋（如圖紙中的C14@200）和下部鋼筋（如C16@150）。這是主體鋼筋，用承臺構件處理最合適。

• 側面鋼筋和箍筋： 這是關鍵所在。在廣聯達等算量軟件中，“樁承臺” 構件通常有一個 “其他鋼筋” 或 “加強筋” 的輸入界面。您就在這里輸入側面縱筋和箍筋。

  優點： 這樣所有鋼筋都在一個構件內，計算結果清晰，便于核對，并且鋼筋的錨固長度會遵循基礎構件的計算規則，更為準確。

• 側面縱筋： 根據3C-3C剖面圖，定義側面的豎向鋼筋信息（如圖中的10Φ10@200）。

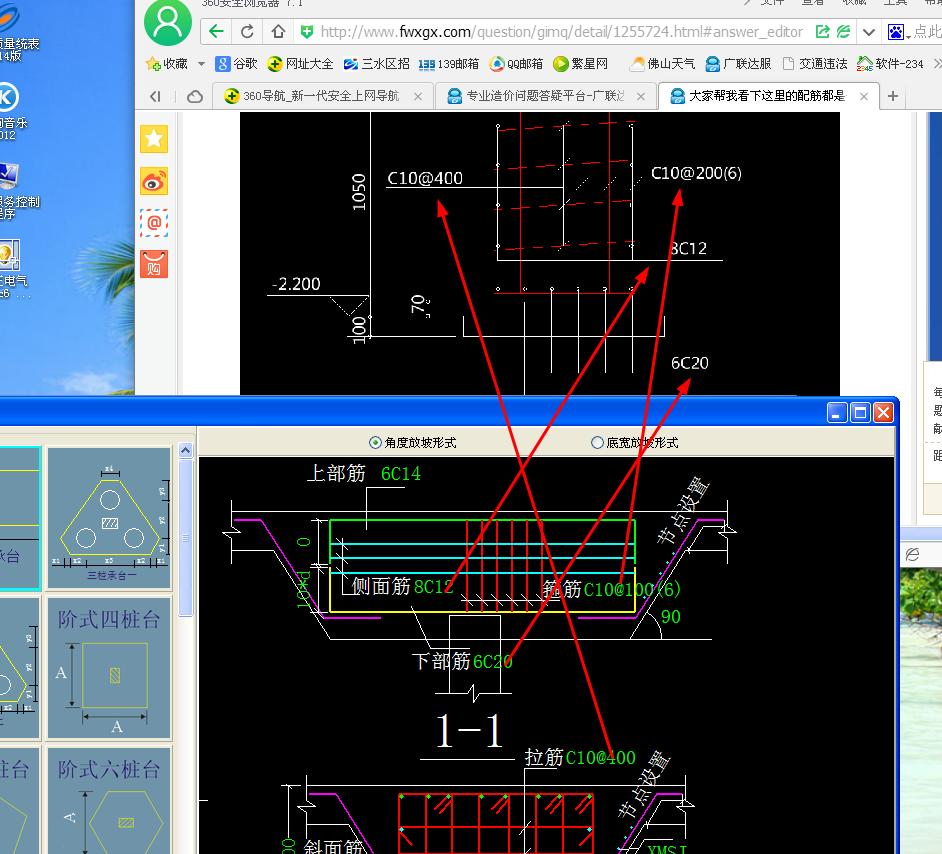

• 內部箍筋/拉筋： 同樣在 “其他鋼筋” 中，選擇鋼筋圖形為箍筋，然后輸入箍筋的詳細信息（如圖中的Φ10@200(6)，表示6肢箍）。您可以通過編輯鋼筋公式來精確控制箍筋的尺寸。

• 2. 對于后插鋼構件及不同配筋區域（3a-3a, 3b-3b）

• 后插鋼構件本身： 如果需要在工程量中體現這些鋼構件，應使用 “鋼結構” 模塊中的 “鋼柱” 或 “自定義鋼構件” 來單獨繪制和計算其重量。切勿用鋼筋柱構件來模擬鋼材。

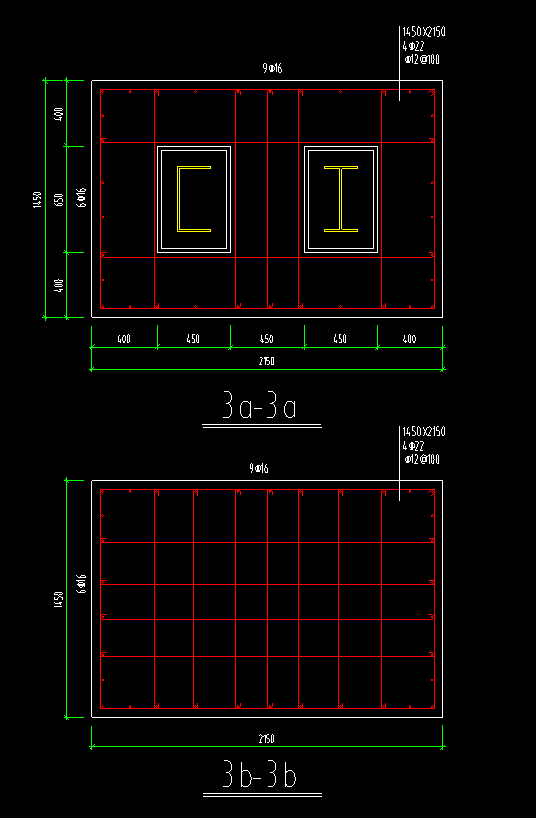

• 3a-3a和3b-3b區域的不同配筋：

• 最佳方法： 將這些配筋不同的區域，視為承臺內部的 “暗梁” 或 “加強帶” 。

• 繪制： 使用 “基礎梁” 構件來繪制這些區域（例如2750x1550的范圍）。在定義基礎梁時，根據3a-3a和3b-3b各自的配筋圖，準確地輸入它們的縱筋和箍筋信息。

• 合理性： 基礎梁的鋼筋計算規則（錨固、搭接）與承臺同屬基礎范疇，邏輯一致。它會自然地與承臺主體鋼筋進行扣減，計算結果非常合理。

• 操作： 將繪制好的“基礎梁”構件（代表3a區域）和另一個配筋不同的“基礎梁”構件（代表3b區域）重疊布置到自定義承臺相應的位置上。

• 總結與最終建議

您的特殊承臺可以按以下步驟繪制：

• 主體： 用一個 “自定義樁承臺” 繪制整個承臺外形。

• 輸入上、下層主筋。

• 在 “其他鋼筋” 中輸入側面縱筋和內部箍筋。

• 局部加強區： 用兩個 “基礎梁” 構件（一個命名為3a，一個命名為3b）分別繪制，并輸入各自獨特的鋼筋信息。然后將它們布置到承臺主體中對應的3a和3b位置。

• 后插鋼件： 用 “鋼柱” 構件在對應位置繪制，計入鋼結構工程量。

關于鋼筋搭接： 上述方法（承臺+基礎梁）的搭接計算是完全合理的。軟件會按照內置的平法圖集規則自動計算基礎梁在承臺內的錨固和鋼筋的搭接長度，遠比手動計算或使用柱構件準確。

這種方法既保證了計算的準確性，又使模型層次清晰，便于后期對量和檢查，是處理此類復雜節點的最優解。

底用樁承臺設置，并選擇對應的配筋類型，垂直的用型鋼柱
