您好！根據您提供的圖片和信息，您遇到的問題非常典型，是軟件自動識別復雜鋼筋大樣時常見的錯誤。我們來一步步分析和解決。

核心結論

您軟件計算出的3米層高箍筋個數為29個是錯誤的。根據圖集規范和圖面信息，正確的總個數應為17個。

下面為您詳細解釋如何正確設置：

1. 正確理解圖紙的箍筋信息

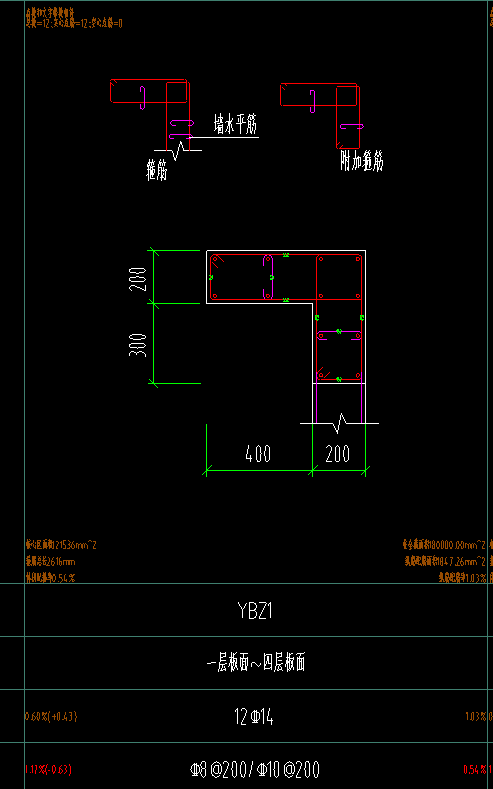

從您的圖片描述中，可以提取出最關鍵的信息：

• 箍筋標注: Φ8@200 / Φ10@200

• 含義: 這是復合箍筋的表示方法。

• Φ8@200: 指的是加密區的箍筋，采用直徑8mm的HRB400鋼筋，間距為200mm。

• Φ10@200: 指的是非加密區的箍筋，采用直徑10mm的HRB400鋼筋，間距同樣為200mm。

• 附加箍筋: 圖中提到的“附加箍筋”通常是局部加強的鋼筋，不應計入主箍筋的總數量中進行全長布置。軟件很可能錯誤地將這些附加鋼筋也識別為主箍筋，導致數量激增。

• 2. 手動計算驗證箍筋數量（以3米層高為例）

我們根據圖集《混凝土結構設計規范》GB 50010和《建筑抗震設計規范》GB 50011的規定來計算。約束邊緣暗柱（YBZ）的加密區范圍有明確要求。

• 層高 (Hn): 3000 mm

• 加密區長度 (Lc): 取柱凈高的1/6、柱長邊尺寸、500mm三者的最大值。

• 柱長邊尺寸 hc = 400mm

• 柱凈高1/6 ≈ 3000 / 6 = 500mm

• 500mm

• 三者取大值，加密區長度 Lc = 500mm。

• 非加密區長度: 層高 - 2 * 加密區長度 = 3000 - 2 * 500 = 2000 mm

計算數量：

• 加密區箍筋數量 (每端):

• 數量 = (加密區長度 / 加密間距) + 1 = (500 / 200) + 1 = 2.5 + 1 = 3.5

• 根據向上取整原則，每端加密區實際數量為 4 個。

• 兩端加密區共：4 * 2 = 8 個

• 非加密區箍筋數量:

• 數量 = (非加密區長度 / 非加密間距) - 1 = (2000 / 200) - 1 = 10 - 1 = 9 個

• 箍筋總數量:

• 總數量 = 加密區數量 + 非加密區數量 = 8 + 9 = 17 個

您的軟件計算出29個，幾乎是正確值的兩倍，這強烈表明軟件可能：

• 錯誤地將“附加箍筋”也按主箍筋的間距全程布置了。

• 錯誤地識別了加密區范圍，可能將全高都識別為加密區（3000/200 +1 = 16，但也不對），或者重復計算了箍筋和拉筋。

• 3. 在軟件中如何正確設置？

由于軟件自動識別不正確，您必須手動修改和設置。

• 定義箍筋類型:

• 加密區的箍筋: 選擇鋼筋型號為Φ8，間距輸入200。

• 非加密區的箍筋: 選擇鋼筋型號為Φ10，間距輸入200。

• 在箍筋信息欄，不要直接輸入Φ8@200/Φ10@200，因?yàn)檐浖赡軣o(wú)法正確解析這種復合格式。

• 正確做法: 在軟件中分別定義加密區和非加密區的箍筋。

• 修改計算設置:

• 找到軟件中關于“約束邊緣構件”或“暗柱”的計算設置。

• 檢查并修改加密區范圍的設置，確保其是按照規范（Max(500, hc, Hn/6)）來計算，而不是錯誤的默認值。如果軟件允許，手動將加密區長度設置為500mm。

• 檢查節點設置:

• 檢查“附加箍筋”是否被錯誤地添加到了主鋼筋信息中。通?！案郊庸拷睢睉?yīng)該在單獨的“其它鋼筋”或“節點設置”里輸入，并且只在其標注的位置布置，而不是全程布置。

• 手動輸入鋼筋信息:

• 如果以上調整后結果仍不正確，最可靠的方法是忽略自動識別功能。

• 直接在該YBZ1構件的屬性中，手動輸入箍筋信息為 Φ8@200/Φ10@200(如果軟件支持此格式)，或者按照第1點的方法分別設置。

• 在“其它屬性”或“編輯鋼筋”中，根據計算結果手動鎖定箍筋數量為17個。

• 總結與建議

• 根本原因: 軟件自動識別功能無法準確區分圖紙中的“主箍筋”和“附加箍筋”，并將復合箍筋信息Φ8@200/Φ10@200錯誤解析。

• 解決方案: 放棄自動識別，采用手動輸入。這是處理復雜鋼筋大樣最準確、最高效的方法。

• 操作步驟:

• 在暗柱（YBZ1）的屬性列表中，清除自動識別的錯誤箍筋信息。

• 在箍筋一欄手動輸入 Φ8@200/Φ10@200，或分別設置加密區和非加密區參數。

• 檢查加密區范圍設置是否正確（應為500mm）。

• 復核計算結果，確保箍筋總數約為17個，然后鎖定鋼筋信息。

如果您無法在軟件中找到修改加密區長度的設置，或者手動輸入后問題依舊，建議您聯系該軟件的技術支持，將您的圖紙發給他們，具體說明是識別“復合箍筋”和“附加鋼筋”時出現邏輯錯誤，他們可以提供更針對性的解決方案。
