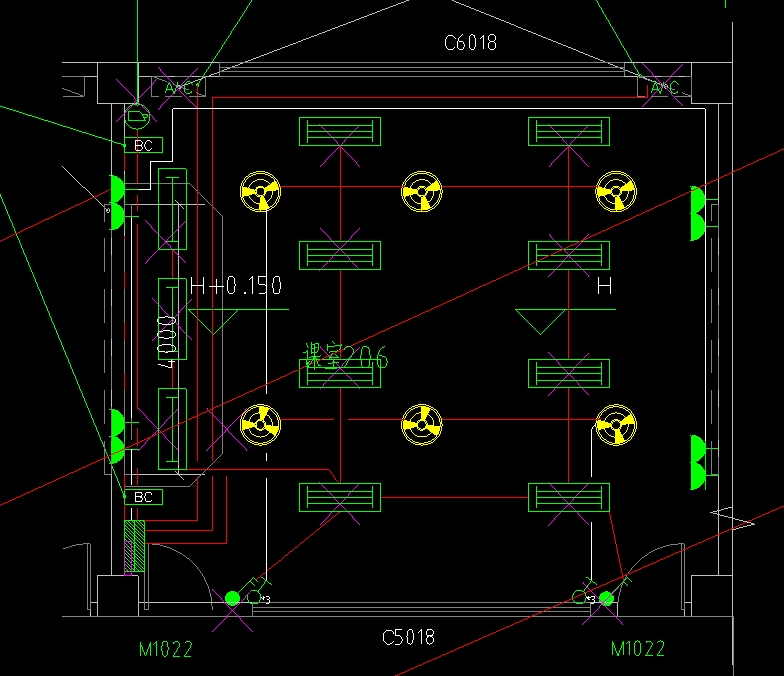

您好！根據您提供的教室206電氣平面圖信息，我來為您分析并標注拆除線路時需要注意的電線根數。

作為一名電氣工程師，我的分析基于國標電氣圖例和常見設計規范。由于圖片中未明確顯示所有開關的具體類型（如單控、雙控），我會根據最典型的教室布局進行推斷。最終施工前，請務必以現場實際驗證為準。

核心原則分析

電線根數取決于燈具/風扇的控制方式：

• 單控開關：從開關到燈具一般為 2根線（火線進、控制火線出）。

• 雙控開關（教室門口和講臺附近常見）：兩個開關之間的線路為 3根線，開關到燈具仍為2根線。

• 零線（N）和地線（PE）：通常直接從電源回路引至燈具和風扇，不經過開關。

• 分區電線根數標注與拆除建議

我將圖中的線路分為以下幾個部分進行分析，您可以參照此思路在圖紙上進行標注：

1. 吊扇回路 (黃色符號)

• 線路特征：圖中顯示吊扇有獨立的回路。

• 電線根數：從電源到吊扇的線管內，通常應有 3根線：

• 火線 (L)：從空開引來。

• 零線 (N)

• 地線 (PE)

• 拆除建議：拆除吊扇時，可將通往該吊扇的整個回路（3根線）安全拆除。需找到回路源頭（配電箱或上游接線盒）并斷電后操作。

2. 燈具照明回路 (綠色符號)

這是分析的重點，關鍵在于開關的控制方式。我們假設最常見的配置：門口一個雙控開關，講臺附近一個雙控開關，共同控制一組燈具。

• A. 電源進線 & 燈具之間

• 線路特征：從電源通往各燈具的干線。

• 電線根數：一般為 3根線（火線 L、零線 N、地線 PE）。零線和地線直接供給每個燈具。

• B. 開關接線盒與燈具之間

• 線路特征：連接開關和它所控制的燈具。

• 電線根數：一般為 2根線。一根是來自電源的火線 (L)，另一根是開關出來的控制火線 (L?)，它接到燈具上控制其通斷。

• C. 兩個雙控開關之間 (關鍵部分)

• 線路特征：連接門口開關和講臺附近開關。

• 電線根數：這是 3根線。雙控開關需要三根線（通常稱為 L?, L?, L? 或 COM, L1, L2）來實現兩地控制功能。

• 拆除建議：

• 如果全部燈具和開關都需要拆除，那么可以從回路源頭開始，將整個照明回路的所有電線（包括干線、開關控制線、雙控聯絡線）全部安全拆除。

• 如果只拆除部分（例如只拆燈具但保留開關），則需要仔細判斷每一根線的用途，用電筆和萬用表進行現場核實后，再斷開相應的連接。

3. 開關回路

• 線路特征：連接開關的線路。

• 電線根數：

• 單控開關：線盒內通常有 2根線（火線進、控制火線出）。

• 雙控開關：線盒內通常有 3根線（與另一個雙控開關相連）。

• 拆除建議：拆除開關時，其對應的控制線可一并拆除。

• 總結與行動建議

為了方便您施工，我為您制作了以下表格，可作為現場施工的核查清單：

線路位置

推斷電線根數

主要功能

拆除注意事項

吊扇供電線路

3根 (L, N, PE)

為吊扇提供電力

找到源頭，整條回路可拆除

燈具供電干線

3根 (L, N, PE)

為所有燈具提供電源和保護

拆除燈具時，需在接線盒內斷開與燈具的連接

單控開關線路

2根 (L in, L? out)

控制燈具通斷

拆除開關即可，電線可根據需要拆除

雙控開關之間線路

3根 (L?, L?, L?)

實現兩地控制

這是最容易出錯的地方！ 拆除任一端的開關或燈具時，必須理清這3根線

開關至燈具線路

2根 (L, L?)

將控制信號送達燈具

隨燈具或開關拆除

最后，給您最重要的實操建議：

• 斷電操作：施工前務必在配電箱斷開對應回路的空氣開關，并掛上“有人工作，禁止合閘”警示牌，用電筆確認無電后再操作。

• 現場核實：圖紙是設計的理想狀態，現場可能存在變更。最關鍵的一步是：

• 用萬用表（電阻檔）進行通斷測量：在斷電情況下，通過測量可以準確判斷出哪兩根（或三根）線是通向哪個設備或開關的，從而最終確定線管內導線的實際根數和用途。

• 標記清晰：拆除前，用標簽紙對不同線路做好標記，避免后續安裝時混淆。

希望以上分析能為您提供清晰的幫助。祝您施工順利！如有其他問題，歡迎隨時追問。
