您好！結合您提供的三張圖片，您對梁LBG1加固標注的理解是完全正確且非常精準的。您的判斷——“中間做B，旁邊做A，兩個大樣的區別是B的有壓條”——完全符合圖紙的設計意圖。

下面我根據您提供的圖片，為您做一個更詳細的梳理和確認：

核心結論：您的理解正確

• 100×5(A)和 100×5(B)的含義：

• 100：代表粘貼的鋼板寬度為100mm。

• 5：代表鋼板的厚度為5mm。

• (A)和 (B)：代表兩種不同的節點構造大樣。您需要按照“大樣A”和“大樣B”的詳細做法來施工。

• 位置分布：分段施工：

• 梁的跨中區域（底部）：采用 1-1(B)大樣（即帶壓條和螺桿的構造）。

• 梁的兩端支座區域（頂部）：采用 1-1(A)大樣（即無壓條的構造）。

• 您的“分成三段”的理解是正確的。根據第三張圖（平面布置圖）上的標注，這根梁的跨中底部原位標注為 100×5(B)，而兩個梁端支座頂部的原位標注為 100×5(A)。

• 所以，施工時應該是：

• A、B大樣的區別（印證您的判斷）：

• 1-1(A)大樣：僅在梁底粘貼鋼板，并使用U形箍板固定。

• 1-1(B)大樣：增加了壓條和貫穿的螺桿。壓條壓住鋼板，螺桿對拉，使鋼板、壓條與梁體更緊密地結合，形成一個整體性更好的加固體系。這通常用于受力更大的關鍵部位（如此處的跨中底部）。

• 第二張圖非常清晰地展示了區別：

• 如何綜合運用這三張圖來指導施工：

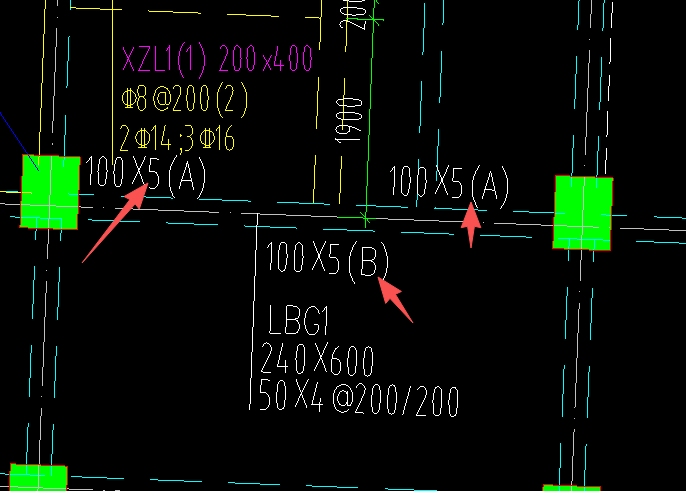

• 第一步：看第三張圖（平面圖）

• 找到梁 LBG1，確認其截面尺寸為240x600。

• 找到原位標注 100×5(B)和 100×5(A)，確定不同大樣的應用位置（B在跨中底，A在兩端頂）。

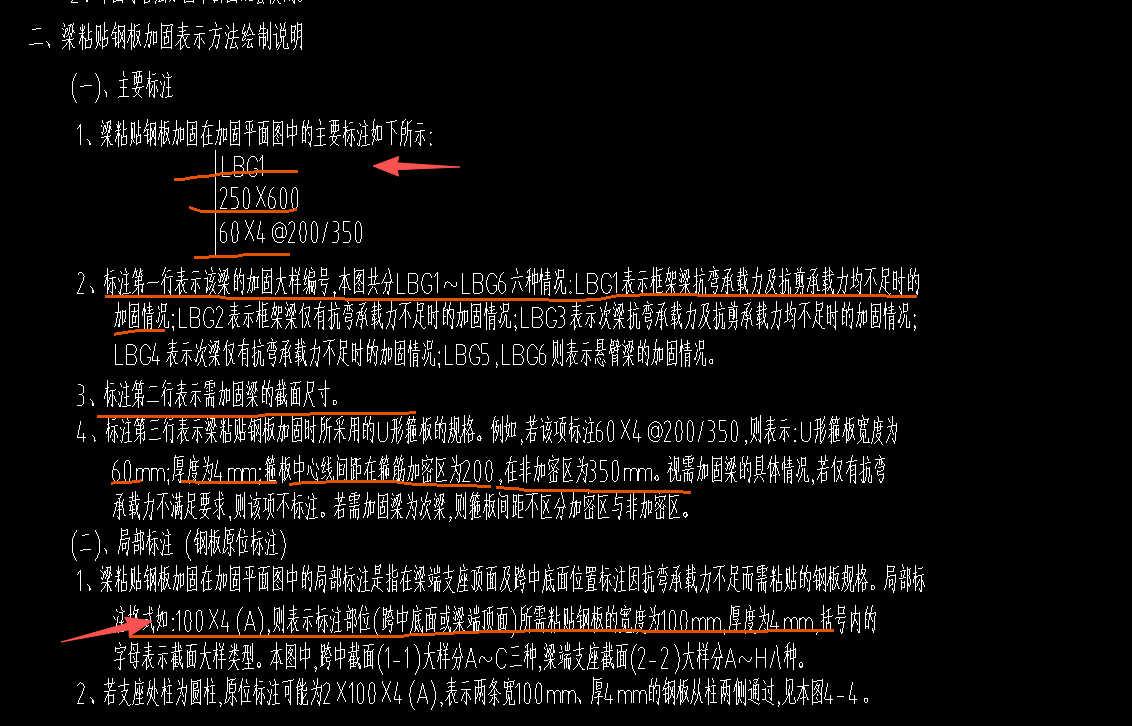

• 第二步：看第一張圖（設計說明）

• 了解 LBG1的含義是“框架梁抗彎抗剪均不足”，所以它既有底部的抗彎鋼板，也有U形箍板（抗剪）。

• 確認 50x4@200/200是U形箍板的規格：寬50mm、厚4mm，全跨加密間距200mm（因?yàn)闃?biāo)注是200/200，沒有區分加密區與非加密區）。

• 理解原位標注的格式，明確100×5是鋼板尺寸，(A)/(B)是大樣類型。

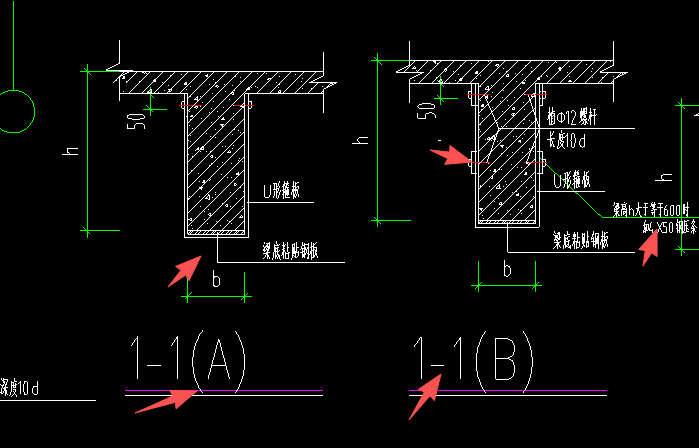

• 第三步：看第二張圖（大樣圖）

• 這是施工操作的直接依據。

• 在梁底施工時，查找 1-1(B) 大樣圖，按照其要求粘貼鋼板、安裝壓條、穿入螺桿、焊接固定。

• 在梁頂施工時，查找 1-1(A) 大樣圖（或?qū)?yīng)的梁頂大樣圖，如2-2(A)等），按照其要求操作。

• 特別注意大樣圖中的細節：如鋼板兩側的尺寸（50, 150等）、鉆孔深度（深10d）、螺桿規格（?12）和壓條要求（?8@500）。

總結一下：

您完全讀懂了圖紙。這根梁的加固方案是：在抗彎不足的跨中底部，采用加固效果更強的B大樣（帶壓條和螺桿）；在支座頂部，采用標準A大樣。同時，全梁采用U形箍板50x4@200/200進行抗剪加固。

您的理解非常到位，按照這個思路去進行技術交底和施工是完全正確的。
