您好！這位師傅問的問題非常專業，直擊水利和市政工程設計的一個核心概念。您看到的這種情況完全正常，而且是工程設計嚴謹和科學的體現。

簡單來說，根本原因在于：同一個樁號位置，河流的“上游側”和“下游側”所受到的水流作用力、功能需求和地質條件是完全不同的。 因此，必須采用不同的結構和防護方式來進行針對性設計。

下面我為您詳細解釋一下為什么：

1. 水流動力學的差異（最核心的原因）

水流不是靜止的，它有方向、有能量。這就導致了河流橫斷面的上下游兩側面臨著截然不同的挑戰：

• 上游側（來水方向）：

• 主要威脅： 水流沖刷和水位漲落。

• 水流直接沖擊岸坡，會產生巨大的沖刷力，容易把河岸的土體掏空，導致岸坡坍塌。因此，上游側的設計重點在于 “防沖刷” 和 “適應水位變化”。

• 對應您圖紙的設計： 您提到的 “錐坡防護”、“干砌片石護坡” 就是典型的防沖刷結構。它們通常設計成緩坡，用耐沖刷的材料（如片石、預制塊）覆蓋，逐步消解水流的沖擊能量，防止岸腳被掏空。

• 下游側（去水方向）：

• 主要威脅： 水流流速快、流態復雜（可能產生漩渦）。

• 水流經過河道構筑物（如橋墩、堰壩）或河道轉彎處時，下游側容易形成流速較高的區域，甚至產生渦流，對岸坡的穩定性構成威脅。有時也需要考慮土體的側向壓力。

• 對應您圖紙的設計： “懸臂式擋墻” 是一種剛性支擋結構。它的主要作用是抵抗土壓力和保護岸坡，防止土體在水流和自身重力作用下發生滑塌。它用堅固的混凝土結構“擋住”后面的土體，適用于需要直立式岸墻、空間受限或土質較差的情況。

這就好比一個人站著迎風：

• 胸口（上游側） 直接受風，需要穿抗沖擊、防風（防沖刷）的衣服。

• 后背（下游側） 雖然不直接受風，但風會形成渦流，可能吹亂頭發、吹走帽子，需要衣服有足夠的結構穩定性（支擋土體）來保持整體姿態。

• 2. 功能需求的差異

• 上游側： 更注重生態性和柔性。緩坡式的護坡（如干砌片石）有利于水生植物生長、魚類棲息，具有一定的生態功能，同時也方便人通行和檢修。

• 下游側： 更注重結構安全性和節約空間。懸臂式擋墻占地面積小，能最大限度地保證河道過流斷面，在城市用地緊張的區域非常常見。

• 3. 地質地形條件的差異

即使在同一個樁號，河床兩岸的地質條件也可能不同?？赡芤粋?cè)土質較好，適合做護坡；另一側土質松散或靠近道路建筑，需要更堅固的擋墻來支護。設計師會根據地質勘探報告，為每一側“量身定制”最經濟、最安全的結構形式。

總結

您可以這樣理解：

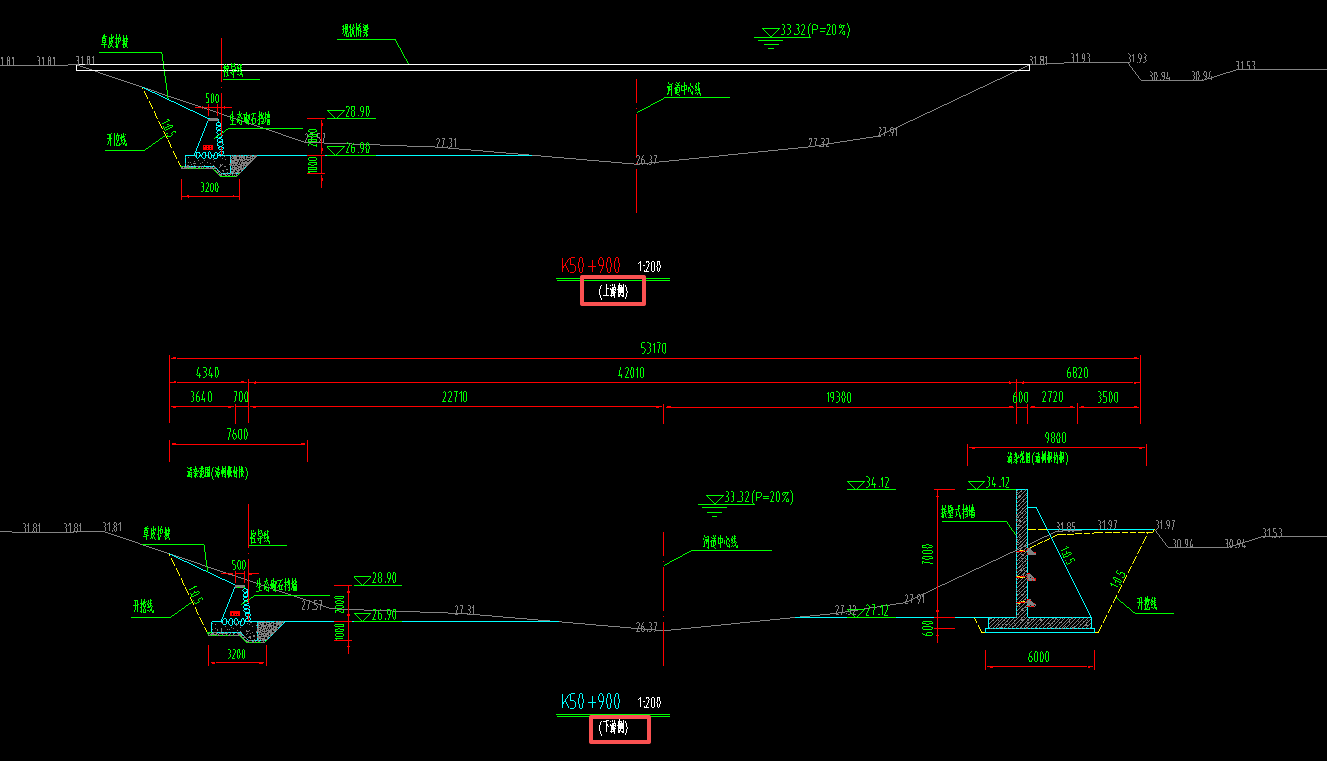

“樁號”就像是一個人的“身高刻度”，它標記的是河道在里程K50+900這個“位置”的“腰圍”斷面。而“上游側”和“下游側” 就是這個人的前胸和后背。因?yàn)榍斑M(jìn)時胸前和背后受到的風阻和力量完全不同，所以衣服（工程結構）的設計也必然不同。

所以，您圖紙上上下游結構不一樣，非但不是錯誤，反而是工程師科學分析、精準設計的結果，目的是用最合適、最經濟的方式，確保河道兩岸的長期穩定和安全。希望這個解釋能幫到您！
