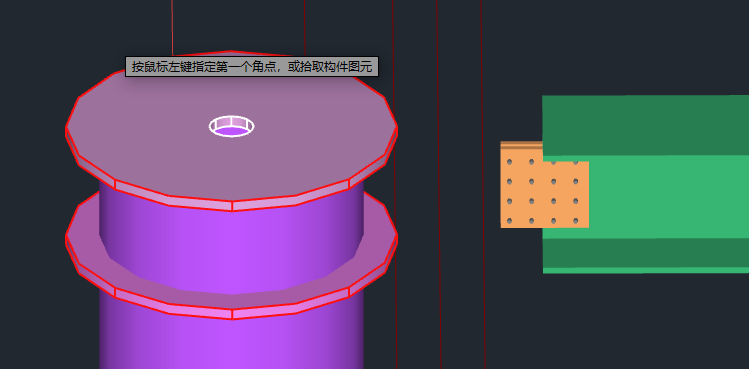

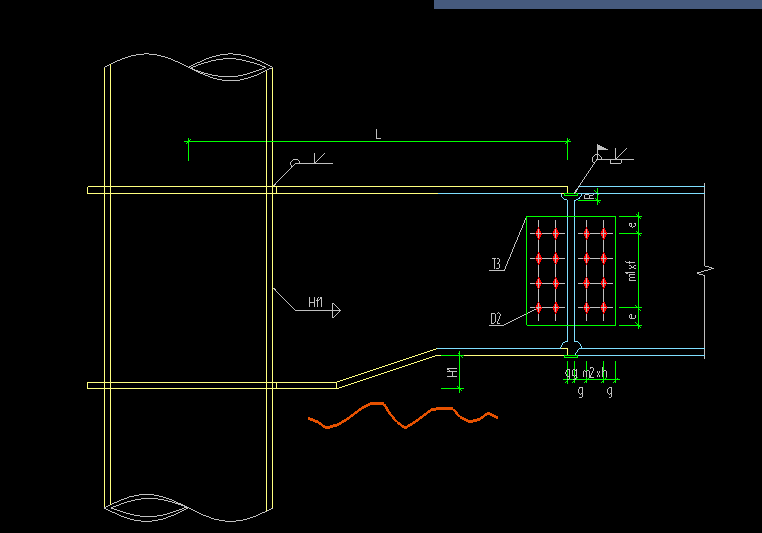

請問這種有高差的節點應該怎樣畫
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
先生成節點，然后把懸挑梁打斷，單獨繪制變截面部分，最后歸屬一下打斷的部分，歸屬到梁
就是先按小界面的梁生成節點，節點所附帶的東西（像連接板螺栓的東西生成之后不要?jiǎng)h，這些東西要算量的），然后把這個節點炸開，把左邊懸挑梁的部分刪掉，單獨繪制這部分牛腿懸挑的部分，然后節點的量有了，懸挑的量也有了，注意需要?dú)w屬的鋼柱里邊，懸挑梁是在工廠直接加工在柱子上的

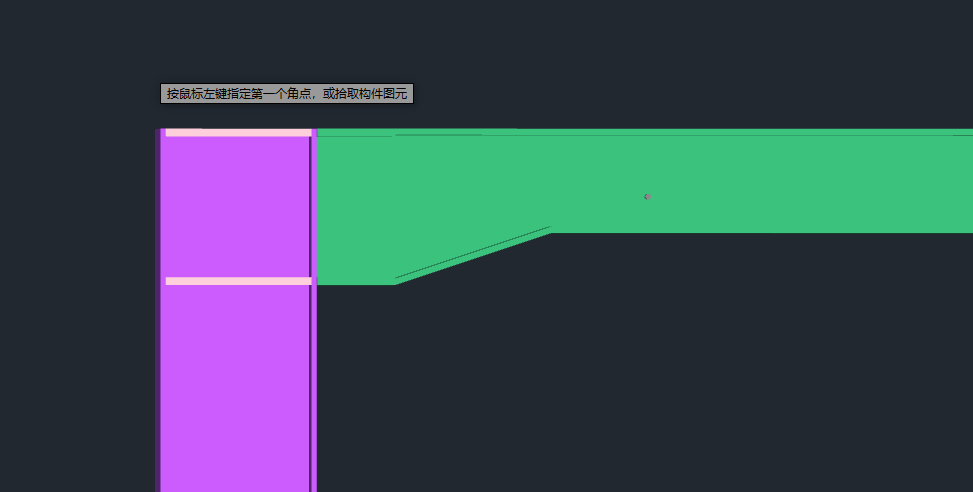

把懸挑部分的刪掉單獨畫
首次提交 2025-08-29 11:31:05 最近修改2025-08-29 15:25:52 (修改過2次)
