您好！根據您提供的CAD圖紙信息及河北省的工程計價依據，為您解答內支撐龍門架的工程量計算和定額套用問題。

一、工程量計算規則

根據《河北省安裝工程消耗量定額》及相關的計算規范，此類內支撐龍門架屬于金屬結構構件，其工程量的計算規則非常明確：

按設計圖示尺寸以質量“噸”計算。

具體計算步驟如下：

• 分解構件： 將圖紙中的龍門架分解為各個組成部件，如：立柱、橫梁、支撐（斜撐或水平支撐）、連接板等。

• 計算鋼材長度/面積： 根據圖紙標注的尺寸（如您提到的2000, 3000等），計算出每種規格鋼材的長度或面積。

• 型鋼（槽鋼、工字鋼、H型鋼、角鋼等）： 計算其長度。

• 鋼板（連接板、節點板等）： 計算其面積。

• 查詢理論重量： 根據每種鋼材的規格，查閱《五金手冊》或相關標準，得到其每米或每平方米的理論重量。

• 例如：∠50×5的角鋼理論重量為3.77kg/m；10mm厚的鋼板理論重量為78.5kg/m2。

• 計算各部件重量：

• 型鋼重量 = 長度 × 理論重量(kg/m)

• 鋼板重量 = 面積(m2) × 厚度 × 7850(kg/m3) （鋼的密度）

• 或 = 面積(m2) × 理論重量(kg/m2)

• 匯總總重量： 將所有部件的重量相加，得到該龍門架的總重量。注意單位轉換為“噸”(t)。所有計算過程應保留計算式，以便核對。

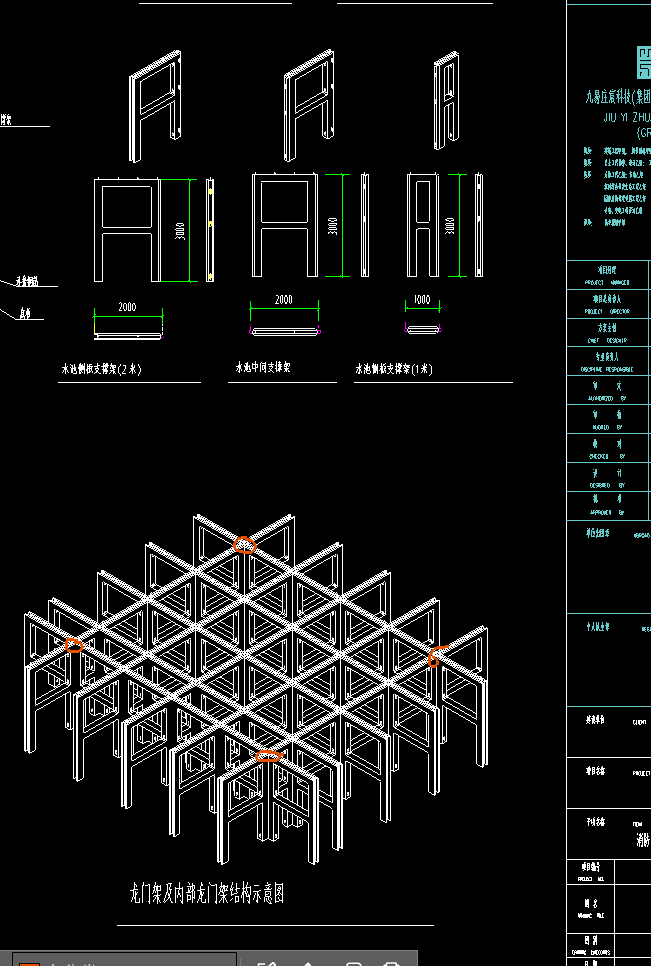

以您的圖紙為例：

您需要分別計算出“2米水池側板支撐架”、“1米水池側板支撐架”以及“中間支撐架”等不同規格支撐架的重量，然后根據平面布置圖統計出它們的數量，最后匯總所有支撐架的總用量。

二、河北省定額套用

在《河北省安裝工程消耗量定額》中，此類為水池側板提供支撐的鋼結構架，通常應套用以下定額子目：

首選定額章節： 第十冊《給排水、采暖、燃氣工程》

• 定額子目： 10-44 ～ 10-49 《設備支架制作》、《設備支架安裝》

• 套用理由： 此內支撐龍門架的功能是支撐和固定水池側板，其作用與“設備支架”類似，屬于工藝結構中的支撐性構件。這是最常用且最符合其功能的套項。

次選定額章節（根據具體情況）： 第五冊《靜置設備與工藝金屬結構制作安裝工程》

如果該支撐架的規模很大，結構特別復雜，或設計說明中明確其為工藝金屬結構，也可考慮此冊定額。但通常情況下，第十冊的“設備支架”更為貼切。

套用時的重要注意事項：

• 區分制作與安裝： 河北省定額中，“制作”和“安裝”是分開的子目。您需要分別套用“設備支架制作”和“設備支架安裝”兩項。

• 按重量劃分檔次： 定額子目會根據“單架重量”的不同劃分檔次（如50kg以內、100kg以內等）。您需要根據計算出的單個支撐架的重量，來選擇對應的定額子目。

• 如果為成品件： 如果支撐架是成品購入現場安裝，則只套用“安裝”子目，主材費按成品價計入。

• 主材費： 在“制作”定額中，鋼材本身的價格（主材費）是不包含在定額基價中的，需要根據計算出的工程量（噸數）和當期信息價或市場價單獨計取。

• 三、總結與建議

• 算量： 嚴格按照圖紙尺寸，計算出所有鋼材的總重量（噸）。

• 套價：

• 套用 《河北省安裝工程消耗量定額》第十冊 的 “設備支架制作” 和 “設備支架安裝” 子目。

• 根據單個構件的重量，選擇正確的子目檔次。

• 將計算出的鋼材總重量，作為工程量分別填入制作和安裝的子目中。

• 詢價： 根據計算出的鋼材用量，查詢當期《河北工程造價信息》或市場價，計取主材費用。

• 其他費用： 注意此項工作可能涉及的除銹、刷油（防銹漆）等，需另套用第十一冊《刷油、防腐蝕、絕熱工程》相應定額。

最后強烈建議：
