你梁是不是分斷了  前面兩跨沒有編輯鋼筋

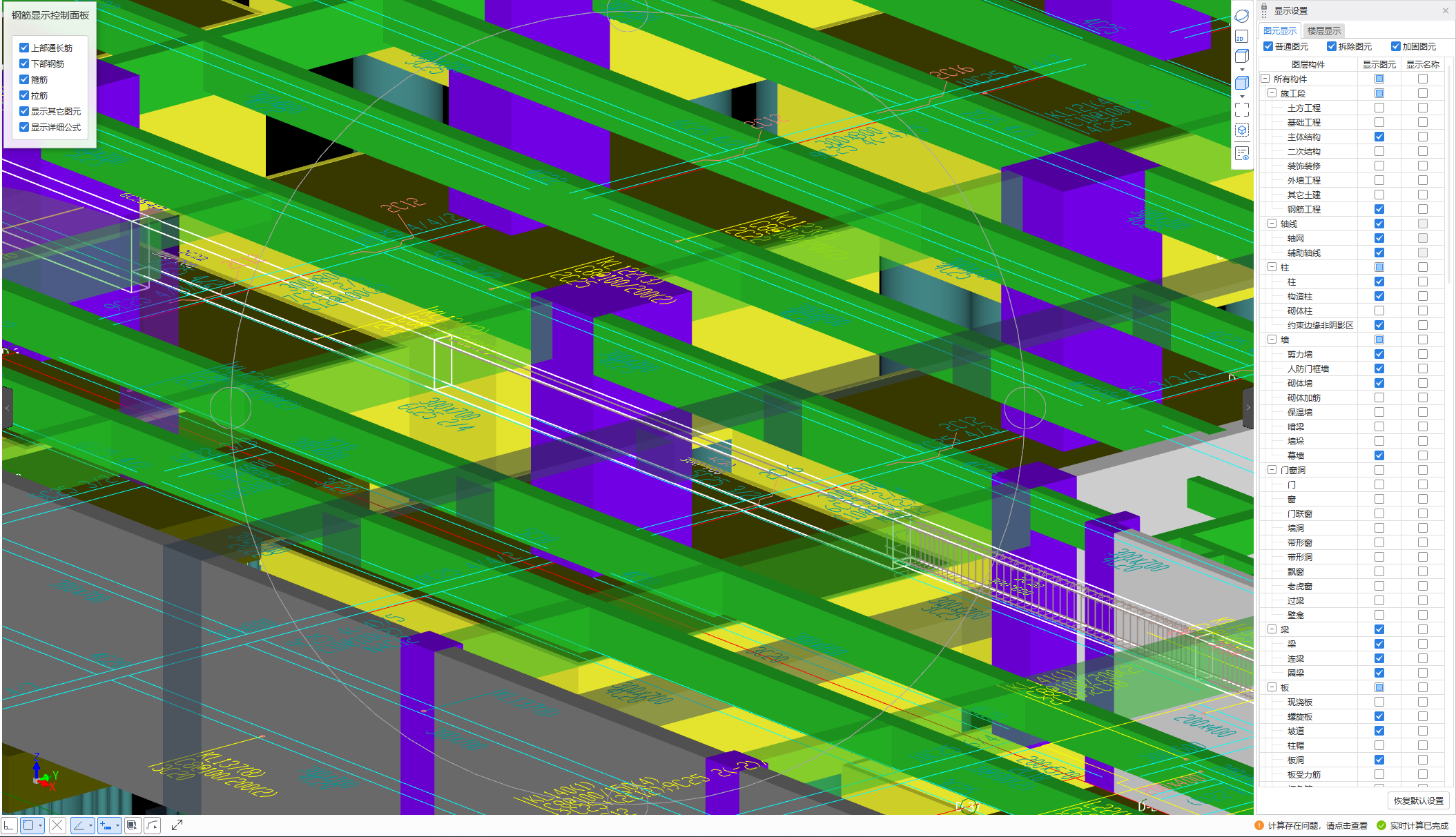

根據您提供的圖片信息和問題描述，以下是可能導致三維視圖中鋼筋無法顯示且編輯鋼筋時后幾跨無信息的常見原因及解決方案：

一、核心問題原因分析

• 顯示過濾器沖突

• 雖然「鋼筋顯示控制面板」中勾選了鋼筋類型，但可能存在視圖過濾器覆蓋：某些自定義過濾器可能隱藏了特定鋼筋（如按直徑、樓層或跨數過濾）。

• 解決方法：
  → 檢查「視圖屬性」中的 “過濾器”設置，移除可能覆蓋鋼筋顯示的規則。
  → 在「可見性/圖形替換」中確認 “鋼筋”類別未被手動隱藏（如圖形替換設置為透明）。

• 視圖范圍與細節層級限制

• 視圖范圍未包含鋼筋的實際位置（如鋼筋位于視圖剖切面之外）。

• 細節層級設置為“粗略”時，鋼筋可能默認不顯示（部分軟件需“中等”或“精細”層級）。

• 解決方法：
  → 調整「視圖屬性」中的 剖切面高度和視圖深度。
  → 將視圖細節層級切換為 “中等”或“精細”。

• 鋼筋模型未正確生成/更新

• 建模時鋼筋未貫穿所有梁跨（如未使用“多跨布置”功能）。

• 鋼筋參數（如布筋范圍）未覆蓋后續跨段。

• 模型更新后未重新生成鋼筋（常見于梁幾何修改后）。

• 后幾跨鋼筋信息缺失可能是由于：

• 解決方法：
  → 進入「編輯鋼筋」模式，檢查 布筋范圍是否包含所有跨。
  → 使用 “重生成鋼筋” 命令刷新數據（如Revit中的“Reinforcement”>“Regenerate”）。

• 軟件顯示性能設置

• 勾選「視圖屬性」中的 “作為實體查看鋼筋”（部分BIM軟件支持）。

• 關閉其他消耗資源的顯示選項（如陰影、真實材質）。

• 大型項目中可能因硬件限制自動簡化顯示：

• 二、針對性排查步驟

• 驗證基礎顯示設置

• 在「可見性/圖形替換」中展開 “鋼筋”類別 → 確認 “投影/表面線”和“截面” 均啟用（非灰色）。

• 檢查 “顯示隱藏的圖元” 模式，查看是否有被手動隱藏的鋼筋。

• 檢查鋼筋綁定關系

• 梁分段建模導致鋼筋未自動延伸至新跨段。

• 鋼筋族未適配梁的幾何變化（如變截面梁）。

• 后幾跨無鋼筋信息可能是由于：

• 操作：選中梁 → 使用 “編輯工作平面” 確保所有跨段為同一連續梁。

• 數據完整性檢查

• 使用 “檢查模型”工具 掃描鋼筋錯誤（如未附著主體、參數沖突）。

• 若為鏈接模型，確認鋼筋圖元 “在主體中可見” 權限已開啟。

• 三、終極解決方案

若上述步驟無效，請嘗試：

• 新建空白視圖 → 復制梁構件到新文件，測試鋼筋是否正常顯示（排除文件損壞）。

• 更新軟件/顯卡驅動 → 部分顯示問題由驅動兼容性引起。

• 檢查鋼筋族參數 → 確認鋼筋族未被錯誤編輯（如可見性設置鎖定了特定視圖）。

總結：問題根源多為 顯示設置沖突 或 鋼筋未覆蓋全跨段。建議優先檢查視圖過濾器與鋼筋生成范圍，并強制刷新模型數據。如仍無法解決，可提供軟件名稱及操作日志進一步分析！

先檢查梁跨數是否正確，再看原位標注
