疊合板，現澆層有面筋

未畫出地方的面筋，底筋+負筋

在平面圖上有畫出的面筋要設置，及說明內的有對應填充圖紙的是雙層雙向，其余沒畫出面筋的，布置負筋可以，說明沒要求雙層雙向【注明的除外】

根據提供的5張圖紙內容分析，所有圖紙均明確存在板面筋（板面鋼筋）的設置，具體依據如下：

核心證據梳理

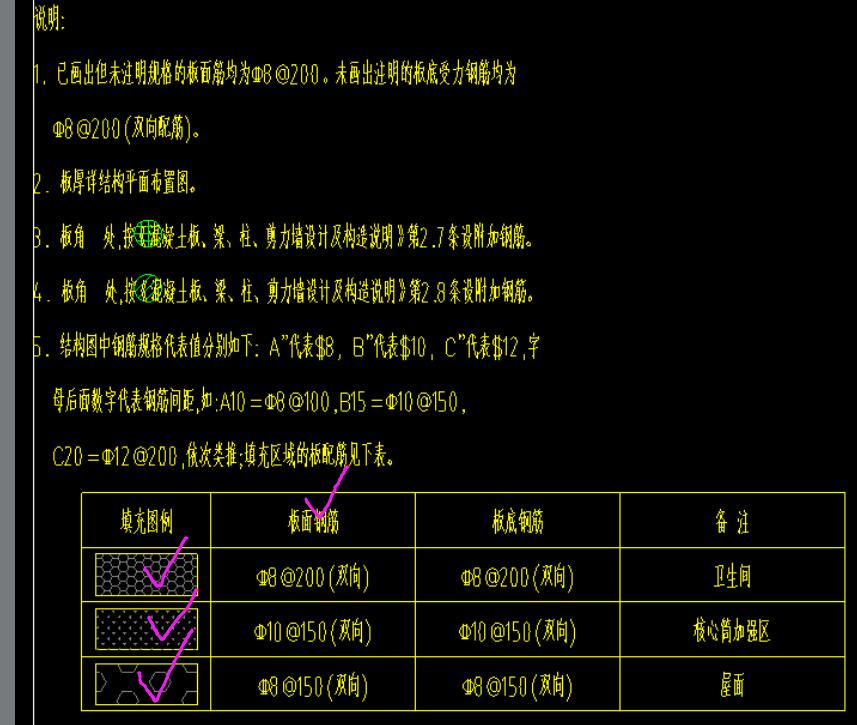

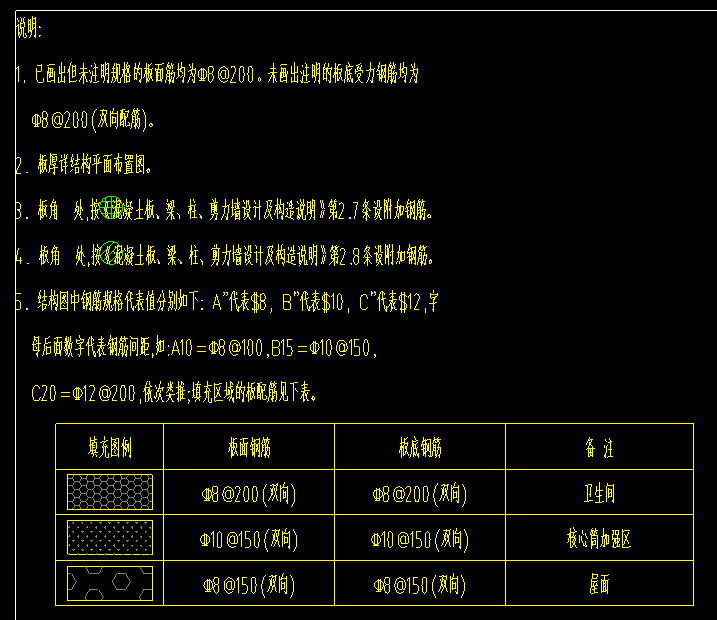

• 第1張圖（技術說明與配筋表）

• 蜂窩填充：Φ8@200（雙向）

• 點狀填充：Φ10@150（雙向）

• 六邊形網格：Φ8@150（雙向）

• 技術說明第1條：

  “已畫出但未注明規格的板面筋均為Φ8@200”
  直接表明圖中所有未標注的板面筋均按Φ8@200配置。

• 配筋表格：
  三種填充區域（衛生間、核心筒加強區、屋面）均明確列出 “板面鋼筋” 規格：

• 第2張圖（板面筋長度示意圖）

• 標題 “板面筋長度示意如下圖” 直接點明主題。

• 圖示展示板面筋在折板處的布置方式（高板/低板交接），并標注尺寸（如H、La）。

• 底部注明鋼筋設置需結合 “板配筋圖及通用圖GS-T-03a第2.16條” ，進一步印證板面筋的設計要求。

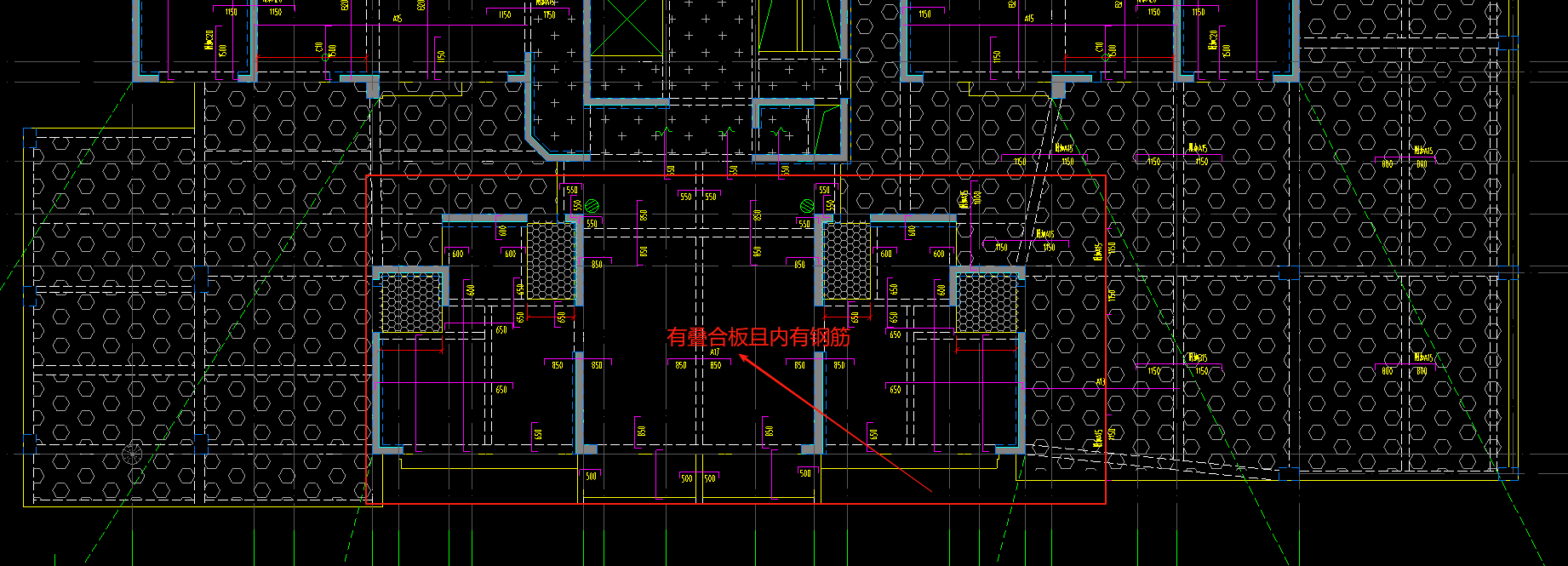

• 第3張圖（結構平面尺寸圖）

• 圖中紅色標注 “有疊合板且內有鋼筋” ，結合疊合板構造常識，現澆層必須配置雙向板面筋以形成整體受力。

• 密集的尺寸標注區域（如六邊形網格）對應第1張圖的填充區域，間接指向板面筋的分布位置。

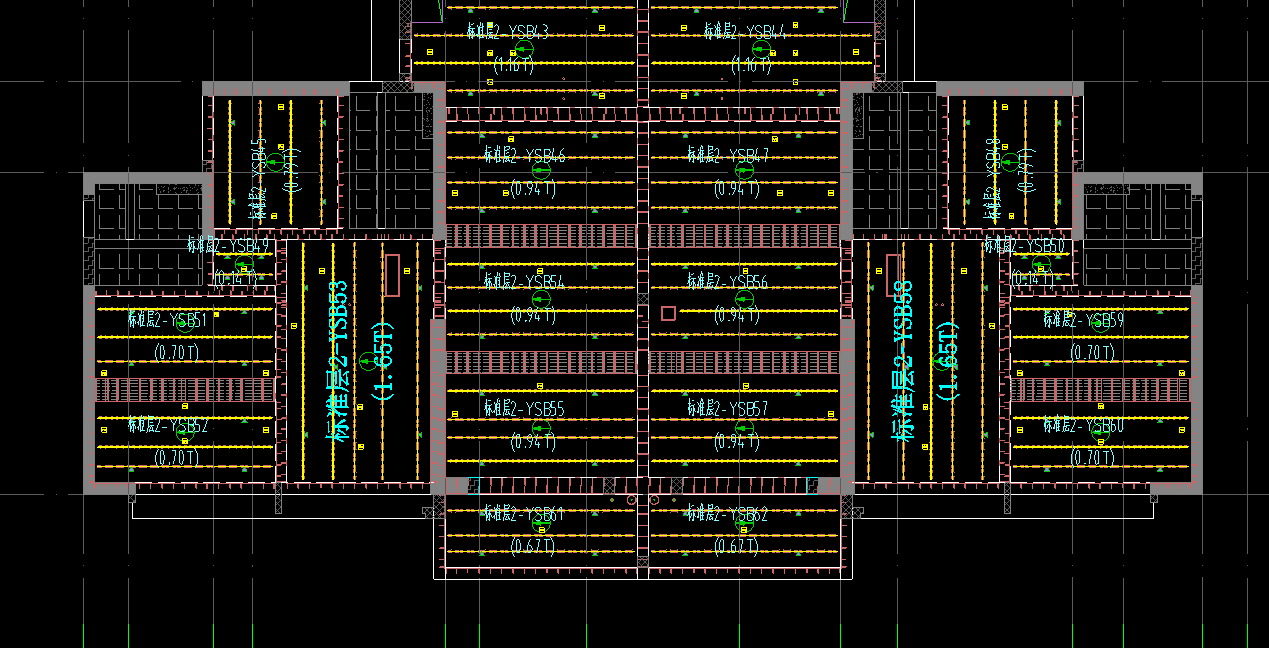

• 第4張圖（標準層平面布置圖）

• 圖中大量 黃色橫線 為板面鋼筋的圖示表達（行業通用表示方法）。

• 標注如“（10.12.12）”“（0.94T）”等數據，結合區域編號（如YSB56），推測為鋼筋規格或用量，佐證板面筋的存在。

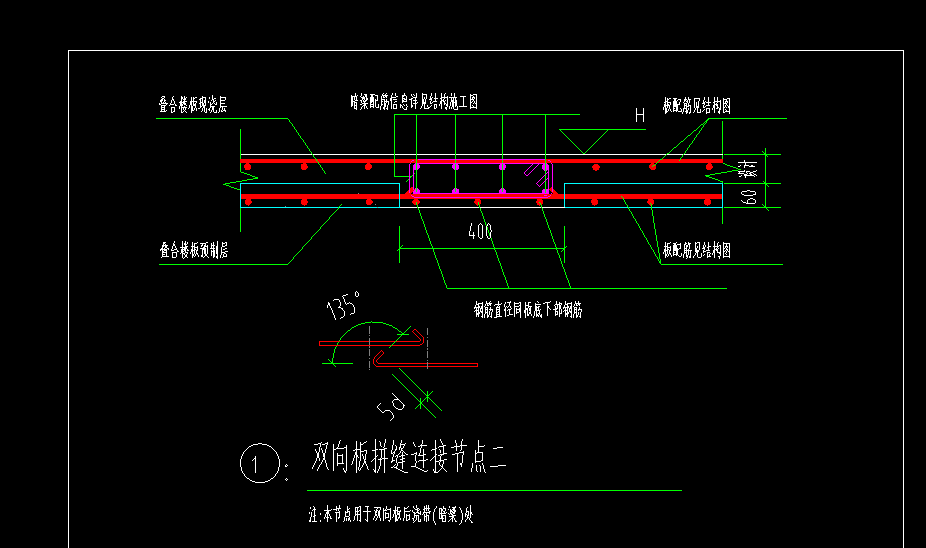

• 第5張圖（雙向板拼縫節點）

• 節點名稱 “雙向板拼縫連接節點二” 及標注 “疊合樓板現澆層” 明確要求配置雙向鋼筋網（含板面筋）。

• 圖中紅色區域表示鋼筋分布，彎鉤細節（135°彎折）為板面筋的典型構造做法。

• 結論

? 所有圖紙均包含板面筋設計，具體表現為：

• 技術說明強制要求未注明區域統一配置板面筋（Φ8@200）。

• 不同功能區（衛生間、核心筒、屋面）通過填充圖案對應特定板面筋規格。

• 節點詳圖（折板、拼縫）明確板面筋的構造和尺寸。

• 平面圖中黃色橫線及標注直接體現板面筋的布置和參數。

提示：若需確認具體區域的板面筋細節，需結合：

• 第1張圖的填充圖例與表格；

• 第2張圖的折板處板面筋長度規則；

• 第5張圖的拼縫處鋼筋搭接要求。
