電纜回路共線如何繪制標識

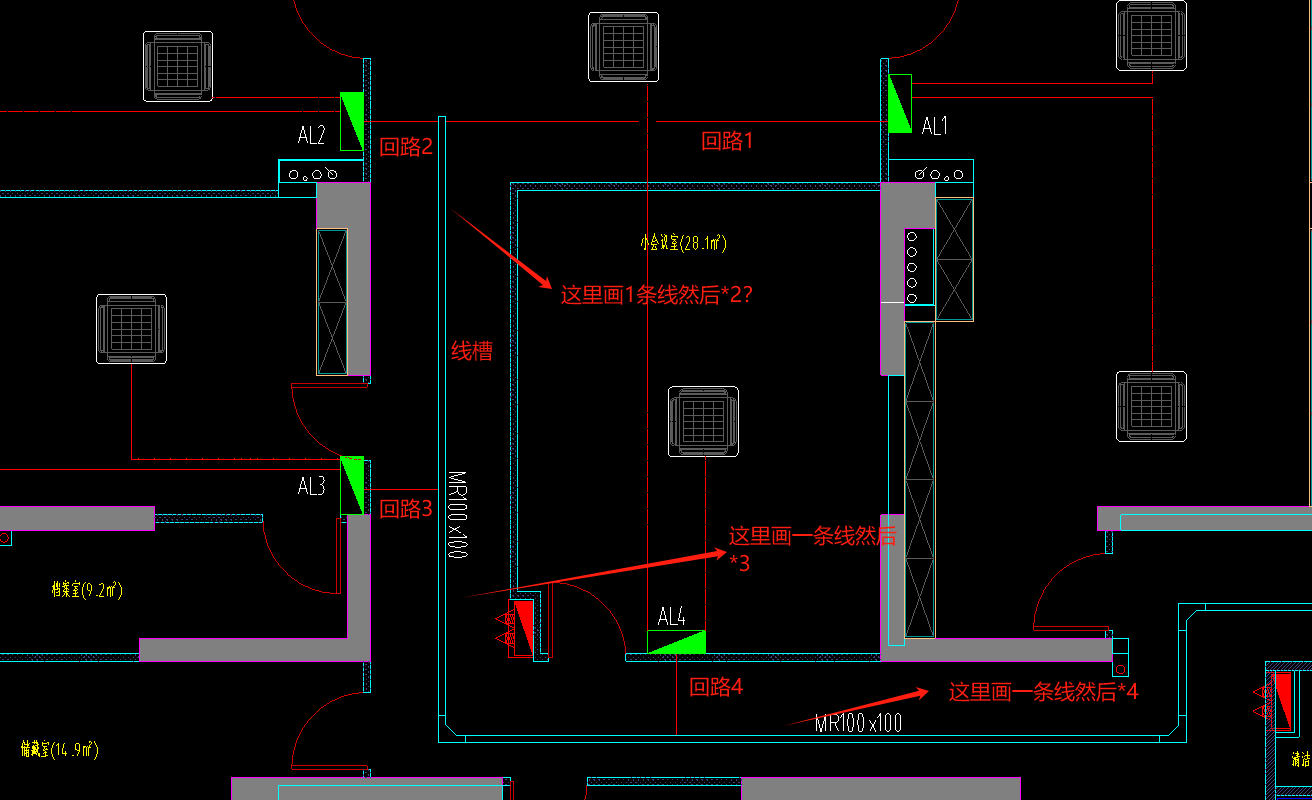

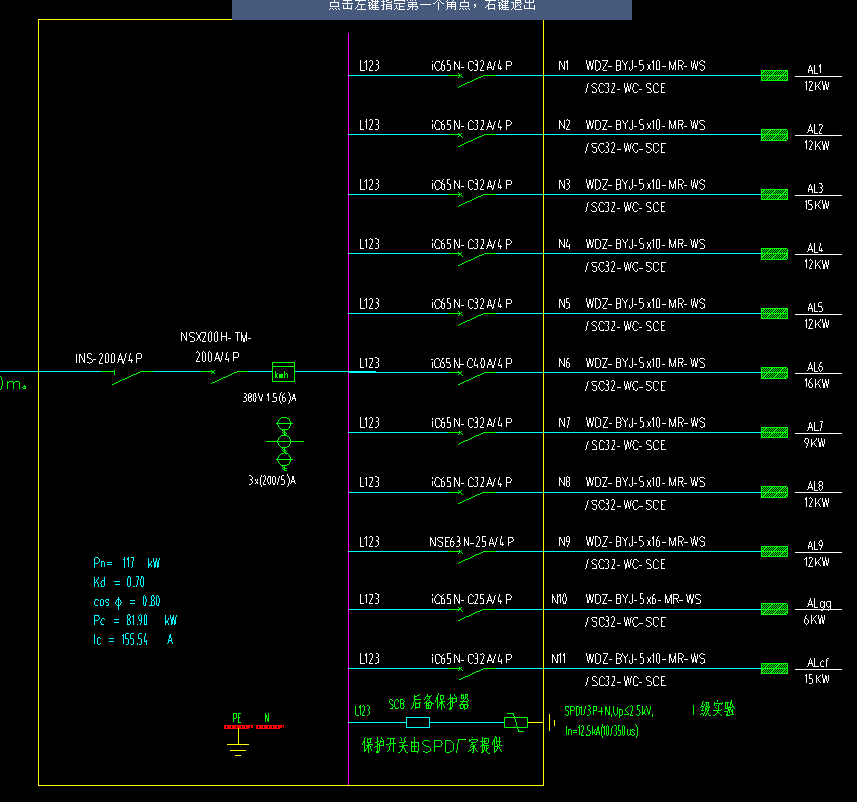

ALZ配電箱和AL1配電箱，AL2配電箱，AL3配電箱，AL4配電箱通過N1,N2,N3,N4回路連接，其中每個回路一部分為S32電纜管敷設，一部分在線槽中附屬，圖紙上有一段為共線，在安裝軟件里面如何表示，每個回路都畫的話會提示重疊，是否只畫一條線，分段繪制，對每一段根據重疊情況分別*2，*3，*4，y有沒有其他更好的方法，謝謝
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
直接用橋架布線，然后智能繪制，重疊沒關系的，不影響工程量
2025-07-28 14:45:42
