魏嘉怡
2025-05-22 10:13:37
|
四川省
安裝
|
121查看
2回答
照明配電箱的回路怎么畫

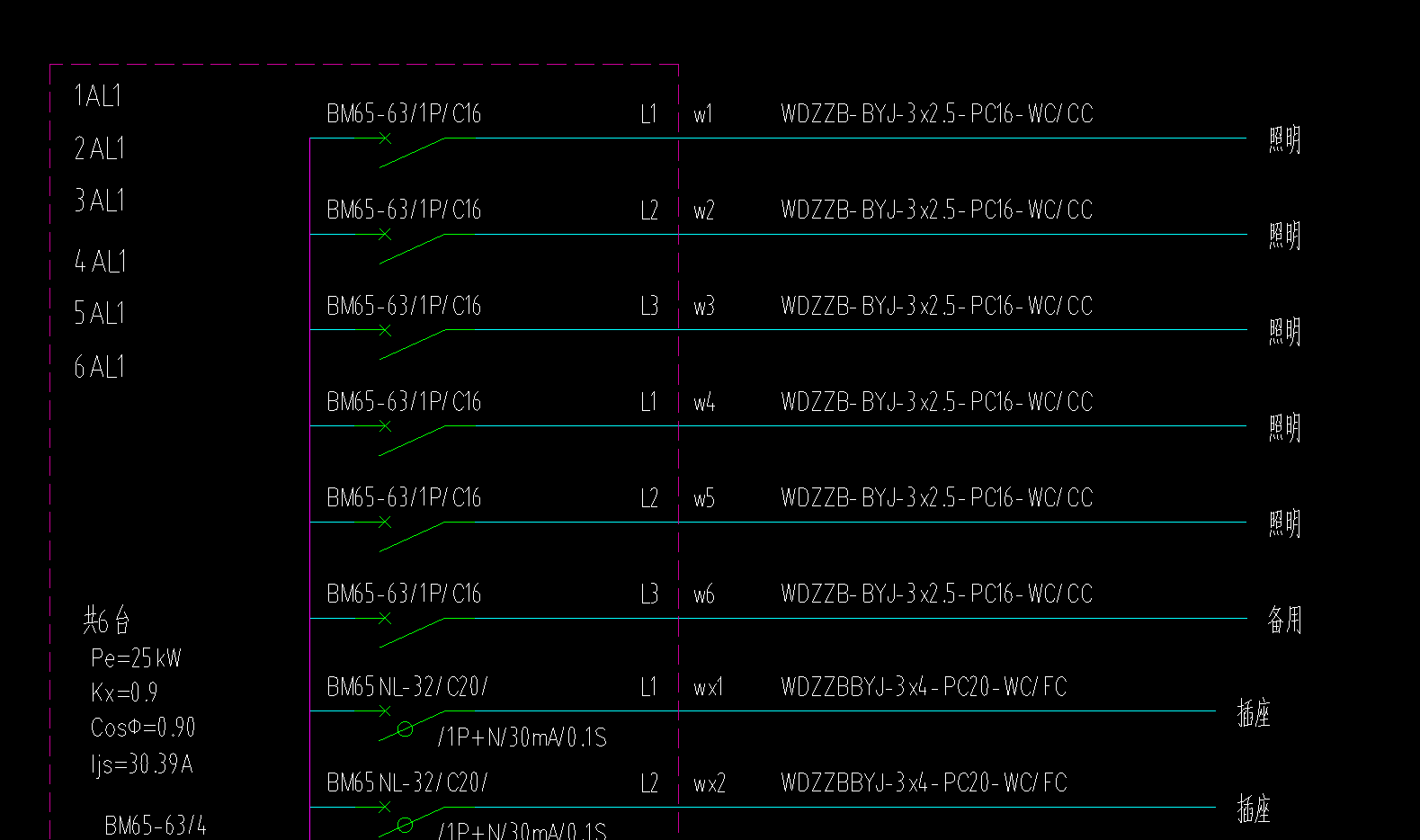

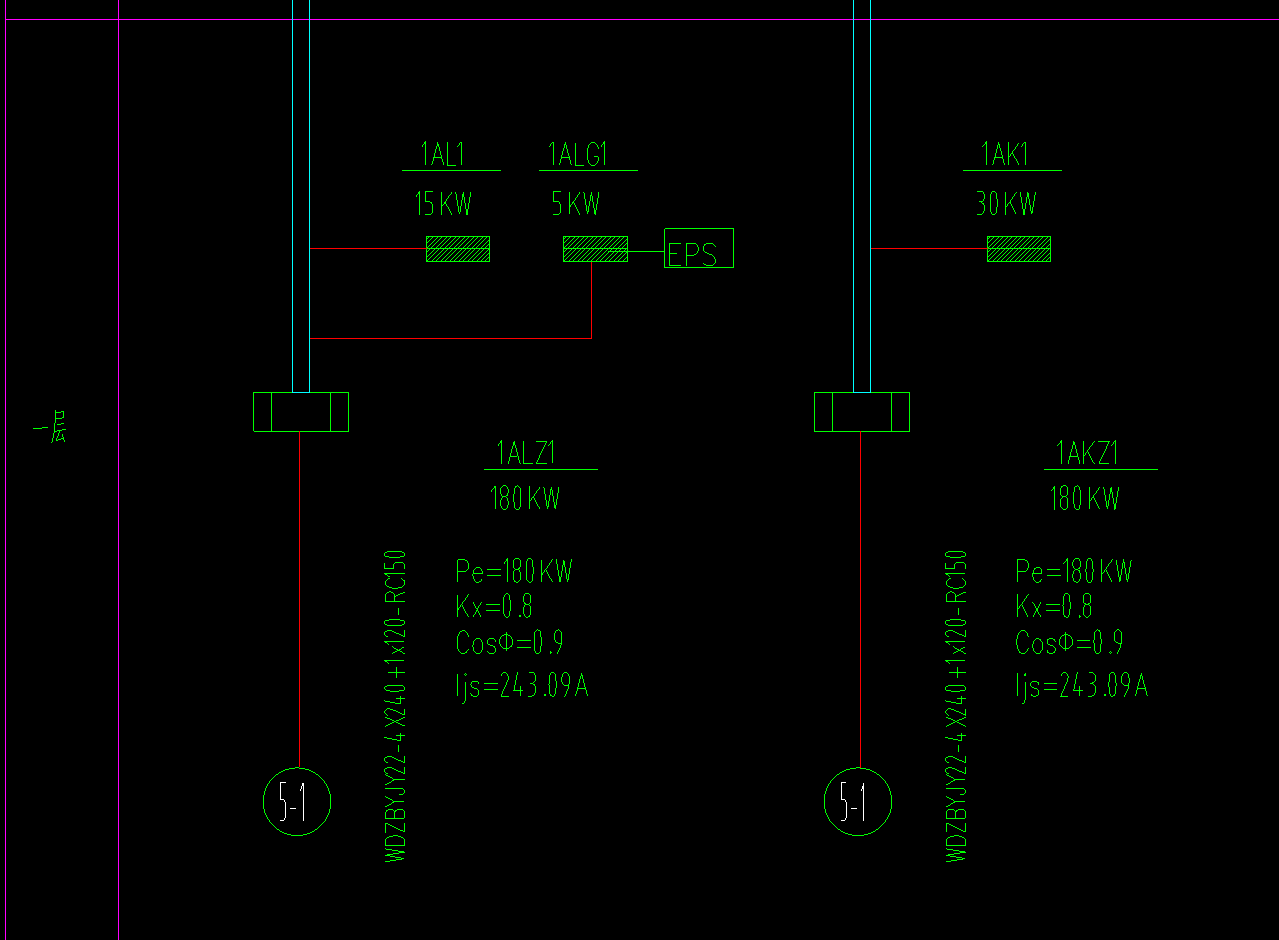

照明配電箱1AL1的一條回路是1AL1：w1，這條回路具體怎么繪制呢？

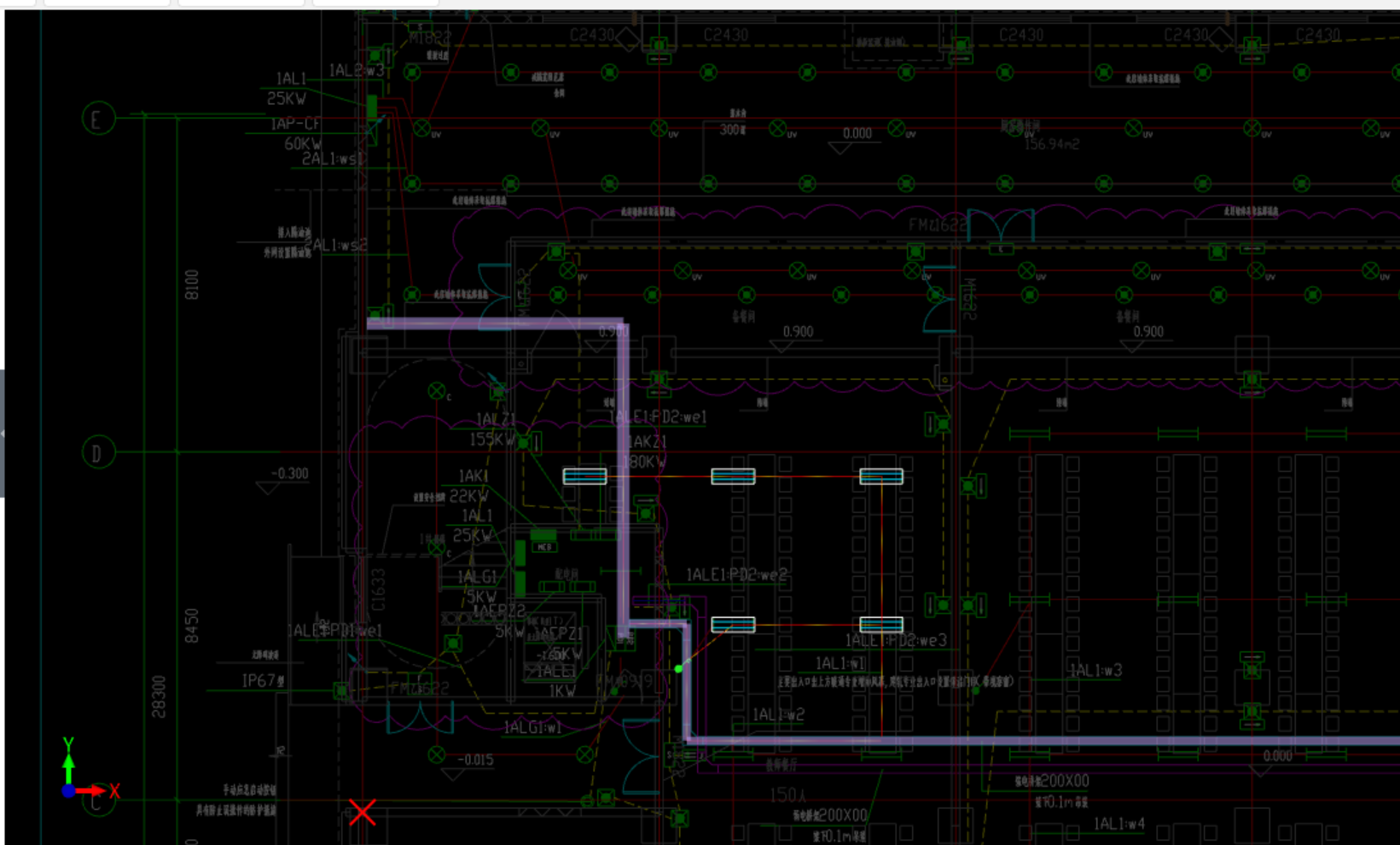

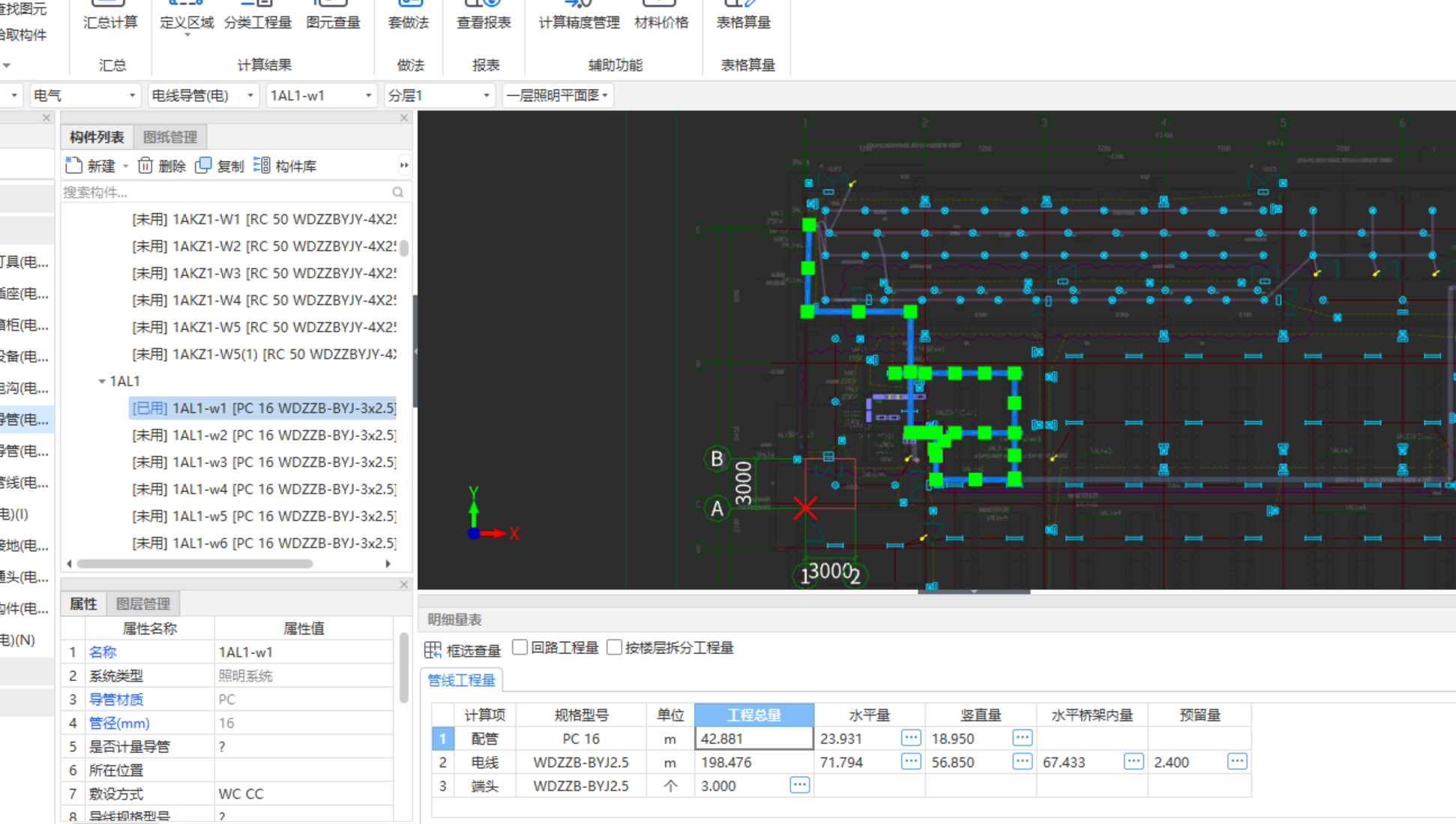

我目前是用單回路繪制到橋架，但是橋架和配電箱沒有連通就用的直線繪制，工程量也是計算了的，但是回路檢查的時候是沒有連通的，我這樣繪制是對的嗎？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
這樣繪制也可以，檢查回路沒有連通，可能是立管沒有繪制，有斷開，你三維檢查下，選中回路和橋架 ，按鍵盤空格鍵+x 將其連通，然后配電箱到橋架里面也是有配線的 檢查下是否有，如果沒有，得重新再配線。
軟件現在很智能的，建議采用系統布線，生成后只需三維檢查回路即可
2025-05-22 10:19:11
-
橋架和配電箱連通就行了
2025-05-22 10:17:14
