梁跨數的確定

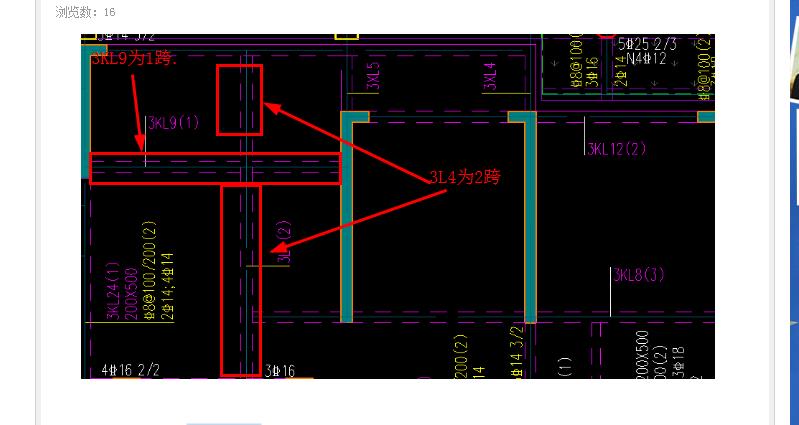

下圖中,3KL9(1)截面尺寸為200*400,3L4(2)截面尺寸為200*400,3KL8(3)截面尺寸為200*400,3L4(2)標注是否錯誤,應為3L4(3)?,如果尺寸標注是對的,那梁跨數以什么劃分
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
下圖中,3KL9(1)截面尺寸為200*400,3L4(2)截面尺寸為200*400,3KL8(3)截面尺寸為200*400,3L4(2)標注是否錯誤,應為3L4(3)?,如果尺寸標注是對的,那梁跨數以什么劃分
3KL9為1跨,以兩端墻為支座.3L4兩跨,從3KL9處分開,下部為1跨,上部為1跨.
2015-01-10 20:23:12
-
你的截圖不全面，不可以看到一道梁的全部，無法判斷梁跨，最好是能顯示一根梁的全部，可以按梁的 跨數分梁跨，只有一個梁顯示的全部
?
?
?
2015-01-11 13:19:53
-
3KL9(1)截面尺寸為200*400像這種梁在3KL9后沒有標注A或者B就是在梁的兩端作為支座。你之后說的非一跨梁就是以柱或者主梁為支座。因?yàn)槟愕慕貓D不完整，我也只能告訴你什么可以作為支座。? ?
2015-01-11 14:55:25
-
跨書可以不標注，無關大局，不影響算量的。
2015-01-10 19:47:23
-
你好：應該是主梁或柱子
2015-01-10 22:34:34
-
首先，后面括號內既是每支梁的跨數，梁的跨數是依據框架梁，墻，柱，來劃分的，有空可以多看看11G101-1圖集
2015-01-10 19:37:40
