女兒墻的鋼筋，我如果按照剪力墻布置，這兩條豎向鋼筋延伸到下面的柱，應該如何設置呢

各位老師，這樣的構造柱應該如何生成？

除了結構圖上的構造柱，結構中說明上的這樣的構造柱要求應該如何生成呢？我這樣設置是否正確？

構造柱問題

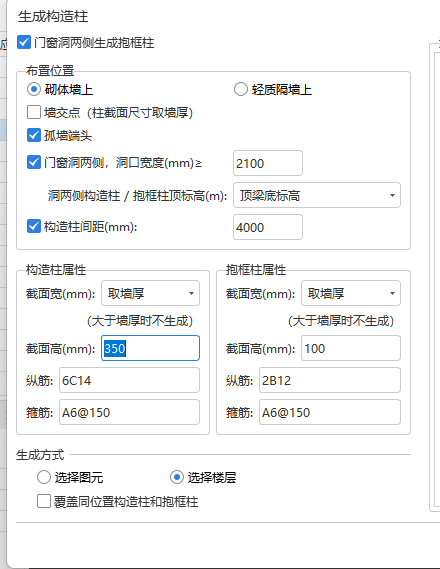

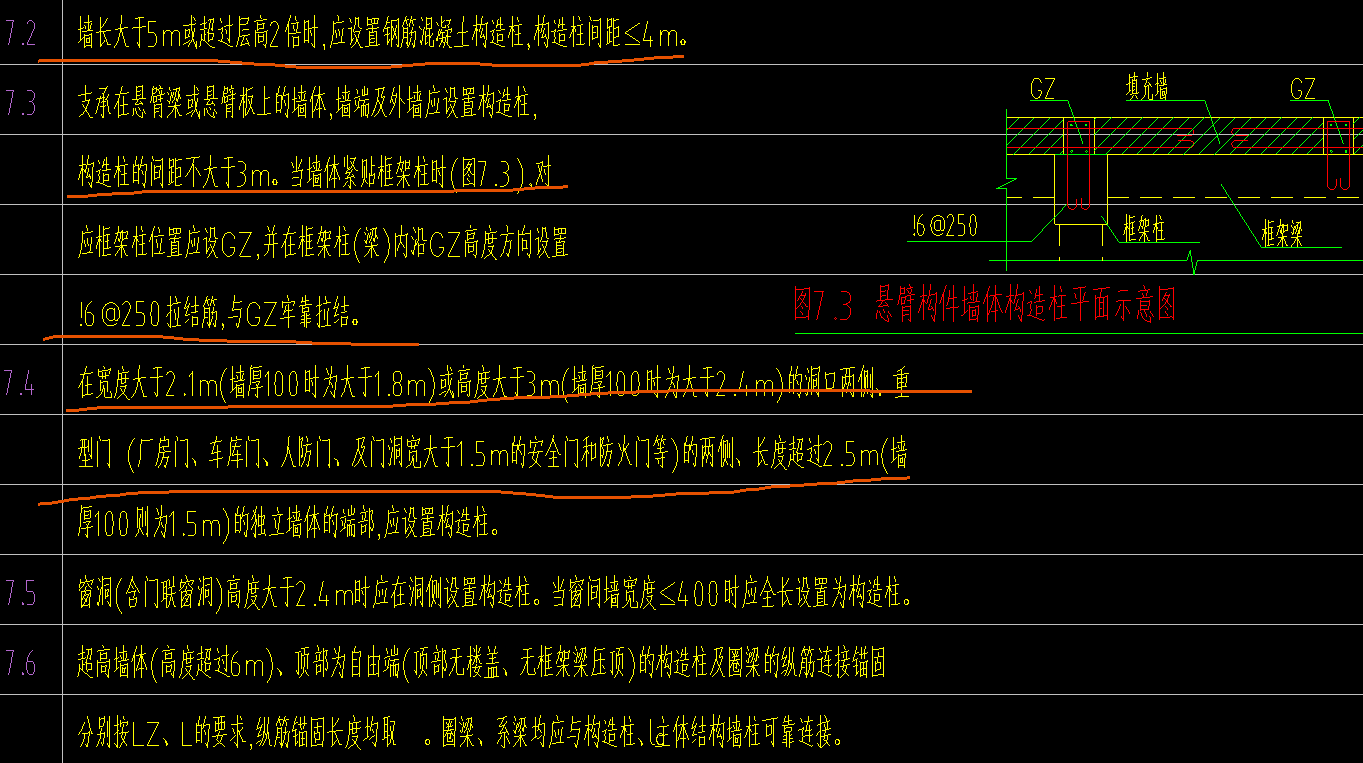

如圖所示。構造柱設置要求 。說明中未提及砌體墻高度要求是否層高3.6 或者比3m更低的砌體墻也可以設置構造柱。我全選了砌體墻我的設置如下圖2022-05-30 10:40:59 補充老師們我想請教一下 我這個構造柱設置是不是多高的砌體墻都可以設置  還是高度有硬性規定。 結構總說明沒有體現設置的高度要求我是不是可以認為只要是砌體墻都可以生成構造柱。

請教一個關于砌體構造柱的問題

請教各位老師一個關于砌體構造柱的設置問題，圖紙說明如下： 構造柱的定位詳建筑圖。如建筑圖上未表示,施工中按以下原則設置:墻長大于5米時，墻頂與梁宜有拉結，并應增設間距不大于三米的構造柱；砌體墻端部無約束時必須增設構造柱。 對于墻長5米，可以理解，但是對于砌體墻端部無約束這句話有所異議，即是在丁字型、十字型、L字型這三種砌體墻交接處，有人說交接處砌體墻自身已經起到一個相互約束的作用，不用設置構造柱，而有人則說應該設置構造柱。我查看了圖集06SG614，里面并無對此情況進行一個書面的解答，但是里面提供了三種情況交接處有構造柱跟無構造柱的作法，如下圖所示，所以我猜想，是不是設置與不設置構造柱皆可？但是作為對專業知識的一個追求，希望各位老師解答一下，是否有關于構造柱的設置一個規范？或者幫我解答下三種情況下交接處應該不應該算約束，萬謝！

在GTJ這種砌體加筋怎么布置

問：1.根據說明 我的砌體拉筋長度按照7.1要求通長布置對嗎？（設防烈度為7度）2.但是我在設置砌體加筋時，參數給的長度都是自己填寫的，難道說我是要算出每段墻的長度填上嗎，這太麻煩了吧？3.我圖中所示的墻和構造柱的拉筋的形式在軟件給的參數圖沒有完全一樣的 我要怎么設置2019-07-09 10:08:04 補充拉筋全長設置是否直接在砌體墻中填寫在砌體通長筋中？但是如果我設置成砌體通常筋了 是不是就不要單獨在設置這個與構造柱之間的拉結了？2019-07-09 10:11:37 補充但是圖紙中墻與構造柱的拉筋除去通長布置外 還有一個300的類似錨固的長度，僅設置砌體通長筋這個長度是不是就漏了啊
