這個在板的其他鋼筋中輸入

在標高輸入，有長度了

自定義鋼筋繪制，或者表格輸入

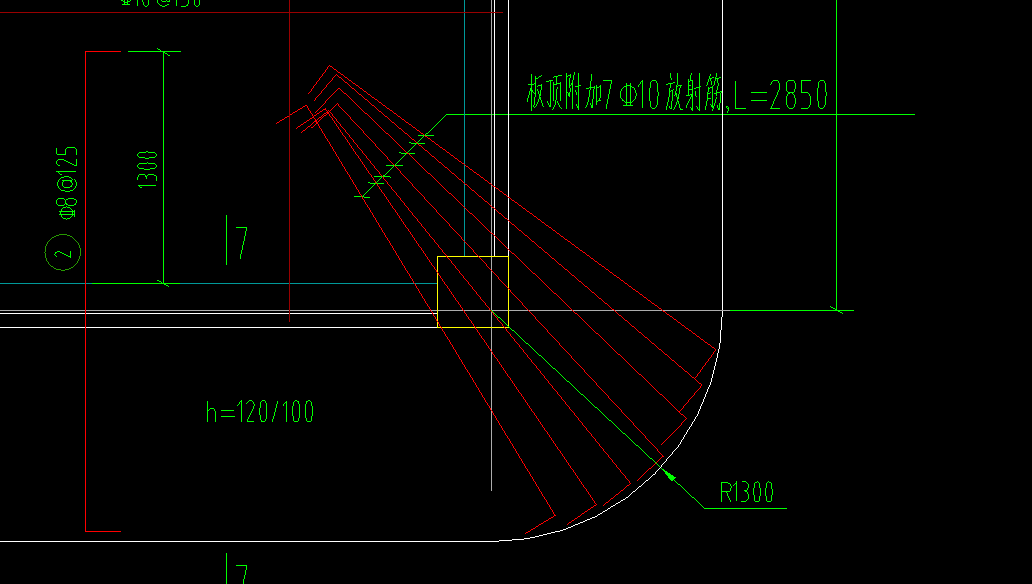

您好 可以當成 7根陽角放射筋，如下操作

場景一：使用的是土建計量GTJ2025/GTJ2021。

方法一：新增了【自定義鋼筋】功能，可在陰陽角位置繪制鋼筋線。

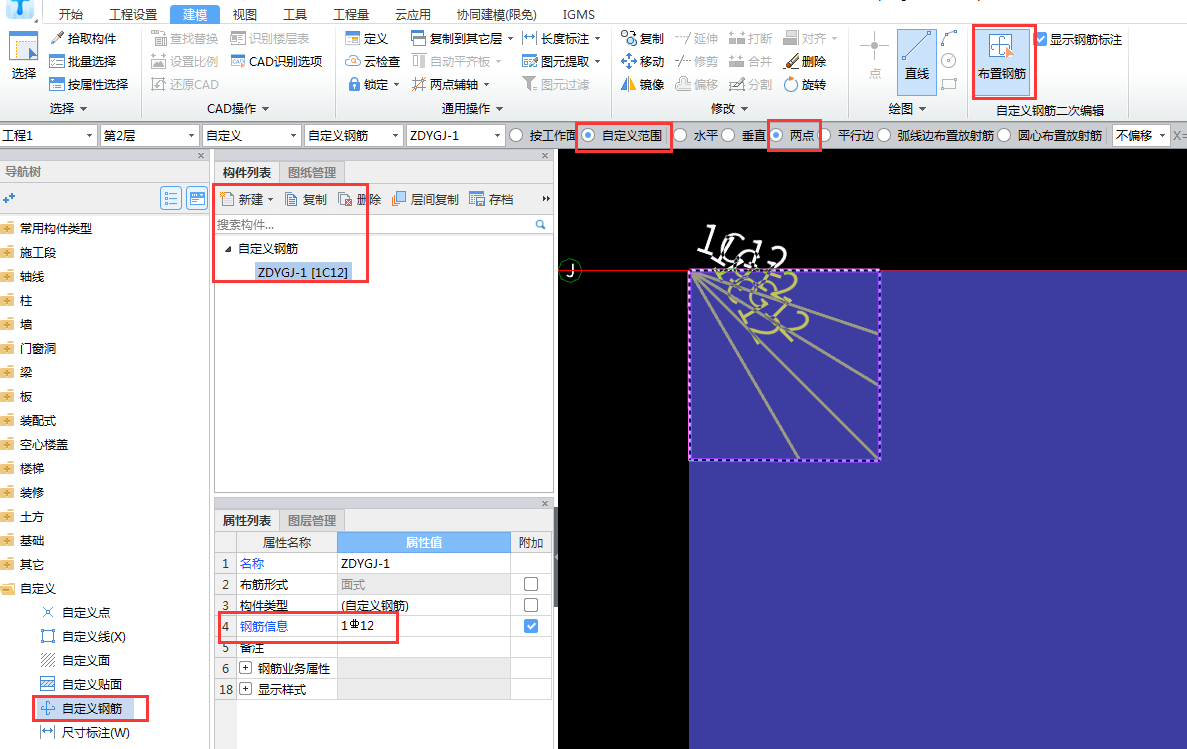

在自定義---自定義鋼筋界面---新建面式自定義鋼筋---屬性中輸入鋼筋信息---選擇【自定義范圍】和【兩點】命令---鼠標左鍵點擊板---直線繪制鋼筋布筋范圍---鼠標右鍵---直線繪制鋼筋線即可。如圖：

備注：若捕捉不到點，可以按Shift+鼠標左鍵輸入偏移值布置，或將任意點捕捉打開，或導入圖紙根據圖紙中的點繪制。

方法二：在板/筏板【其它鋼筋】中輸入。

操作方法如下：

步驟一：點開對應構件的【屬性列表】---鋼筋業務屬性---其它鋼筋---點擊屬性值后面的三個小點。如圖：

步驟二：在“編輯其它鋼筋”的彈框中，先輸入筋號（筋號代表鋼筋的名稱）---然后點擊圖號單元格中的三個小點---設置鋼筋特征(選擇彎折形式和彎鉤形式)---選擇鋼筋圖形---確定。如圖：

步驟三：輸入鋼筋信息---修改鋼筋圖形中的字母為具體的鋼筋長度---選擇加強筋類型確定即可。如圖：

備注：1.加強筋類型部分構件有該列；

2.其它鋼筋/其它箍筋不能識別，只能在屬性列表中輸入，其它鋼筋默認輸入縱筋形式，其它箍筋默認輸入箍筋，但都可以按照圖號自主選擇縱筋/箍筋圖形輸入；

3.對于墻的其它鋼筋或梁/柱等其它箍筋，可以輸入根數+級別+直徑的形式，也可以輸入級別+直徑+間距的形式，對于門窗/樁承臺等在其它鋼筋中需要計算出根數，在根數輸入框中輸入。

4.部分構件有其它箍筋，部分構件只有其它鋼筋，沒有其它箍筋。

場景二：使用的是土建計量GTJ2018。

方法：板/筏板陰陽角放射筋直接設置不了，可在板/筏板中的【其它鋼筋】輸入；或在【表格算量/表格輸入】中手動處理即可。如圖：
