剪力墻與暗柱

已畫剪力墻覆蓋。怎么抽出暗柱的量嗎、計算規則里面有沒有的調

暗柱與剪力墻

為什么剪力墻貫通不到暗柱

剪力墻與暗柱

暗柱用剪力墻繪制，軟件自動區分剪力墻與異形柱，但是我的異形柱和剪力墻的標高不一樣怎么弄？異形柱的標高是-1.4-首層層頂，剪力墻是首層層低到層頂，我需要分開定義繪制嗎？這樣子我的異形柱的模板支模高度是多少？層高3.55補充問題：框柱也要用剪力墻繪制嗎？

剪力墻與暗柱問題

    1、Q1(200厚)-外和Q1(200厚)這兩者是什么區別呢？發現鋼筋導圖形之后好多這種多了“-外”的命名？我發現它們的標高不太一樣。是因為這樣才區分的嗎?2、Q1(200厚)-1這種命名又是為什么呢？我發現它們的尺寸不同。基本上是我用剪力墻畫暗柱的時候修改過尺寸的位置。（因為看了很多人都說了暗柱是要完全包住的，不能只是剪力墻拉通過去，所以300寬的柱子，我用200寬剪力墻畫過去之后會修改圖元尺寸使他包住）那么問題來了，如果是300厚的暗柱，我應該用附近Q1【200厚】的剪力墻繪制然后修改尺寸呢，還是用非附近剪力墻但尺寸吻合的Q3【300厚】繪制呢？如果沒有合適的尺寸，我要用Q1繪制然后修改尺寸，還是要新建新構件的？還是說隨意，影響不大？

暗柱與剪力墻的繪制

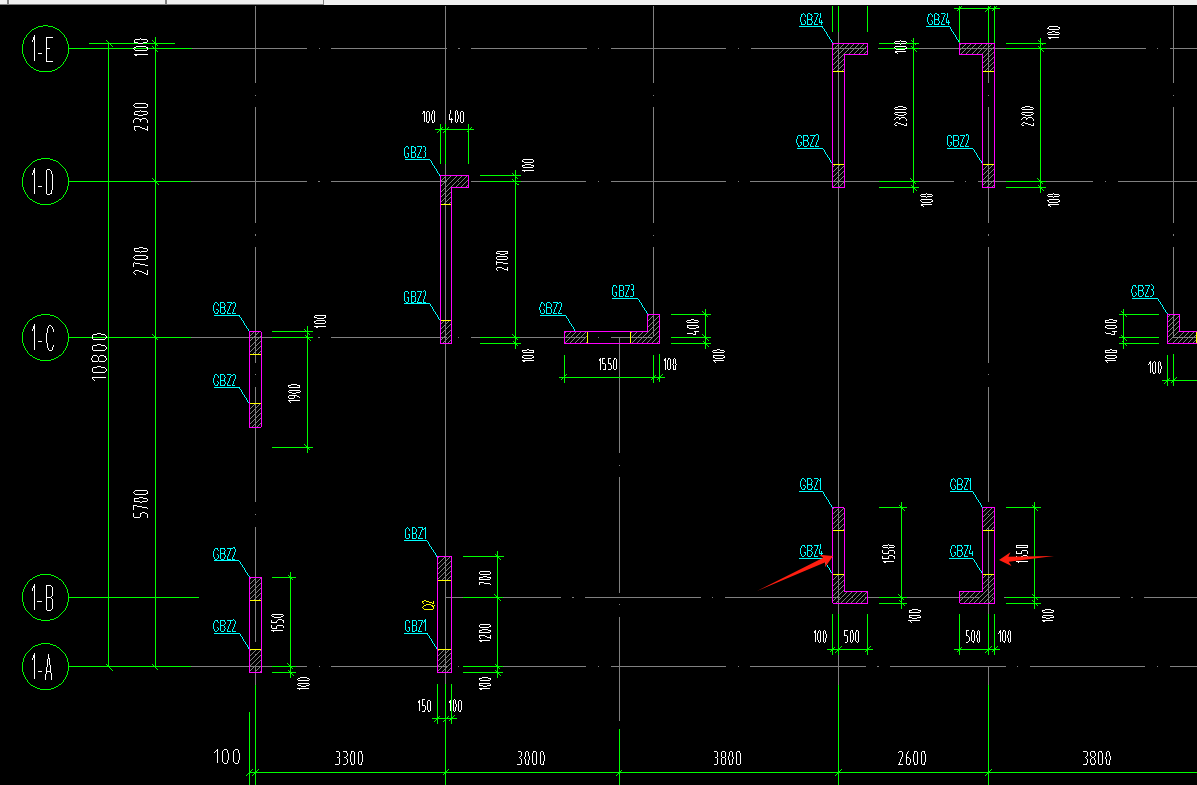

請問，在繪制框剪結構時，是否需要將所有暗柱都用剪力墻填滿？像我圈出來的這兩個地方，是否也需要用剪力墻將他填滿？
