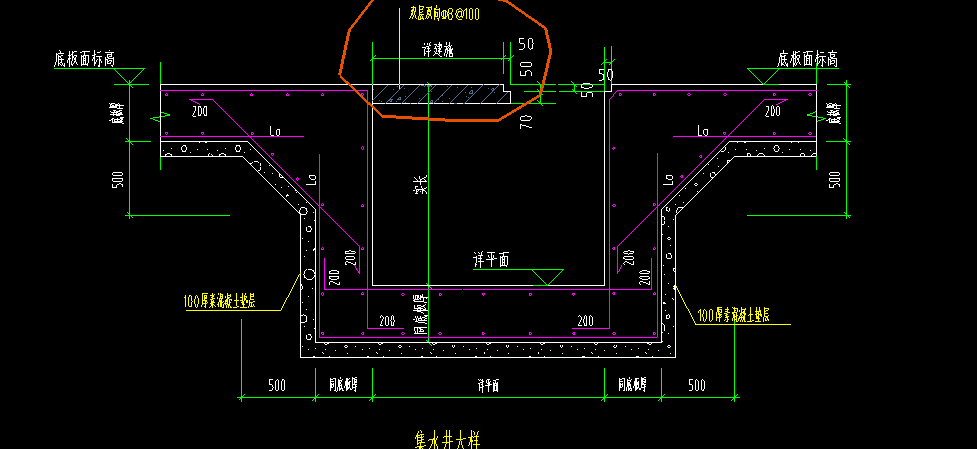

這種放坡角度先90度后60度的集水坑怎么畫
全部回答
(2)
首答僅用{{minutesHtml}}
-
用樁承臺畫外面，里面用集水坑
2024-06-25 17:08:46
-

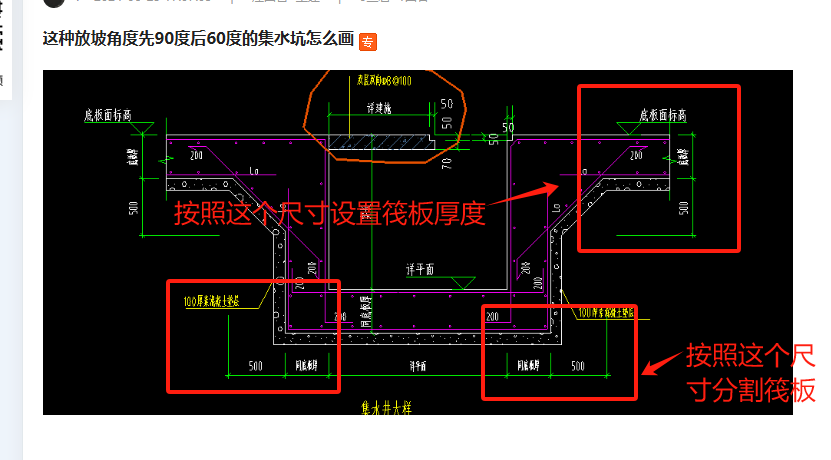

我的方案是，正常布置完筏板之后，將集水井部位的筏板與整體筏板進行分割。分割時按照?qǐng)D中標注的位置，設置筏板的厚度（底板厚+500），筏板外線按照（底板厚*2+500*2+井寬）來設置，將這塊筏板布置到分割的筏板部位。

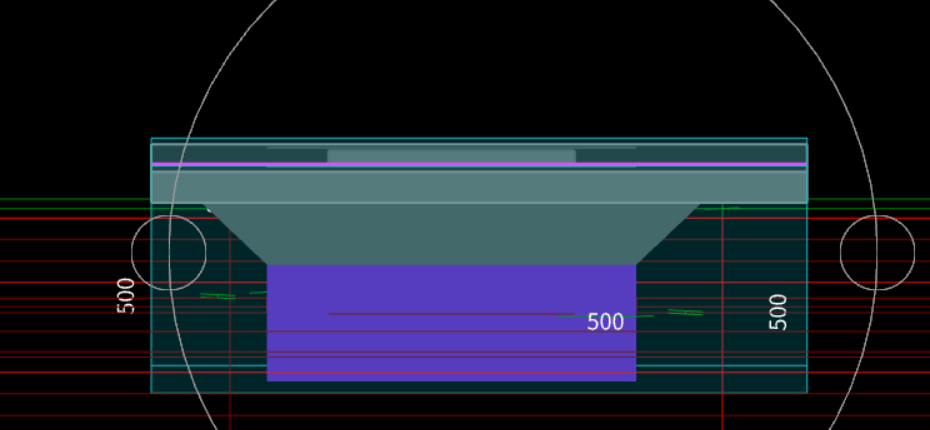

然后布置90度集水井。再利用筏板基礎二次編輯中的設置變截面命令，將后布置的筏板與原筏板進行變截面。設置坡度為60°，最后就可以形成這樣的集水井，如圖
2024-06-25 17:34:04
