平法表格里面補

可以自動識別，這樣比較準確。

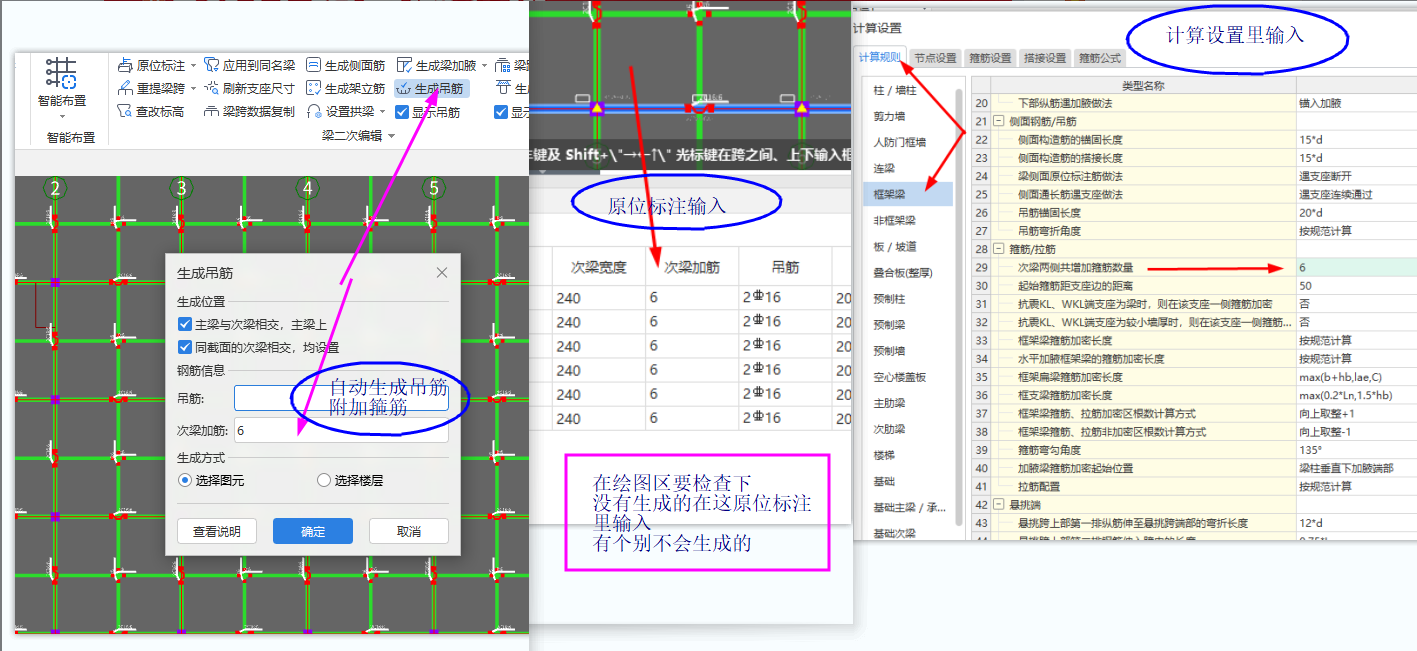

在梁的“建模”界面下，點擊【識別梁】中的【識別吊筋】---【提取鋼筋和標注】---【自動識別】即可。如圖：

備注：重復識別時會覆蓋上次識別的內容。

沒有生成的原因有以下幾個：

原因一：梁是兩個非框架梁相交的，在【平法表格】中先輸入了次梁加筋，沒有先輸入次梁寬度，所以圖元上不顯示。

方法：在【平法表格】中將次梁加筋刪除，將次梁寬度先輸入進去，再輸入次梁加筋即可顯示。

備注：若圖元上本身也有吊筋，不用刪除次梁加筋和次梁寬度，直接輸入吊筋信息可以顯示。

原因二：主梁與次梁相交位置沒有支座，而且是在【平法表格】中輸入的次梁加筋和吊筋，所以不顯示。如圖：

方法：給次梁設置上支座后，在主梁的【平法表格】中輸入次梁加筋和吊筋，就會在主梁上顯示。

原因三：主梁與次梁相交位置有支座，且次梁以主梁為支座時，在次梁的【平法表格】中輸入的次梁加筋和吊筋，則不會顯示。

方法：在主梁的【平法表格】中輸入次梁加筋和吊筋，才會在主梁上顯示。如圖：

原因四：次梁加筋/吊筋被隱藏了。

方法：在梁界面---梁二次編輯中---【顯示吊筋】勾選即可顯示。如圖：

原因五：在【平法表格】/【計算設置】中沒有設置上次梁加筋，或自動生成時沒有生成次梁加筋或吊筋。

方法：在【平法表格】/【計算設置】中設置上次梁加筋；

軟件只能給主次梁相交時，給主梁上生成，和同截面的次梁相交時，均生成，若無法滿足要求，則只能在【平法表格】/【計算設置】中設置。
