自定義節點編輯繪制。

可以用梁、欄板、墻這樣的構件去定義和畫就可以了，直接無法畫和輸入的鋼筋可以在屬性里的其他屬性里去輸入就可以了

我一般處理類似構件均采用三個方法：1.欄板；2.自定義線；3.挑檐

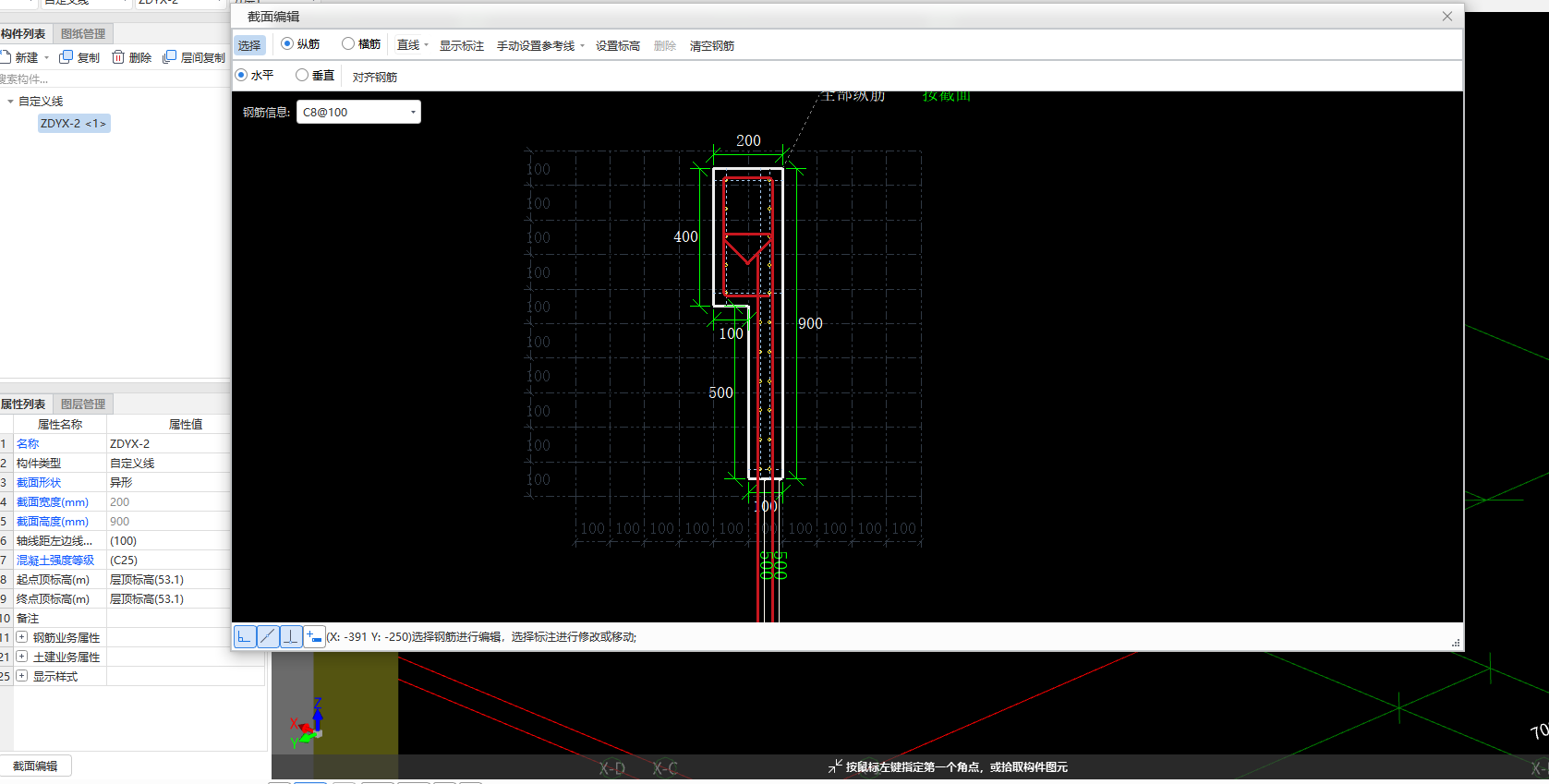

以上截圖是按自定義線來處理。無論采用以上三種辦法處理，均需要計算出拉鉤的縱向上面?zhèn)€數然后繪制上去，如上圖我只畫了一個，計算出來的工程量就會變少。

選擇用什么樣的構件來繪制，這個根據你需要出量的結果和后期裝修有關系。通常情況下建議不采用自定義線，自定義線不會出模板量，而且可能有些計算規則和設置無法修改。建議采用采用的順序為欄板、挑檐、其他構件、自定義線。
