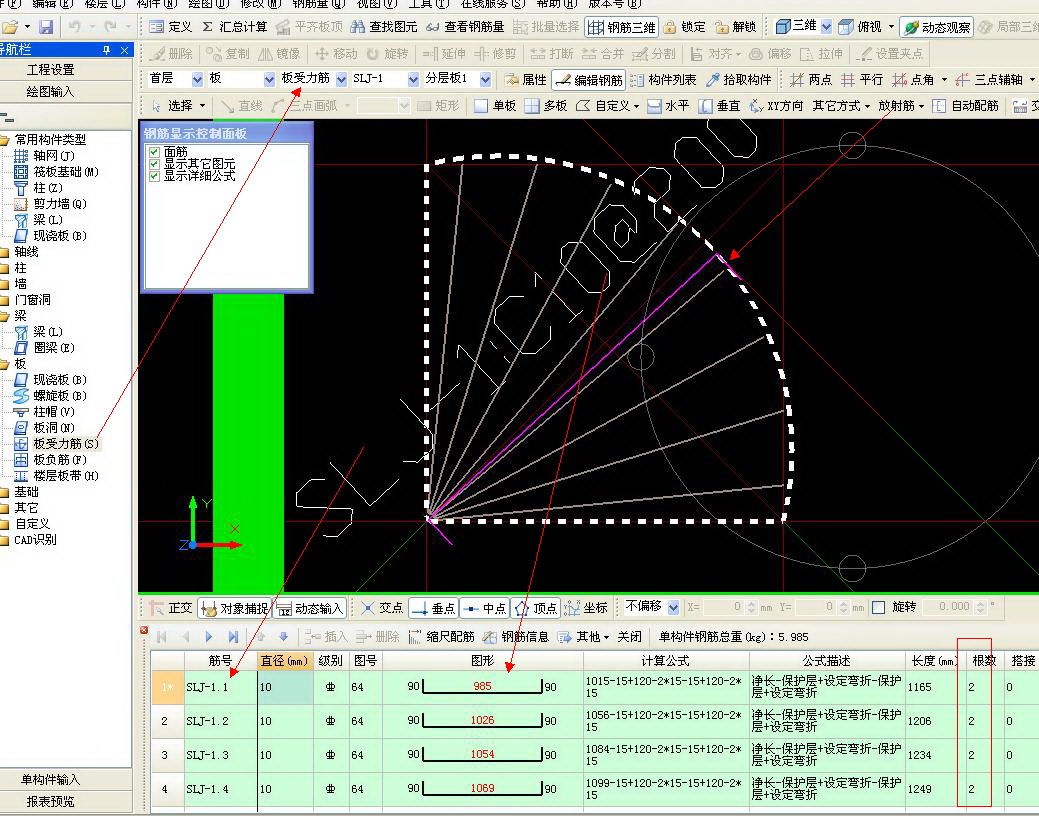

按自定義范圍布置的。

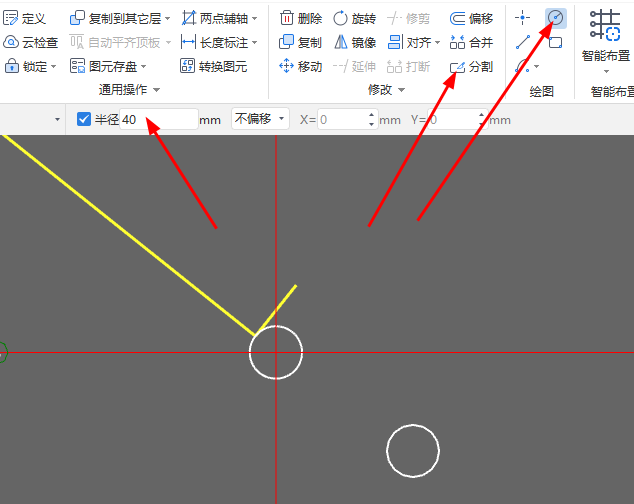

需要在圓心布置小洞    最小半徑為40

注：按【弧線邊布置放射筋】時，圓心必須在板/筏板外邊，因?yàn)椴僮鞔斯δ芮?，先選中板/筏板，鼠標右鍵點擊【分割】功能，再點擊繪圖中的圓/直線命令，在圓心位置分割一部分后，將多余部分刪除處理。

步驟一：切換到板受力筋/筏板主筋界面---在【構件列表】中新建板/筏板鋼筋---點擊“建?！敝械摹静贾檬芰睢堪粹o---選擇單板/多板/自定義等方式---再點擊弧形邊布置放射筋；

步驟二：選擇需布置的板/筏板---鼠標左鍵選擇弧形的邊，即可顯示鋼筋線---再鼠標左鍵點一下即可布置上。如圖：

備注：若分割時顯示該圖元太小，屬于碎圖元，說明分割的尺寸太小，可以重新分割大一點的板。

建議在表格內按圖紙要求長度，形狀，直徑等用單構件設置
