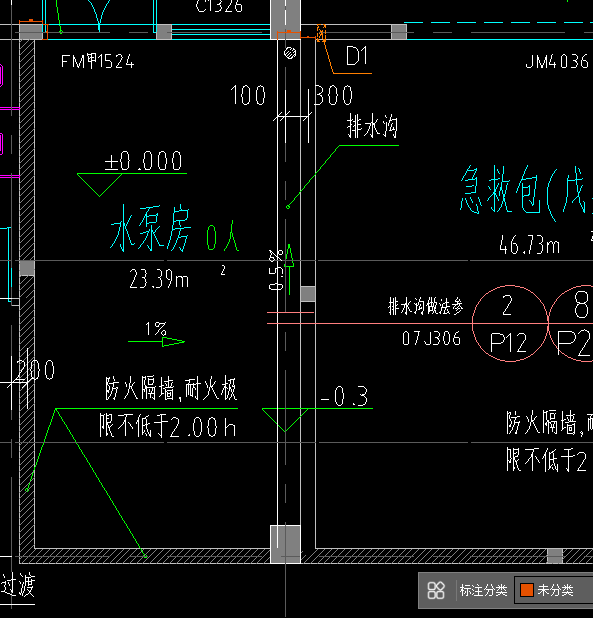

屋面排水溝沒有大樣圖，只在建筑圖里標了個寬度，是不是算進屋面？

各位老師，如圖，請問這個排水溝的X向的面筋應該怎么處理？

如圖，本人直接用集水井構件來畫，看三維的時候可以看到筏板的面筋伸入排水溝部分是符合大樣要求的，但是排水溝自身的面筋卻比大樣圖多了一種，而且排水溝的面筋好像跟筏板面筋重疊布置了吧？請問各位老師箭頭指的這個X向面筋是否需要刪除？應當如何處理？感謝

請問這個排水溝的圖怎么看，求截圖

這個排水溝圖紙上寫的是參照圖集02J331，我查了一下圖集只有尺寸沒有配筋圖這怎么畫，圖紙上也沒有只有這個廢水池的大樣圖，而且這個廢水池的不知道布置在哪里，這個圖怎么看的好懵，求解釋一下，2019-08-18 11:16:18 補充查了，但是只有尺寸，沒有配筋

檐口大樣以及散水做法請教

你好，有以下問題請教一下。 1，圖1是CAD檐口大樣，圖2是現場實物照片，圖3為軟件圖片。請問CAD大樣中檐口大洋板邊緣的那塊高出板面100，寬度也是100的粉紅色構件叫什么，圖2實物也可以看到，另外請問如何布置？ 2.圖2中板邊緣那條溝是什么東西？排水溝嗎？ 2.圖4中為建筑物散水的做法，請問散水寬度800，厚度是多少？墊層是多少？我沒有11ZJ901圖集，麻煩幫我看一下 謝謝！

請教各個土建和市政專業大神，關于措施費事宜

1、沉井工程，如下圖，圖紙只說明施工單位應編制“降排水施工組織設計文件”，但未具體出圖或要求做法，請問，是否應該按施工單位編寫的“降排水施工組織設計文件”計算具體的井點降水或管井降水措施費？2、本沉井工程，為現澆鋼筋砼構筑物，在地面以下20米深，是否需計算垂直運輸費？3、本沉井工程是否應該計取暗室施工增加費用？ 如果需要，應該如何計??？套哪個定額？4、本工程存在高壓旋噴樁工程、水泥攪拌樁工程，上述兩種機械應該計取大型機械安拆及進退場費，但定額里沒有與其名稱相應的機械，應該套哪兩種機械為宜？5、沉井圖紙中，有要求做排水溝和集水井、鋼護欄， 而且有單獨大樣圖紙，請問此上述部分是屬于措施費內容而不計算，還是另外單獨計算？6、單體樁工程是700根，施工說明要求打試驗樁3根，那么套價時實體樁工程量是寫697根還是700根，還是寫703根？望各位百忙之中幫忙解答，謝謝
