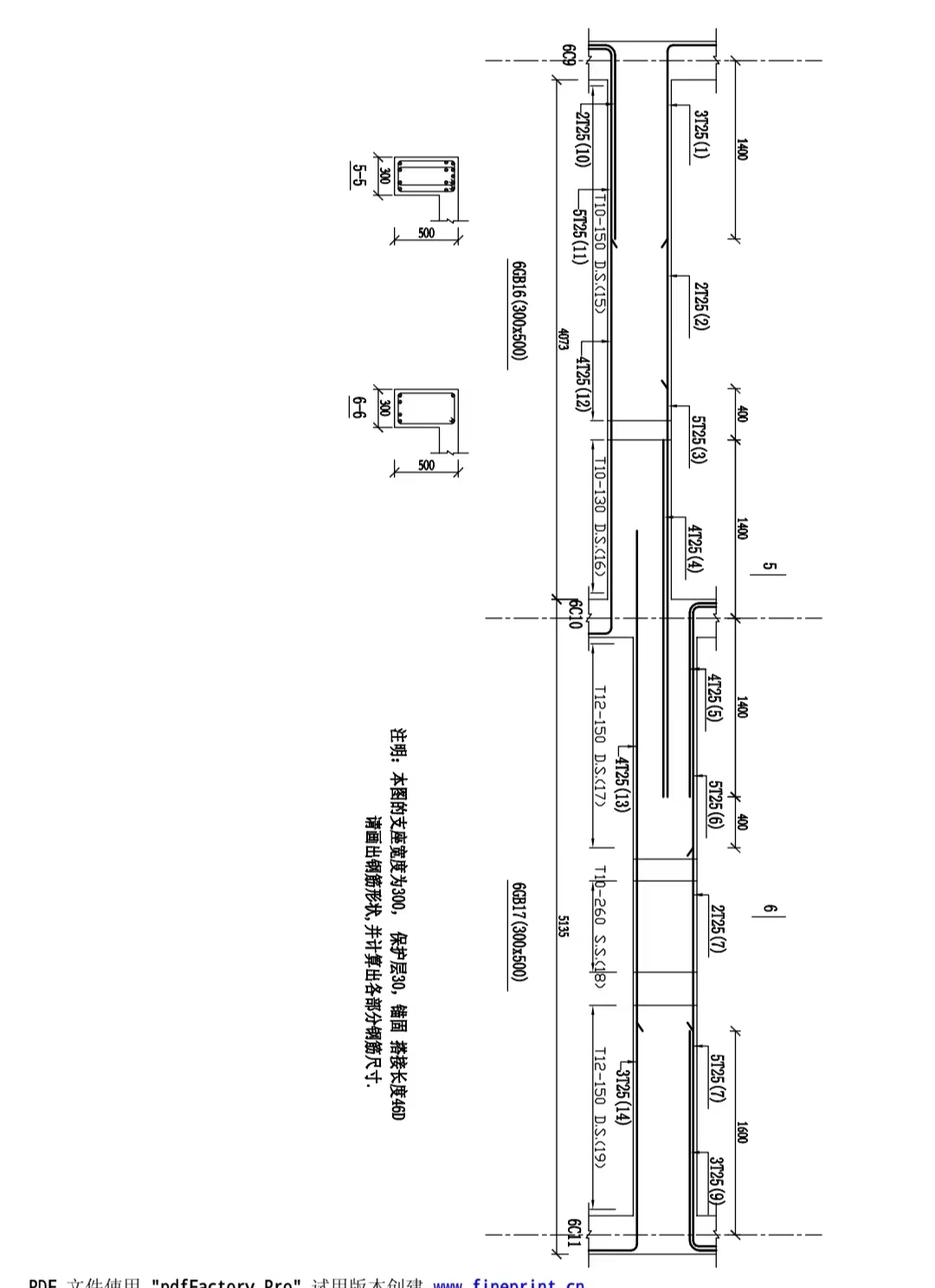

廣聯達鋼筋算量這個部分應該怎么畫啊？用挑檐畫嗎？那么從哪部分開始是屬于挑檐部分呢

廣聯達鋼筋算量這個部分應該怎么畫?。坑锰糸墚媶?？那么從哪部分開始是屬于挑檐部分呢??？還有挑檐鋼筋是怎么填的呢？是板內負筋和底筋延伸過來嗎？新手，不太會判斷。求解答謝謝。

屋面套價

廣東定額，這幾個圈起來的應該怎么套啊，鋼筋網片有人說套普通鋼筋，可是套普通的鋼筋就沒有工程量啊，只有屋面的面積，怎么算重量呢？后面兩個圖是我已經套了的項，應該沒什么問題吧，剛接觸套價，請指點一下

鋼筋算量中柱圖元實際尺寸和構件已有尺寸不一致

鋼筋算量中，因自動識別出來的構件有錯誤，我刪除后自己按圖紙新建定義柱構件并在cad草圖中依據提取過的柱邊線重新繪制完畢。然后我重新校核了畫出來的柱子發現絕大多數都是圖元實際尺寸和構件已有尺寸不一致，這個要怎么解決，關鍵是肉眼看過去沒有尺寸不一致的問題??！求大神解釋和給一下解決的辦法！問題補充：如果鋼筋信息輸入有誤，截面尺寸輸入對了，是不是也會這樣顯示

請教老師們幾個問題

問題1：圖紙中沒有馬凳筋的信息，作為預算員用不用算板的馬凳板的量？作為審計方又用不用算？有人說：是否適用馬凳以及馬凳筋的鋼筋信息不是預算員決定的，要由設計圖紙或者施工方案中給出具體內容方可計算。還有人說：首先應該按批準的施工組織設計（現場監理工程師確認），來定義馬凳筋的直徑、形狀、間距等，如果沒有，應該做現場簽證，按簽證、附圖來定義各部位馬凳筋的直徑、形狀、間距等，否則，審計部門在審計過程中，無依據可查。他們的說法對不對？問題2：馬凳各部分的長度有多種說法：（1）大部分的回答是：沒有具體規定，需要根據設計圖紙，施工現場或常用經驗值確定。一般馬凳高度=板厚-2*保護層-Σ(上部板筋與板最下排鋼筋直徑之和)。 　　上平直段為板筋間距+50mm（也可以是80mm，馬凳上放一根上部鋼筋），下左平直段為板筋間距+50mm，下右平直段為100，這樣馬凳的上部能放置二根鋼筋，下部三點平穩地支承在板的下部鋼筋上。 （2）馬凳筋的尺寸一般根據板厚來確定，高度為板厚減兩個保護層再減兩個鋼筋直徑（扣筋和底筋直徑）下端彎折一般100-150左右。（3）還有的說，L2= 高度-兩個保護層-面筋直徑，L1和L3大約120左右?？傊?，各種說法都有，到底應該相信誰的的呢？這些長度是針對哪一個型號的馬凳筋呢？假如問題一中人們的說法正確，預算員自己不能設計馬凳筋，審計人員也不能自己設計馬凳，都需要根據圖紙或是施工方案或是現場簽證，那么這些馬凳筋各部分的長度的說法還有什么意義？問題3：問題2中的“板筋間距+50”是指底筋還是面筋還是負筋的間距呢？問題4：施工中大都選擇1型還是2型還是3型的馬凳筋？選擇1型的話，應選擇梅花布置，還是雙向布置？選擇2、3型馬凳筋的話如何選擇線型馬凳的方向？問題有點多，我是新手，剛學鋼筋，不知問的是否恰當，請各位老師多包涵

樁端注漿水泥用量

老師我想請教 這個 樁端注漿水泥用量 是指什么？難是成樁還是成孔的導管澆筑混凝土配置用的水泥嗎？這個旋挖鉆孔灌注樁的清單就是含了成孔和導管澆混凝土成樁應該就是對吧，灌注樁后壓漿這個樁端注漿就是對應圖紙里的那個樁端注漿水泥用量對吧,但是我不明白 為什么成樁要算那個旋挖鉆孔灌注樁清單（350/m3） 還要算這個灌注樁后壓漿清單(單價950/t），是不是相當于這兩個清單重復了都含了成樁的工作2024-03-22 10:34:06 補充3 后壓漿施工　　3.1 后壓漿樁施工工藝流程　　鋼筋籠、壓漿管加工制作→按樁孔深配壓漿管→鉆孔成孔、清泥漿孔→隨鋼筋籠下壓漿管→二次清孔→堵頭保護→樁體混凝土灌注→壓漿設備檢查→樁體混凝土灌注7 d后沖孔注漿→壓漿達注漿壓力或注漿量后結束→樁身檢測合格后交工驗收?！　?.2 壓漿管制作　　壓漿管選用內徑為25 mm長6 m的焊接鋼管，接長采用接頭絲扣連接。加工前應檢查制作壓漿管的鋼管是否有裂縫、孔洞、堵塞等缺陷。每根樁按軸心對稱布置2根壓漿管，每節壓漿管連接絲扣加工長度應不少于30 mm，并保證絲扣的正直，以確保壓漿管連接牢固和正直。下管端出漿部分長為300～400 mm，鉆4排中6出漿孔，孔上下間距50 mm，鉆孔完畢應將管。內鐵屑清理干凈，以免將注漿孔堵塞。出漿孔由防水膠布、橡皮等包裹，包裹橡皮時一定要保證嚴密，橡皮包扎一定要拉緊，并用16#鐵絲每隔50mm間距固定。壓漿管的長度根據樁深確定，一般高出地面300mm?！　?.3 壓漿管安裝　　每節壓漿管下放時應做試水試驗，若出現壓漿管內水位下降或管內水柱根本灌不起來等情況，應檢查連結處是否密封。根據檢查結果予以更換，并重新試水安裝。壓漿管對稱綁扎在鋼筋籠兩側主筋上，底部距鋼筋籠底100～200 m.壓漿管底應采用綁焊與鋼筋籠連接，每節壓漿管之間用絲扣接頭連接，絲扣處應纏繞生膠帶或麻絲并牢固擰緊絲扣，用16#鐵絲與鋼筋籠綁扎固定，綁扎間距為2m.壓漿管隨同鋼筋籠應徐徐放人，嚴禁強力下放及來回猛力轉動，防止壓漿管端部橡皮破損，以免泥漿灌人堵塞壓漿管。壓漿管上口應用堵頭封住，以避免泥漿或其它雜物落人堵塞漿管。　　鋼筋籠放置完畢二次清孔完成后，在灌注砼前，；再一次檢查壓漿管內水面情況，如嚴重漏水可認為橡皮破壞或壓漿管斷裂，應考慮沿樁孔壁重新下一根備用壓漿管?！　?.4 壓漿材料及配合比　　壓漿材料為32.5級普通硅酸鹽水泥，水灰比為0.45～0.6，必要時在漿液中摻0.6％減水劑。壓漿用水泥進場后立即取樣檢測，經檢測證明質量合格，并將檢測報告上交監理后方可使用。注意水泥的存放，防止受潮結塊?！　?.5 壓察　　壓漿所需設備是：壓漿機、水箱、過濾篩、水泥漿攪拌器等。壓漿初始時間在樁身砼灌注后7d開始壓漿，每根側壁管2根，每天壓1根管，分2 d壓完。單根壓漿量0.45 t，壓漿范圍為持力層及以上土層。壓漿前，首先做壓水試驗，沖破出漿口的防水膠布和橡皮包裹，是管路暢通。攪拌水泥漿應嚴格按配比進行，每盤料攪拌時間不得少于3分鐘，超過初凝時間的水泥漿不得使用，嚴禁邊加水邊加水泥、邊放漿的做法。注漿壓力根據地質條件確定，壓漿結束標準按照壓漿壓力量和壓漿壓力雙控的原則執行，按設計要求當壓漿量達到9包水泥（450k8）或壓漿壓力超過2.5 MPa時可結束壓漿工作。壓漿時應詳細做好記錄，每根樁壓漿結束后應立即請現場監理人員簽字認可?！　? 主要技術管理措施　　建立主任工程師、現場技術員、質檢員三級管理體系，做到各崗位分工明確，職責分明，崗前質量培訓與實踐中提高相結合，使每個施工人員樹立明確的質量意識，熟悉本工序的工藝方法和質量要求，加強過程控制，隨時掌握鉆孔設計深度、實際深度、壓漿管配置長度、壓漿管下人孔內深度及壓力等到相關數據，確保下管到位，壓漿管連接嚴密不漏漿。上道工序完成由現場監理簽字認可后方可進行下道工序的施工?！　簼{把握好材料質量關，鋼管、水泥應選用質量可靠的廠家，并加強檢查。對輔材也認真選購，防止偽劣產品混入造成質量事故。加強對壓漿管的保護，壓漿前防止施工設備及車輛碰斷或損壞壓漿管。定期維修壓漿設備，保證其正常運行，保證壓漿過程。的連續性?！　? 經濟、社會效益分析　　通過試樁靜載試壓檢測結果顯示，由于鉆孔灌注樁采用后壓漿工藝增加了樁端的承載力，使樁的承載力增加30％以上，在滿足樁基相同的承載力和變形的條件下，經設計單位同意樁的長度和直徑做了適當減少，減少了工程量，降低施工難度，從而縮短了工期，社會效益明顯?！　? 結論與建議　　鉆孔灌注樁采用后壓漿工藝后，其承載力得到大幅度的提高且沉降明顯減少，具有顯著的經濟效益和良好的社會效益，值得在工程中推廣應用?！　闇p少工程造價，建議在以后的施工中注漿管選用PVC管。粉細砂層中的灌注樁采用樁端壓力灌漿工藝，效果明顯，但其承載機理待于進一步研究。
