鄒生
2023-01-03 21:58:10
|
廣東省
土建算量GCL2013土建計量GTJ
|
273查看
1回答
蜂巢空芯樓蓋 GBF的繪制

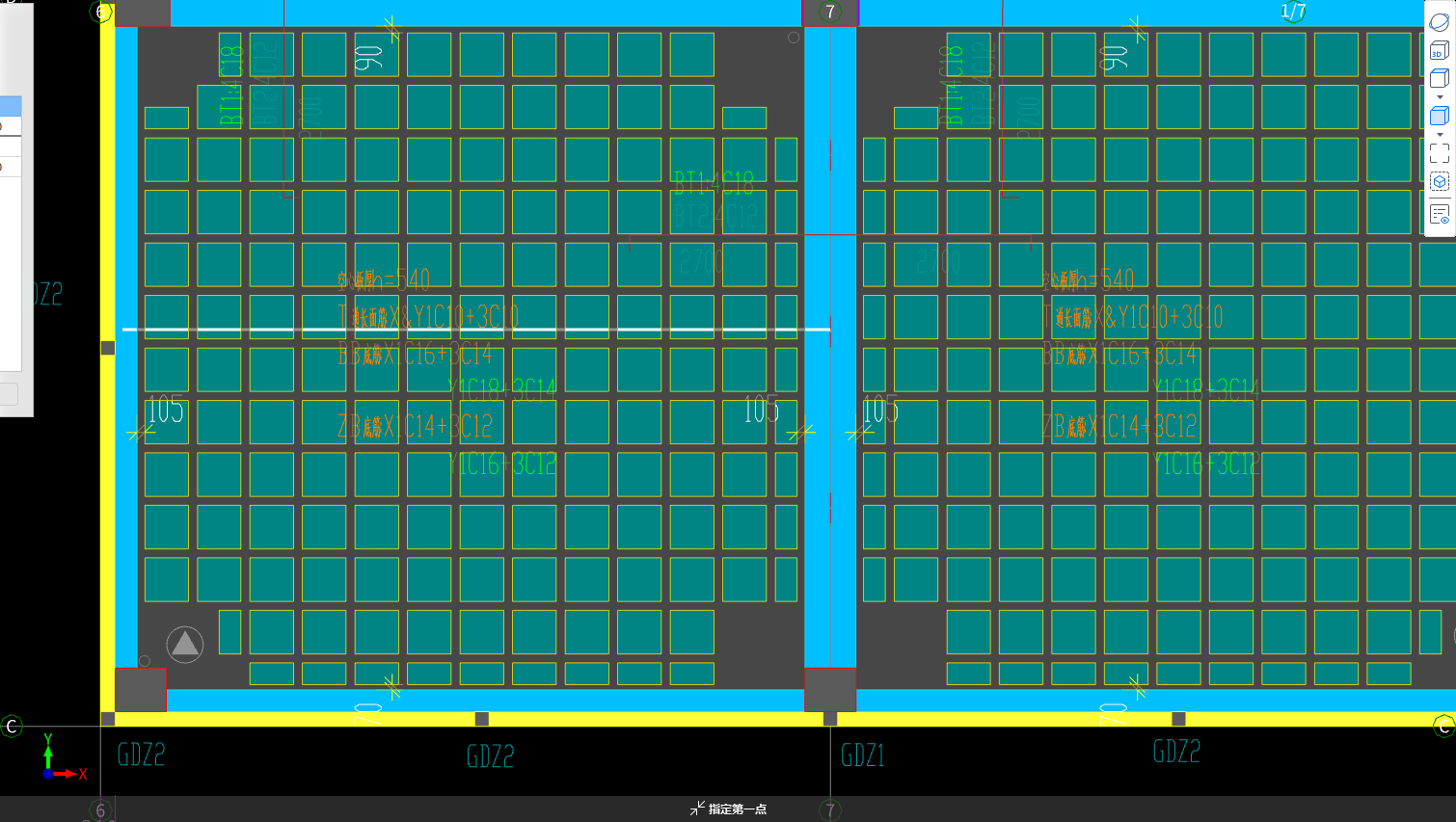

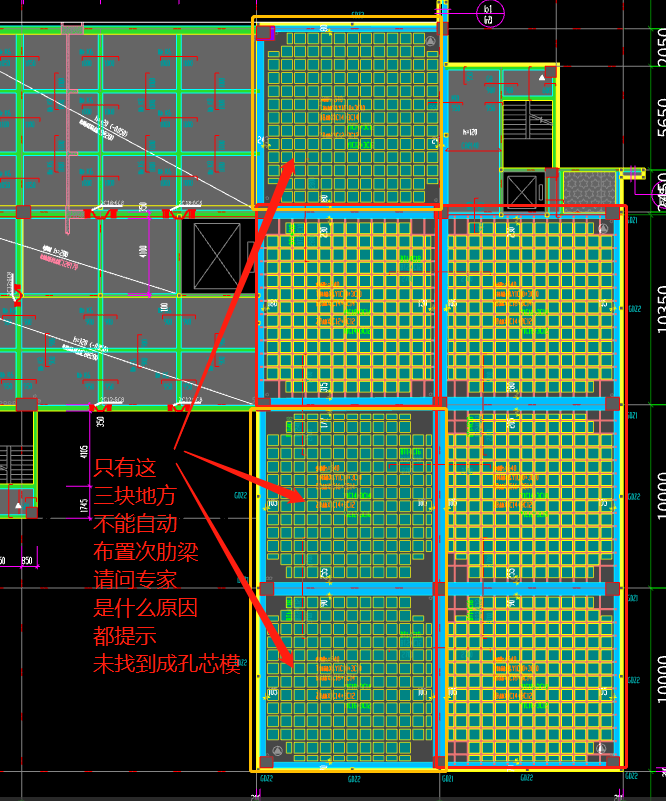

請專家解答：我在布置次肋梁的時候會彈出一個未找到成孔芯模，無法布置次肋梁。請問是什么問題呢？主肋梁我已經由梁的構件轉換成主肋梁了。為何還不能布置次肋梁呢？
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納

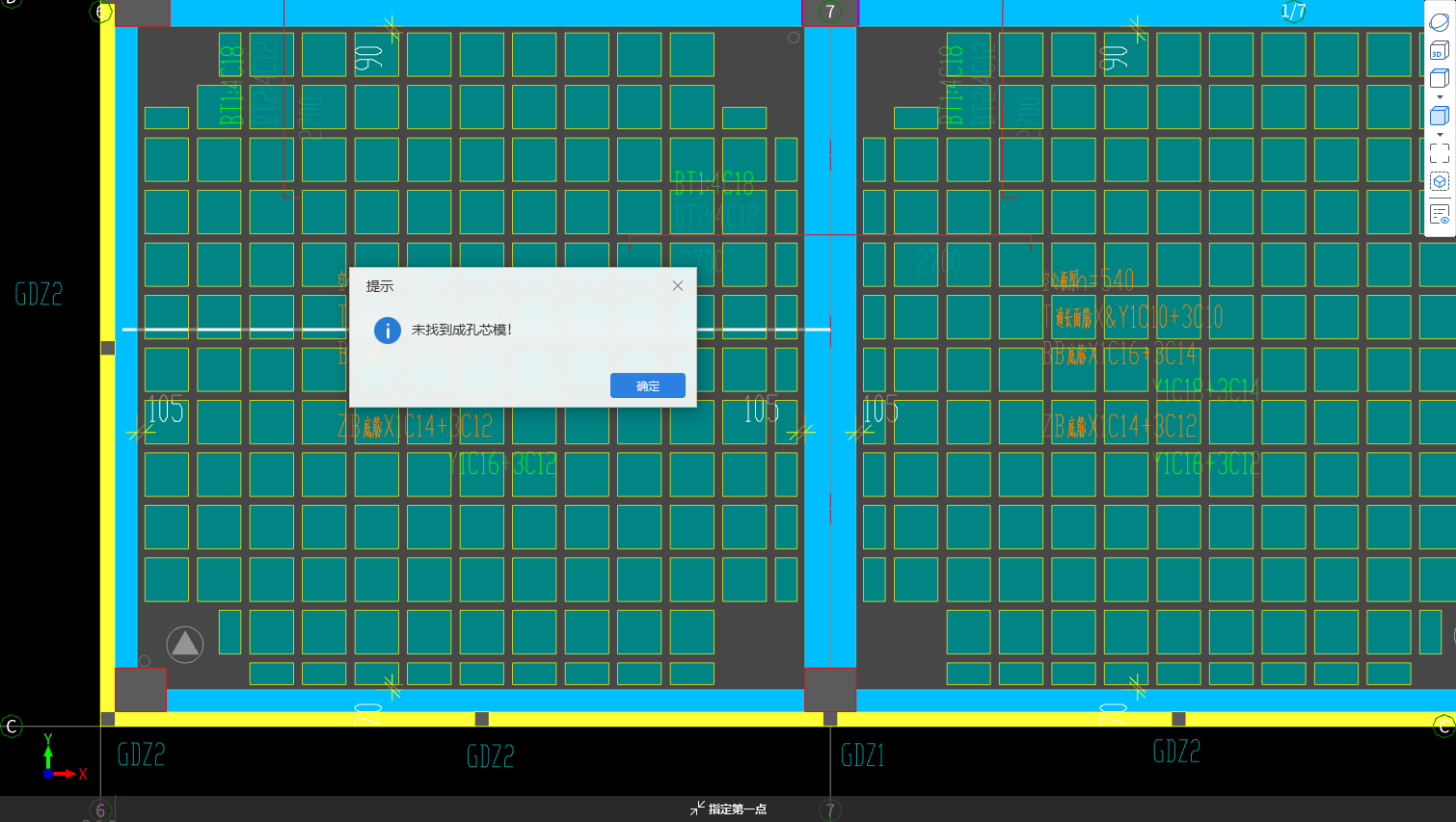

提示如圖：
原因一：空心樓蓋板周圍繪制的是框架梁，并非是主肋梁，所以生成不了，選中框架梁，鼠標右鍵【構件轉換】為樓層主肋梁即可；
原因二：周圍有封閉的主肋梁或剪力墻，但沒有布置成孔芯模，布置成孔芯模后再布置次肋梁即可。
原因三：有繪制成孔芯模，但周圍的剪力墻、主肋梁不封閉導致，將其封閉再布置次肋梁；若實際工程就是不封閉的情況下，只能用“直線”方式手動繪制即可。
2023-01-04 07:58:45
