梁式配筋承臺基礎

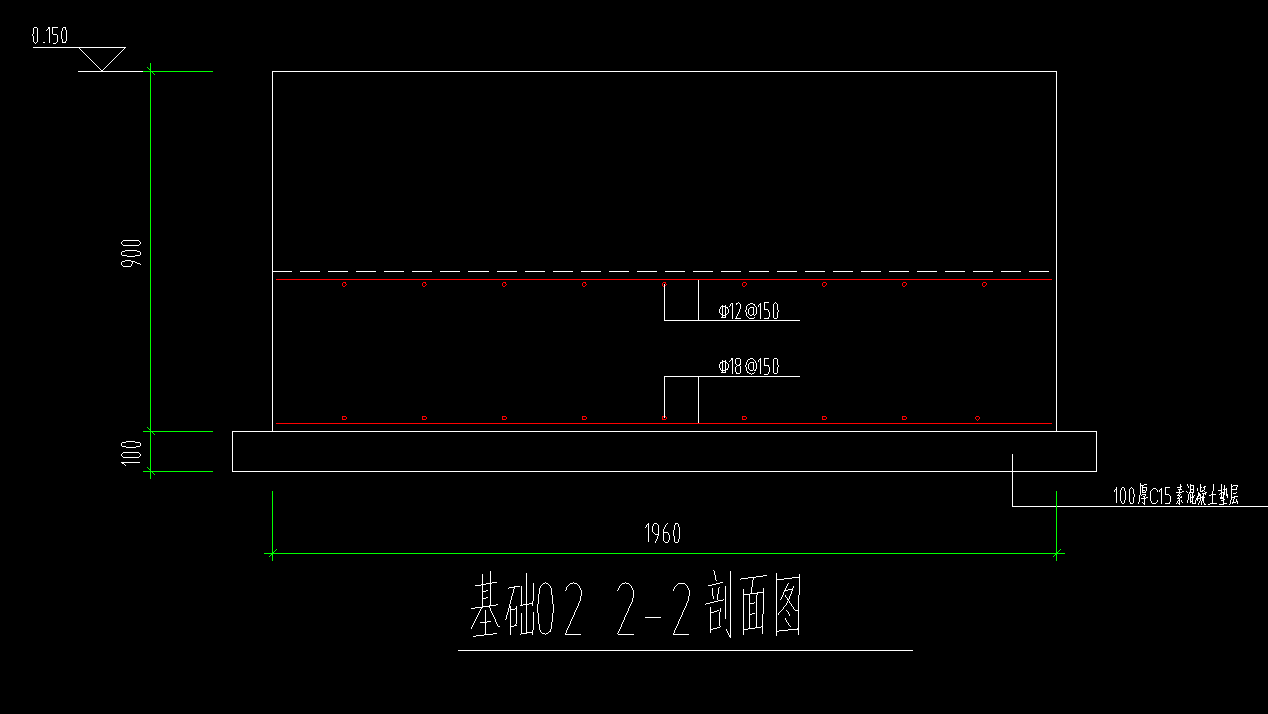

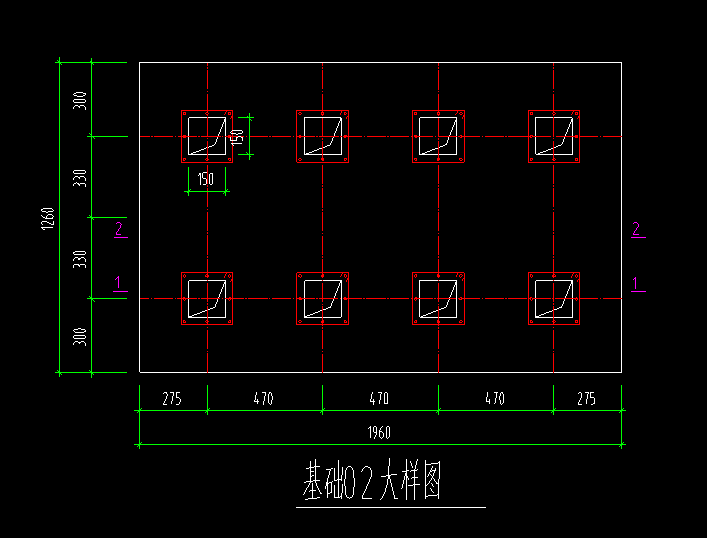

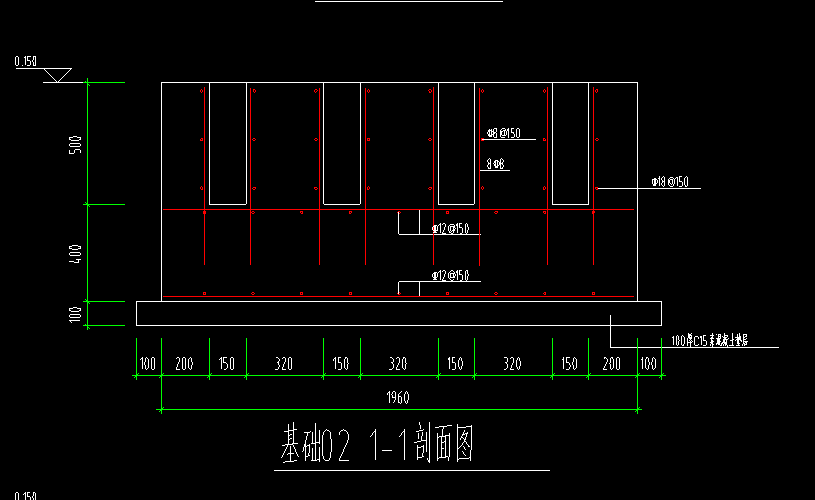

請問這種梁式配筋承臺基礎怎么看，是兩個1800*1200承臺拼在一起畫的意思嗎，大樣圖只有這種的

基礎擋墻鋼筋怎么畫

請問這兩個基礎擋墻怎么布置1.如果用自定義的畫的，那么c6的拉結筋怎么布置呢？2.如果用剪力墻畫的話，這種垂直筋兩邊密度不一樣該怎么畫；上面那一截凹進去的部分怎么辦？；3.擋墻伸入條形基礎內的部分怎么畫出來，還是系統會自動設置伸入條形基礎內部4.擋墻下面的條基我用自定義畫的，請問它的橫筋和豎筋都是c12/c14@100嗎？麻煩各位老師指點一下，感激不盡

關于雙梁

請教老師，這一跨梁的平面圖和對應立面圖是這樣的。請問這個雙梁從里面看是不是我畫的這個樣子呢？上下兩道梁之間有沒有這種連接的結構？有的話該怎么確定間距以及配筋呢？我看了設計圖并沒有給出這個數據。

關于雙梁

請教老師，這一跨梁的平面圖和對應立面圖是這樣的。請問這個雙梁從里面看是不是我畫的這個樣子呢？上下兩道梁之間有沒有這種連接的結構？有的話該怎么確定間距以及配筋呢？我看了設計圖并沒有給出這個數據。

馬凳筋的在鋼筋算量軟件中怎么輸入？

             1、基礎筏板厚度為900mm，筏板鋼筋為C18@180雙層雙向通長布置，馬凳筋的信息如下圖1，請問基礎筏板的馬凳筋信息怎么輸入呢？那個h怎么計算？     2、樓板板厚不一致，有的板為100mm，有的板位120mm，100mm的板已畫但未標注的板面筋為C6@170，板底筋未繪出者為C6@170，120mm的板配筋為雙層雙向C8@200通長布置，馬凳筋的信息如下圖2，請問這兩塊板的馬凳筋信息分別怎么輸入呢？
