你好：鼠標放在“現澆板二次編輯”中【設置拱板】的位置不動，則下方會顯示設置拱板的視頻。

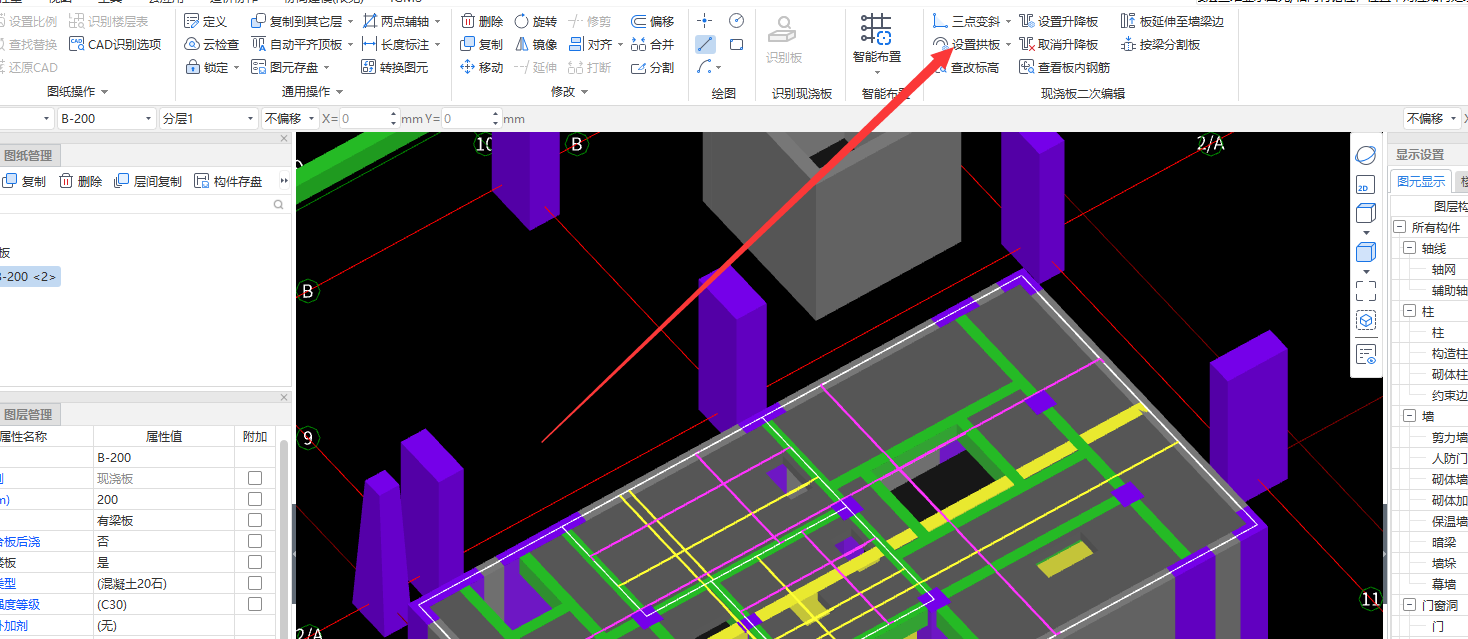

步驟一：在板的建模界面，點擊右上方“現澆板二次編輯”分組中的“設置拱板”。如圖：

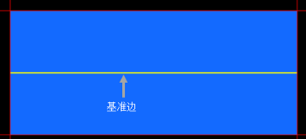

步驟二：鼠標左鍵選擇需要起拱的板圖元，鼠標左鍵直線繪制起拱基準線。如圖：

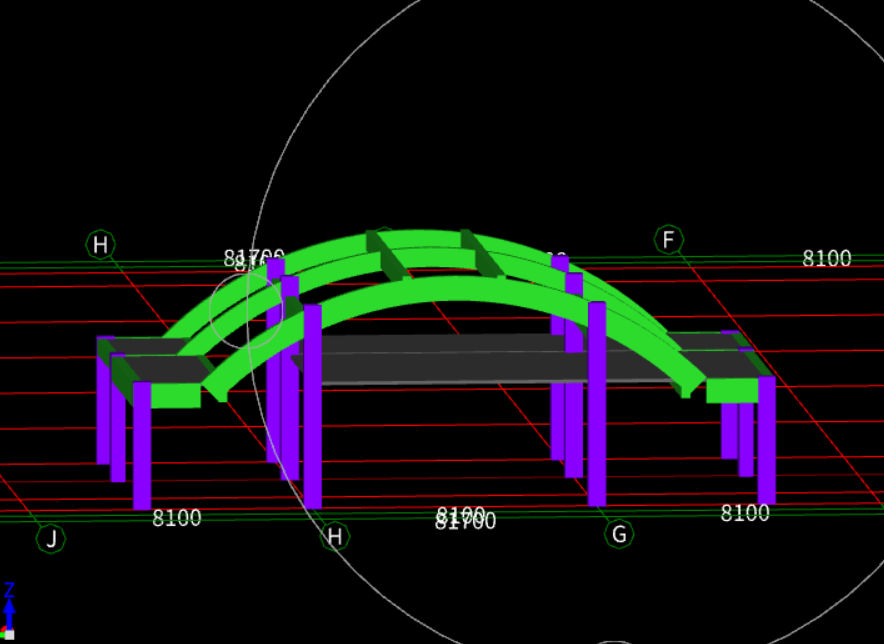

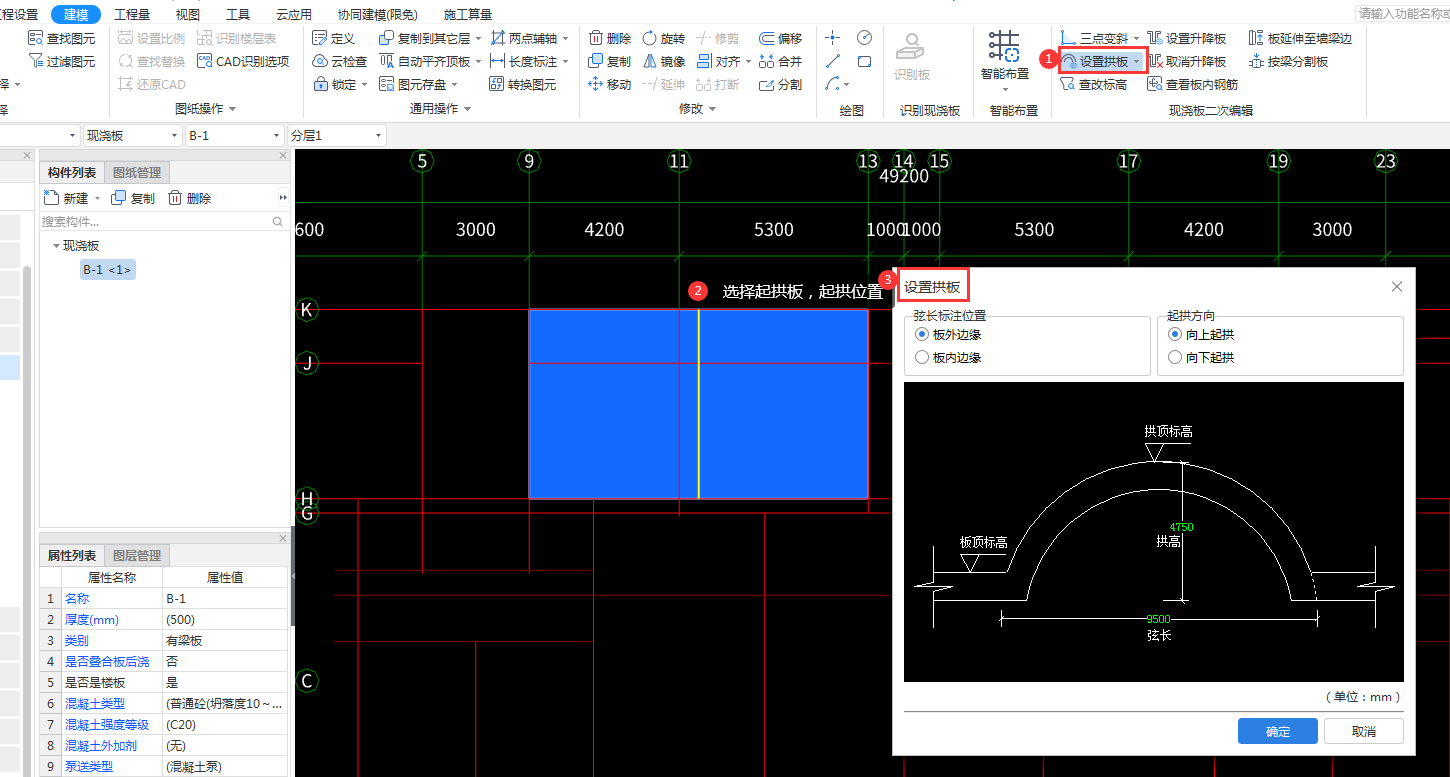

步驟三：在彈出的“設置拱板”窗口中選擇弦長標注位置和起拱方向，輸入拱高和弦長，點擊“確定”即可生成拱板。如圖：

備注：1.天棚智能布置時自動適應拱板、球板、錐板；

2.屋面通過自適應斜板功能可以自適應拱板、球板、錐板，操作方式與原則同自適應斜板。
