各位老師，凸窗側面有150mm寬的墻，450mm是玻璃，應該如何設置。

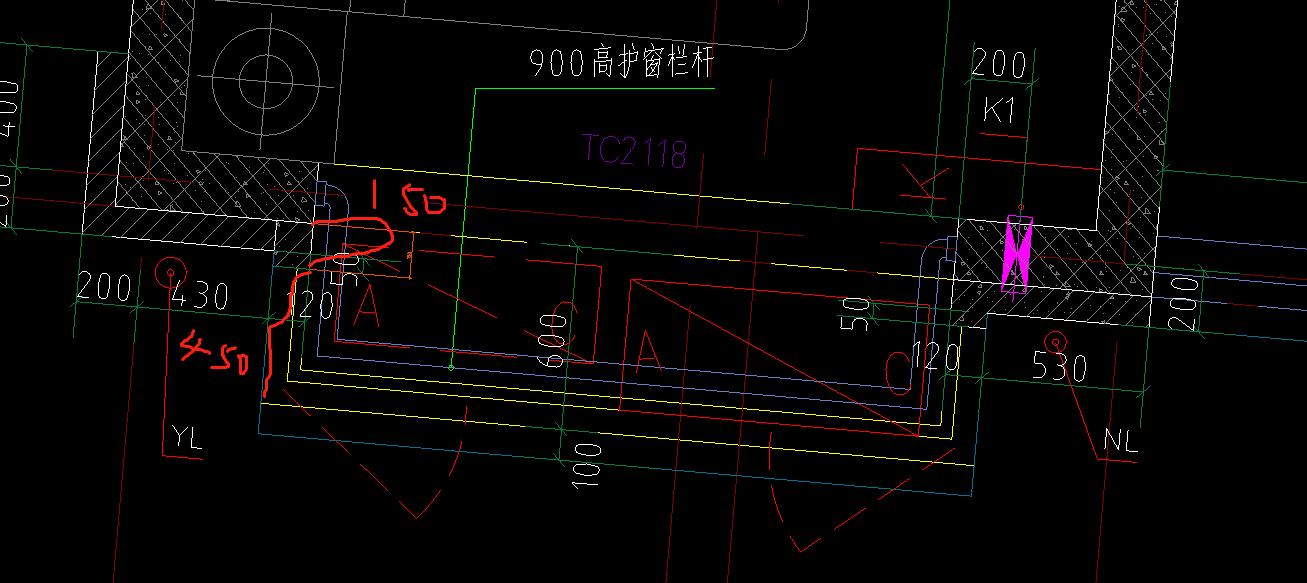

如圖，凸窗側面有150mm磚墻，450mm為玻璃。軟件只能實現側面全部是板或者全部是玻璃的設置。這樣如何設置？
2022-08-09 09:56:10 補充

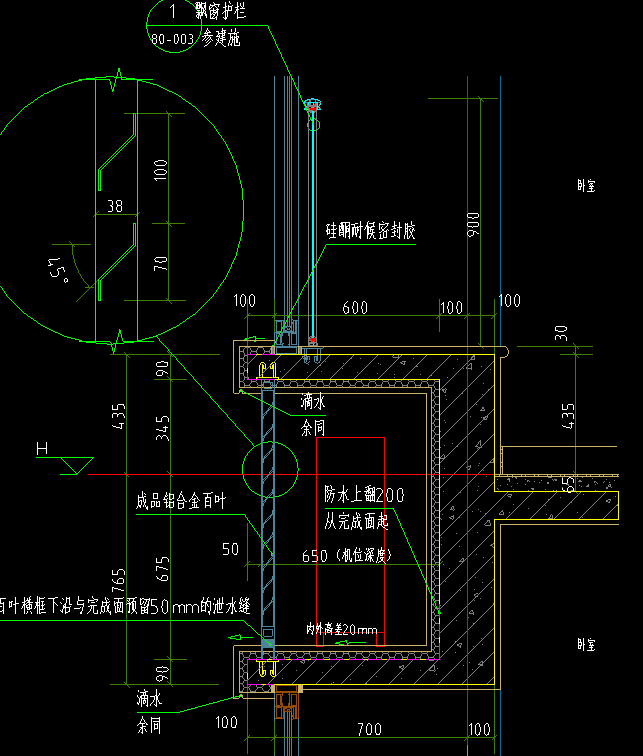

飄窗上下板700mm，玻璃離外側100，這樣設置側面就是600mm。就算先畫砌體墻，再布置飄窗，窗戶還是會扣掉墻
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
全部畫上墻，然后定義帶形窗按圖紙位置布置上去就行了。
2022-08-09 09:19:38
-
先全部畫砌體墻，然后布置窗戶。
2022-08-09 09:18:25
-
先全部畫成砌體墻然后布窗，看立面圖窗下是否有墻，沒有墻就調整砌體墻的標高即可
2022-08-09 09:29:45
