哈哈哈哈哈。 2022-07-19 17:15:15 | 河南省 土建 | 1246查看 6回答

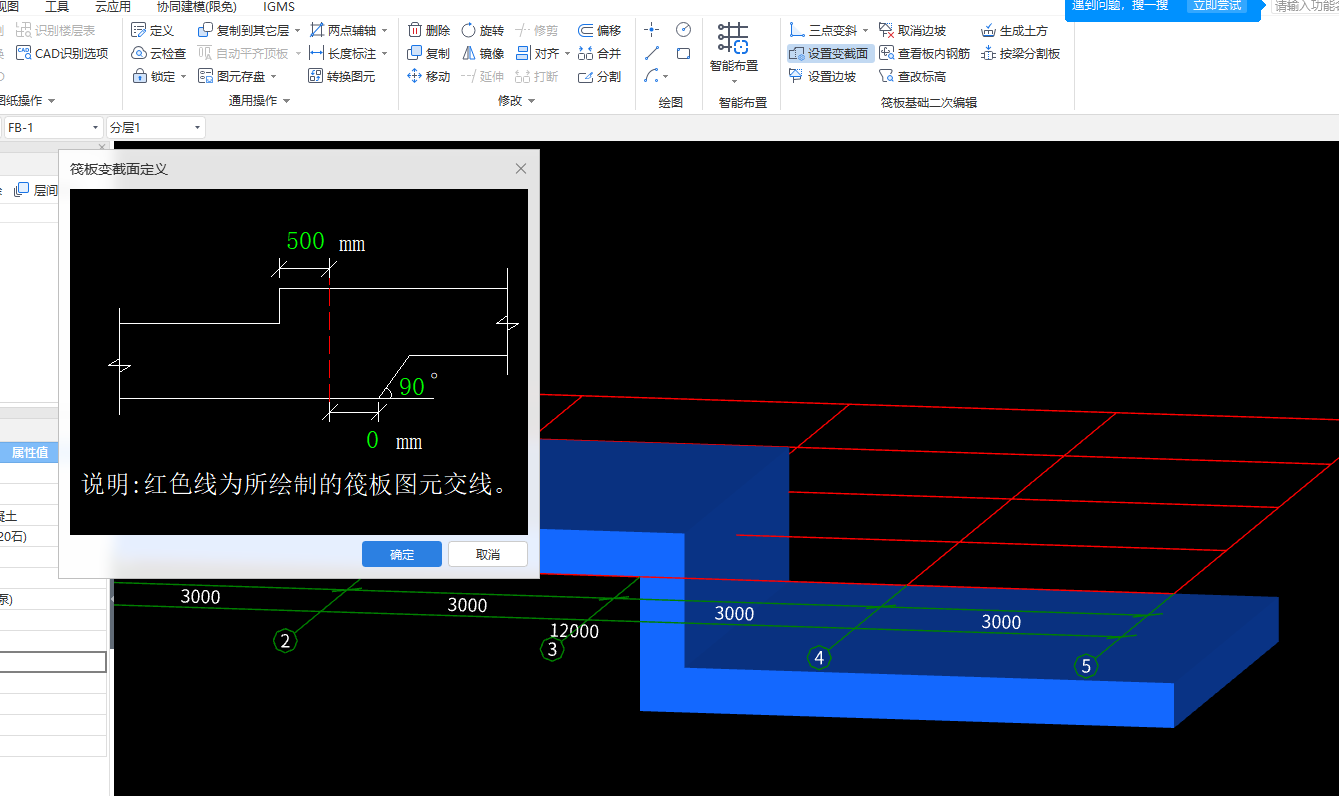

筏板設置變截面時候?yàn)槭裁从袝r(shí)候設置不了?
全部回答
(6)
首答僅用{{minutesHtml}}
-
有什么提示?
2022-07-19 17:16:45
-
設置的參數,不符合現實時,設置不了的。
2022-07-19 17:16:56
-
你好:原因一:兩個筏板基礎的標高和厚度是一樣的,沒有高差。
方法:將筏板的標高和厚度設置有高差且相鄰后,重新設置筏板變截面即可。
原因二:兩個筏板之間有縫隙,所以不能設置。
方法:鼠標左鍵選中筏板圖元,鼠標右鍵【偏移】,使其與旁邊的筏板相切后,再重新設置筏板變截面。
原因三:筏板是回字形的(大筏板中間套的小筏板)或筏板比較異形/復雜。
方法:鼠標左鍵選中筏板圖元,鼠標右鍵【分割】為較規則的形狀,然后設置筏板變截面。
原因四:筏板分別繪制在不同分層影響的。
方法:選中筏板圖元,鼠標右鍵點擊【復制到其它分層】,將分層選擇一致,給復制后,刪除原分層的圖元打勾,再重新重新設置筏板變截面即可。
2022-07-19 17:17:29
-
是什么情況的設置不了呢?可以設置的呢,不同標高要先設置好。
2022-07-19 17:18:35
-
違反規則,實現不了,就設置不上
2022-07-19 17:18:51
-
筏板繪制的時候要先畫一整塊大板,然后再根據標高分割成不同標高的小板,這時候設置筏板變截面就沒有任何問題了。
2022-07-19 17:20:46
