高壓架線圖紙識圖

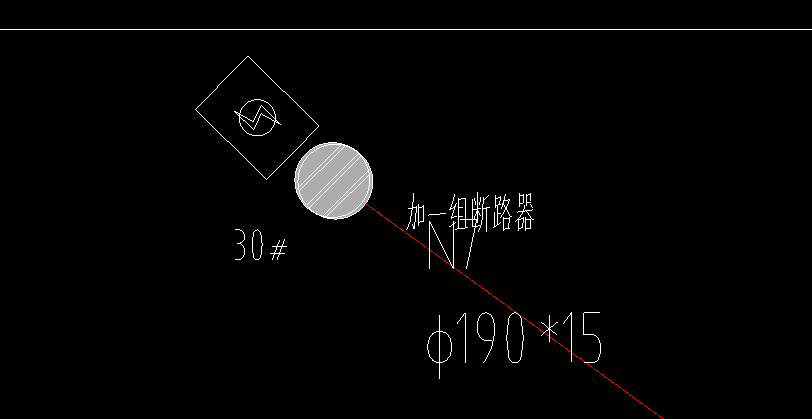

1.如圖，那個帶閃電符號的設備是什么呢？圖紙上沒說明

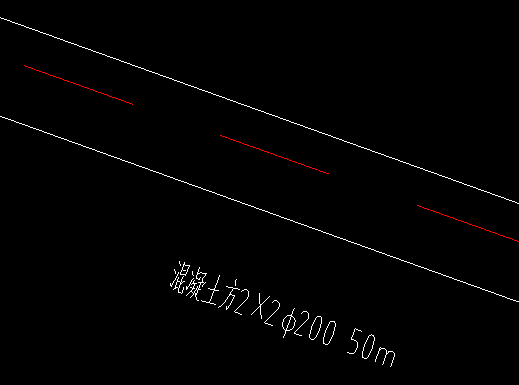

2.這個混凝土方2*2 Φ200是什么意思？

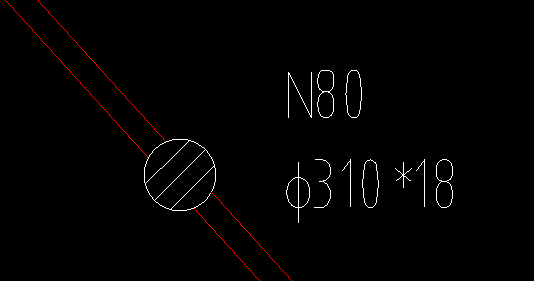

3.是不是N80的那個電桿是直線桿，N74是轉角桿，Z-49是終端桿？
4.高壓線跟低壓線一樣需要乘1.025？有沒有預留什么的，第一次接觸這種圖紙，什么都不懂，望賜教
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
如圖，那個帶閃電符號的設備是變壓器
2.這個混凝土方2*2 Φ200是電纜保護 管
3.N80的那個電桿是直線桿，N74是轉角桿，Z-49是終端桿
4.高壓電纜跟低壓電纜一樣需要乘1.025，電纜有預留，電纜頭、進設備
2022-07-06 11:07:25
