一、可能性是人防門框墻的參數不對。二、可能性是標高問題。三維看一看。

你好：原因一：繪制人防門框墻的位置，剪力墻是異形/參數化墻，而非直形剪力墻。

方法：若剪力墻是異形/參數化的墻，則無法布置人防墻，建議在【表格輸入】處理。

原因二：人防門框墻的位置沒有繪制直形剪力墻。

方法：新建剪力墻，用“直線”命令繪制好后，再繪制人防門框墻。

原因三：繪制的是直形剪力墻，但當前層或相鄰樓層的直形剪力墻是斜的沒有對齊導致。

方法：將當前層或相鄰樓層的直行剪力墻對齊，再布置人防墻即可。

原因四：直行剪力墻繪制的沒有問題，人防墻繪制時沒有和直行剪力墻對齊導致。

方法：打開正交，繪制人防墻即可。

備注：1.直形剪力墻即用直線繪制的矩形剪力墻。

2.此處布置的剪力墻可以不用輸入鋼筋信息。

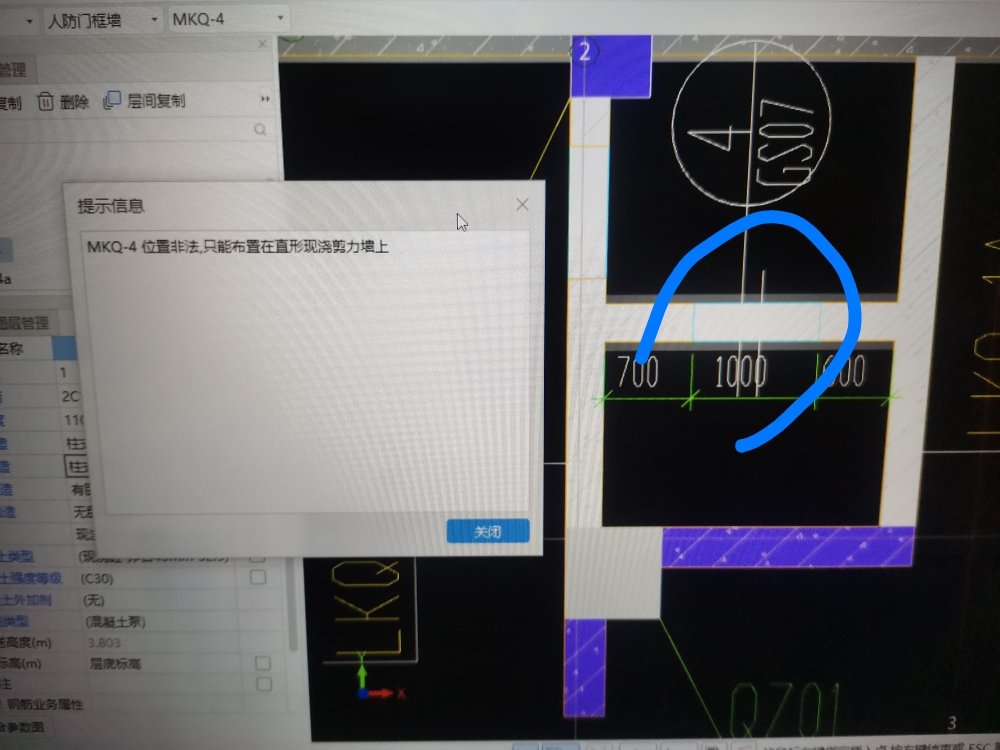

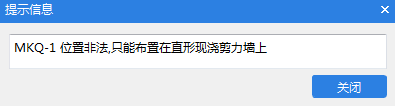

提示如圖：

原因一：繪制人防門框墻的位置，剪力墻是異形/參數化墻，而非直形剪力墻。

方法：若剪力墻是異形/參數化的墻，則無法布置人防墻，建議在【表格輸入】處理。

點擊藍色字體獲取詳細答案

原因二：人防門框墻的位置沒有繪制直形剪力墻。

方法：新建剪力墻，用“直線”命令繪制好后，再繪制人防門框墻。

原因三：繪制的是直形剪力墻，但當前層或相鄰樓層的直形剪力墻是斜的沒有對齊導致。

方法：將當前層或相鄰樓層的直行剪力墻對齊，再布置人防墻即可。

原因四：直行剪力墻繪制的沒有問題，人防墻繪制時沒有和直行剪力墻對齊導致。

方法：打開正交，繪制人防墻即可。

備注：1.直形剪力墻即用直線繪制的矩形剪力墻。

2.此處布置的剪力墻可以不用輸入鋼筋信息。
