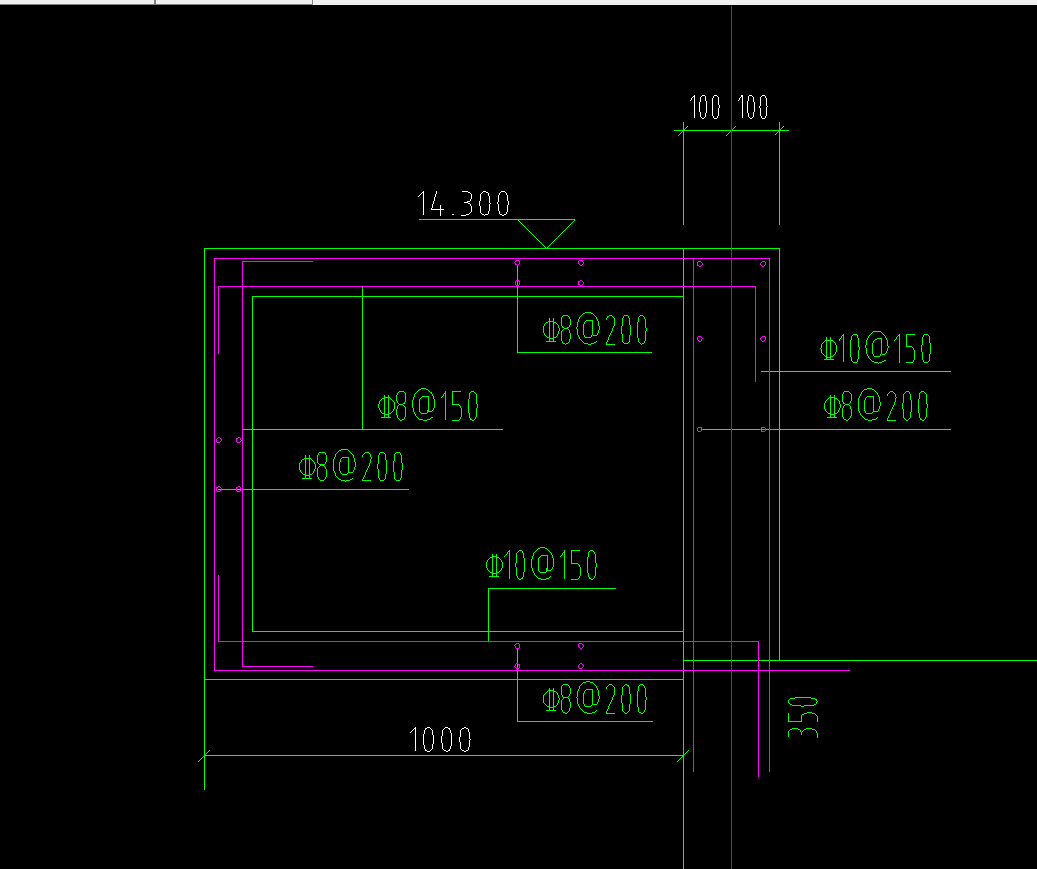

請問這個中空節點應該怎么畫
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
如果要分開畫就上下用板，豎向用墻，想連成一體畫用異形圈梁或者異形別的也可以，直接在cad繪制截面就行
2021-11-05 17:35:22
-
垂直的用剪力墻，水平的用板定義布置。
2021-11-05 17:42:43
-
可以用現澆板加剪力墻來組合定義,也可以用整體自定義異形線來定義并畫圖處理.
2021-11-05 19:14:53
