場景一：剪力墻遇到框架柱，繪制框架柱中心線即可，對鋼筋和土建量都沒有影響。

場景二：剪力墻遇到暗柱/端柱。

若暗柱/端柱在剪力墻中間位置：剪力墻直接拉通繪制，不需要斷開繪制，否則墻不封閉影響土建工程量以及鋼筋工程量：剪力墻遇到暗柱垂直鋼筋的扣減。如果斷開，水平鋼筋遇到暗柱就會多計算錨固，但是相對而言，水平鋼筋的長度變小，搭接可能不會計算；

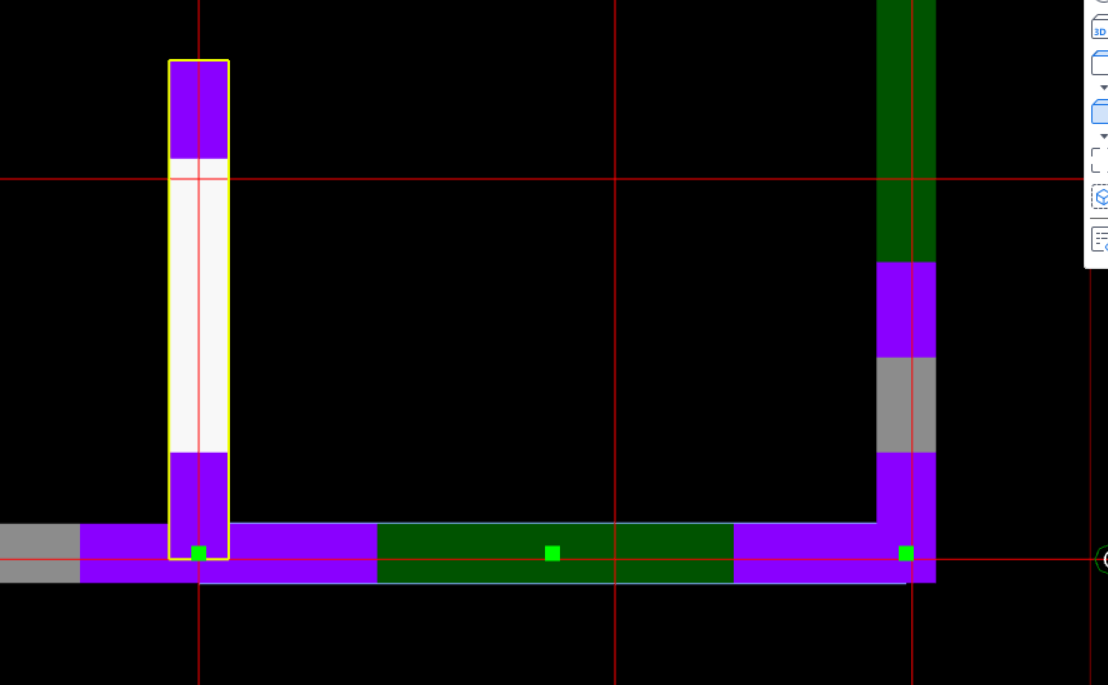

若暗柱/端柱在剪力墻端頭位置：建議剪力墻繪制時延伸至暗柱/端柱端頭位置，覆蓋暗柱滿畫。

備注：剪力墻覆蓋暗柱/端柱布置時，長度方向覆蓋暗柱/端柱布置即可，若端柱寬度比剪力墻厚度大，可以不用特別調整墻厚度。

若暗柱/端柱在剪力墻轉角位置：拐角兩端分別有墻，分別布置到中心線相交位置即可，對鋼筋和土建工程量都沒有影響。
