剪力墻交連梁部分水平筋
連梁未設置側面鋼筋，按理側面鋼筋同剪力墻水平鋼筋計入剪力墻，但我繪制的剪力墻上部與連梁相交的部分未貫通連梁？

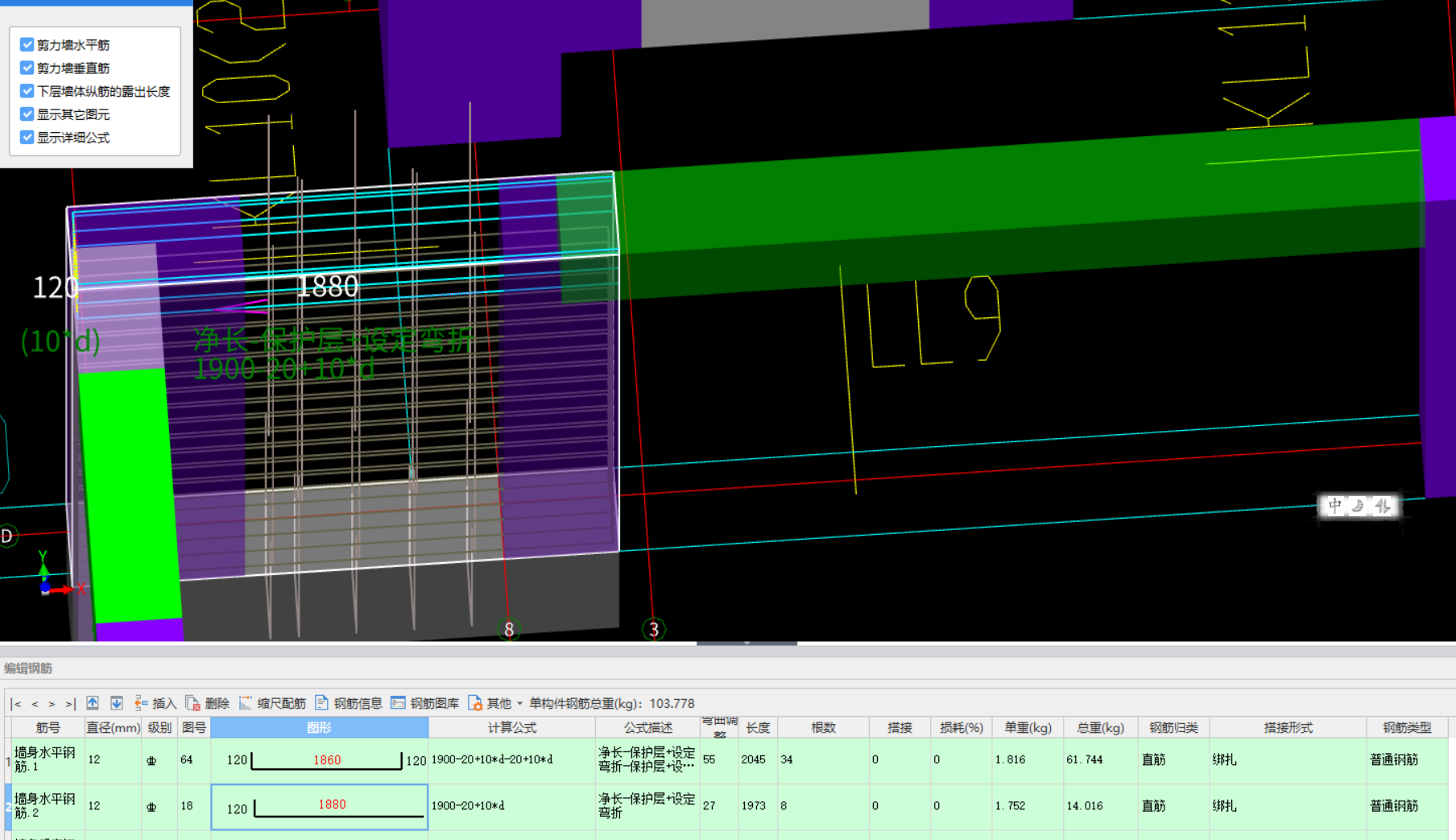

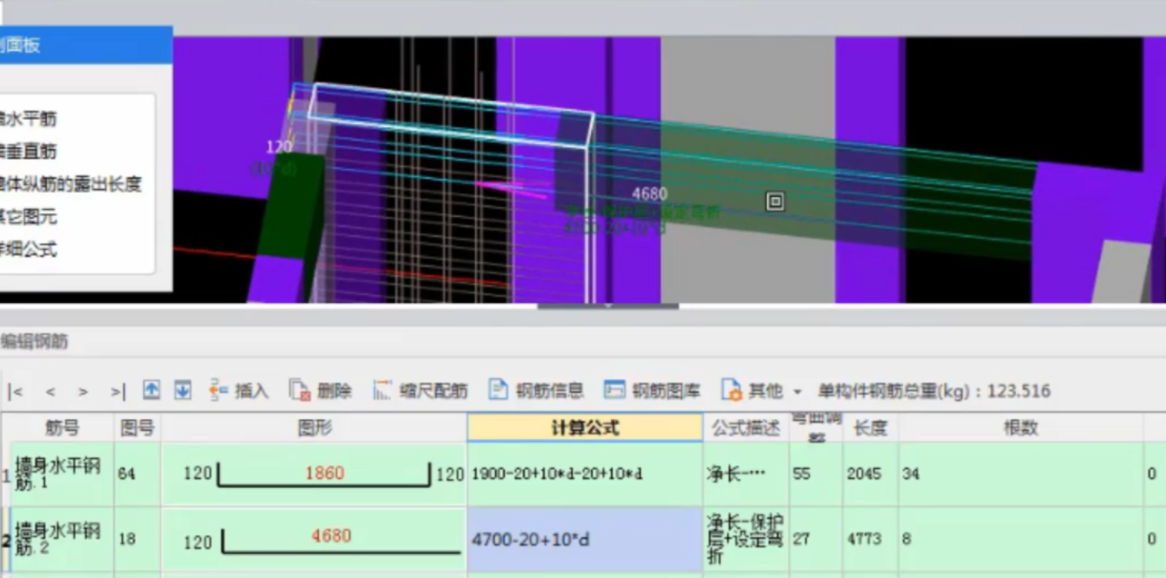

上圖是標準，下圖是自己繪的，錯在哪里？
2021-07-23 14:33:07 補充

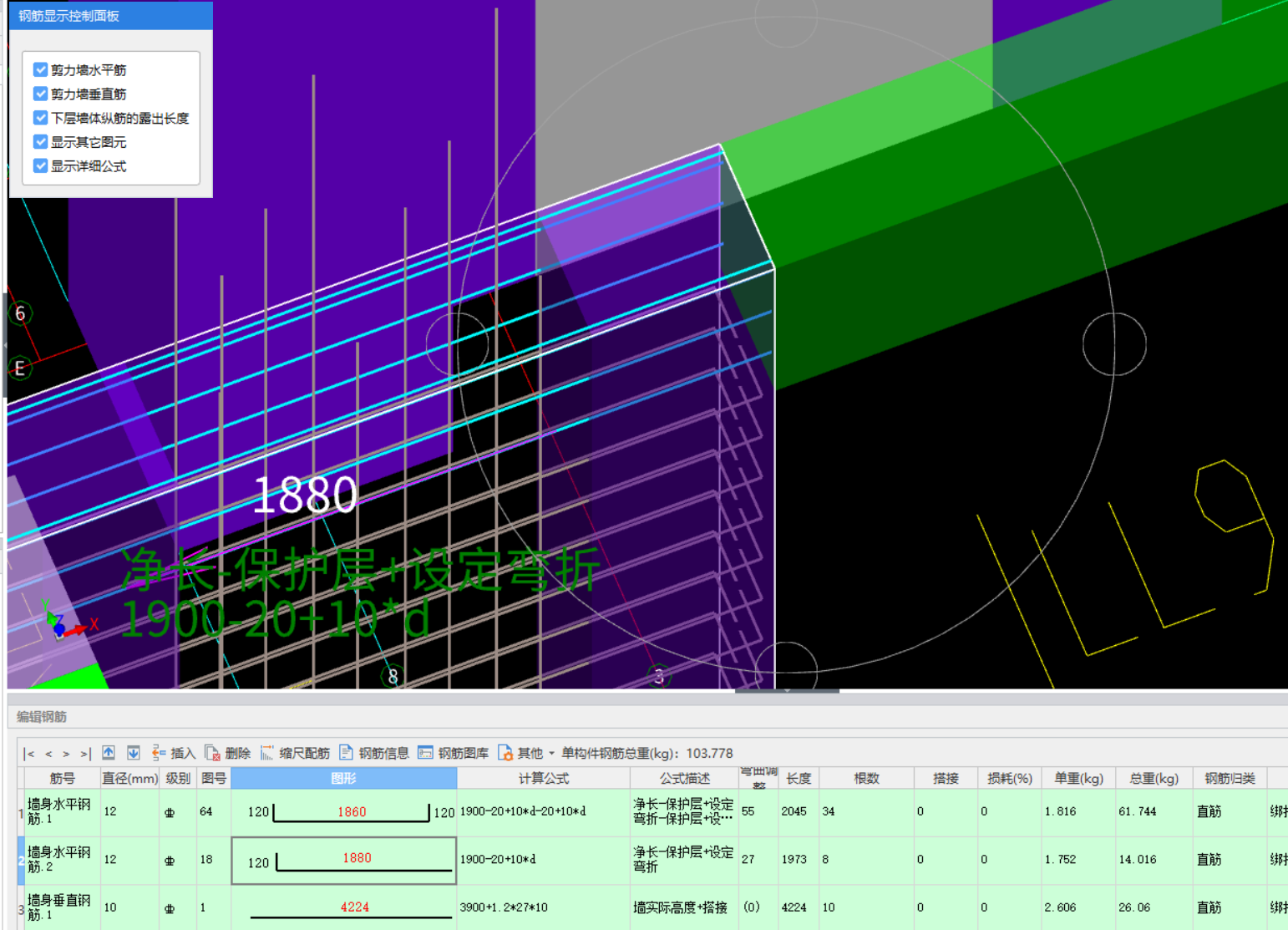

改成相連繪制了依然剪力墻水平筋未貫通，連梁側面筋工程量沒有
2021-07-23 14:46:27 補充
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

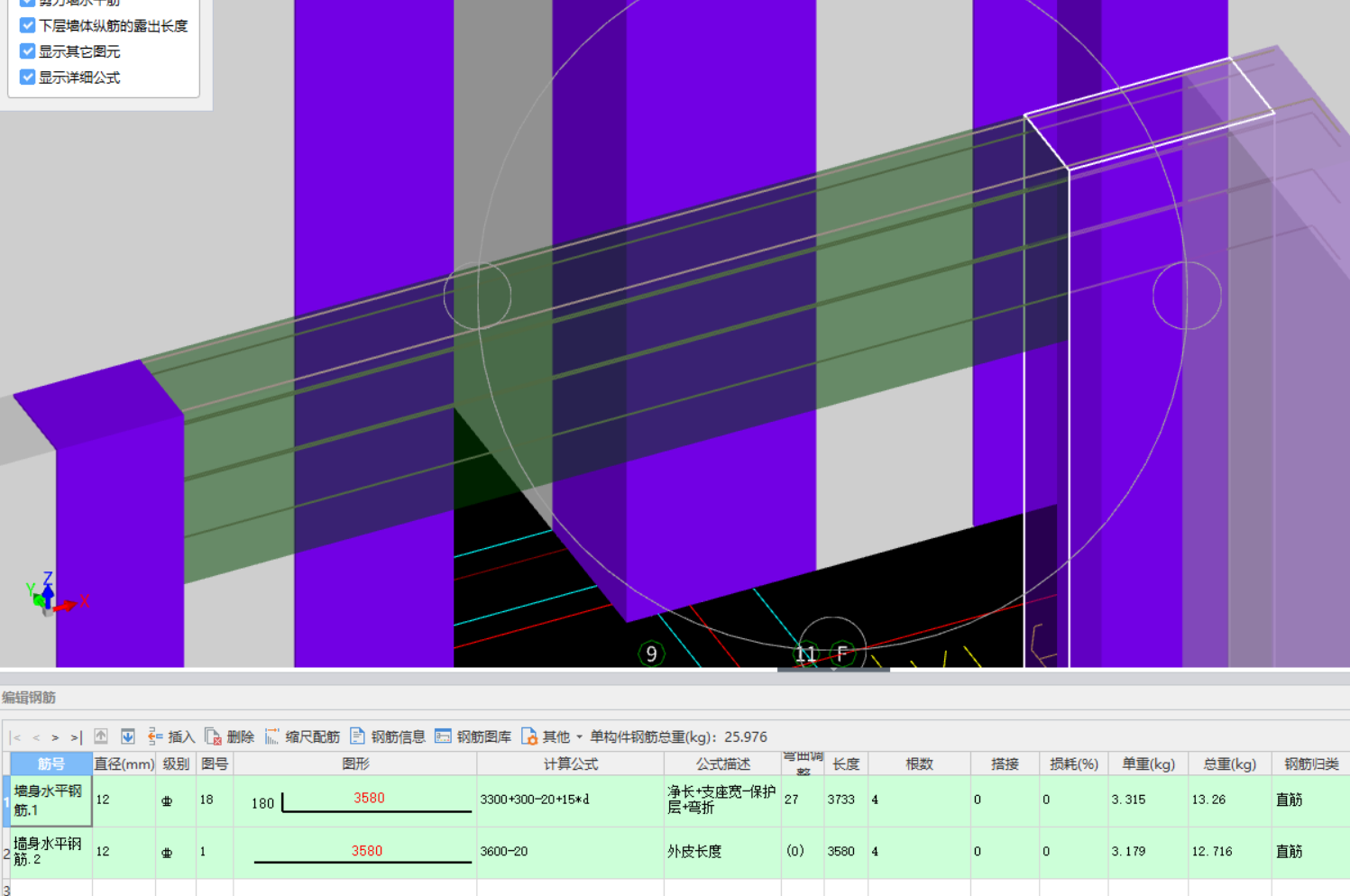

看一下 右邊相接部分的剪力墻鋼筋三維
2021-07-23 14:36:42
-
在連梁的側面鋼筋中輸入側面鋼筋的。
2021-07-23 14:21:57
-

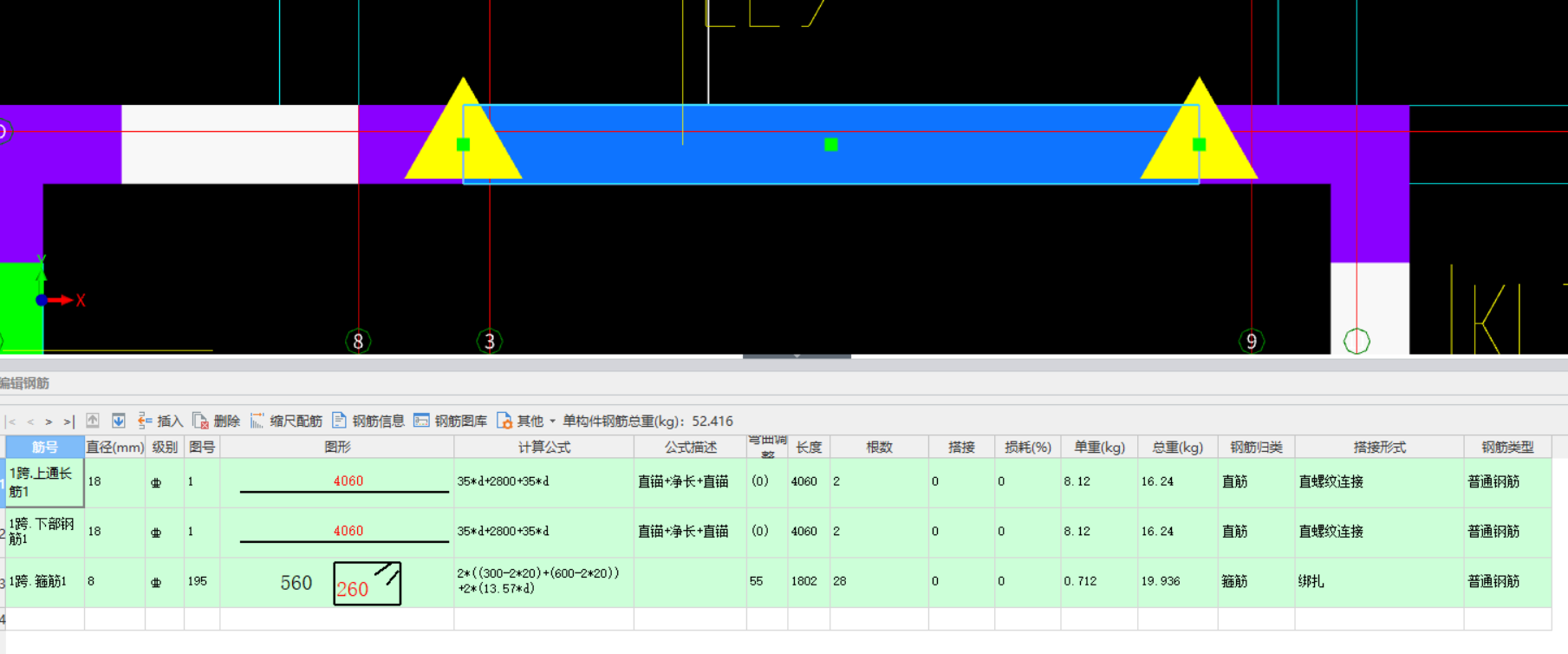

你畫的連梁與剪力墻重疊了，必須是相連，但是不能重疊。此外你這種畫法，連梁拉筋是要單獨補的。
刪了重畫一下連梁，別識別，試一下。
首次提交 2021-07-23 14:24:06 最近修改2021-07-23 14:34:41 (修改過1次)
