給排水管道剔槽需要在屬性中設置，和是否有建筑墻體無關。

場景一：新建構件時：

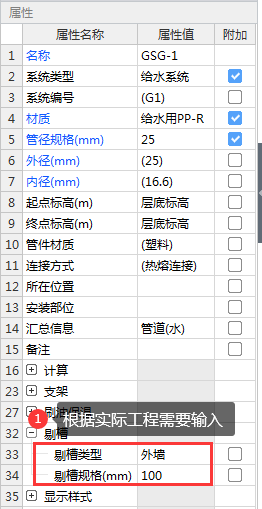

方法：在管道界面定義新建構件，在屬性中選擇“剔槽類型”和輸入“剔槽規格”，然后識別或繪制管道即可。

備注：該名稱下識別的水平管和立管都會計算剔槽。如果只計算立管剔槽時，建議分開新建構件或?qū)⒘⒐茏R別后，在屬性中將剔槽類型”和“剔槽規格”刪除，然后在識別水平管

場景二：圖元識別完成時：

方法：選中需要計算剔槽的管道圖元（立管和水平管都可以計算），然后在屬性中選擇“剔槽類型”和輸入“剔槽規格”即可。

電：

步驟一：將照明燈具/開關插座識別完成。

步驟二：切換在建筑結構界面將墻體識別完成，（注意：將墻類型修改為“砌塊墻”）

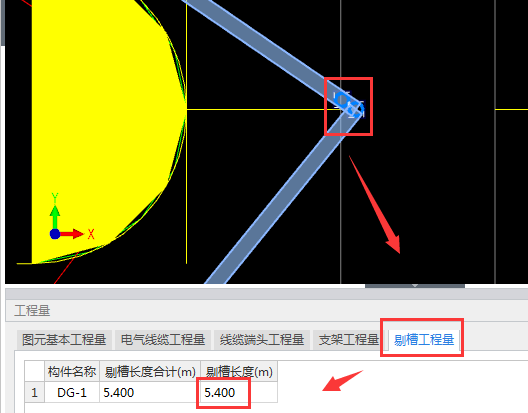

步驟三：切換在導管界面，將導管識別完成并保證導管進墻，此時查看工程量就可以看到剔槽長度。如圖：
