此圖為氣樓結構圖，問紅框里的數值分別代表的是什么意思？
還有就是這是用單坡來畫還是雙坡來畫好一點？還需要重新識別軸網、識別柱這些步驟來畫嗎？
2021-05-28 09:10:16 補充

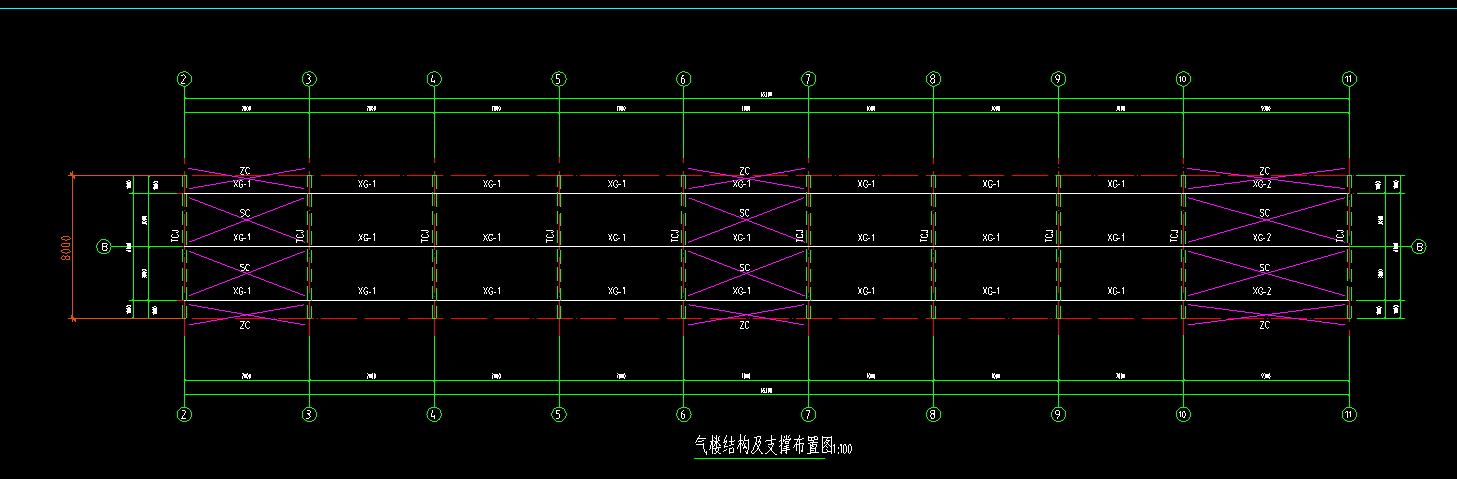

補一個氣樓結構及支撐布置圖
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
-8表示此處加勁板厚度，下面的6表示焊縫厚度，兩個對稱三角形是表示角焊縫。
2021-05-28 09:10:08
