大佬們，幫幫忙，建模時，柱墻與梁配筋圖位置不完全重疊，該如何解決

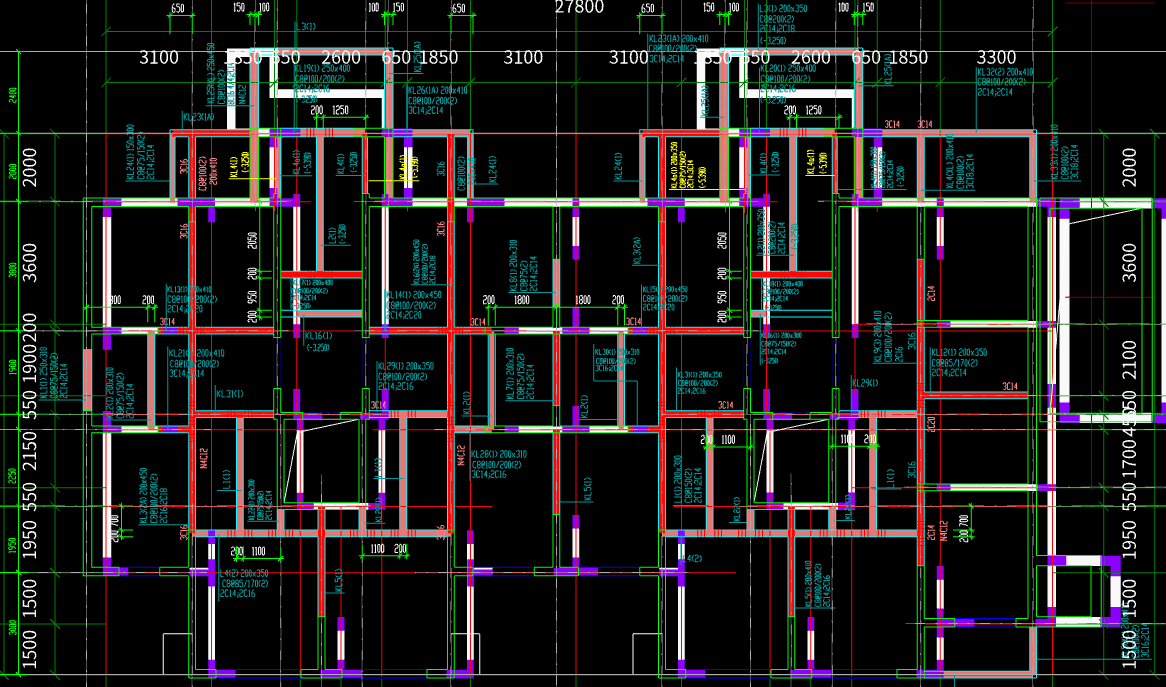

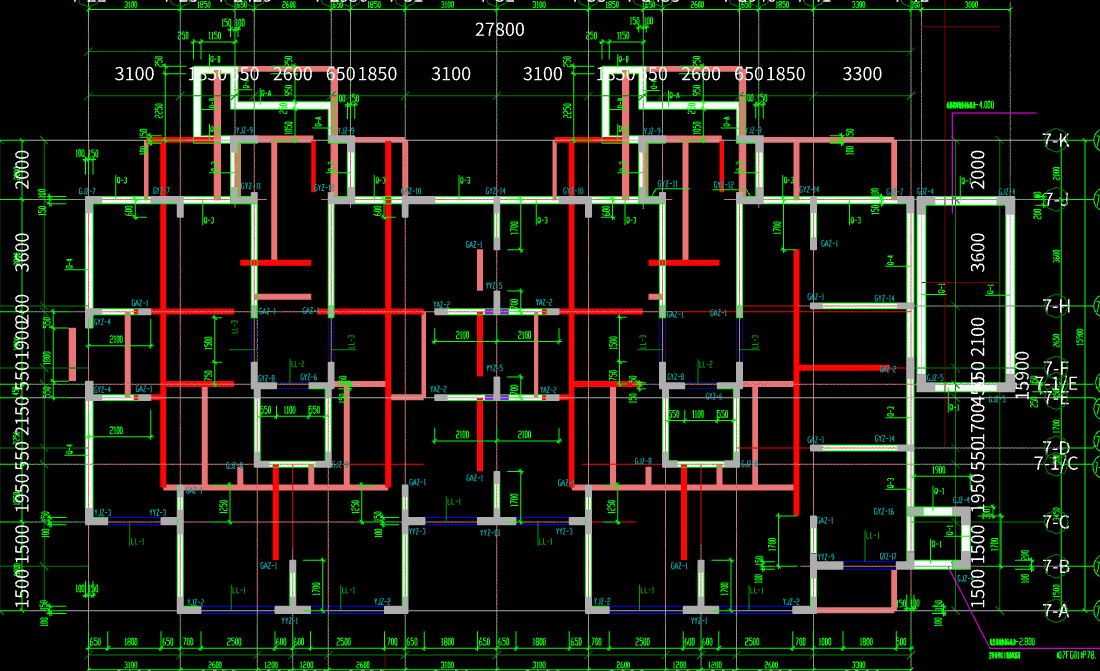

使用GTJ2018建模時，建好柱墻后，在建梁時，把梁配筋圖導入軸網之后，用軟件識別梁之后，發現柱墻配筋圖與梁配筋圖有些不重疊，致使柱墻與梁不重疊，不匹配，改怎么修改呀？
全部回答
(5)
首答僅用{{minutesHtml}}
-
先確定是圖紙問題還是你建模的問題，圖紙問題直接找設計，建模問題的話，手動輸入建模吧
2021-03-21 12:03:43
-
主要是設計標注的線影響，只能是逐一的進行延伸，否則就是要重新識別梁，注意用手動的方式處理。
2021-03-21 12:04:21
-
你好：這是梁定位軸線偏差，需要定位準確后再識別的。刪除梁，定位，再識別的。
2021-03-21 12:05:37
-
先看下CAD圖紙是否定位準確，如果是墻柱偏位，可以全選---偏移。
2021-03-21 12:13:23
-

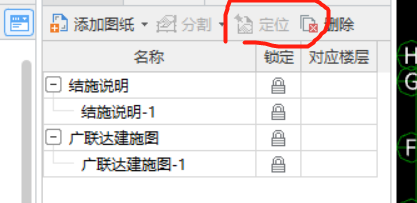

導入圖紙后先定位，把圖紙定位好，再去識別
2021-03-21 12:31:22
